晶体二极管

晶体二极管

---

一、二极管的结构特性

1. 二极管与PN结的关系：

在PN结上封装和引线，就得到了晶体二极管

2. 二极管符号：

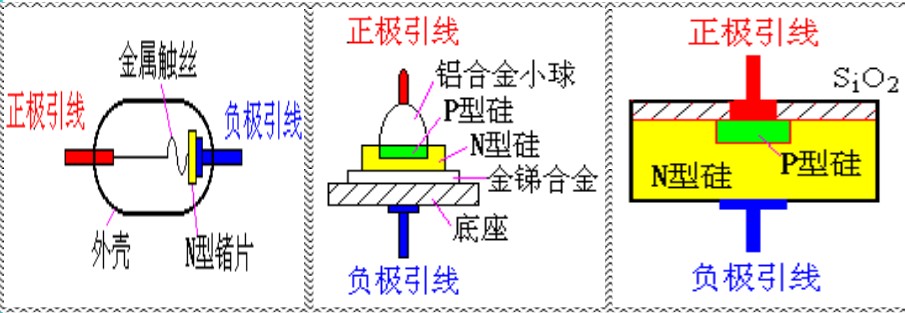

3. 晶体二极管的分类

• 点接触型：载流子电荷少，PN结结电容特性小，通常用于高频电路

• 面接触型：载流子电荷多，结电容效应强，通常用于低频整流电路

• 平面型：比较灵活，往往用于集成电路制造工艺中，PN结面积可大可小，常用于高频整流和开关电路中。

---

二、二极管的伏安特性

二极管的伏安特性指二极管两端的电压和流过二极管的电流之间的关系，二极管的伏安特性与PN结的伏安特性基本吻合。

因此，二极管的伏安特性同样满足PN结的节点流方程：

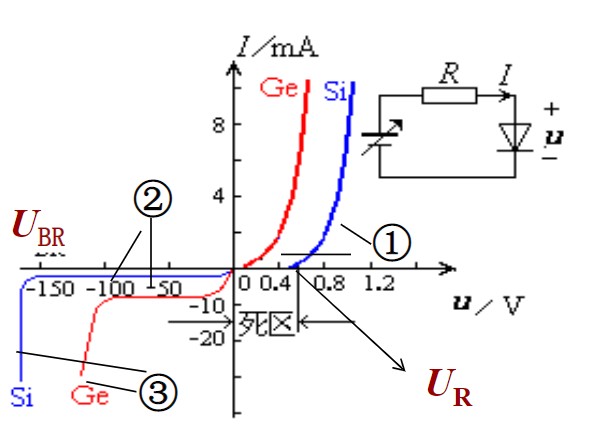

晶体二极管的伏安特性图如下：

我们可以从三个区段来分别研究二极管伏安特性：

1. 正向起始部分存在一个死区或门坎，称为门限电压，硅管的门限电压一般为0.5 到0.6V，锗管的门限电压一般为0.1~0.2V。

2. 加小于反向击穿电压的反向电压时，反向电流很小，而且硅管的反向电流要小于锗管，所以说：硅管要比锗管更稳定。

3. 当反向电压增加到一定值时，反压继续增加就会使二极管击穿，反向电流激增，这个电压称为反向击穿电压。

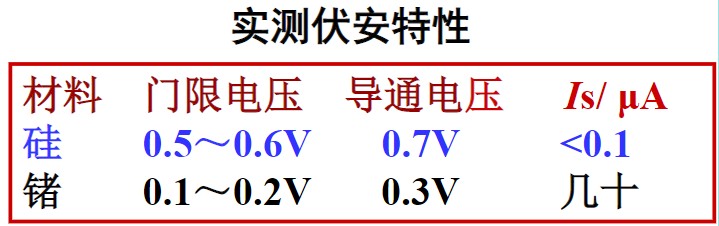

   ！！！在实际伏安特性测量中，硅管的门限电压为0.5到0.6V，导通电压为0.7V；锗管的门限电压为0.1到0.2V，导通电压为0.3V。

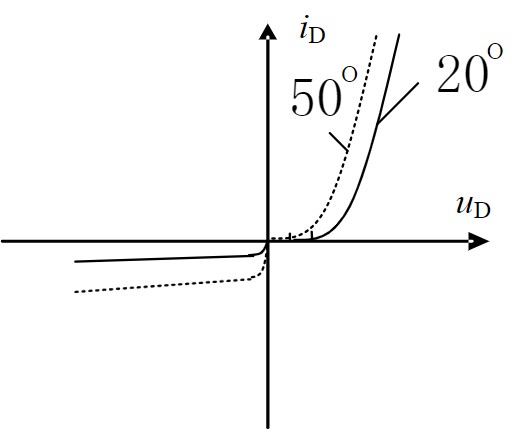

温度对二极管伏安特性的影响：温度升高，二极管的开启电压也就是门限电压减小，反向电流增大。

---

三、二极管的等效电阻

由二级管的伏安特性可知，二极管的等效电阻是非线性电阻，我们用直流电阻（静态电阻）和交流电阻（动态电阻或微变电阻）来描述二极管的等效电阻。

1. 直流电阻（静态电阻）

（1）定义：二极管两端的直流电压与直流电流之比R(D)=U(Q)/I(Q)，注意硅管的U(Q)>0.7V，锗管的U(Q)>0.3V

（2）直流电阻的求解方法：

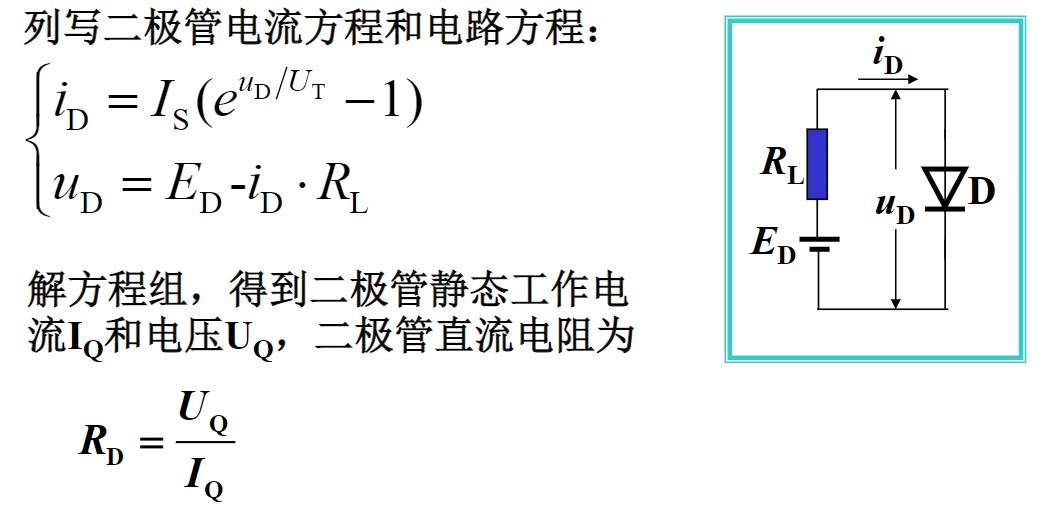

1. 解析法：借助于静态工作点Q（IQ,UQ)来求，原理是二极管两端的直流电压和直流电流一定同时满足二极管本身结电流方程和完整电路内的伏安特性方程，通过解方程进行代数运算来求解。

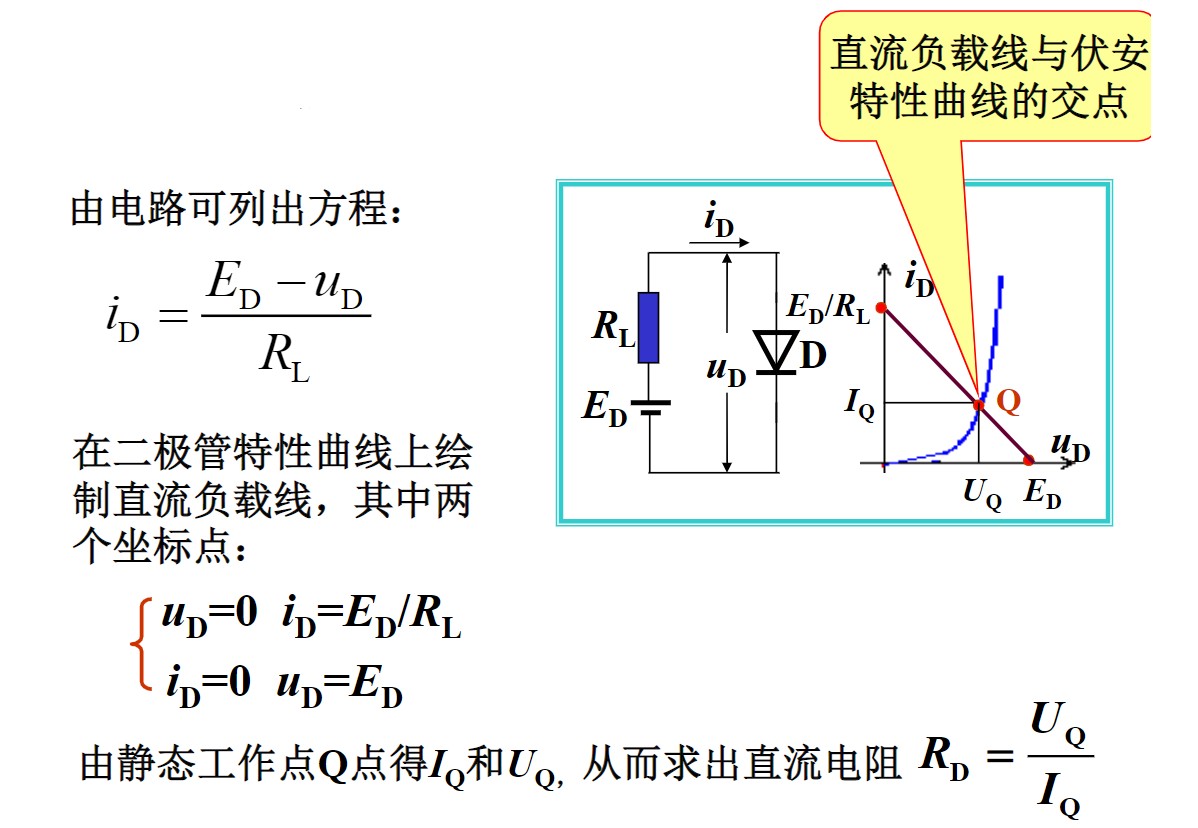

2. 图像法：原理同解析法相同，不过图像法是在图像中求解，静态工作点一定是电路直流负载线和二极管伏安特性曲线的交点。

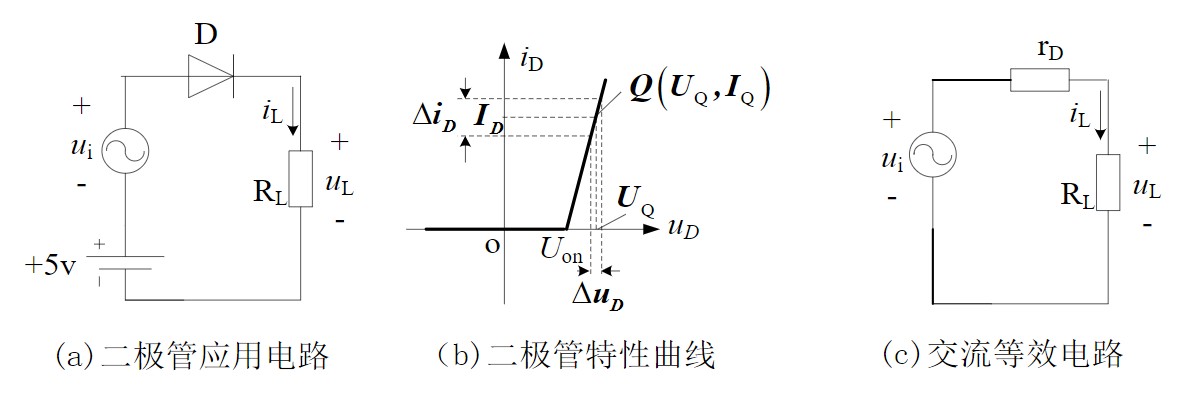

2. 交流电阻（动态电阻或微变电阻）

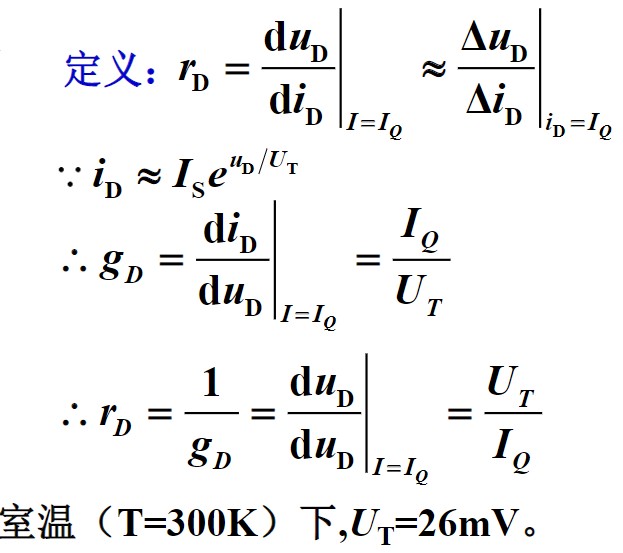

（1）定义和推导过程：

（2）计算：由上述推导式可知：

​ 交流电阻的值为：r(D)=U(T)/I(Q)，室温下，U(T)=26mV

（3）结论：交流电阻的大小与其静态工作点有关，也就是说二极管交流电阻是随电压和电流变化的。

注意：二极管正偏时，交流电阻很小；二极管反偏时，交流电阻很大。

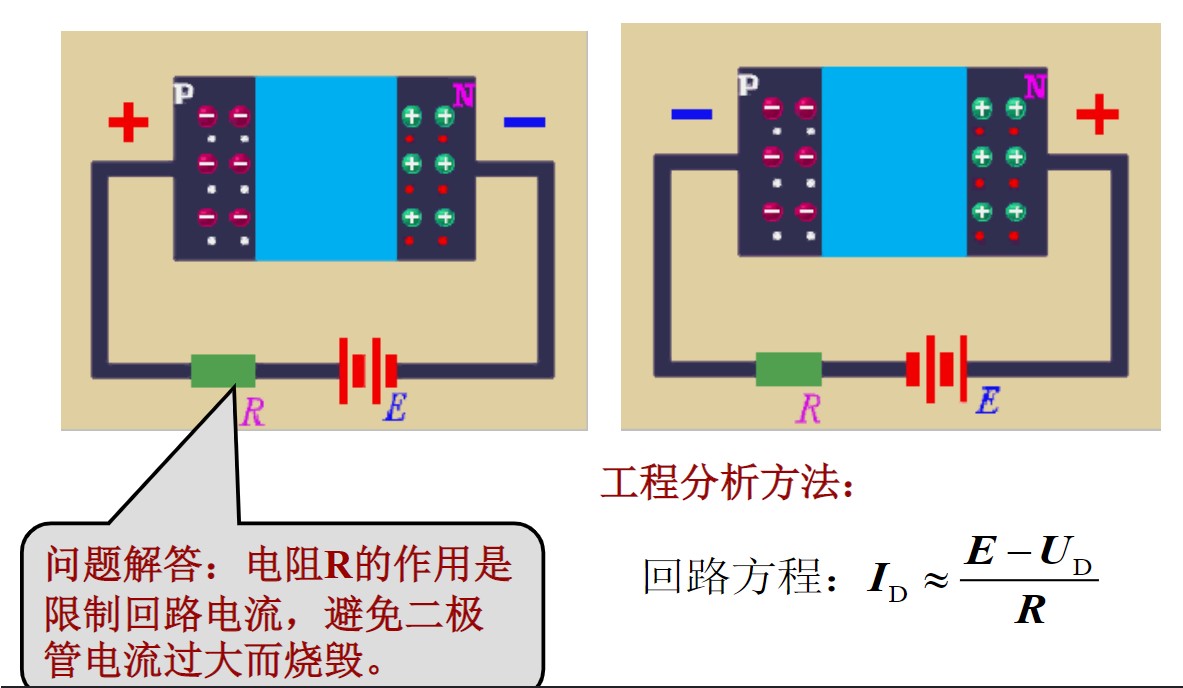

之前研究PN结的单向导电性时有一个外加电阻的作用是：

---

四、二极管的主要参数

1. 最大整流电流I(F)：指二极管长期运行时，允许通过的最大正向平均电流
2. 最高反向工作电压U(BR)：管子工作时允许的最高反向电压
3. 反向电流I®：指二极管未击穿时的反向电流，近似为I(S)
4. 最高工作频率f(M)：指二极管工作的上限频率

---

五、二极管模型

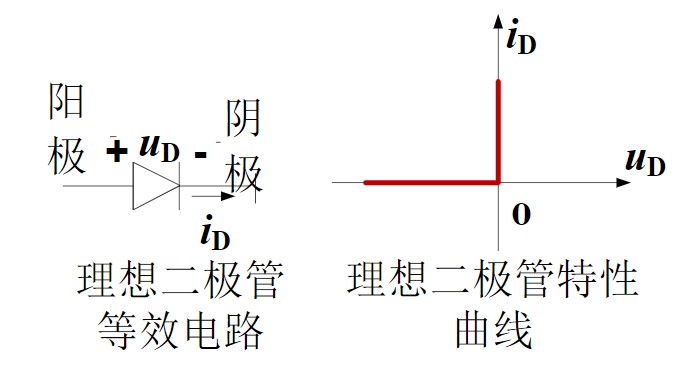

1. 理想二极管模型

特点：

• 正偏时导通，压降为零；
• 反偏时截止，反向电流为零。

应用：（1）电路简化应用分析；（2）大信号时电路的近似分析。

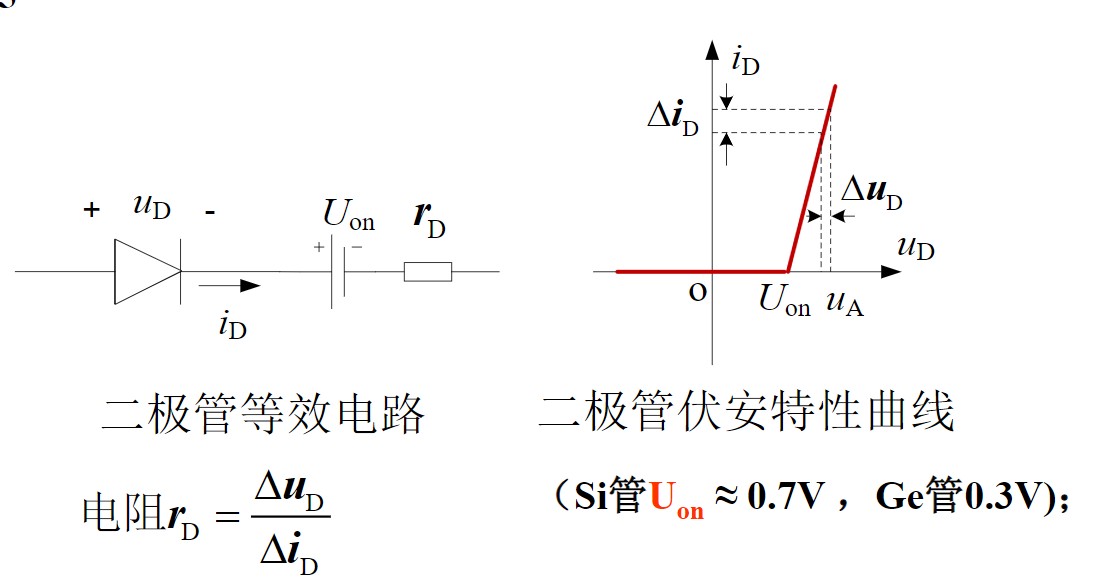

2. 折线二极管模型

等效成一个理想二极管模型加上一个电压为U(on)的反向电压源再加上一个小电阻。

特点：

• 正偏电压大于U(on)时，导通，相当于一个小电阻元件
• 电压反偏或正偏电压小于U(on)时，截止。

应用：工程计算

！！！注意：若忽略小电阻r(D)，则为恒压降二极管模型。

3. 二极管交流模型

当二极管在正偏情况下，若叠加的电流为低频小信号仍能保持二极管正偏，若忽略二极管结电容和体电阻，其等效模型就是一个交流电阻r(D)。

---

六、特殊二极管

1. 稳压二极管（重要）

（1）是应用在反向击穿区的特殊二极管

（2）稳压特性：反向击穿时，二极管的电流急剧增加而PN结两端的电压基本保持不变，正向部分与普通二极管相同。

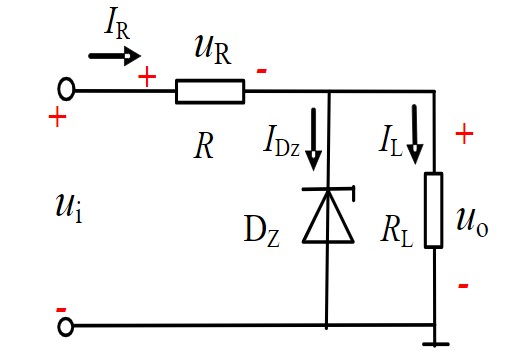

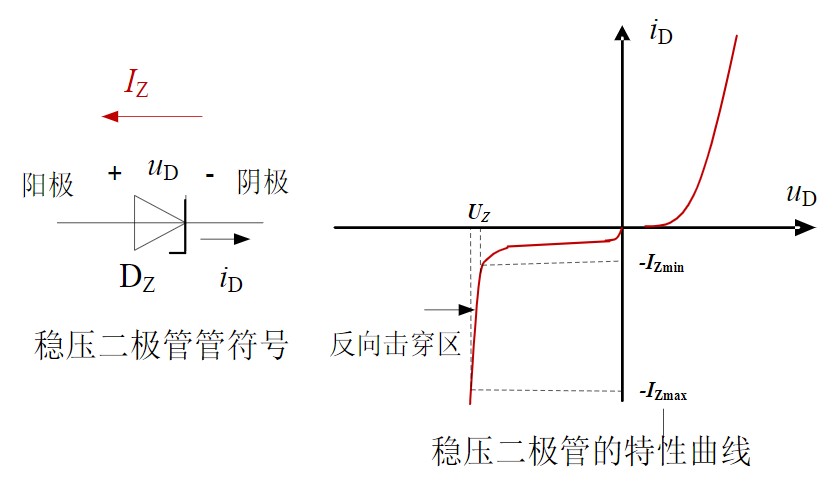

（3）稳压二极管符号和工作原理图：

（4）特性参数：

• 稳定电压U(z)：反向击穿电压
• 稳定电流I(z)：稳压时的参考电流，变化范围为I(zmin)~I(zmax)
• 额定功率P(zm)：就是最大工作电流和稳定电压的乘积
• 动态电阻r(z)：在稳压范围内，r(z)=ΔU(D)/ΔI(D)，很小，一般十几欧姆到几十欧姆

（5）稳压电路设计：

1. 稳压二极管在稳压电路中工作时需反接，并串入一只电阻
2. 串入电阻的作用是：
   • 当输入电压或负载电流变化时，通过该电阻上电压降的变化，取出误差信号以调节稳压管的工作电流，从而起到稳压作用。
   • 起限流作用，用来保护二极管。
3. 稳压电路的要求：输入电压U(i)要大于输出电压U(o)。

（6）工作原理：

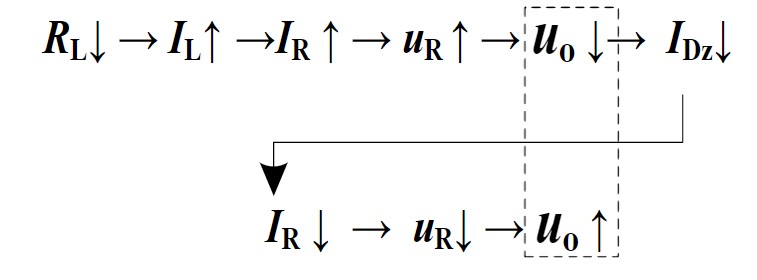

• 负载变化时的稳压原理：

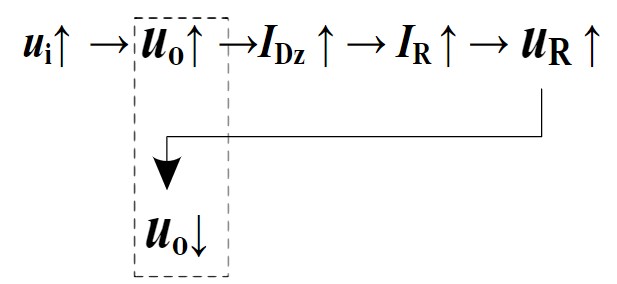

• 输入电压变化时的稳压原理：

2. 变容二极管：

主要利用PN结的势垒电容C(T)随外电压U变化而变化的特点而制成的二极管。

注意：变容二极管使用时应加反向电压

变容二极管的符号：

3. 发光二极管

将电能转化为光能的特殊半导体元件

（1）类型：

• 普通发光二极管
• 红外发光二极管、
• …

（2）常用驱动电路：

• 直流驱动电路
• 交流驱动电路

（3）工作原理：PN结的电致发光特性。

（4）符号：

注意：发光二极管只有在加正向电压时才发光

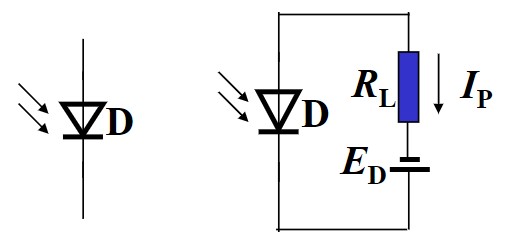

4. 光电二极管

有光照射时有电流产生的二极管

（1）类型：PN型、PIN型、雪崩型。

（2）结构：与普通的二极管相同。

（3）工作原理：PN结的光电效应。

注意：光电二极管需要在反压状态下工作，这是为了扩大耗尽层，产生更多的载流子从而增大电流

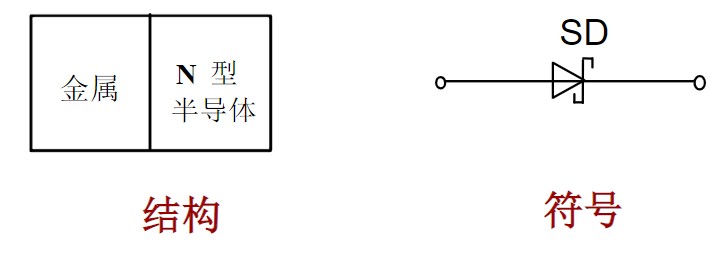

5. 肖特基二极管

利用金属和半导体之间的接触势垒而制成的元件

（1）特点：

• 具有与PN结相似的伏安特性
• 依靠一种载流子工作的器件
• 串联电阻低
• 正向导通电压和反向击穿电压均比PN结低

（2）应用：适合用于高频高速电路。

七、二极管应用

1. 整流电路：

2. 稳压电路：

在上面稳压二极管部分已经介绍过

3. LED显示器：

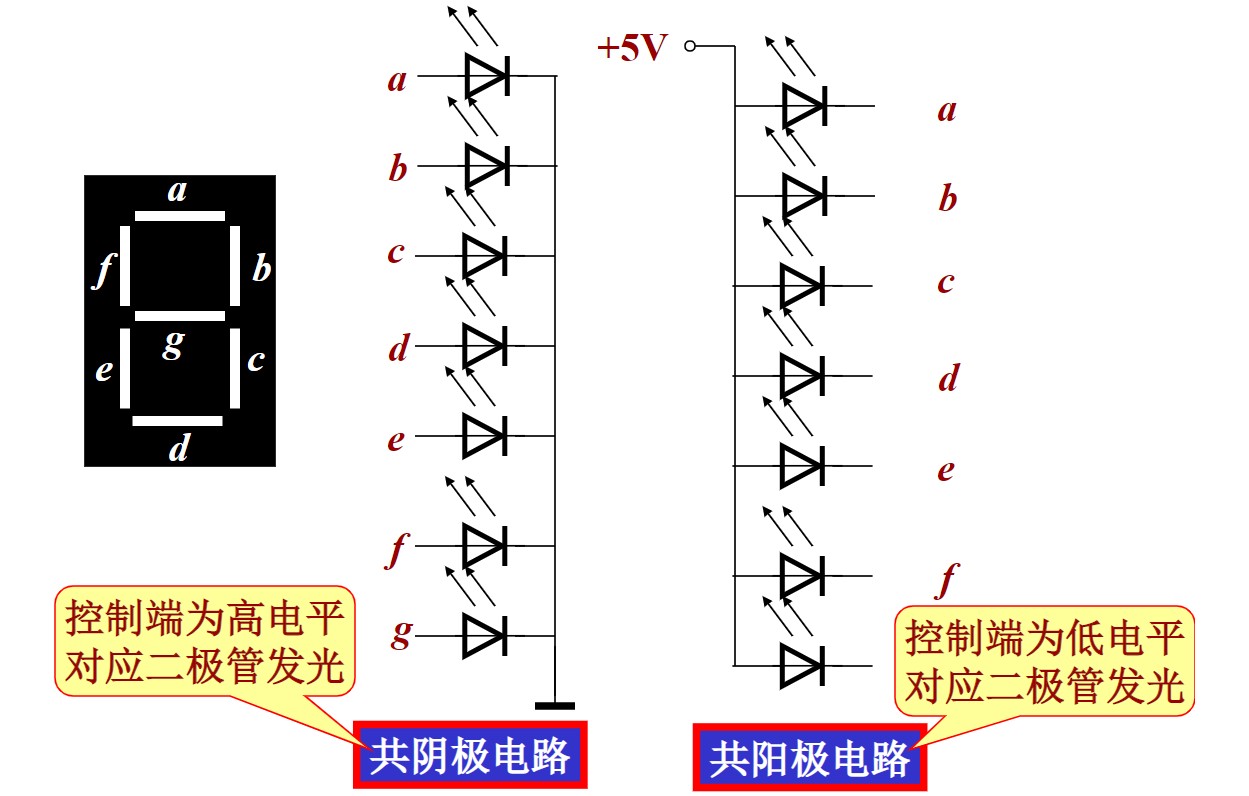

常用的7节LED显示器：

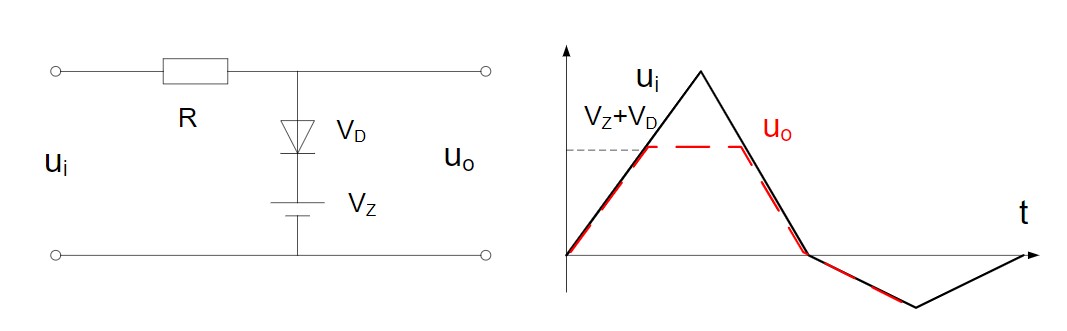

4. 限幅电路：

工作原理：利用二极管的单向导电性，限定输出信号的幅度

想要达到限流效果必须保证二极管导通。

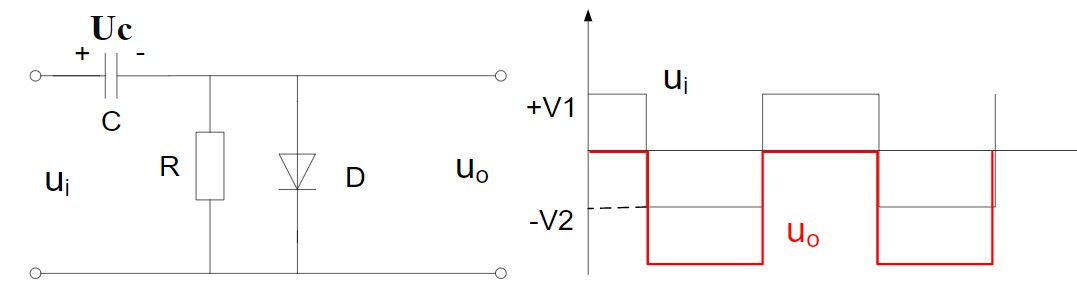

5. 钳形电路：

（1）工作原理：

• 当输入U(i)>0时，二极管瞬间导通，电容C快速充电，U©=V1，充电结束，R无电流，输出U(o)=0
• 当输入U(i)<0时，二极管截止，电容C充放电缓慢，输出U(o)= -U©+U(i)= -V1-V2

（2）特点：钳形电路的作用是将周期信号波形的顶部或底部保持在某一确定的直流电平上，信号波形形状不变。
