COMSOL 5.6 with Simulink 学习笔记

已于 2022-03-23 18:54:20 修改
阅读量4k 收藏 12
点赞数 1
文章标签： 其他
于 2022-03-23 17:43:22 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_46858454/article/details/123690869
版权

一、建立COMSOL-MATLAB协同仿真

COMSOL和MATLAB协同仿真仅支持MATLAB 2020版本

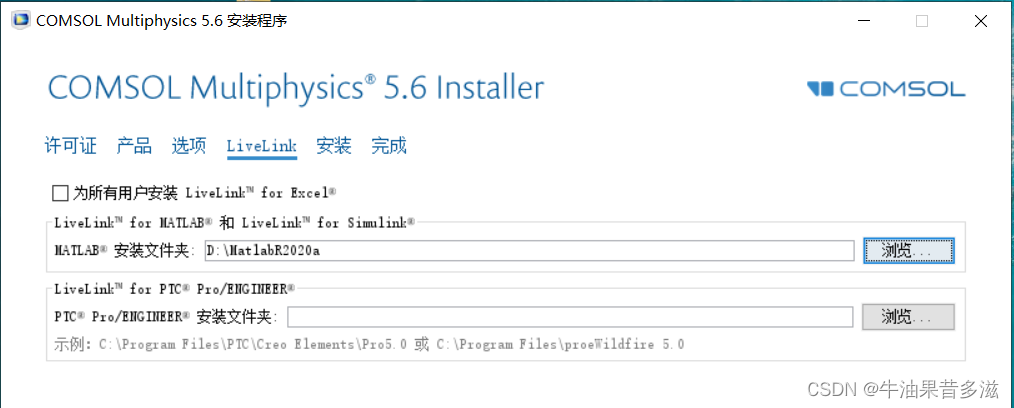

需要在安装COMSOL之前先安装matlab 2020a/b，在LiveLink for MATLAB 和LiveLink for Simulink下选择MATLAB 2020a的安装路径
在这里插入图片描述
若安装了多个版本的MATLAB，还需要将MATLAB 2020注册为自动服务器：使用管理员身份启动MATLAB 2020a，在MATLAB命令行窗口运行regmatlabserver

二、导出协同仿真文件

1.在COMSOL的研究工具栏中，单击 研究 >> 外部接口 >> Cosimulation for Simulink

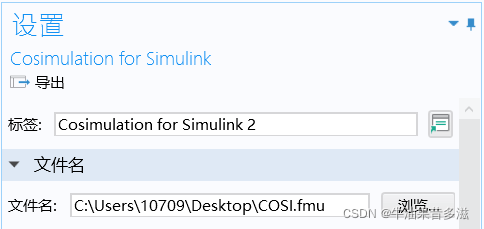

2.在Cosimulation for Simulink的设置窗口中输入文件名，文件名会自动转换为路径，复制该路径
在这里插入图片描述
3.添加并设置输入、块参数和输出
4.单击导出，导出fmu格式的协同仿真文件
在这里插入图片描述

三、联合仿真

1.双击 COMSOL Multiphysics 5.6 with Simulink 图标打开Matlab(确认打开的是2020版本)
在这里插入图片描述
2.打开Simulink，在Library Browser找到COMSOL 5.6
在这里插入图片描述

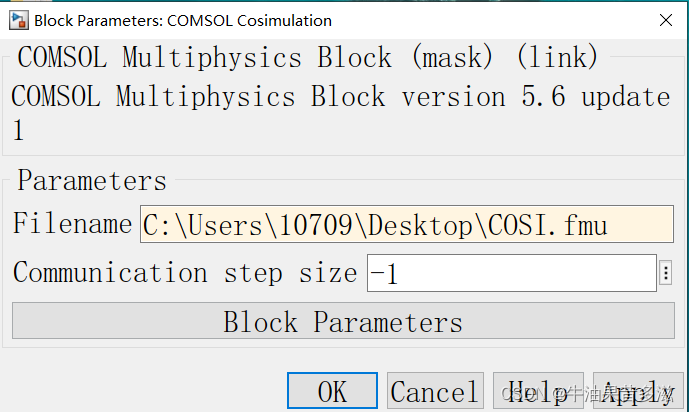

3.双击COMSOL Cosimulation，在Filename粘贴刚刚复制的路径
在这里插入图片描述

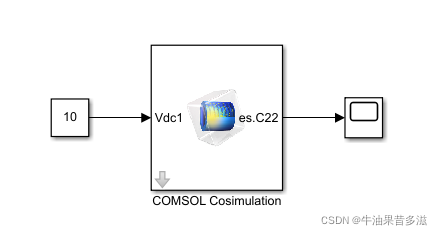

4.连接输入和输出
在这里插入图片描述
