COMSOL Multiphysics with Simulink联合仿真

以一个算例来谈——On/Off Control of a Thermal Actuator。

先阐述物理背景，这是一个MEMS领域里的热执行器，作用就是通过焦耳热使多晶硅材料的热臂发生结构变形，从而产生特定范围内的位移得到控制的目的。此模型有三种物理场的耦合，电流、固体传热和固体力学，三种物理场的边界条件发别如下图所示。后面谈此算例comsol部分和simulink部分主要的一些重点难点。

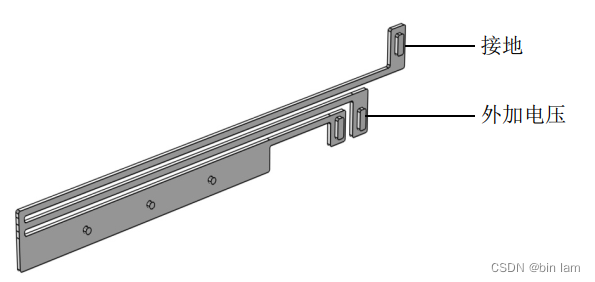

电流边界

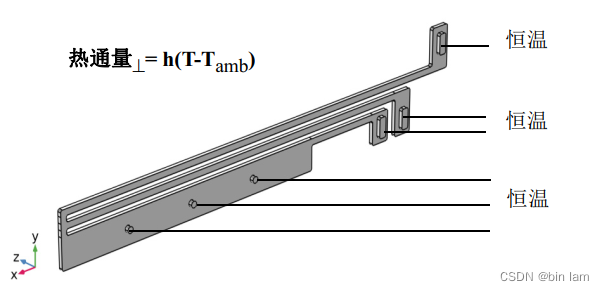

固体传热边界

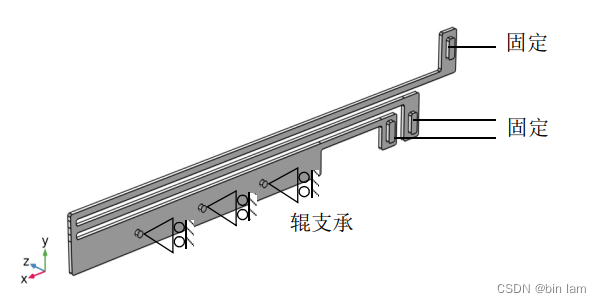

固体力学边界

 COMSOL部分

（1）几何节点。运用了“编程”选项里的“If-if end”语句，定义了参数noa，用于臂的选择，noa=2的几何为2臂，noa=3几何为3臂；此外，几何里运用了“显式”选项，方便于后面物理场边界条件的定义，统一边界，免于手动点边界时出现错误，树下面的“累积选择“是从“显式”衍生出来的，会根据noa数值的不同而不同。关于几何节点里的内容主要是这些，其它的建模手法都是中规中矩的；

（2）材料节点。此算例材料选择的是”Polysilicon“多晶硅，物理场计算所需的所有物理属性软件内置里都有，无需手动添加，如果需要自己定义一些物理属性，也不难，自己定义一个相关的函数，填进相关物理属性的表达式内;

 （3）物理场节点。总共有三个物理场的耦合，分别为”Electric Currents“、”Heat Transfer in Solids“、”Solid Mechanics“，其它设置都中规中矩，主要是”Solid Mechanics“下，加了阻尼，同时在方程里面添加了以T为自变量的线性应变，与热膨胀系数相关，如下有警示的三个方程；

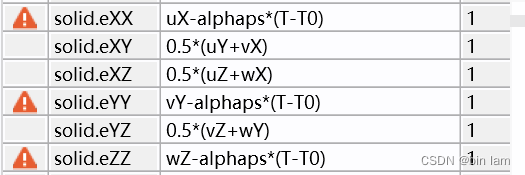

固体力学物理场中添加方程

 （4）至于在所有物理场的边界设置时，定义几何时进行的显式选择的便利在这里体现出来了；

 （5）研究节点。稳态求解时的”几何非线性“的勾选问题，当有大的位移、旋转和变形等，eeff>6-10%时，需要勾选，而如果是简化的，位移小的模型，可以不勾选，勾选后计算量和鲁棒性会有所增加；瞬态计算环节，在因变量时运用了缩放，进行Newton-Raphson 迭代，如果知道求解变量的峰值范围，可以手动设置，这样可以减少迭代次数，解决浮点算法有限精度的问题，注意，缩放比例量级不能小于结果峰值太多，否则会出现数值计算错误，如果不知道就无需设置，至于迭代时的缩放比例可在日志里看到，如下图；

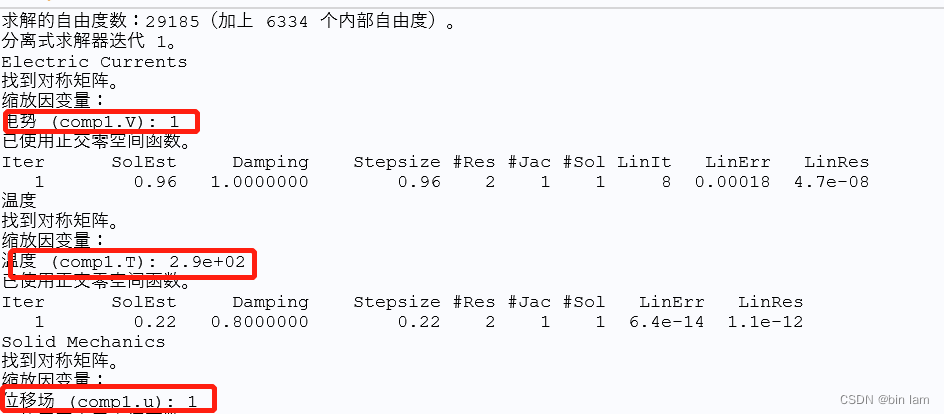

如果缩放变量

 （6）其它。此算例中，进行一些几何参数和物性参数的定义、”探针“定义、非局部耦合的”最大值“定义，此文主要是谈论后两者。"探针"定义了固体力学里的v方向的变形位移，位置选在端点处，”最大值”定义了整个计算里的最大温度，这两者也是用作与simulink联合仿真时的输出变量，表达式可直接运用，这个可继续往后看与simulink联合的部分。

      至此，关于COMSOL的部分，毕。后面展开simulink的部分。

Simulink部分

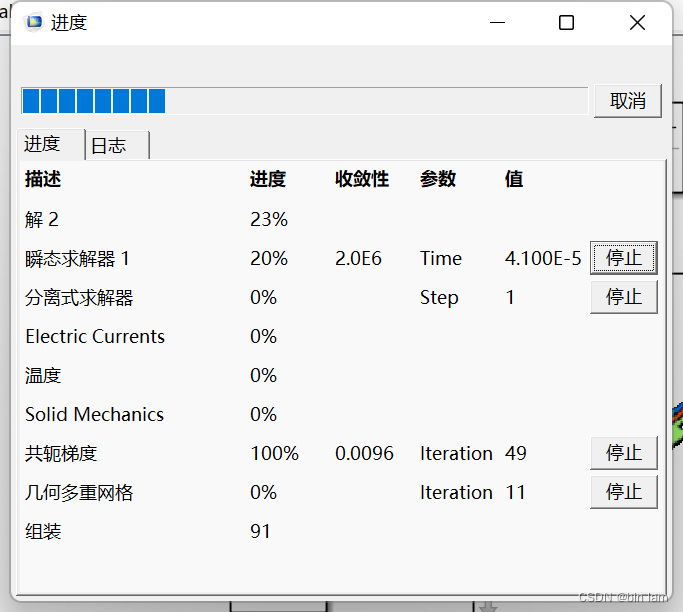

（1）首先是软件安装时的接口需要勾选，添加matlab安装时的绝对路径，之后会有下图所示的程序。运行此程序，会自动打开matlab，然后打开simulink，最后所有的文件都保存在一个文件夹。

 （2）在comsol的研究选项里添加“Cosimulation for Simulink”，在和simulink进行交互之前，需要建个.fmu文件，用于两者的通讯。之后设置输入参数和输出参数，后面comsol的整个模型会以封装的形式出现在simulink中，而输入参数为“in”,输出参数为“out”，此封装模块可直接在Library Browser里找到 。关于在comsol里设置的输入输出变量，探针名可直接引用，而封装的图像可用任何一张图；

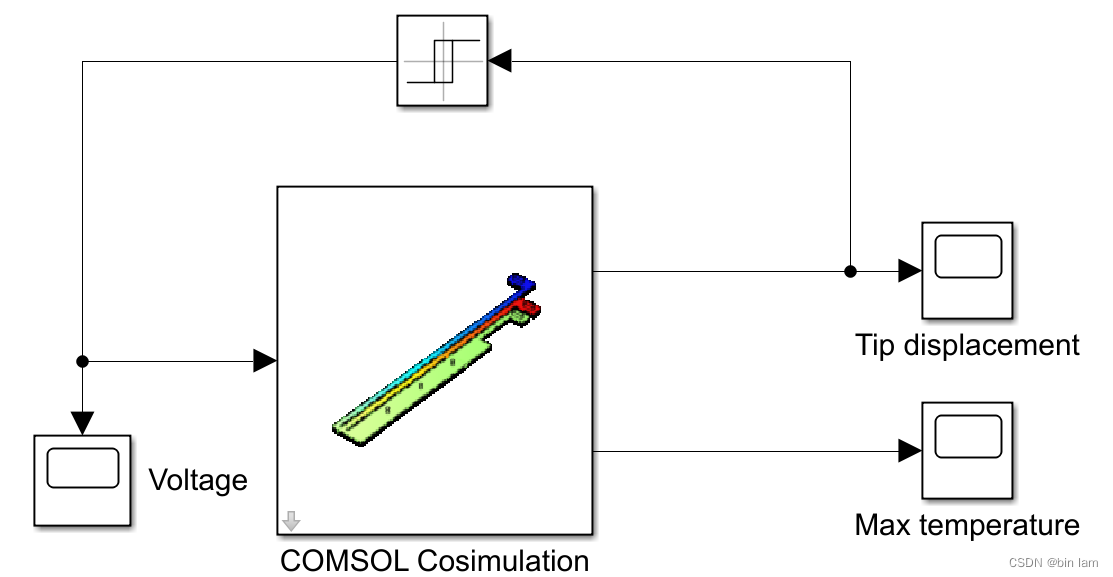

（3）在simulink里此算例用到了relay这个模块，这是个带有缓冲区的开关，此算例中，位移大于0.81时，开关开，电压为0；位移小于0.79时，开关关，电压为5；而位移处于中间缓冲区时，保持上一阶段的值。整个联合仿真过程，会有日志记录每个迭代的细节。

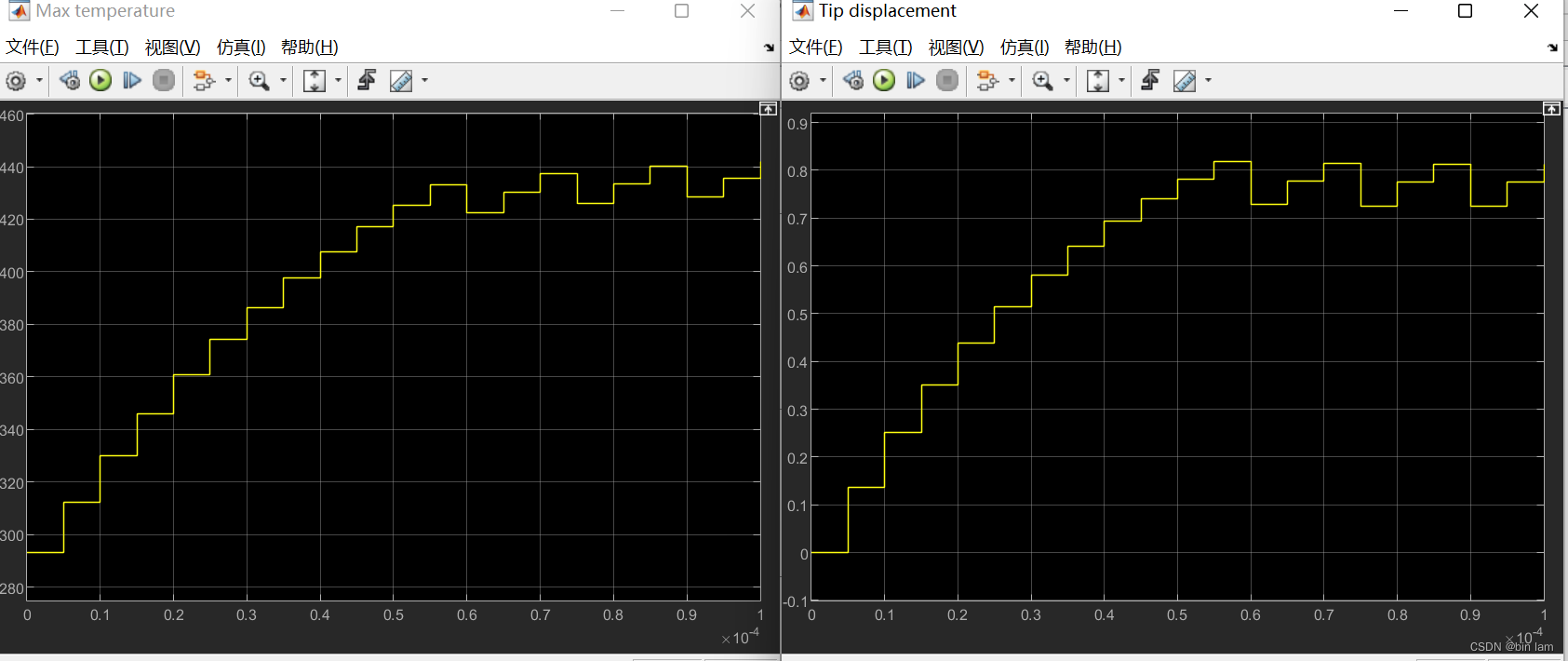

 （4）计算结果可用“first order hold”对结果做平滑处理，或者把交互时间步设置小些。最后位移和温度都控制在一定的区间内。



最后分享算例

COMSOL Multiphysics with Simulink联合仿真https://download.csdn.net/download/weixin_41678956/86967952
