【MATLAB】模拟调制系统的上机实现练习

1，设信源m(t)=2cos2πft，载波为s(t)=2cos20πft，设f=1KHz，试求：

① 该调幅信号，并画出该调幅信号的波形；
② 画出该调幅信号的频谱。
该调幅信号无直流分量，信息全由边带传送，采用双边带调制（DSB）、DSB信号的调制效率是100% ，即全部功率都用于信息传输。

Matlab命令：

fm=1000 %信源频率
fc=10000 %载波频率

subplot(2,1,1);
t=0:0.000001:0.001;
mt=2*cos(2*pi*fm*t);
sm=(mt).*(2*cos(20*pi*fc*t));
plot(t,sm);
ylim([-5,5]);
title('调幅信号');
xlabel('时间t');
ylabel('幅值s');

subplot(2,1,2);
fs=1000; %采样频率
N=512; %设置采样点
n=0:N-1;
f=n*fs/N; %设置频率点
y=fft(sm,N);
mag=abs(y);
plot(f,mag);
title('调幅信号频谱');
xlabel('频率');
ylabel('幅值');

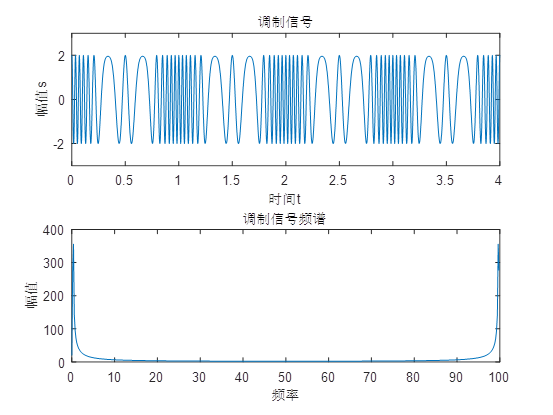

2，设输入信号为m(t)=2cos2πt，载波中心频率fc=10Hz，试求：

① 该调频信号，并画出该调频信号的波形；
② 该调频信号的频谱
FM和PM在通信系统中的使用都非常广泛。FM广泛应用于高保真音乐广播、电视伴音信号的传输、卫星通信和蜂窝电话系统等。

fm=1 %信源频率
fc=10 %载波频率
kf=60 %调频灵敏度

subplot(2,1,1);
t=0:0.0001:4;
mt=2*cos(2*pi*fm*t); %信源
st=cos(2*pi*fc*t); %载波
sfmt=2*cos((2*pi*fc*t)+(2*kf/(2*pi*fm))*sin(2*pi*fm*t));
plot(t,sfmt);
ylim([-3,3]);
title('调制信号');
xlabel('时间t');
ylabel('幅值s');

subplot(2,1,2);
fs=100; %采样频率
N=512; %设置采样点
n=0:N-1;
f=n*fs/N; %设置频率点
y=fft(sfmt,N);
mag=abs(y);
plot(f,mag);
title('调制信号频谱');
xlabel('频率');
ylabel('幅值');
