N-S，PAD详解

N-S图结构

1.顺序结构
所有语句顺序执行

2.选择结构

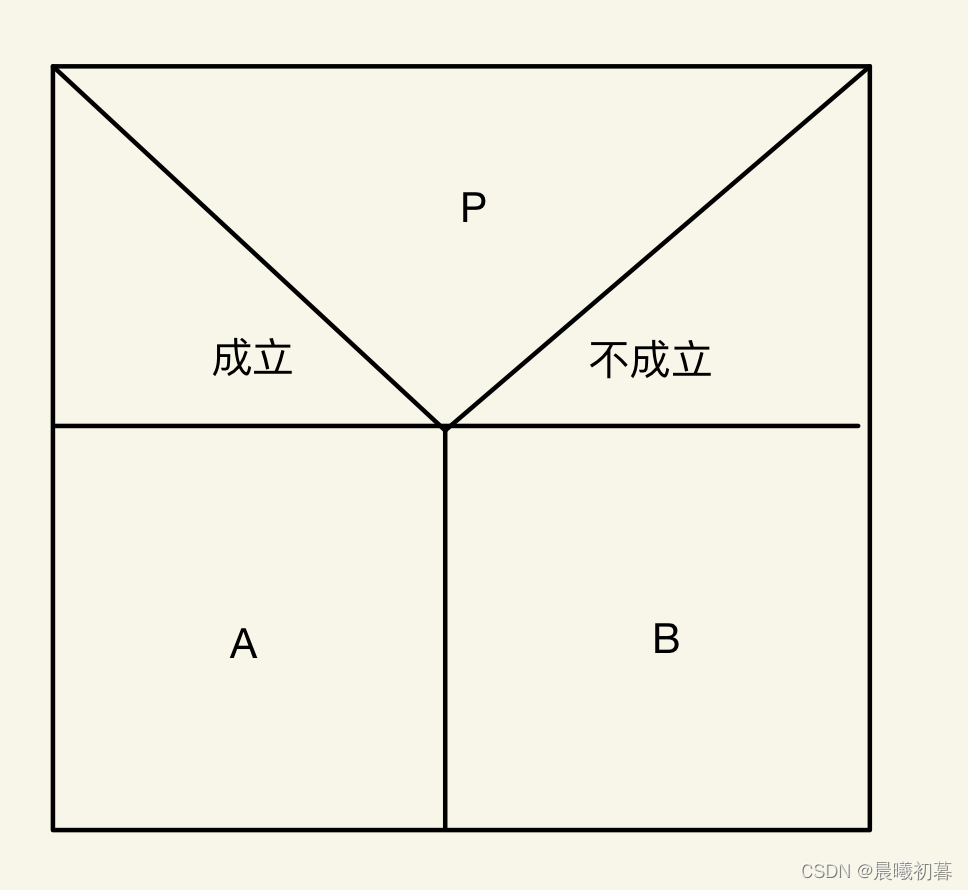

P成立的情况下执行A，不成立的情况下执行B

3. 循环结构
1. 当型循环结构

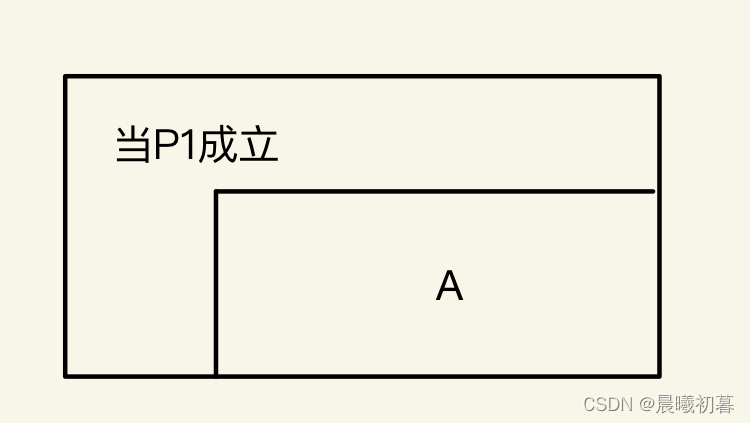

先判断后执行，当P1条件成立的情况下，反复执行A语句，直到P1条件不成立为止

2. 直到型循环结构

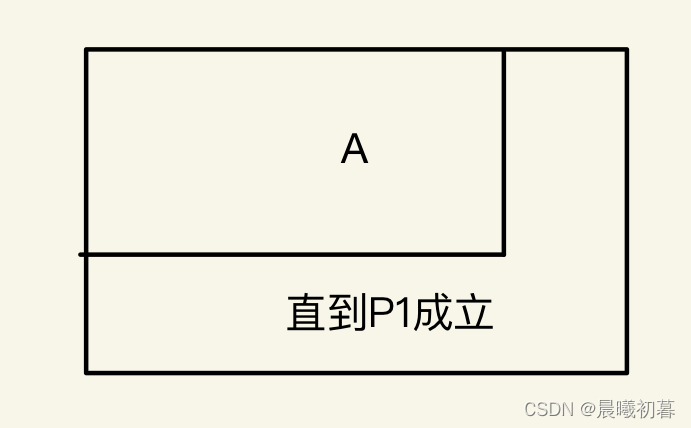

先执行后判断，当P1条件不成立的情况下，反复执行A语句，直到P1条件成立为止

实例
需要从1 000以内将能够被7整除的数查询出来，并计算出这些数的和。
对应的算法伪码：

定义变量：i=7,S=0
DO WHILE i<=1000
IF（i被7整除）
THEN
S=S+i
输出：i
ENDIF
i=i+1
ENDDO
输出：S

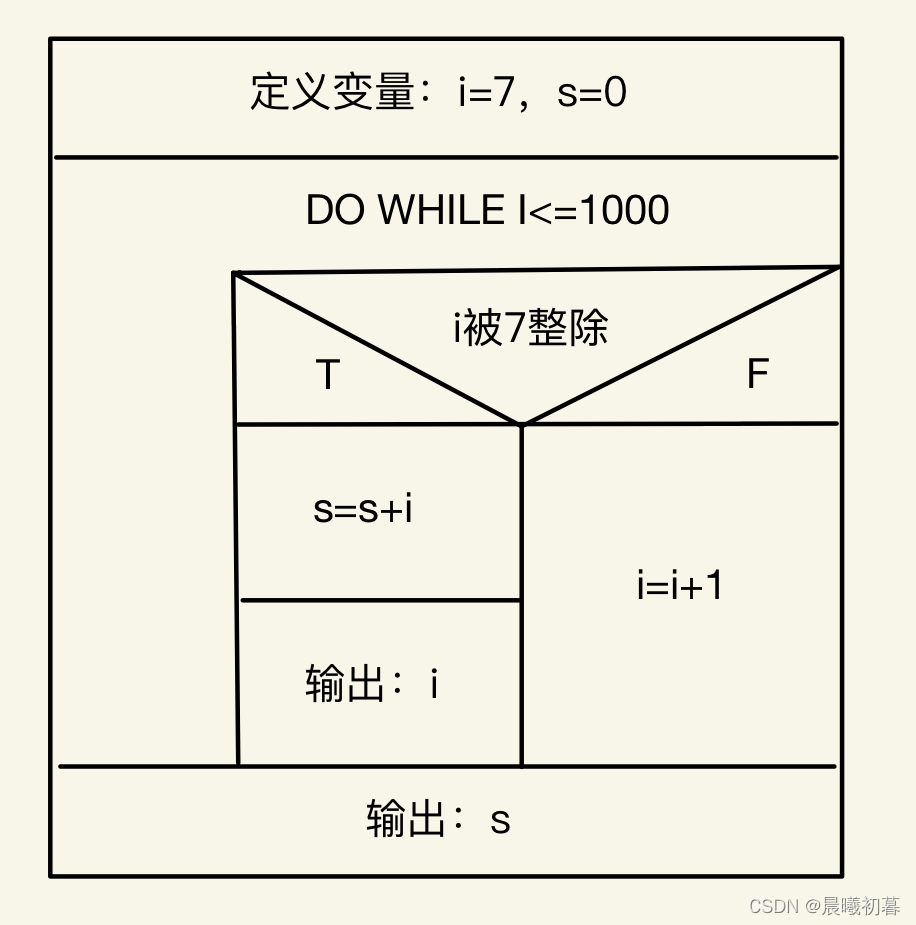

N-S图

PAD图结构

1.顺序结构

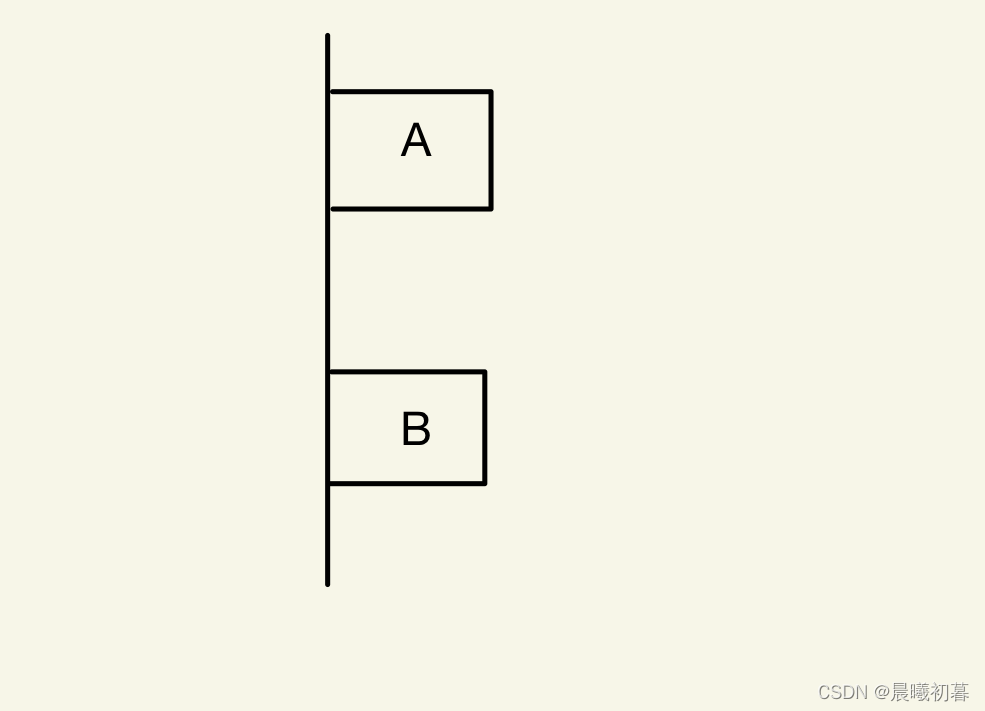

所有语句顺序执行

2.选择结构

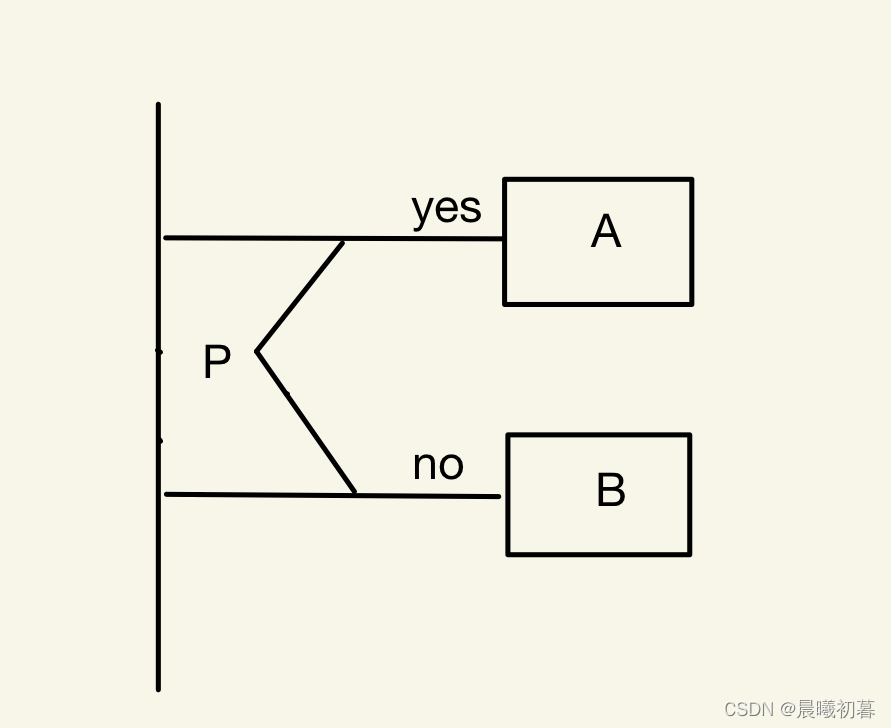

P成立的情况下执行A，不成立的情况下执行B

3. 循环结构
1. 当型循环结构
先判断后执行，当P1条件成立的情况下，反复执行A语句，直到P1条件不成立为止

2. 直到型循环结构

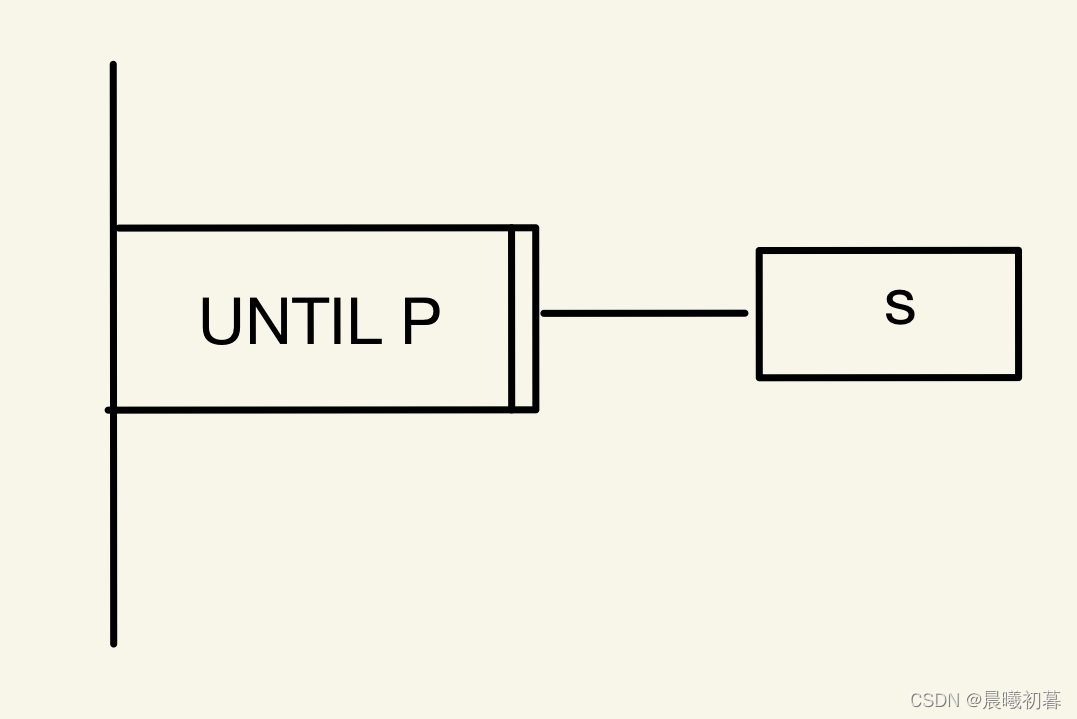

先执行后判断，当P1条件不成立的情况下，反复执行A语句，直到P1条件成立为止

实例
需要从1 000以内将能够被7整除的数查询出来，并计算出这些数的和。
对应的算法伪码：

定义变量：i=7,S=0
DO WHILE i<=1000
IF（i被7整除）
THEN
S=S+i
输出：i
ENDIF
i=i+1
ENDDO
输出：S

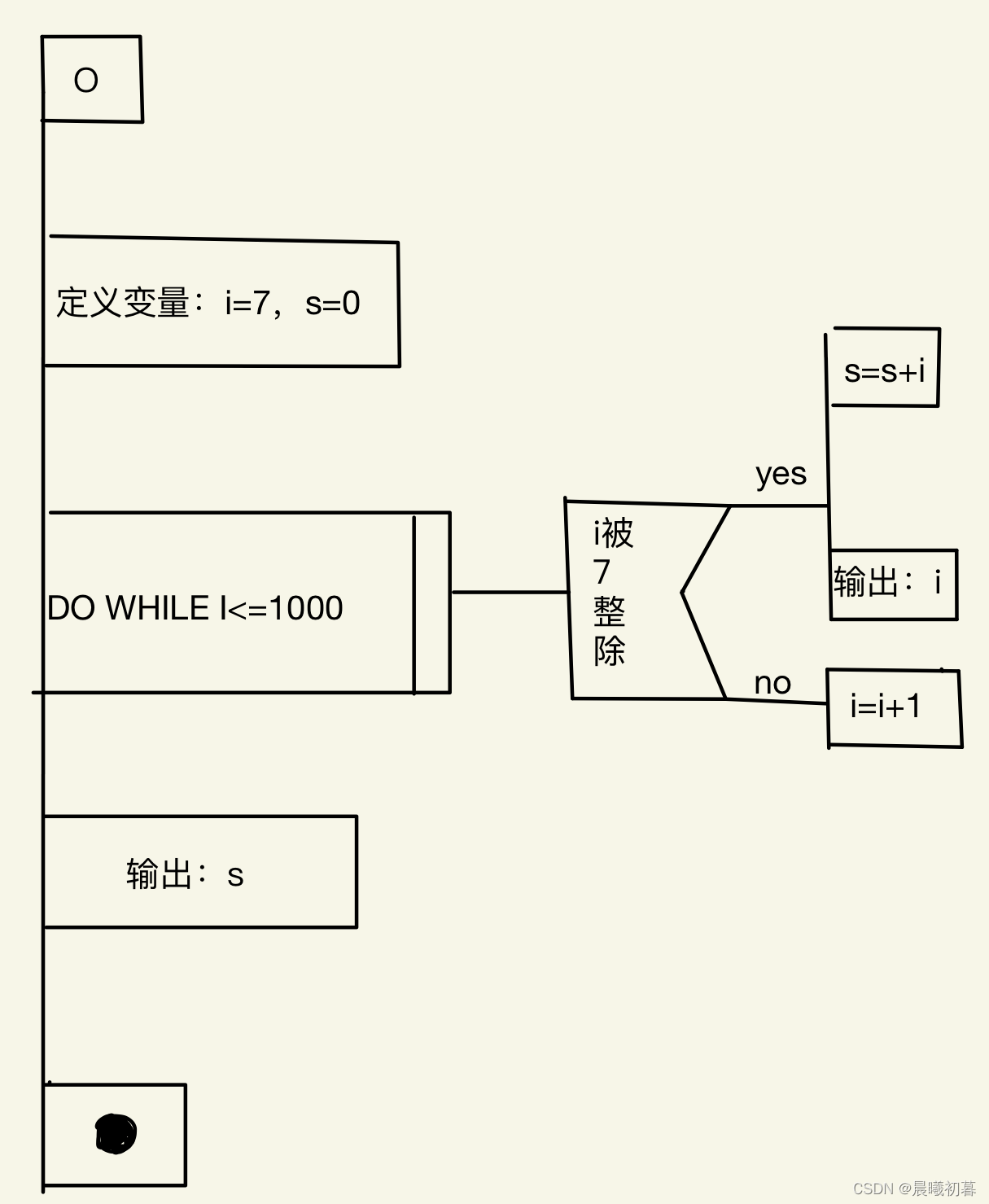

PAD图
