《30day自制操作系统》学习笔记10

1.内存管理（续）

        第九天的程序以一字节为单位，对内存进行分配和释放，但是这样在执行多次后，内存会成为一小块一小块的，同时frees将不够用，所以要以0x1000字节为单位向上取舍。

        向下取舍：对与10进位，向下取舍就是直接舍去低位；对于二进制来说，向下取舍可以直接与0进行&操作；

        向上取舍：i=i&(0x10000000-向下舍入单位）

2.图层叠加处理

图层结构体：

#define MAX_SHEETS		256
struct SHEET {
	unsigned char *buf;   /*记录图层上所描画内容的地址*/
	int bxsize, bysize, vx0, vy0, col_inv, height, flags;
    /*bxsize,bysize表示图层整体大小；vx0，vy0表示图层在画面上相对位置，col_inv表示透明色*/
};

图层控制器结构体：

#define MAX_SHEETS		256
struct SHTCTL {
	unsigned char *vram;    /*内存地址*/
	int xsize, ysize, top;   /*画面大小，顶层高度*/
	struct SHEET *sheets[MAX_SHEETS];  /*记忆地址变的领域*/
	struct SHEET sheets0[MAX_SHEETS];  /*用于存放准备的256个图层信息*/
};

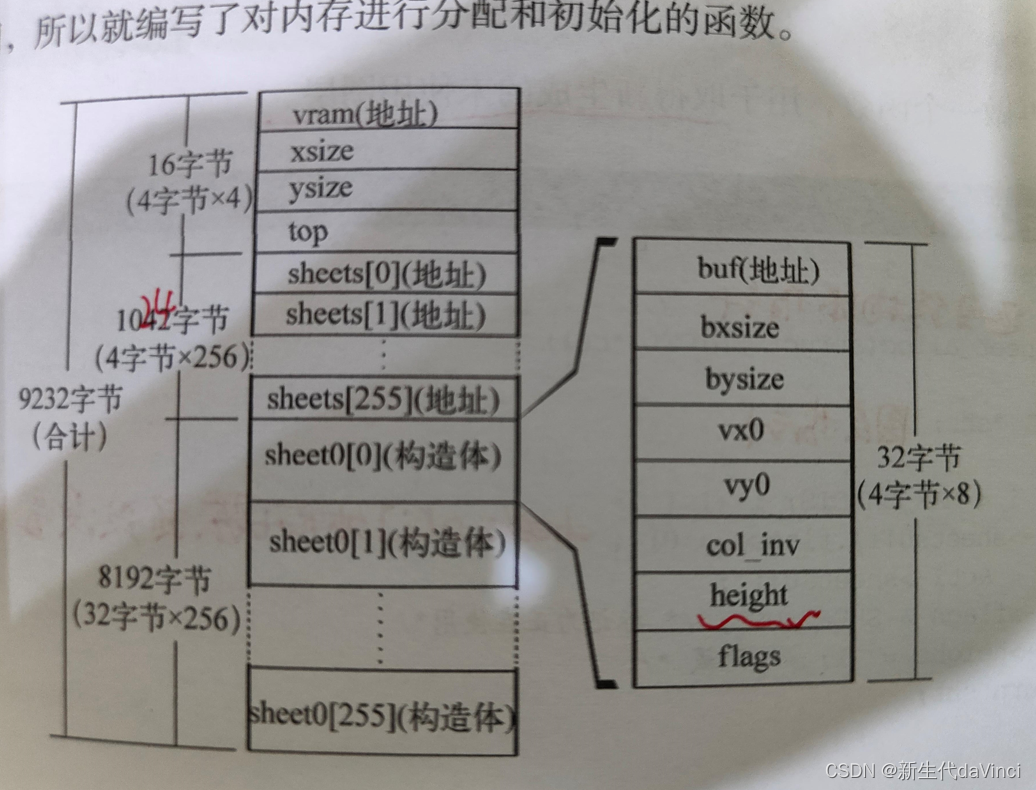

 用4k大小分配内存给图层控制器，并初始化：

/*memman为可用内存空间管理器，vram是显卡内存，xsize是画面尺寸*/
struct SHTCTL *shtctl_init(struct MEMMAN *memman, unsigned char *vram, int xsize, int ysize)
{
	struct SHTCTL *ctl;
	int i;
	ctl = (struct SHTCTL *) memman_alloc_4k(memman, sizeof (struct SHTCTL));
	if (ctl == 0) {
		goto err;
	}
	ctl->vram = vram;
	ctl->xsize = xsize;
	ctl->ysize = ysize;
	ctl->top = -1; /* 没有图层呢 */
	for (i = 0; i < MAX_SHEETS; i++) {
		ctl->sheets0[i].flags = 0; /* 所有图层标记为未使用 */
	}
err:
	return ctl;
}

 取得新生成的未使用图层，并将图层标记为1（使用）：

struct SHEET *sheet_alloc(struct SHTCTL *ctl)
{
	struct SHEET *sht;
	int i;
	for (i = 0; i < MAX_SHEETS; i++) {
		if (ctl->sheets0[i].flags == 0) {
			sht = &ctl->sheets0[i]; /*图层sht取得图层管理器ctl的i图层*/
			sht->flags = SHEET_USE; /* 标记为正在使用 */
			sht->height = -1; /* 隐藏 */
			return sht;
		}
	}
	return 0;	/* 所有sheet都处于使用状态 */
}

设置图层的大小和透明颜色：

void sheet_setbuf(struct SHEET *sht, unsigned char *buf, int xsize, int ysize, int col_inv)
{
	sht->buf = buf;
	sht->bxsize = xsize;
	sht->bysize = ysize;
	sht->col_inv = col_inv;
	return;

图层变动后，设置图层的高度：

void sheet_updown(struct SHTCTL *ctl, struct SHEET *sht, int height)
{
	int h, old = sht->height; /* 存储旧的高度信息 */

	/* 如果指定高度过大或者过小，进行修正 */
	if (height > ctl->top + 1) {
		height = ctl->top + 1;
	}
	if (height < -1) {
		height = -1;
	}
	sht->height = height; /* 设定高度 */

	/* 下面主要进行sheets[]的重新排序 */
	if (old > height) {	/* 比以前低 */
		if (height >= 0) {
			/* 把中间的往上提 */
			for (h = old; h > height; h--) {
				ctl->sheets[h] = ctl->sheets[h - 1];
				ctl->sheets[h]->height = h;
			}
			ctl->sheets[height] = sht;
		} else {	/* 隐藏 */
			if (ctl->top > old) {
				/* 把上面的降下来 */
				for (h = old; h < ctl->top; h++) {
					ctl->sheets[h] = ctl->sheets[h + 1];
					ctl->sheets[h]->height = h;
				}
			}
			ctl->top--; /* 图层减少一个 */
		}
		sheet_refresh(ctl); /* 刷新显示图层控制器控制的所有图层 */
	} else if (old < height) {	/*比以前高 */
		if (old >= 0) {
			/* 把中间的拉上去 */
			for (h = old; h < height; h++) {
				ctl->sheets[h] = ctl->sheets[h + 1];
				ctl->sheets[h]->height = h;
			}
			ctl->sheets[height] = sht;
		} else {	/* 由隐藏变为显示 */
			/* 将显示后在上面的提一个高度 */
			for (h = ctl->top; h >= height; h--) {
				ctl->sheets[h + 1] = ctl->sheets[h];
				ctl->sheets[h + 1]->height = h + 1;
			}
			ctl->sheets[height] = sht;
			ctl->top++; /* 多了个图层 */
		}
		sheet_refresh(ctl); /* 刷新显示图层控制器控制的所有图层 */
	}
	return;
}

刷新图层控制器的所有图层（0~h）：

void sheet_refresh(struct SHTCTL *ctl)
{
	int h, bx, by, vx, vy;
	unsigned char *buf, c, *vram = ctl->vram;
	struct SHEET *sht;
	for (h = 0; h <= ctl->top; h++) {
		sht = ctl->sheets[h];
		buf = sht->buf;
		for (by = 0; by < sht->bysize; by++) {
			vy = sht->vy0 + by;
			for (bx = 0; bx < sht->bxsize; bx++) {
				vx = sht->vx0 + bx;
				c = buf[by * sht->bxsize + bx];
				if (c != sht->col_inv) {
					vram[vy * ctl->xsize + vx] = c;
				}
			}
		}
	}
	return;
}

不改变高度，只滑动图层：

void sheet_slide(struct SHTCTL *ctl, struct SHEET *sht, int vx0, int vy0)
{
	sht->vx0 = vx0;
	sht->vy0 = vy0;
	if (sht->height >= 0) { /* 正在显示 */
		sheet_refresh(ctl); /* 刷新画面 */
	}
	return;
}

释放图层：

void sheet_free(struct SHTCTL *ctl, struct SHEET *sht)
{
	if (sht->height >= 0) {
		sheet_updown(ctl, sht, -1); /* 如果图层处于显示状态，先隐藏 */
	}
	sht->flags = 0; /* 标为未使用 */
	return;
}

bootpack.c在源文件中，自己看吧。

3.叠加处理提速（减少刷新区域）

       3.1移动图层时， 只刷新图层移动前后所在两个区域：

void sheet_slide(struct SHTCTL *ctl, struct SHEET *sht, int vx0, int vy0)
{
	int old_vx0 = sht->vx0, old_vy0 = sht->vy0;
	sht->vx0 = vx0;
	sht->vy0 = vy0;
	if (sht->height >= 0) { /* 如果正在显示，则按图层新信息刷新画面 */
		sheet_refreshsub(ctl, old_vx0, old_vy0, old_vx0 + sht->bxsize, old_vy0 + sht->bysize);
		sheet_refreshsub(ctl, vx0, vy0, vx0 + sht->bxsize, vy0 + sht->bysize);
	}
	return;
}

        刷新（vx0，vy0）~（vx1，vy1）这一区域的函数：

void sheet_refreshsub(struct SHTCTL *ctl, int vx0, int vy0, int vx1, int vy1)
{
	int h, bx, by, vx, vy;
	unsigned char *buf, c, *vram = ctl->vram;
	struct SHEET *sht;
	for (h = 0; h <= ctl->top; h++) {
		sht = ctl->sheets[h];
		buf = sht->buf;
		for (by = 0; by < sht->bysize; by++) {
			vy = sht->vy0 + by;
			for (bx = 0; bx < sht->bxsize; bx++) {
				vx = sht->vx0 + bx;
				if (vx0 <= vx && vx < vx1 && vy0 <= vy && vy < vy1) {
					c = buf[by * sht->bxsize + bx];
					if (c != sht->col_inv) {
						vram[vy * ctl->xsize + vx] = c;
					}
				}
			}
		}
	}
	return;
}

刷新坐标所在图层的显示字符：

void sheet_refresh(struct SHTCTL *ctl, struct SHEET *sht, int bx0, int by0, int bx1, int by1)
{
	if (sht->height >= 0) { /* 显示状态，就刷新 */
		sheet_refreshsub(ctl, sht->vx0 + bx0, sht->vy0 + by0, sht->vx0 + bx1, sht->vy0 + by1);
	}
	return;
}

改变的updown（）和bootpack.c查看源文件。

        3.2减少判断次数

        之前程序每个图层刷新时，都会判断——该图层所有像素，是否需要写入新数据？

        改良成，只刷新：当所有图层与更新图层重合部分：

void sheet_refreshsub(struct SHTCTL *ctl, int vx0, int vy0, int vx1, int vy1)
{
	int h, bx, by, vx, vy, bx0, by0, bx1, by1;
	unsigned char *buf, c, *vram = ctl->vram;
	struct SHEET *sht;
	for (h = 0; h <= ctl->top; h++) {
		sht = ctl->sheets[h];
		buf = sht->buf;
		/* 使用vx0～vy1、bx0～by1进行倒退 */
		bx0 = vx0 - sht->vx0;
		by0 = vy0 - sht->vy0;
		bx1 = vx1 - sht->vx0;
		by1 = vy1 - sht->vy0;
		if (bx0 < 0) { bx0 = 0; }
		if (by0 < 0) { by0 = 0; }
		if (bx1 > sht->bxsize) { bx1 = sht->bxsize; }
		if (by1 > sht->bysize) { by1 = sht->bysize; }
		for (by = by0; by < by1; by++) {
			vy = sht->vy0 + by;
			for (bx = bx0; bx < bx1; bx++) {
				vx = sht->vx0 + bx;
				c = buf[by * sht->bxsize + bx];
				if (c != sht->col_inv) {
					vram[vy * ctl->xsize + vx] = c;
				}
			}
		}
	}
	return;
}
