一、基本概念

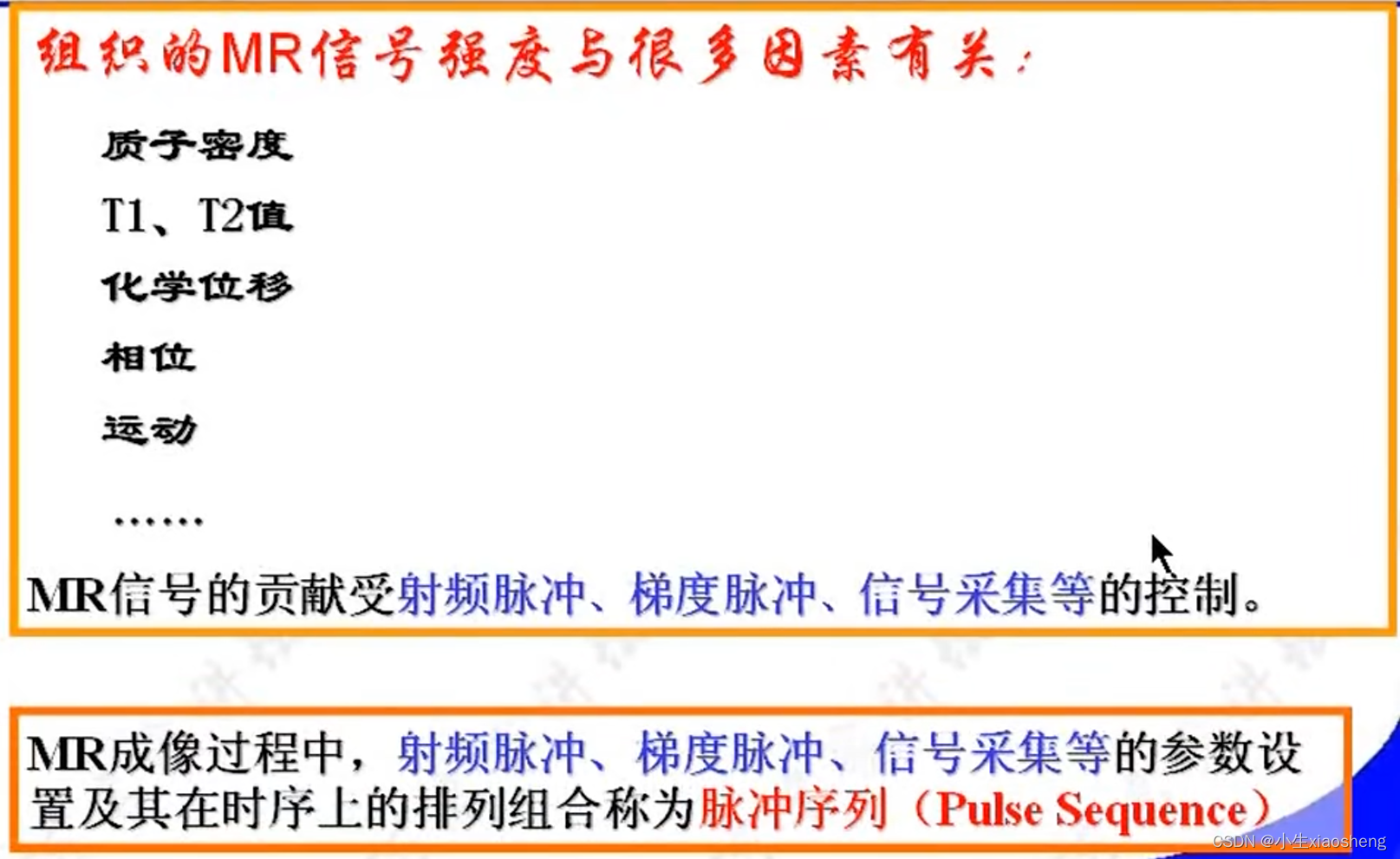

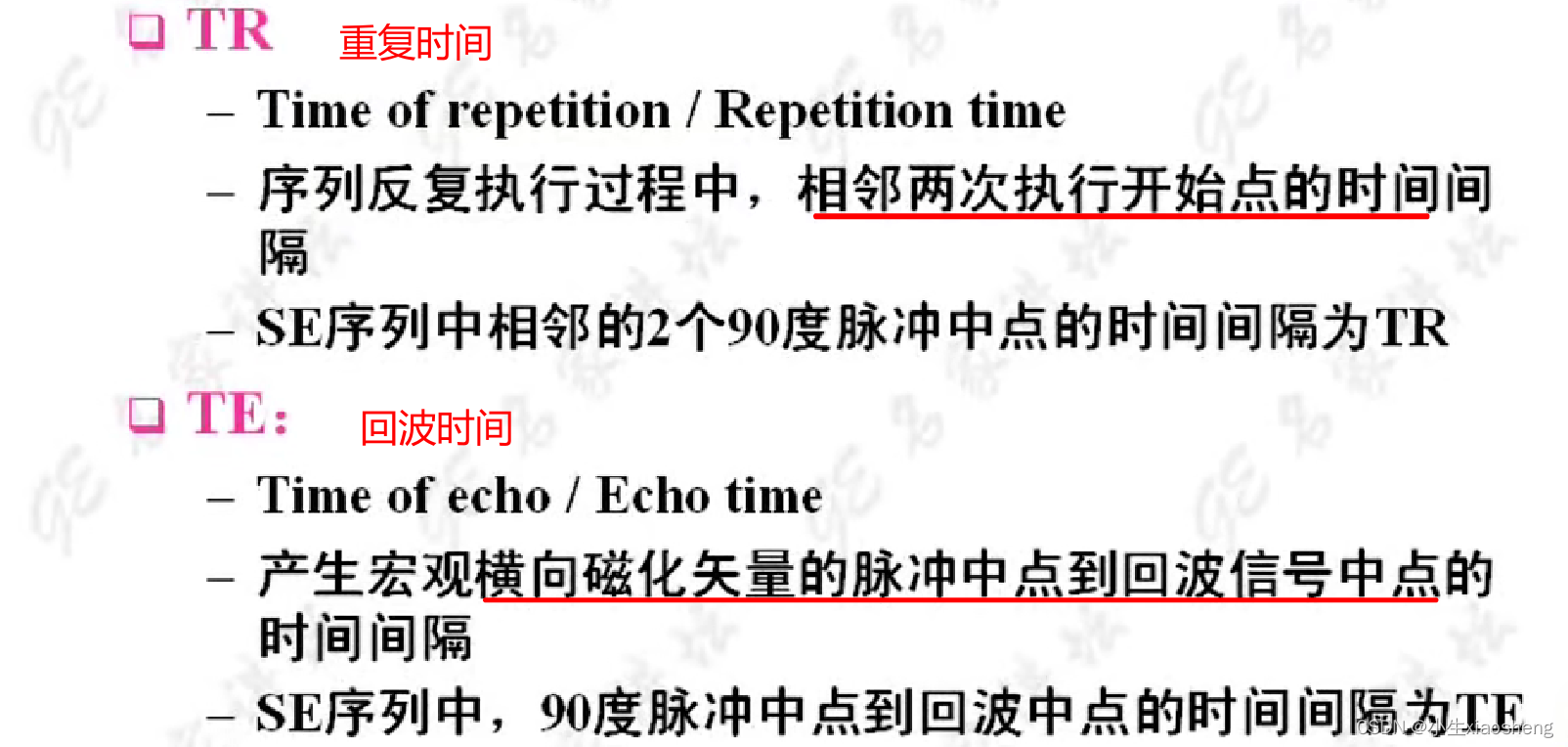

TR代表重复时间（repetition time），是指脉冲序列执行所需的时间

TE代表回波时间（echo time），是指产生宏观横向磁化矢量的脉冲中点到回波中点的时间间隔

T1（纵向弛豫时间）：当射频脉冲信号解除后，激发状态的氢原子核会慢慢释放能量，同时相位和能级会恢复到开始状态、磁化矢量也会恢复到平衡状态。这个过程被称为纵向弛豫

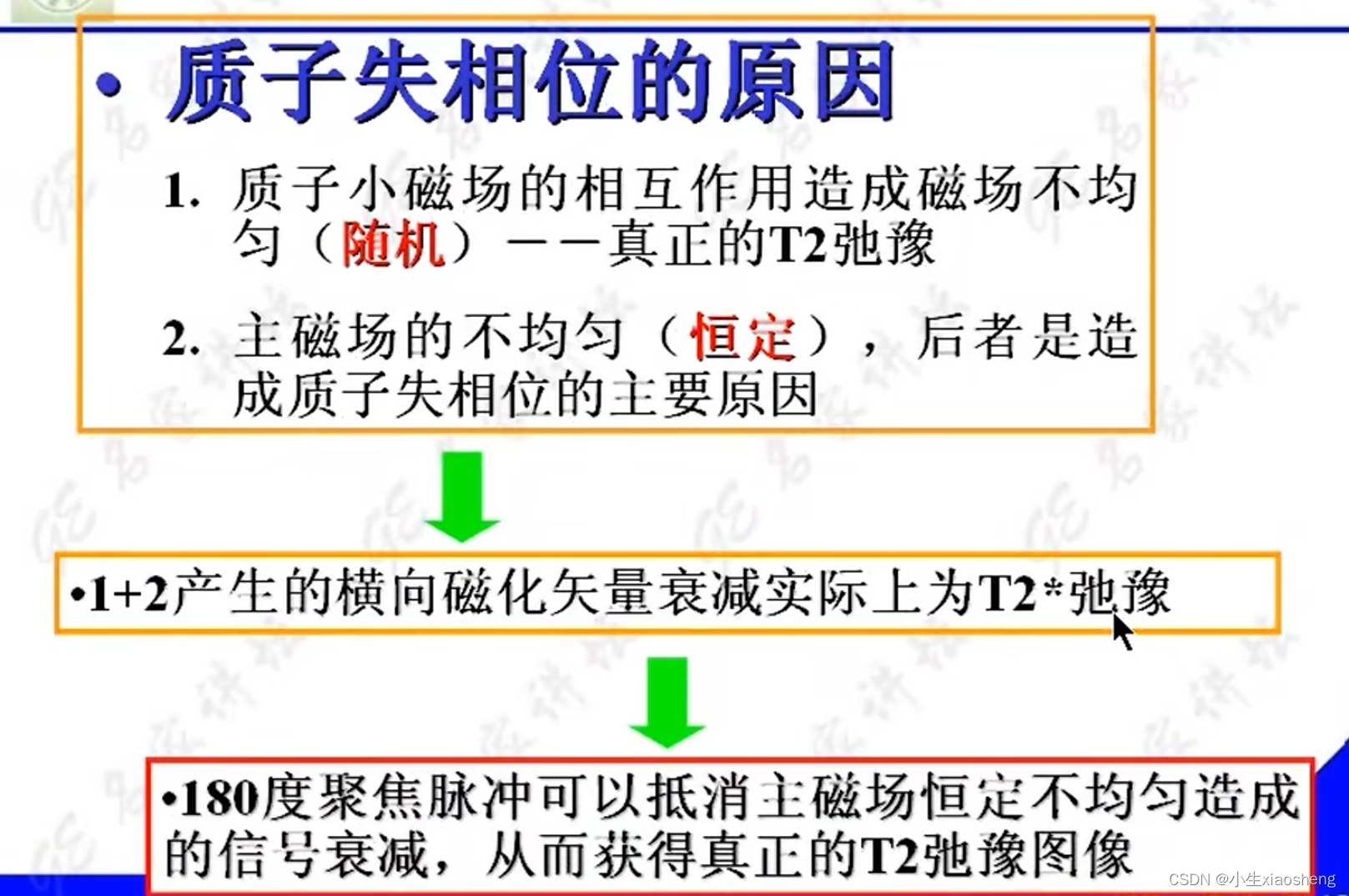

T2（横向弛豫时间）：关闭射频脉冲后，质子不再处于同步、同相位状态，指向同一方向的质子散开，导致横向磁化矢量从最大衰减到零。这个过程被称为横向弛豫。

相位编码梯度和频率编码梯度/读出梯度：主要功能就是在脉冲消失之后采集数据，能横向量编码很快衰减。

聚焦：磁场梯度聚焦=》通过调整梯度场的强度、方向和时间变化，可以实现对不同层面或体积内原子核的精确定位和编码，从而实现“聚焦”；射频脉冲聚焦=》为了获得高质量的图像，需要确保射频脉冲能够精确地作用于目标区域，这就是所谓的“聚焦”。

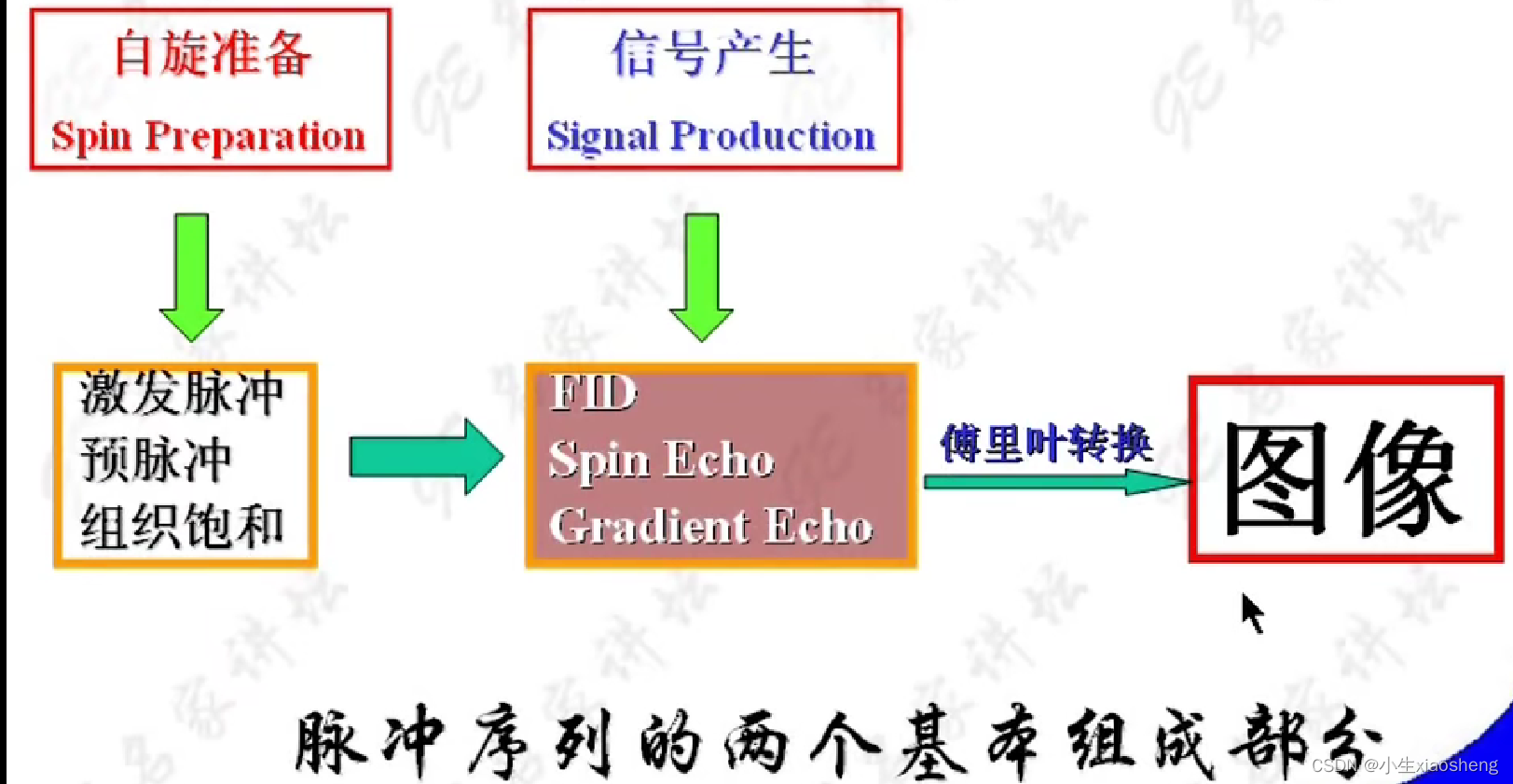

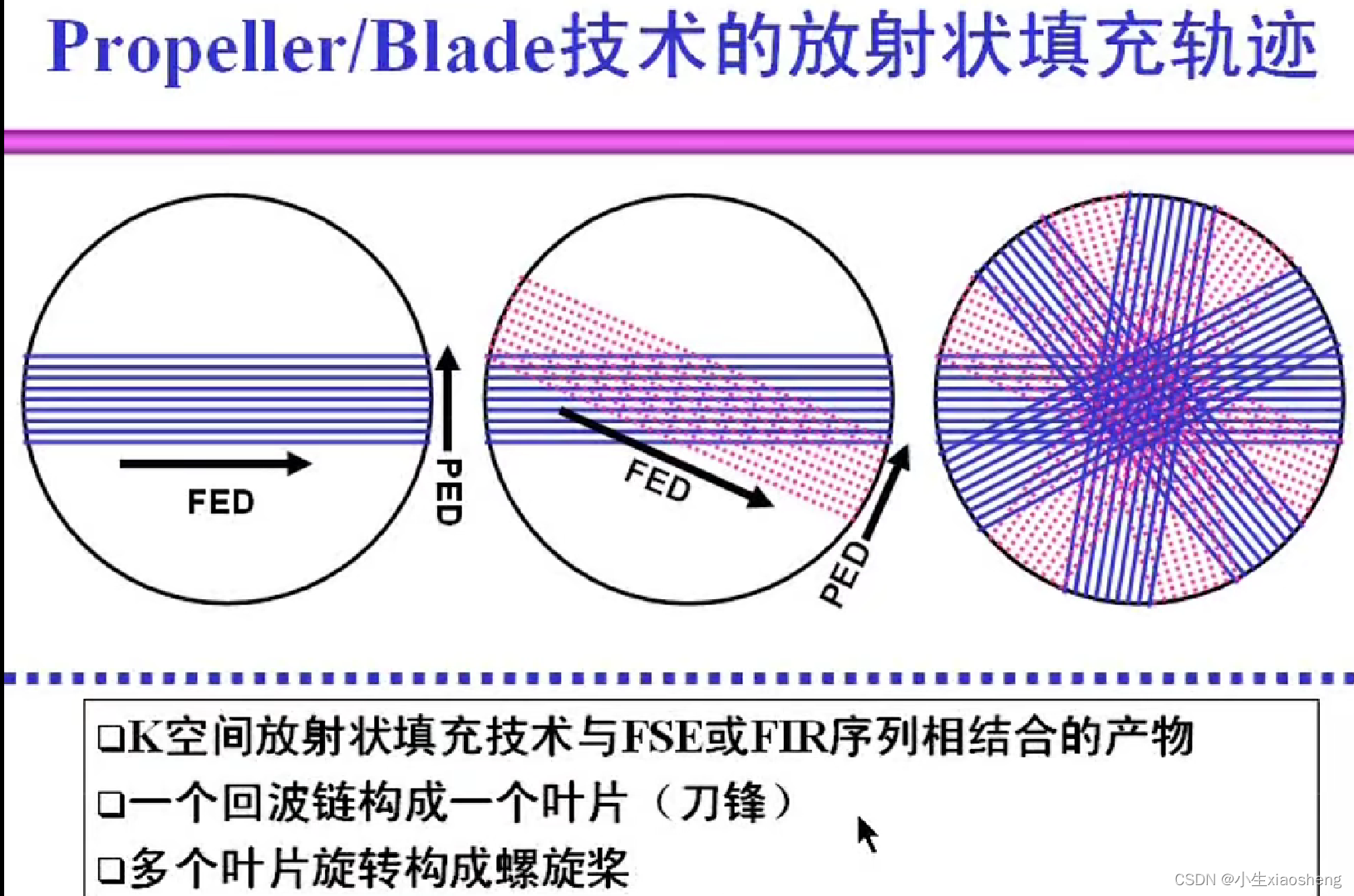

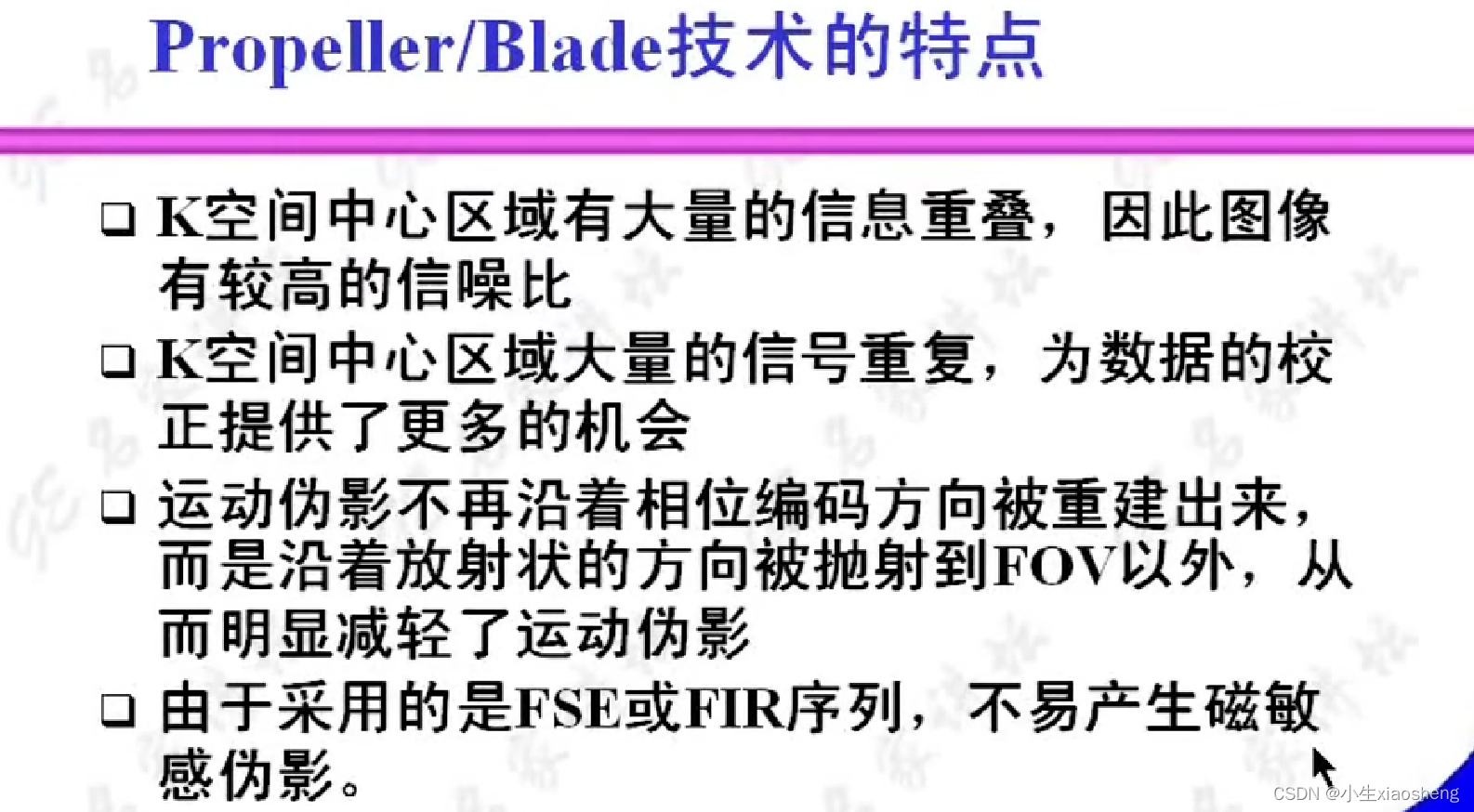

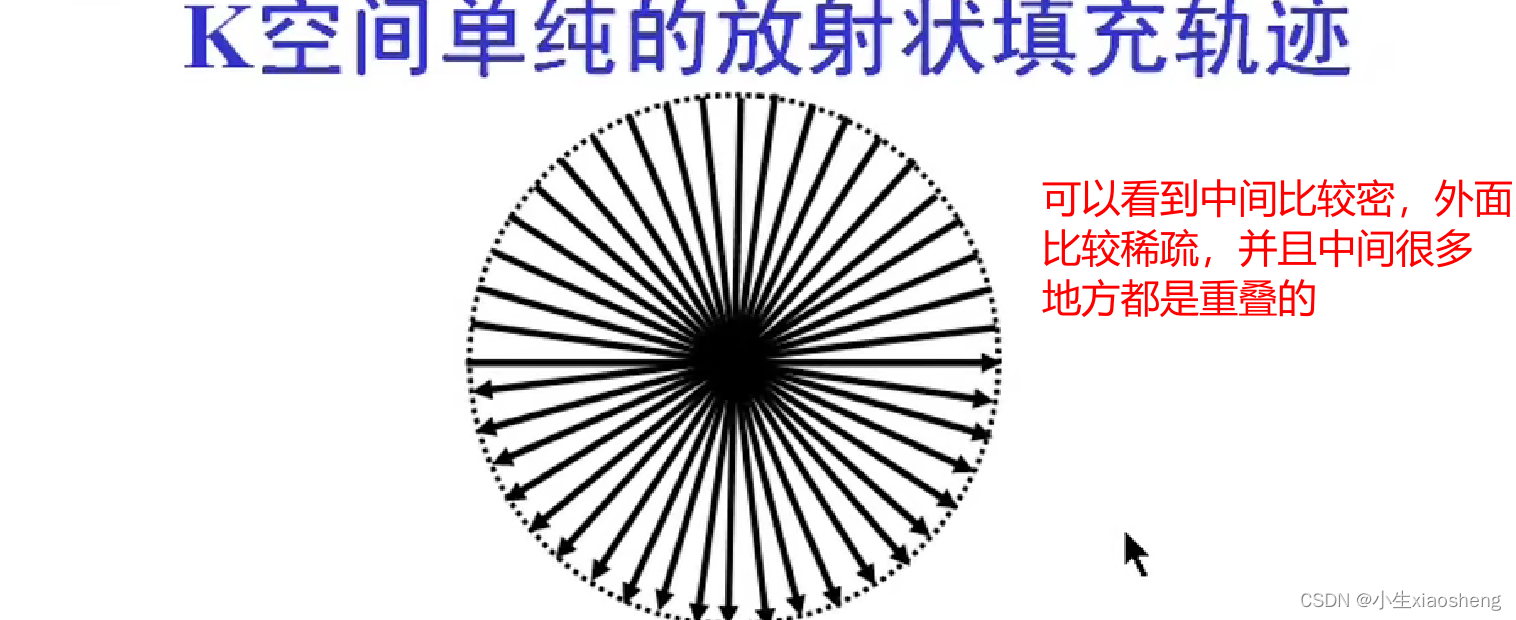

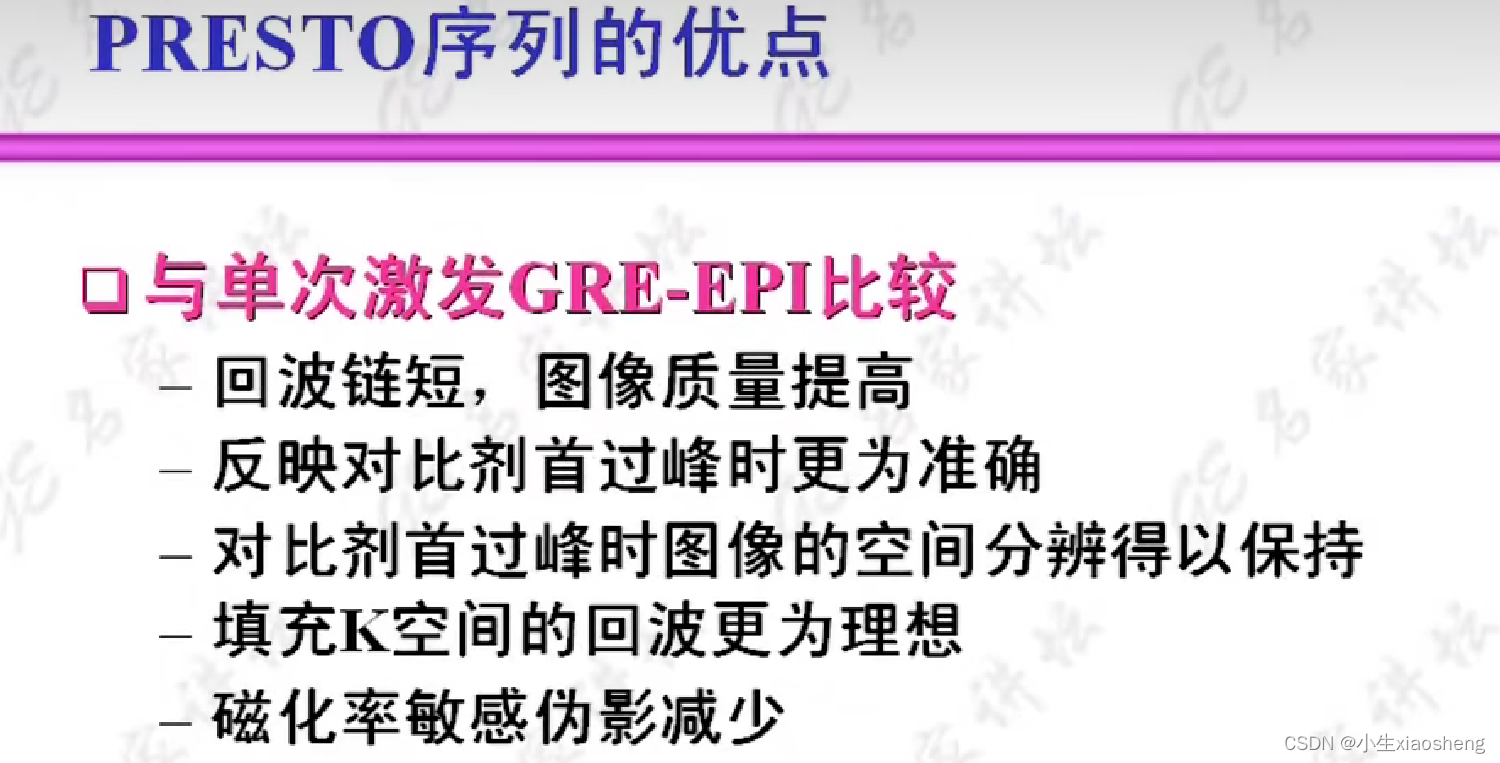

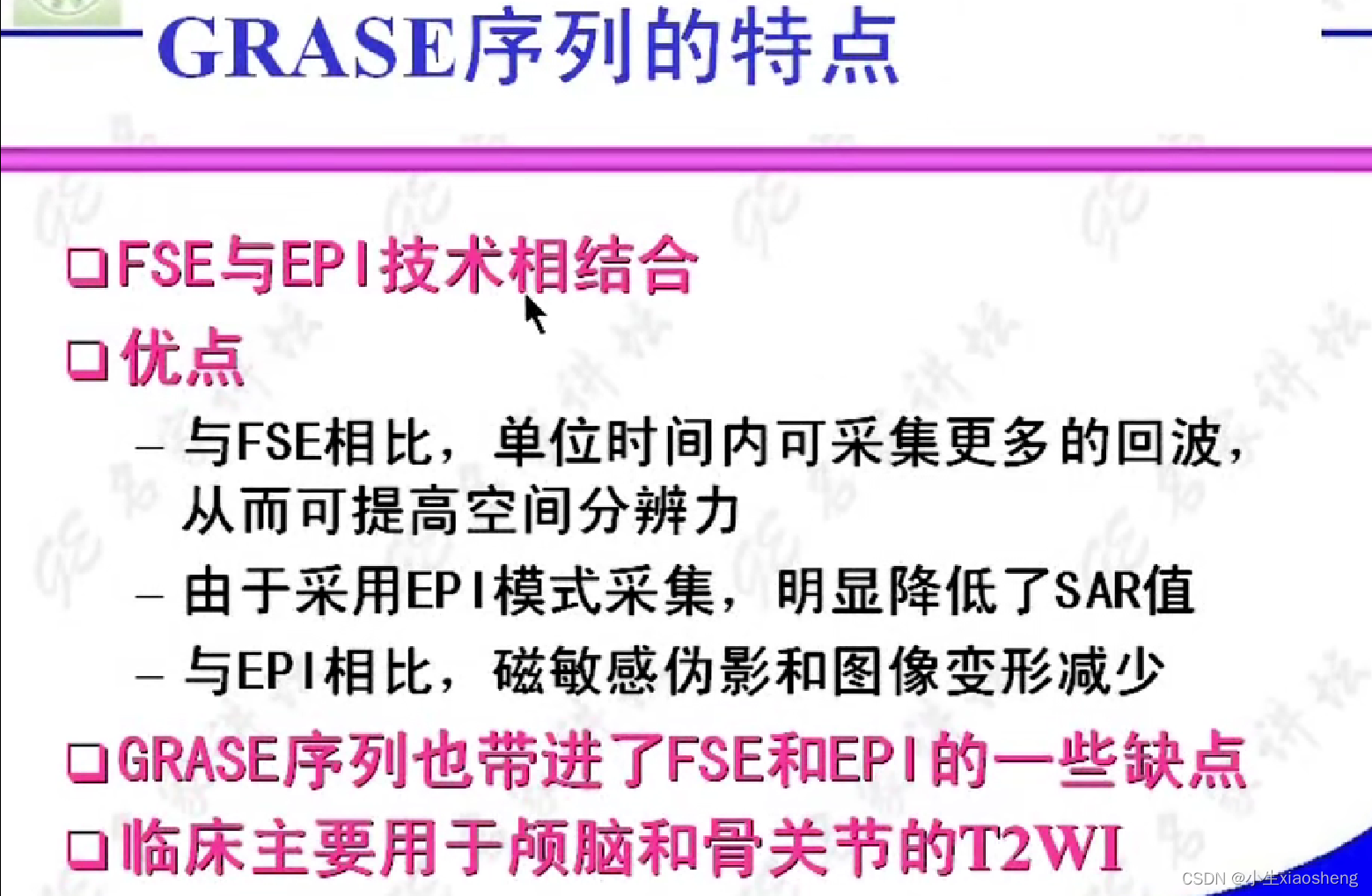

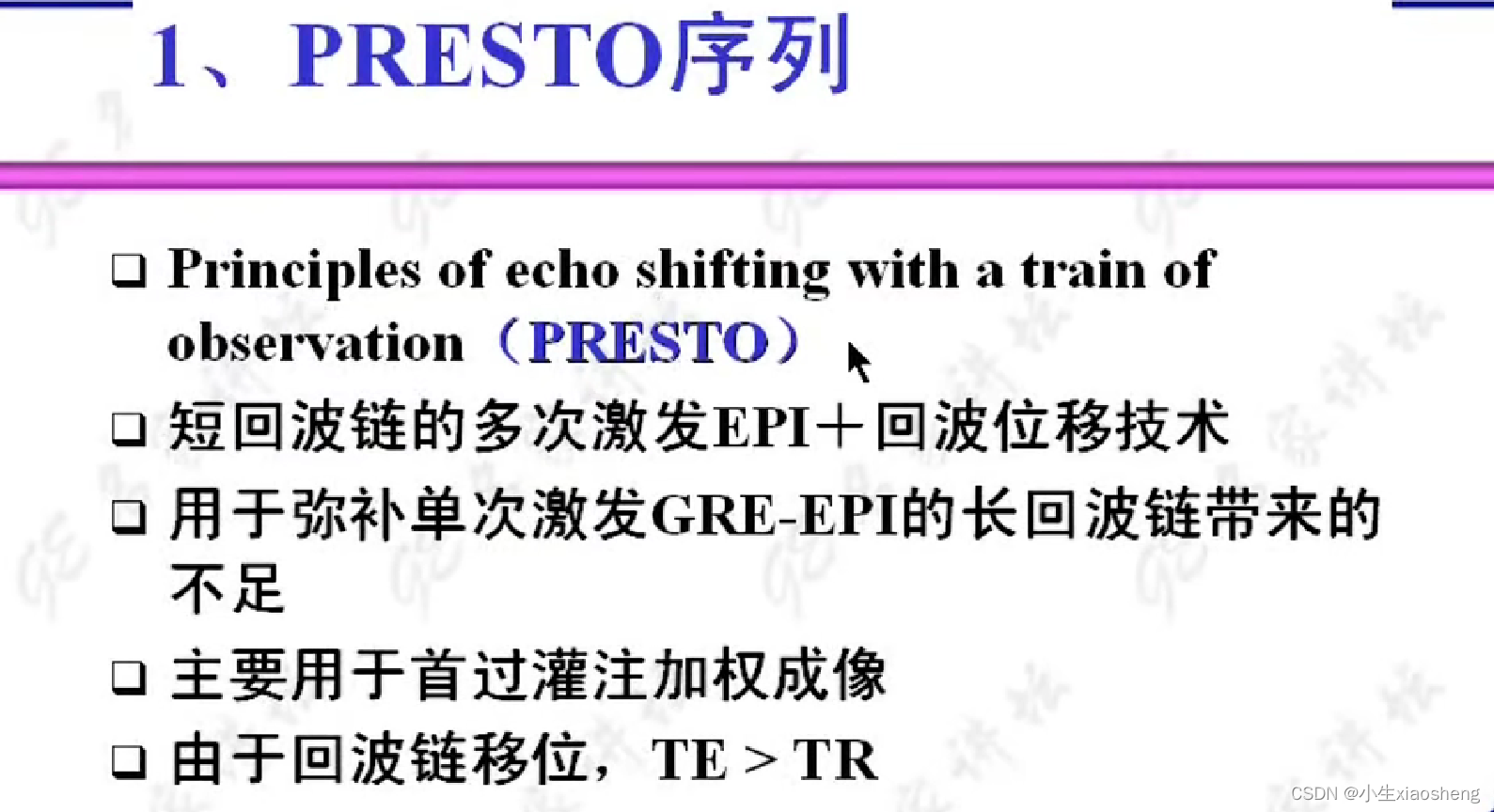

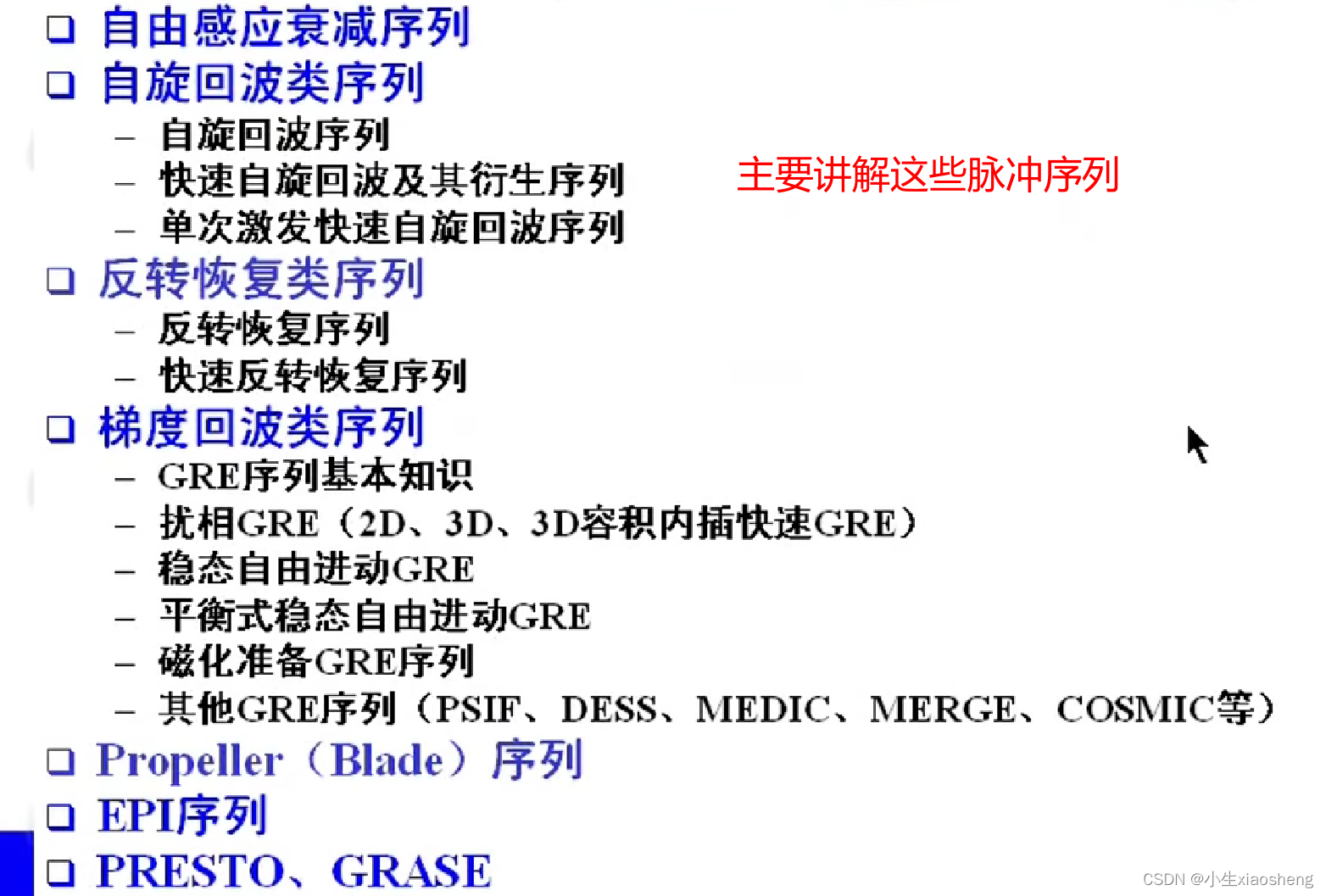

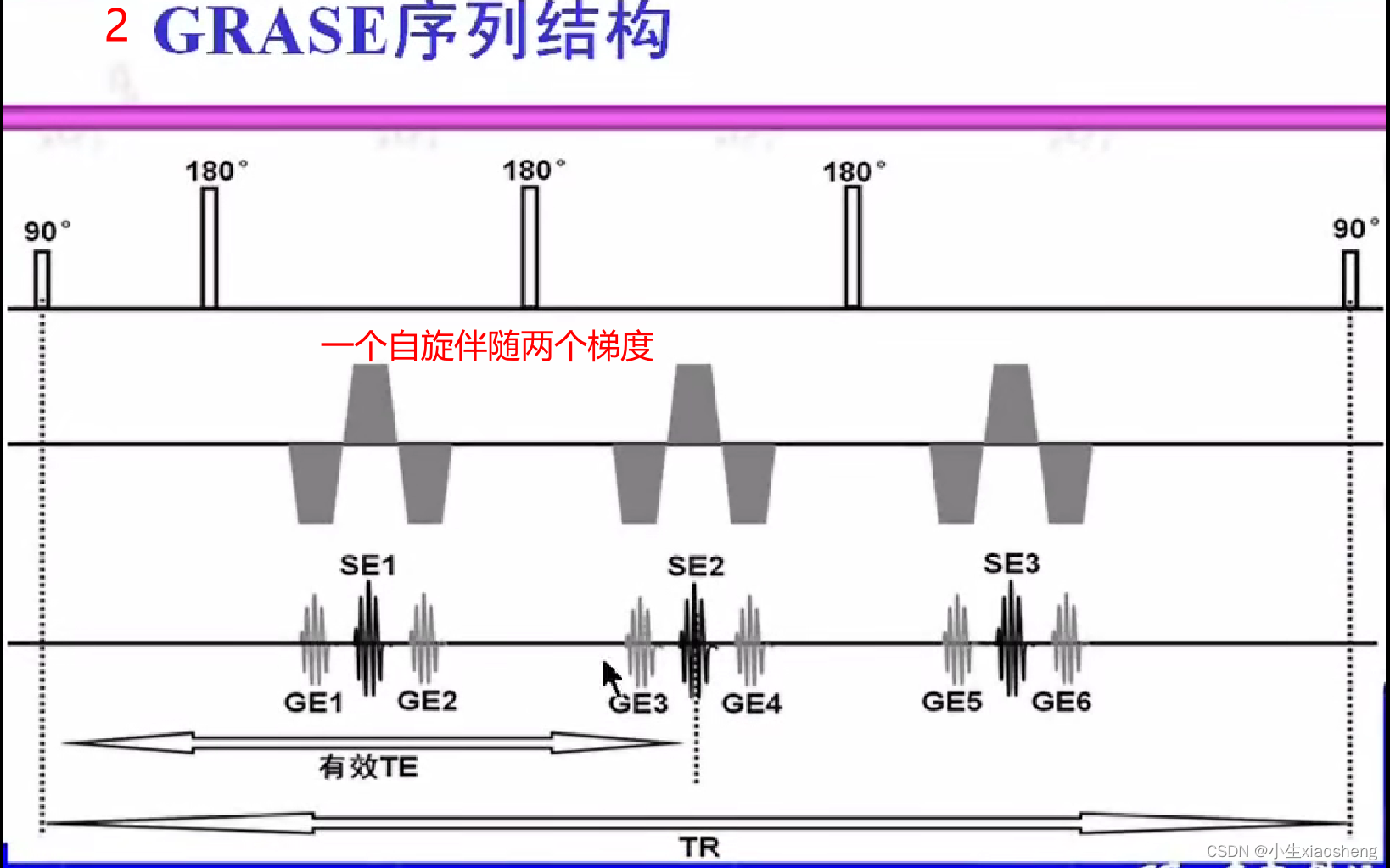

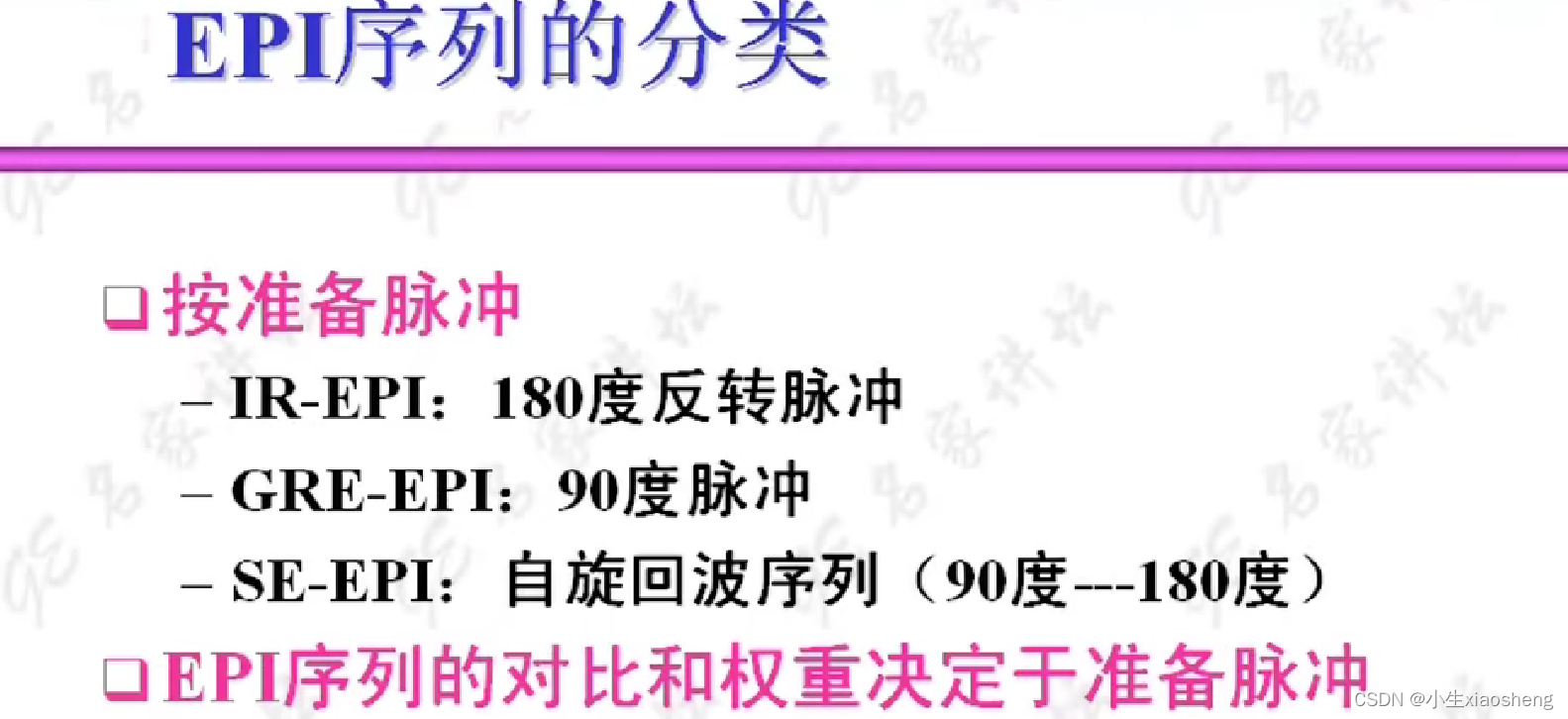

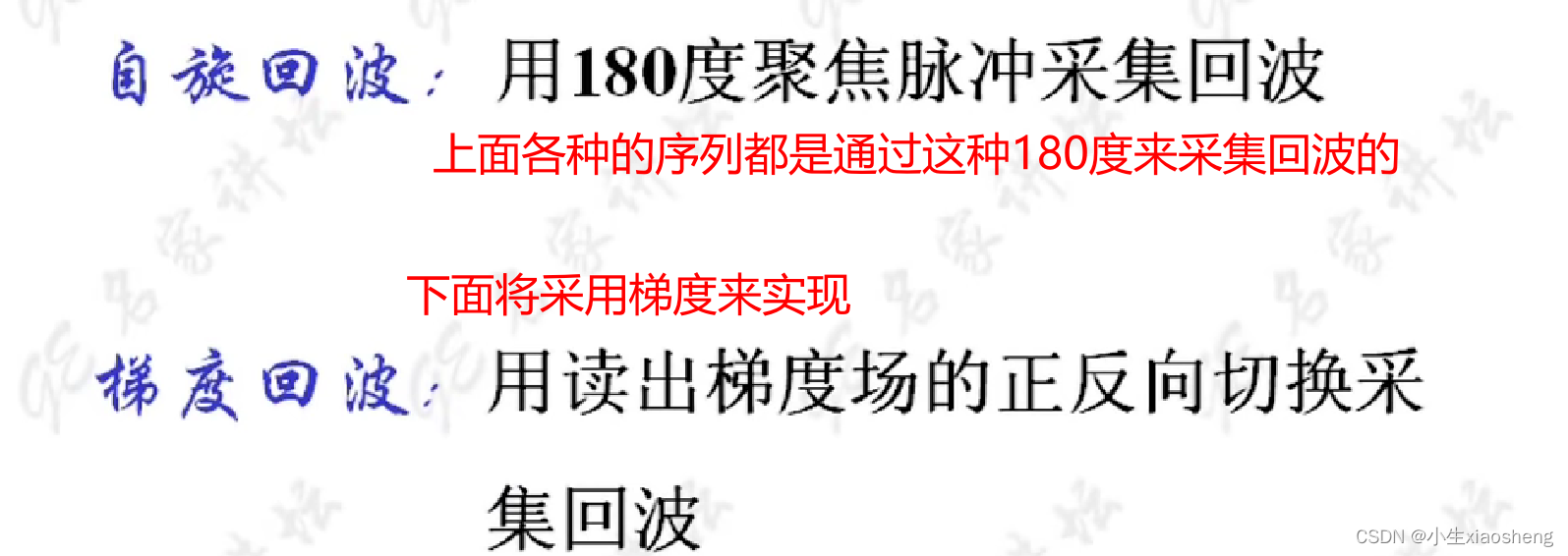

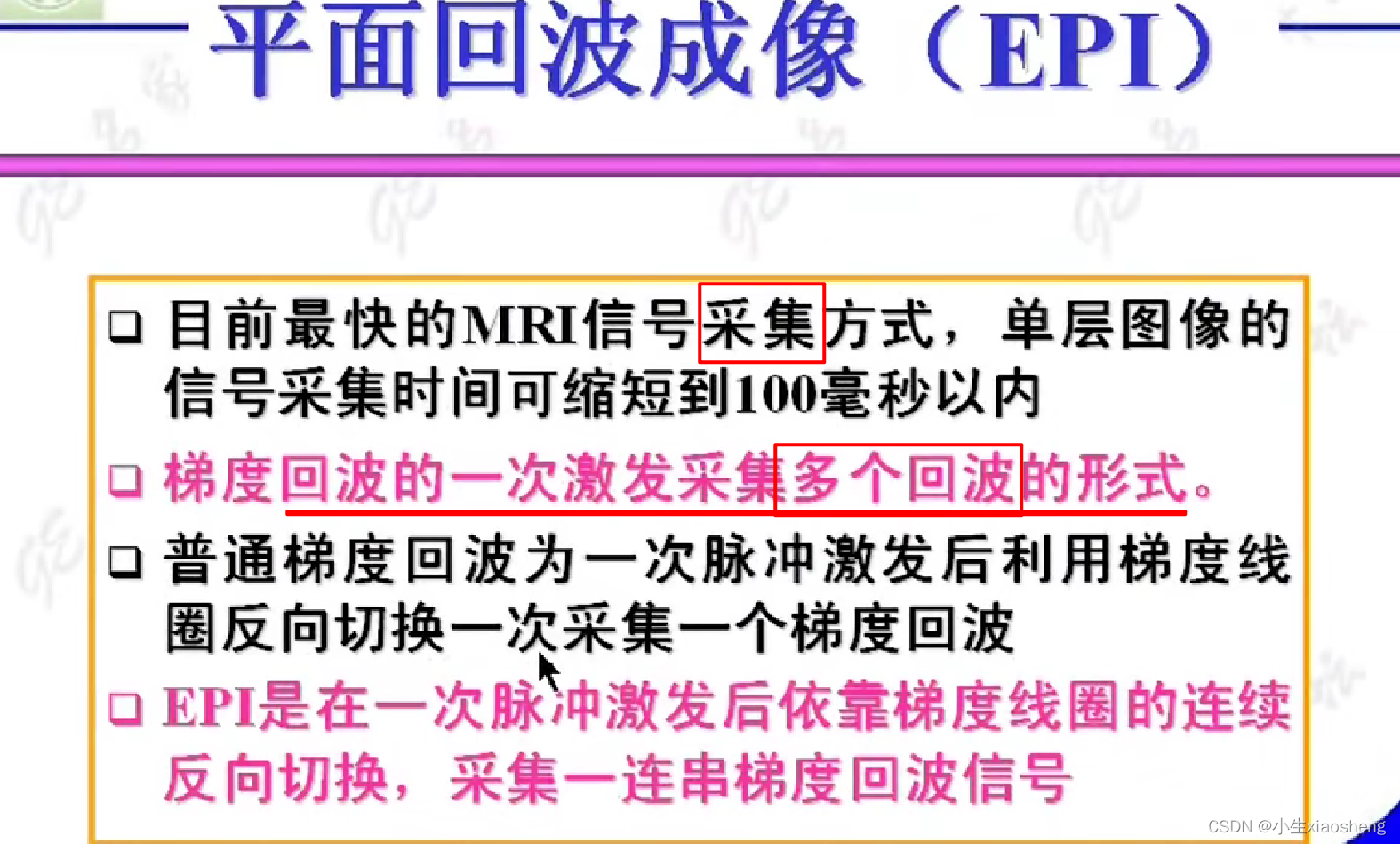

自旋回波--90度和180度填充K空间；反转恢复--在自旋的基础上两边加180度；梯度回波--消除每次脉冲留下的影响，以及波的次数；propeller==》K空间填充技术和FSE或FIR结合用于减少运行伪影；EPI==》采集方式，一次激发采集多个回波的形式但与单次不一样；PRESTO和GRASE==》前面几种的一种结合形成新的。

二、自由感应衰减序列

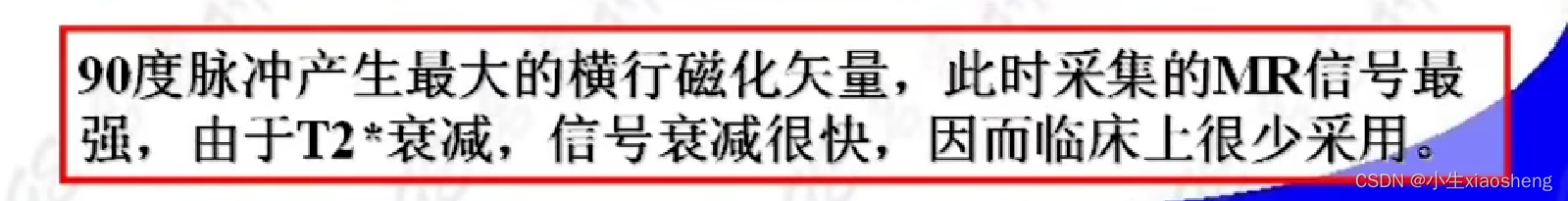

没人用，在90度脉冲之后进行采集：

1）饱和恢复（部分饱和）序列

连续90度脉冲触发，不同组织恢复和衰减是不一样的，所以不同组织生成不同序列。

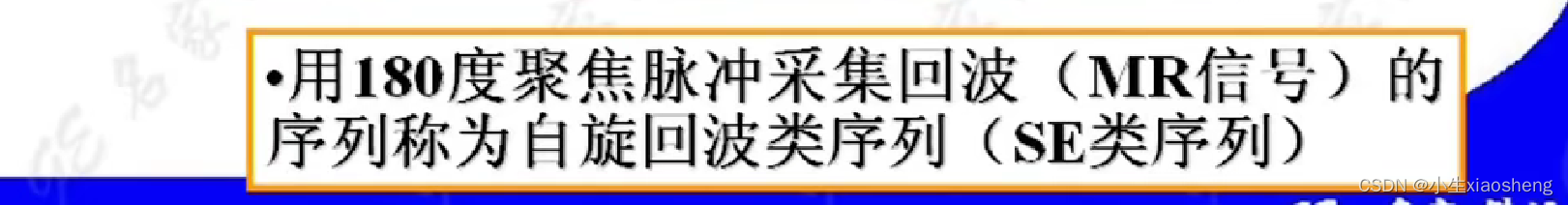

三、自旋回波类序列

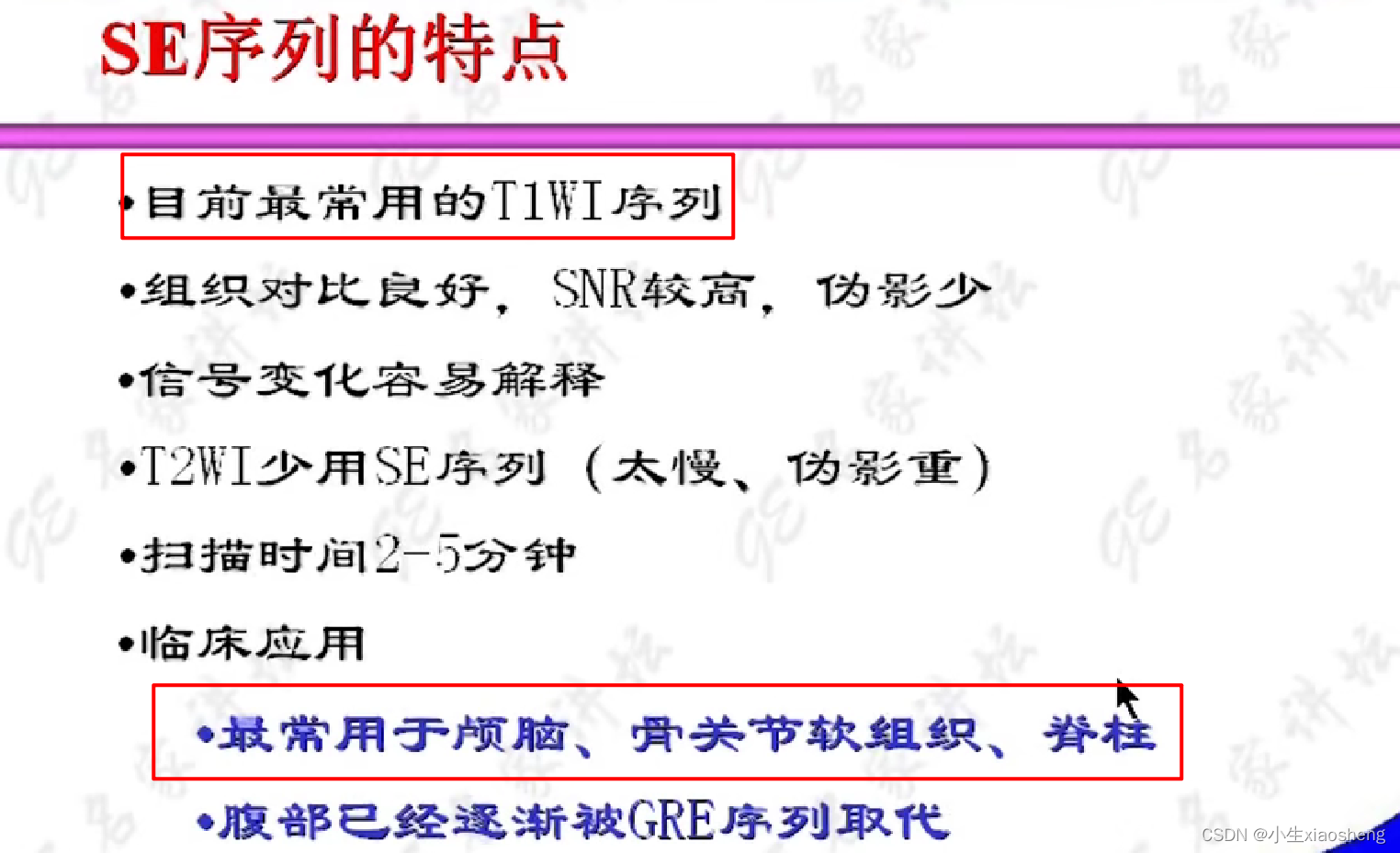

1.自旋回波序列SE

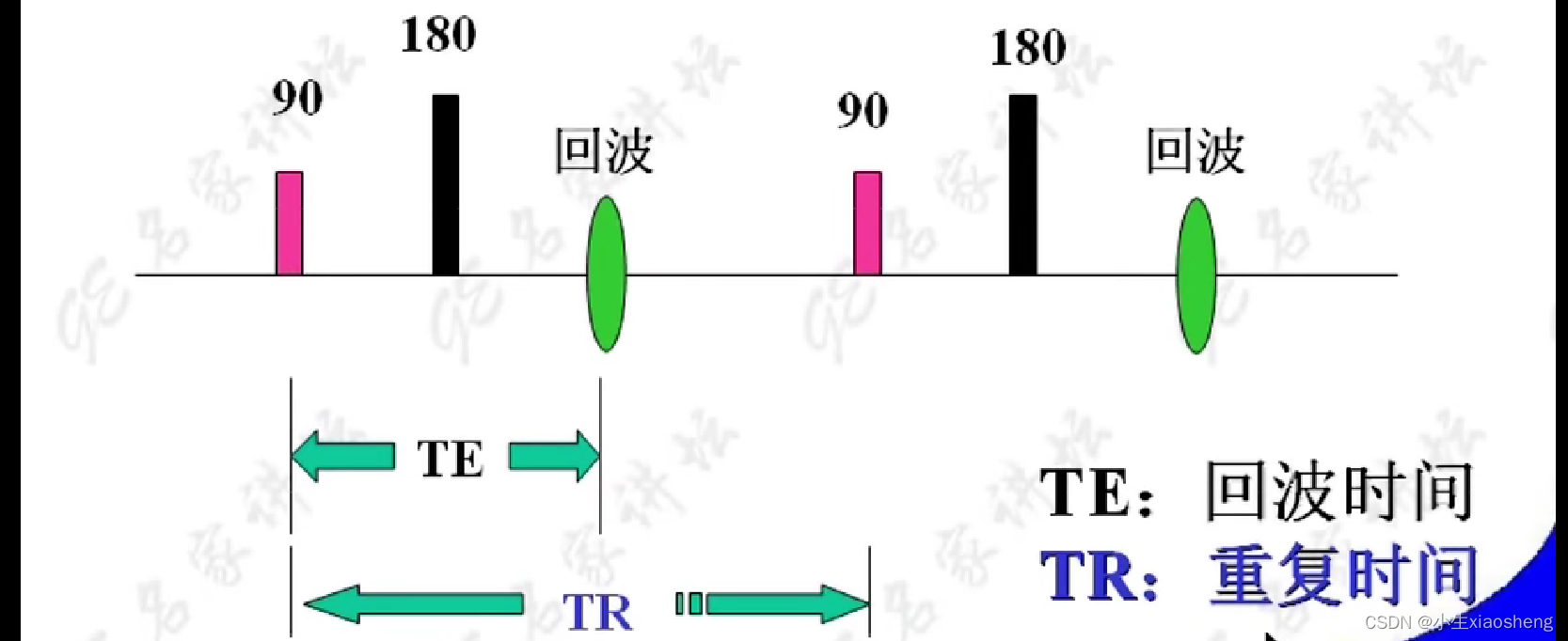

90度和180度共同来组成一条K空间线。

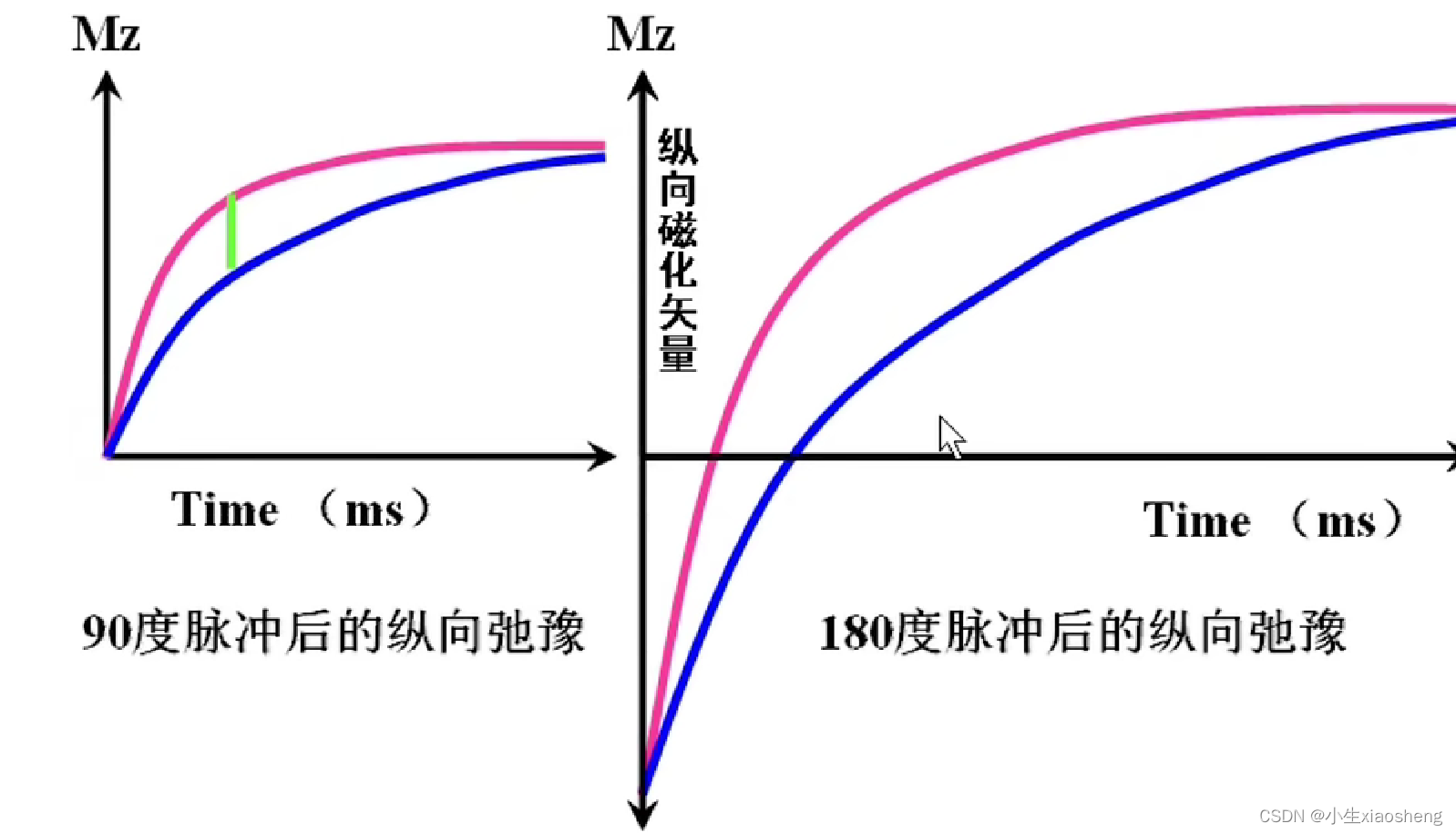

180度的意思就是改变终点的方向，恢复慢的离终点近，恢复快的离终点远，到时候一起到。这样就比原来的弛豫下降的时间要长了。

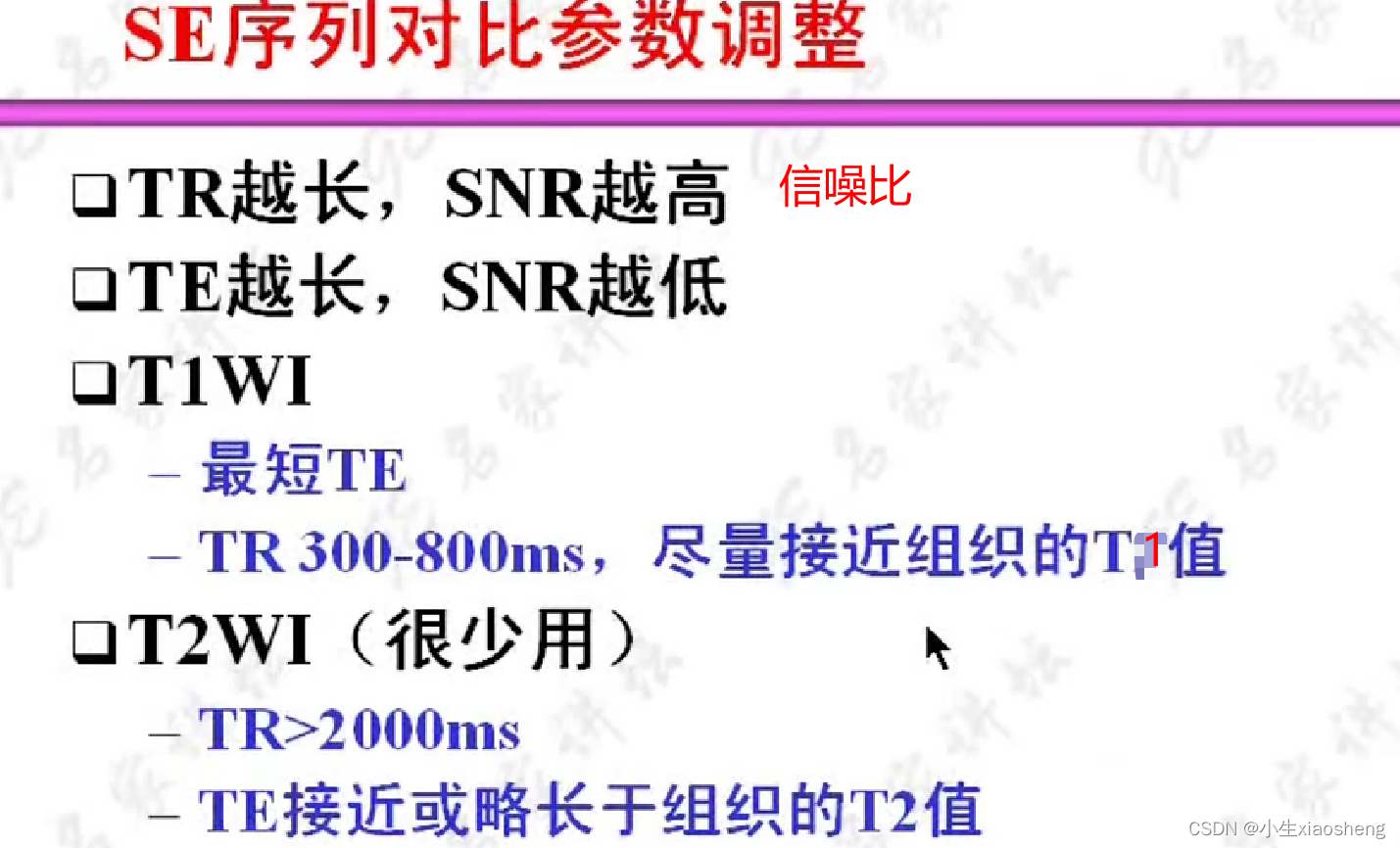

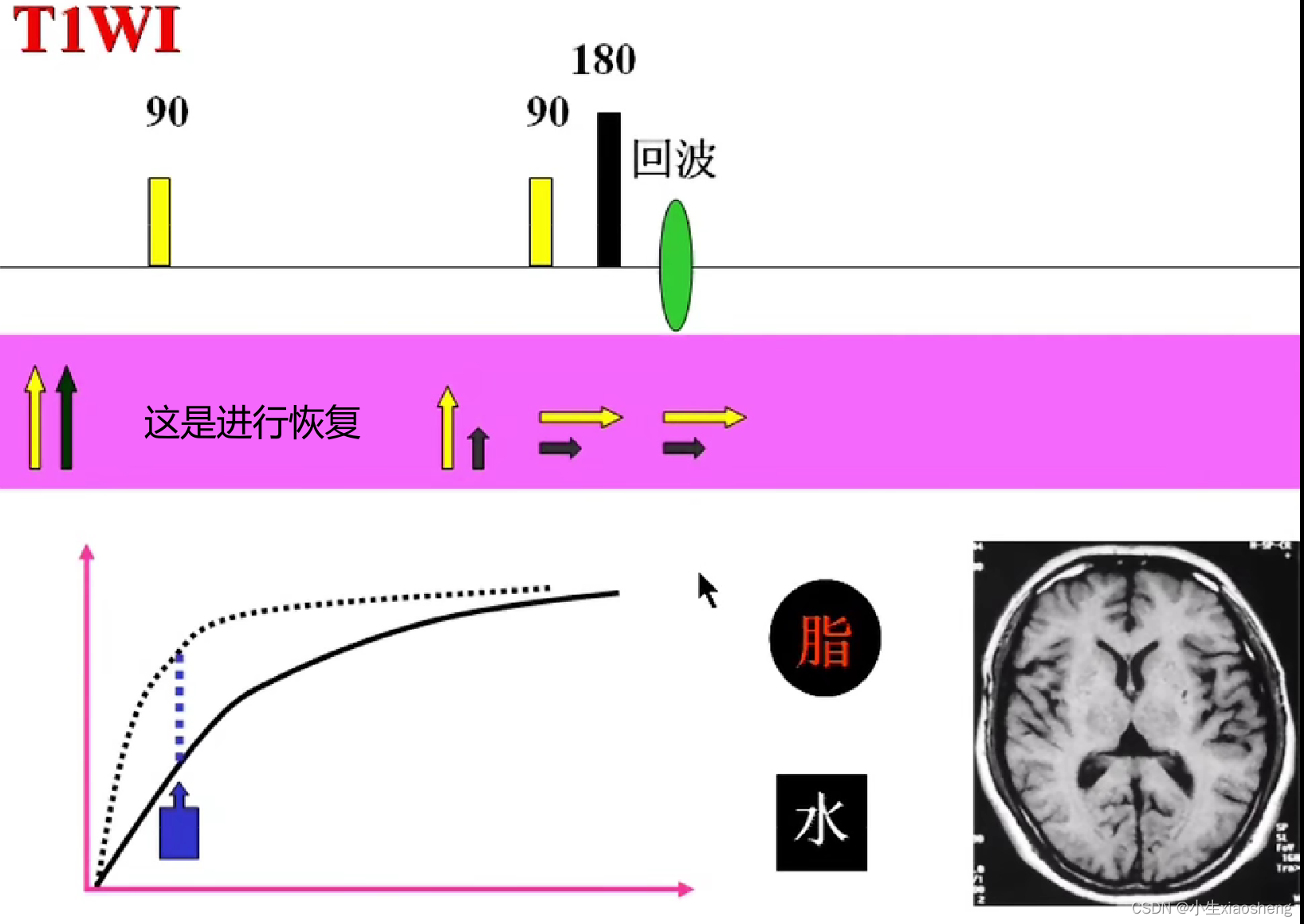

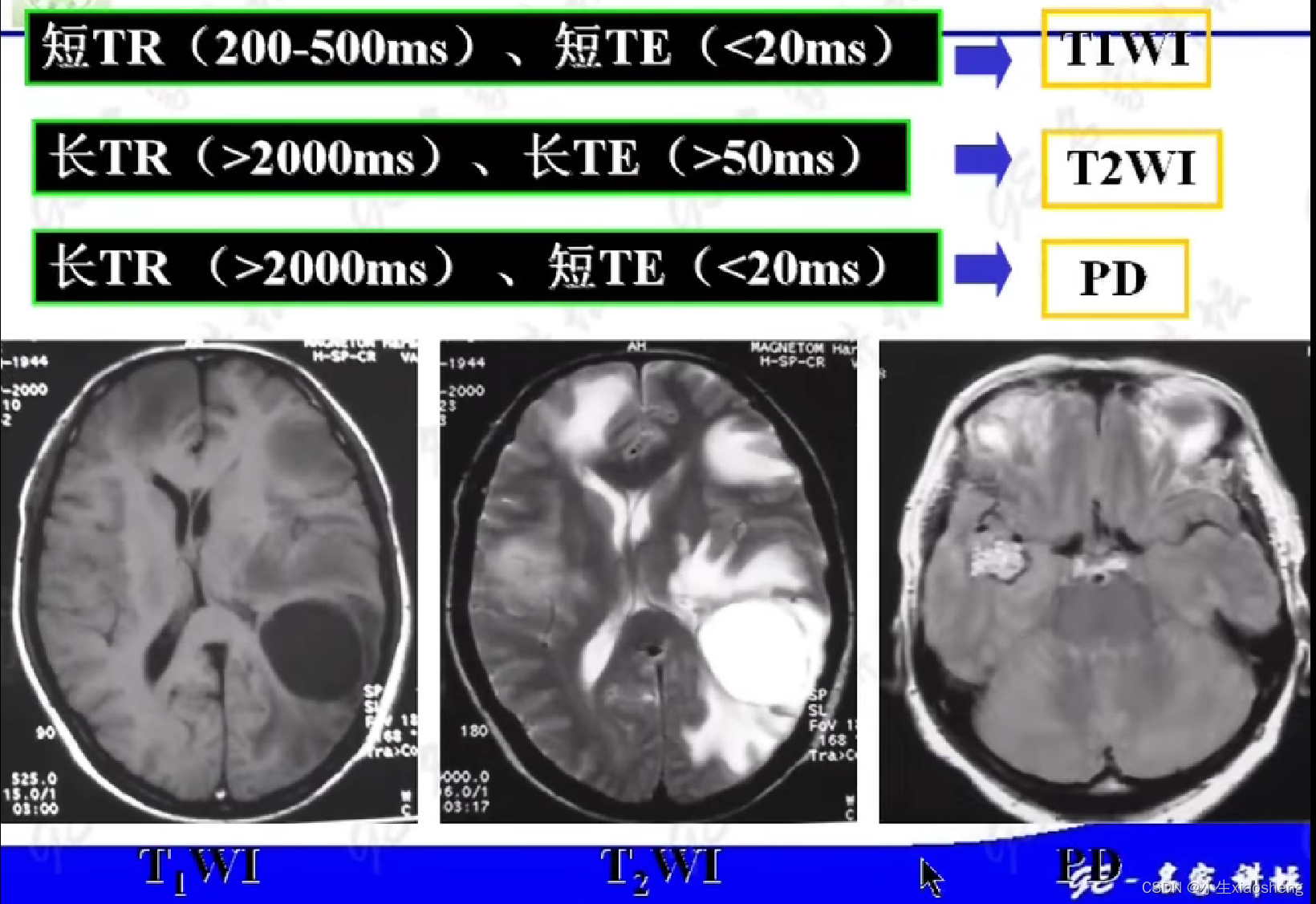

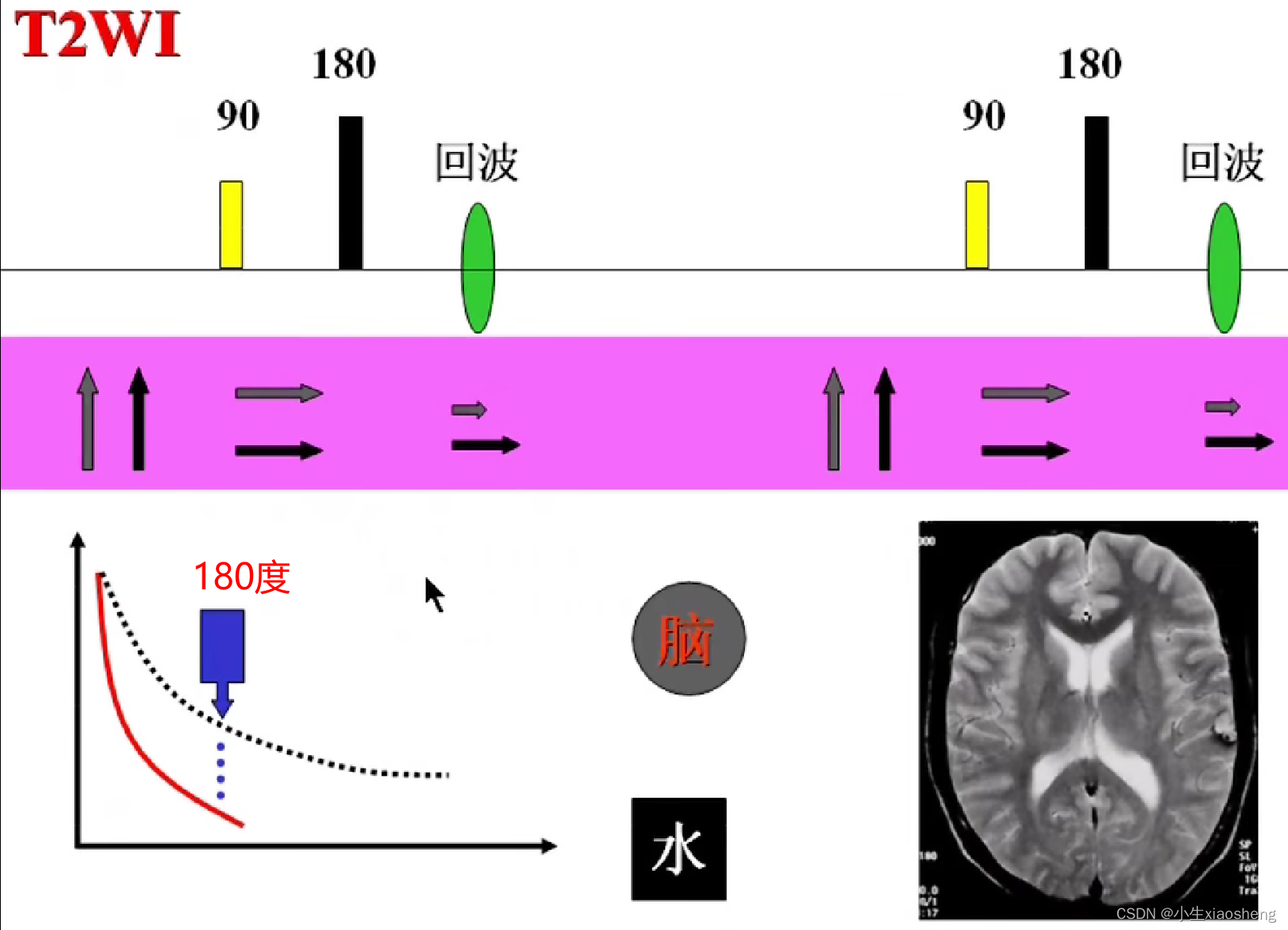

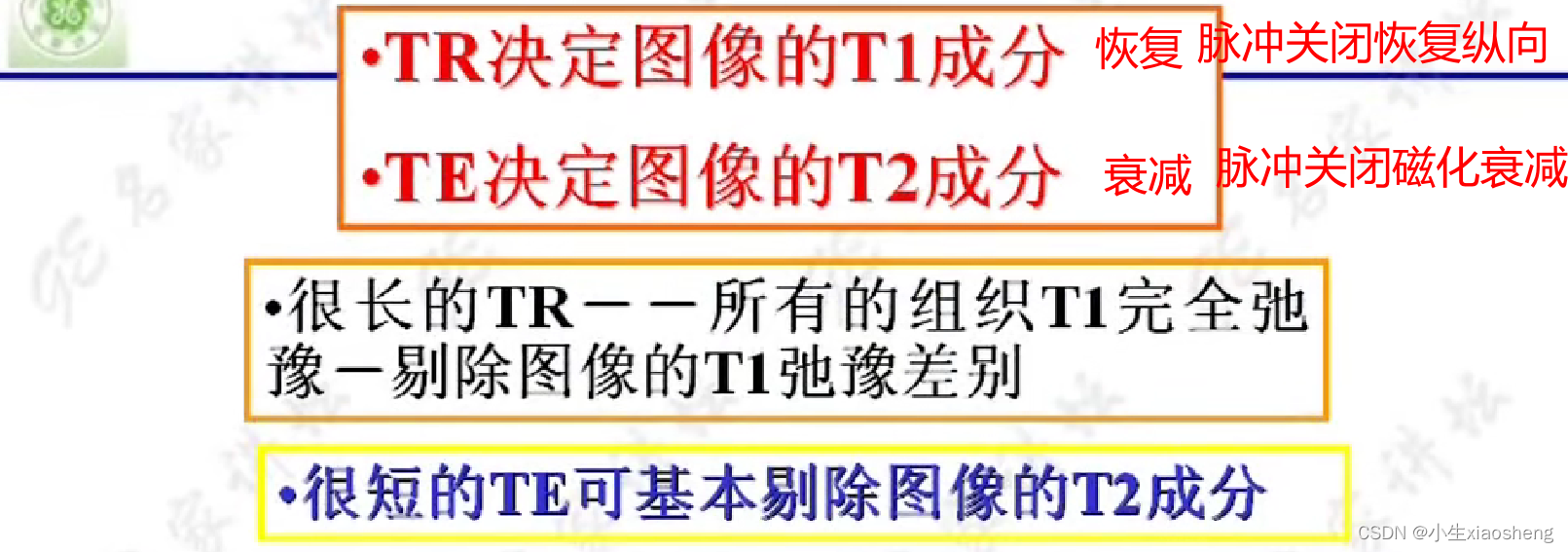

选择合适长的TE获得最好的T2对比：一般TE选择两种组织生物T2值附近可获得最好的T2对比。

选择合适短的TR获得最好的T1对比：一般TR选择两种组织生物T1值附近可获得最好的T1对比。

2.快速自旋回波及其衍生序列

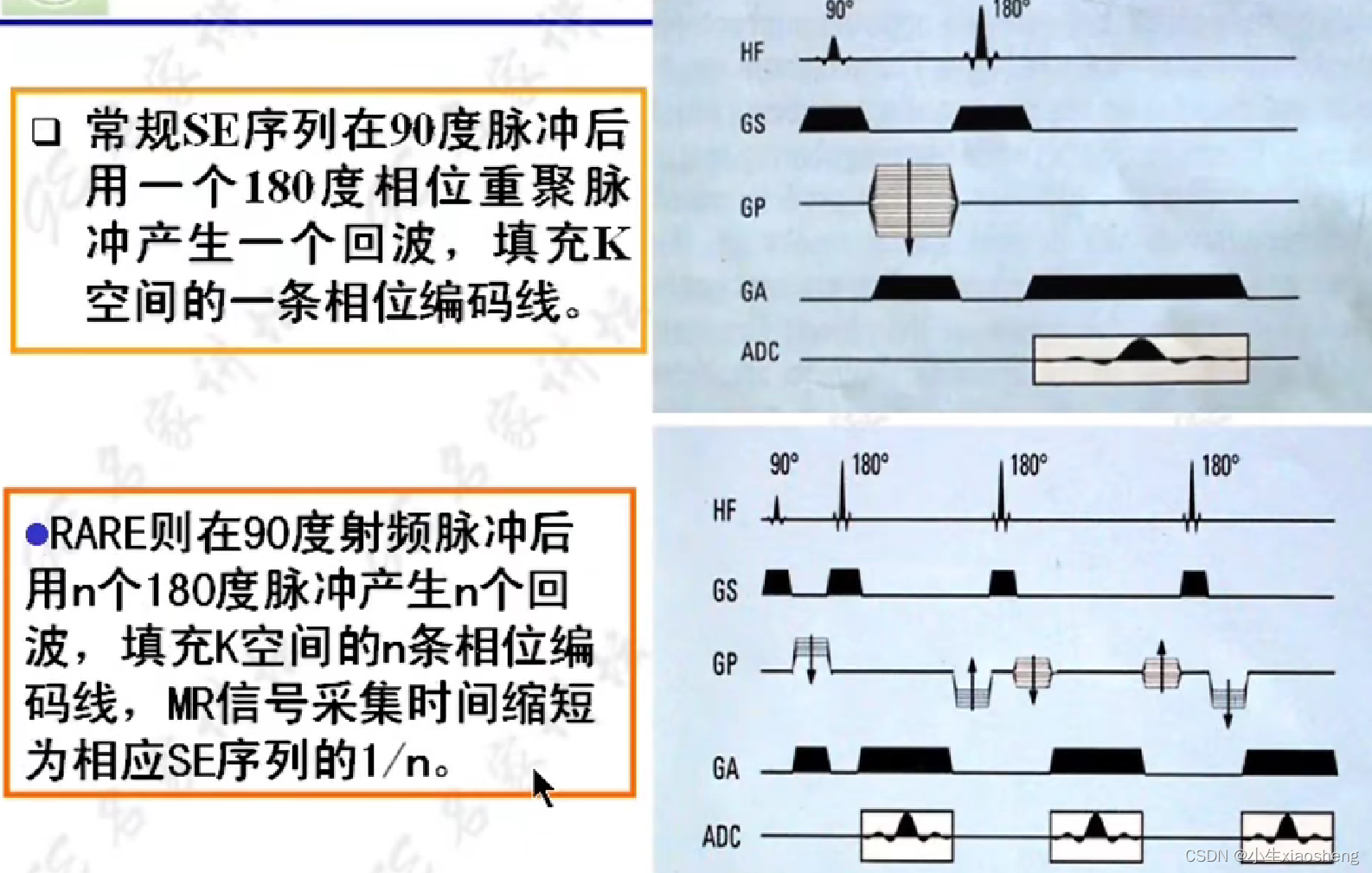

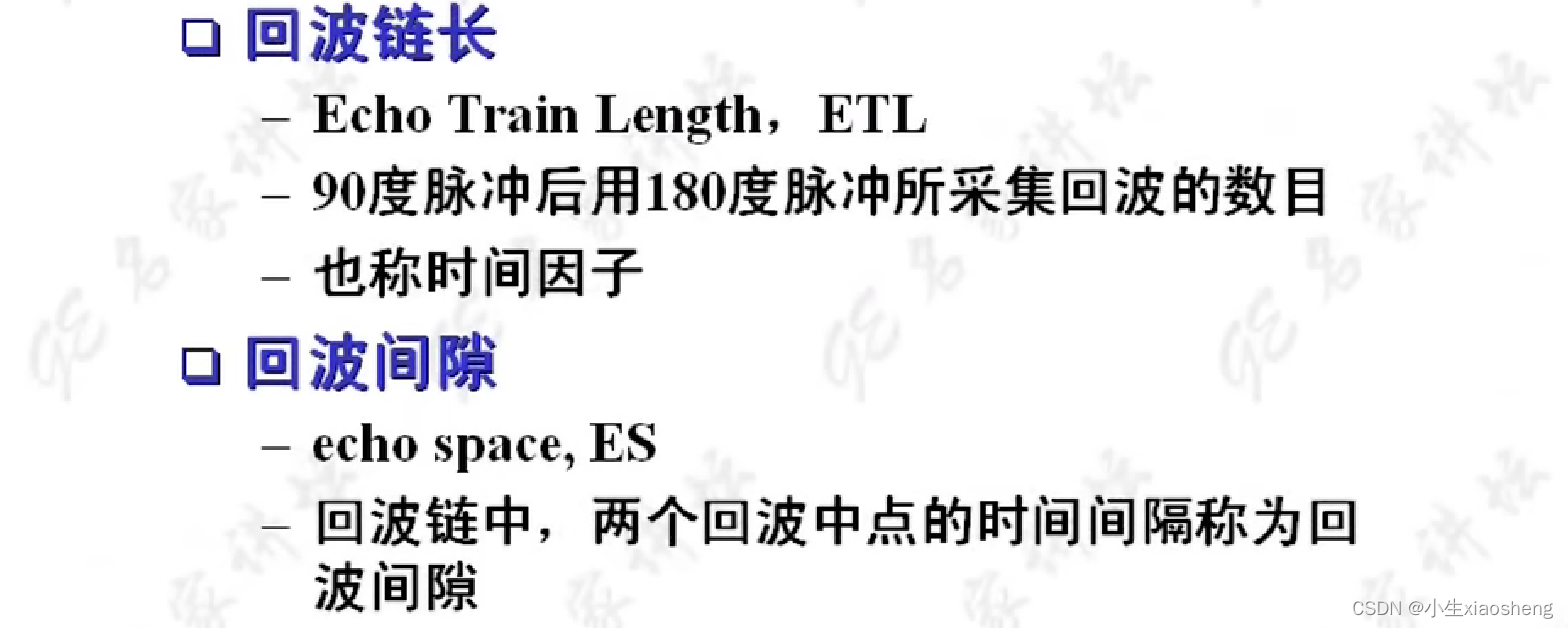

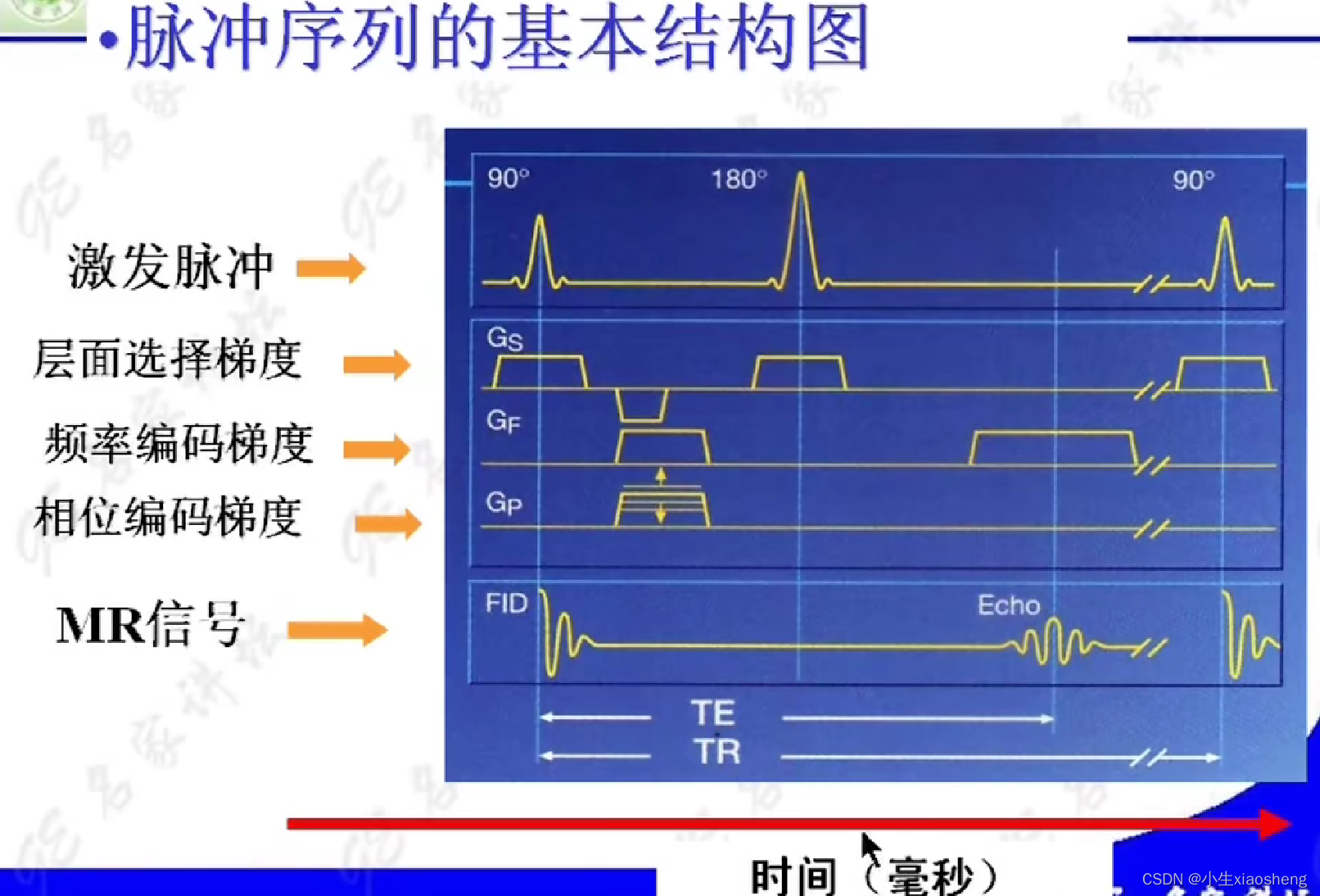

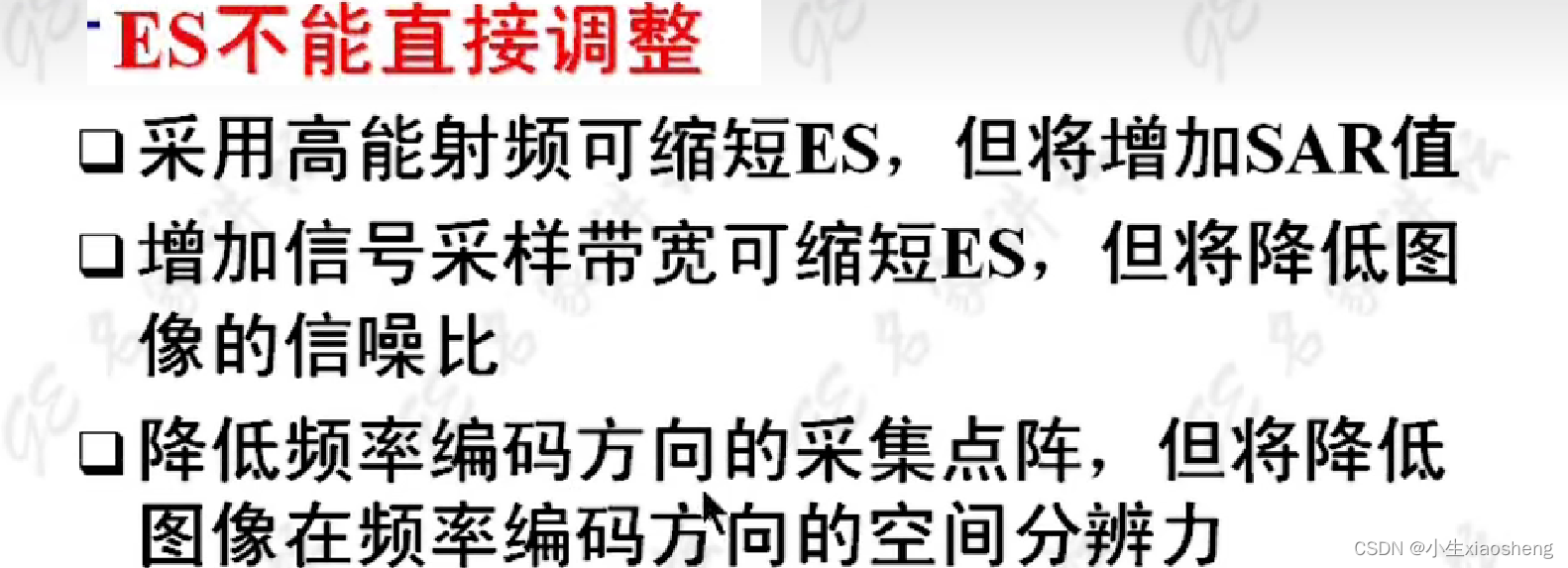

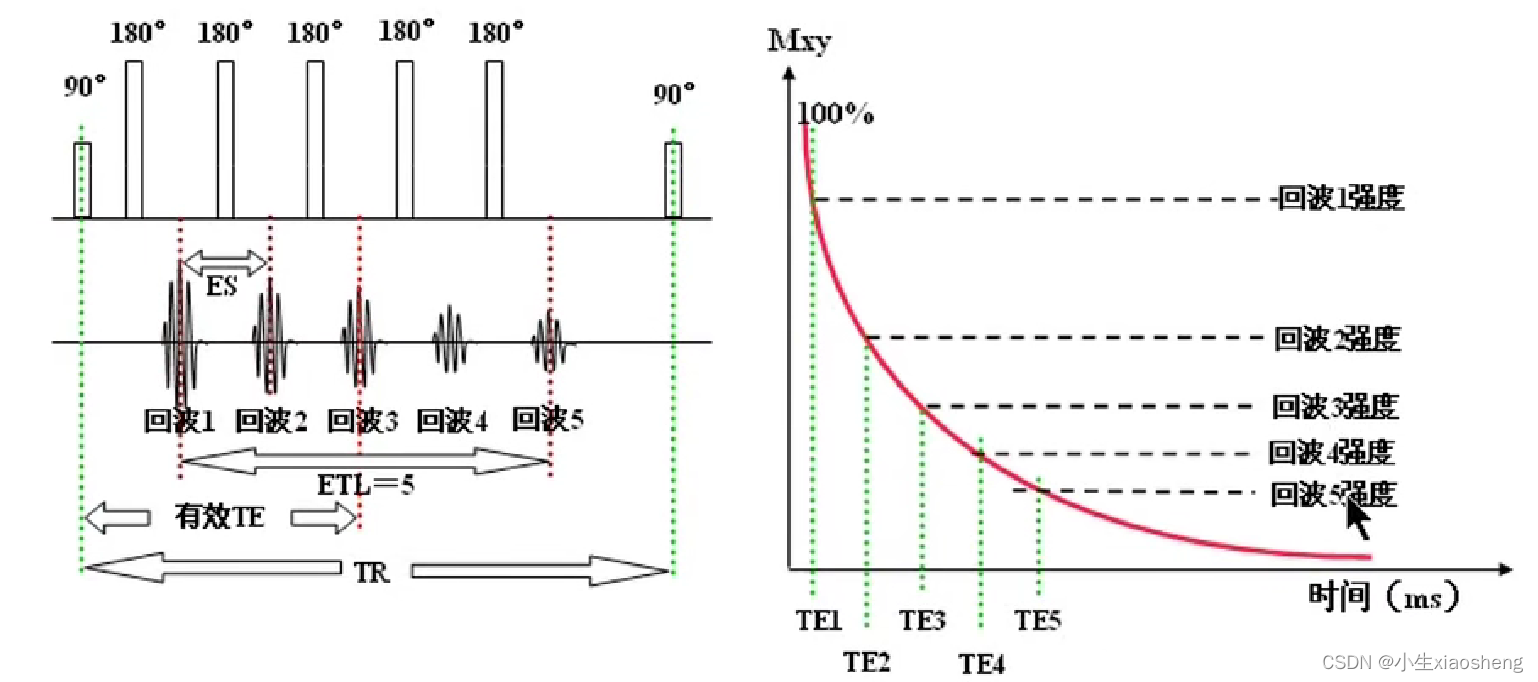

因为这里有很多的180度，所以一次能填充很多K空间线。两个90度之间的时间还是叫做TR，180度的个数叫做ETL，90度到中间个数的180度叫做有效TE，两个180度之间的叫做ES。

FSE序列图像尚脂肪组织信号增高

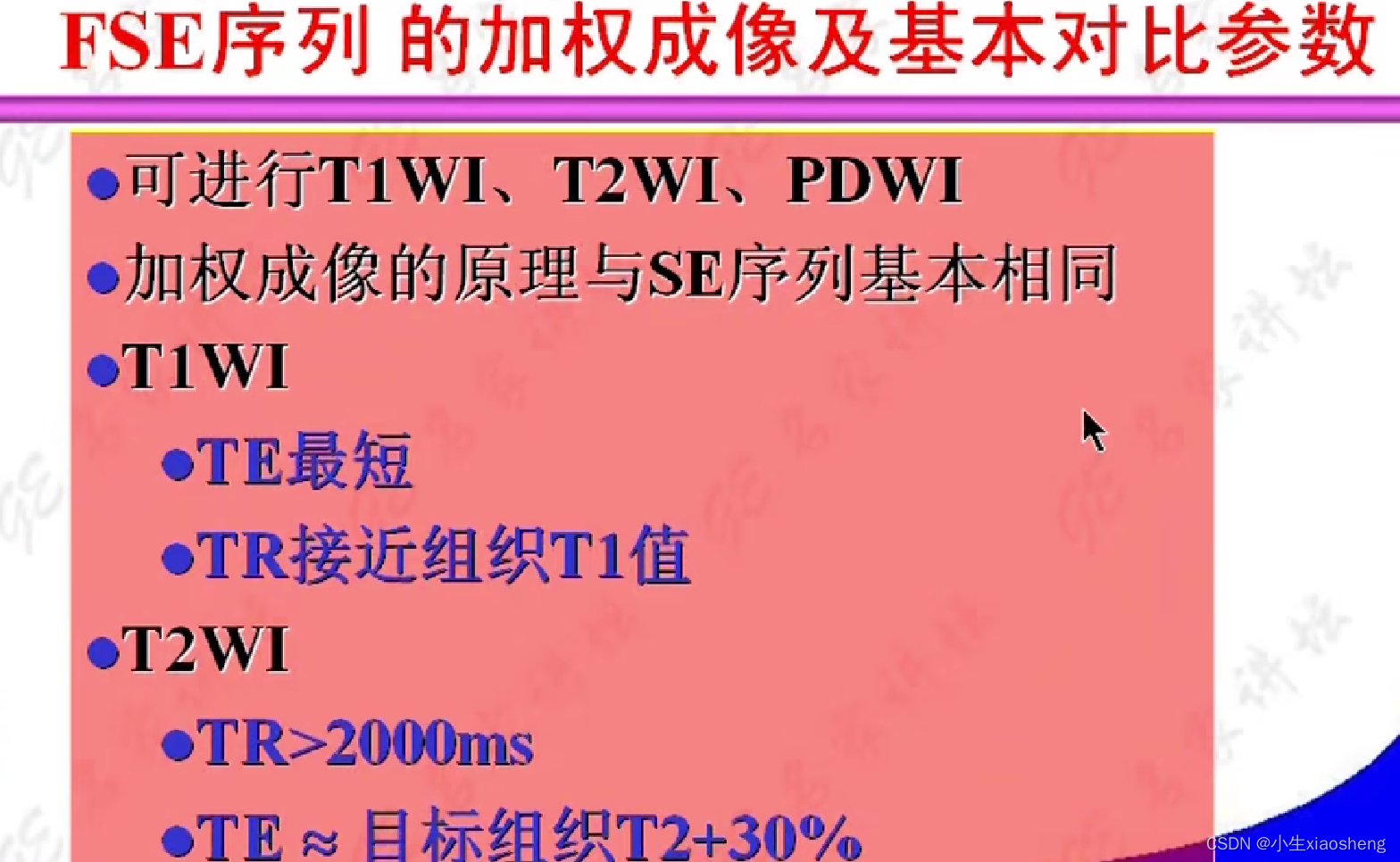

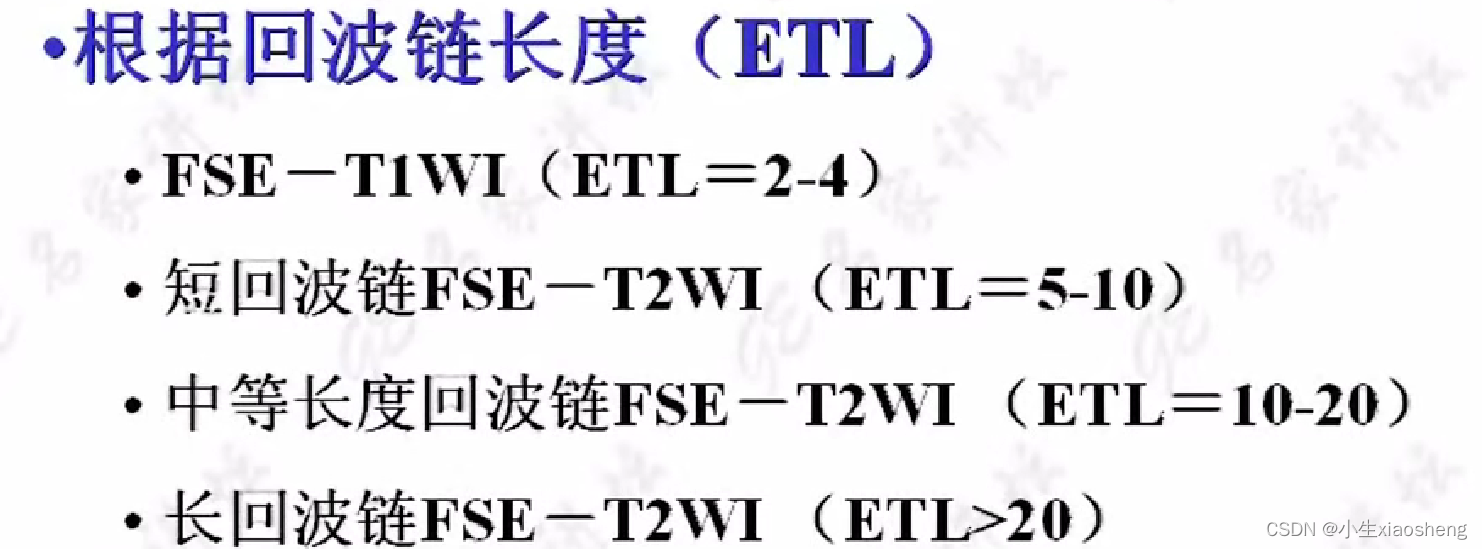

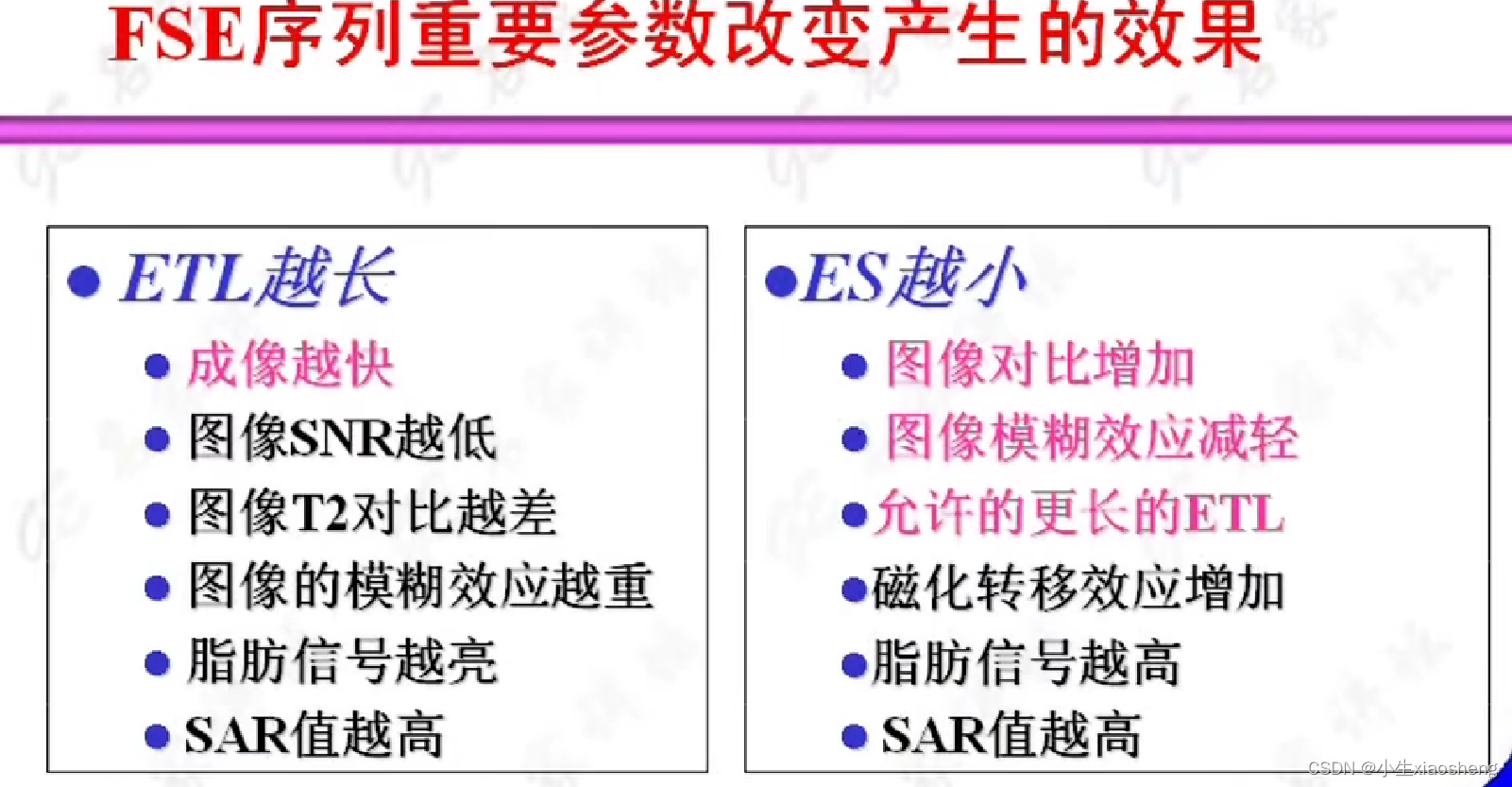

根据ETL的长度对FSE进行分类，不想了解这个分类所做的具体事情了😵

通过对上面几种小改进，那么最后FSE的图片就会得到一定精度的提升。

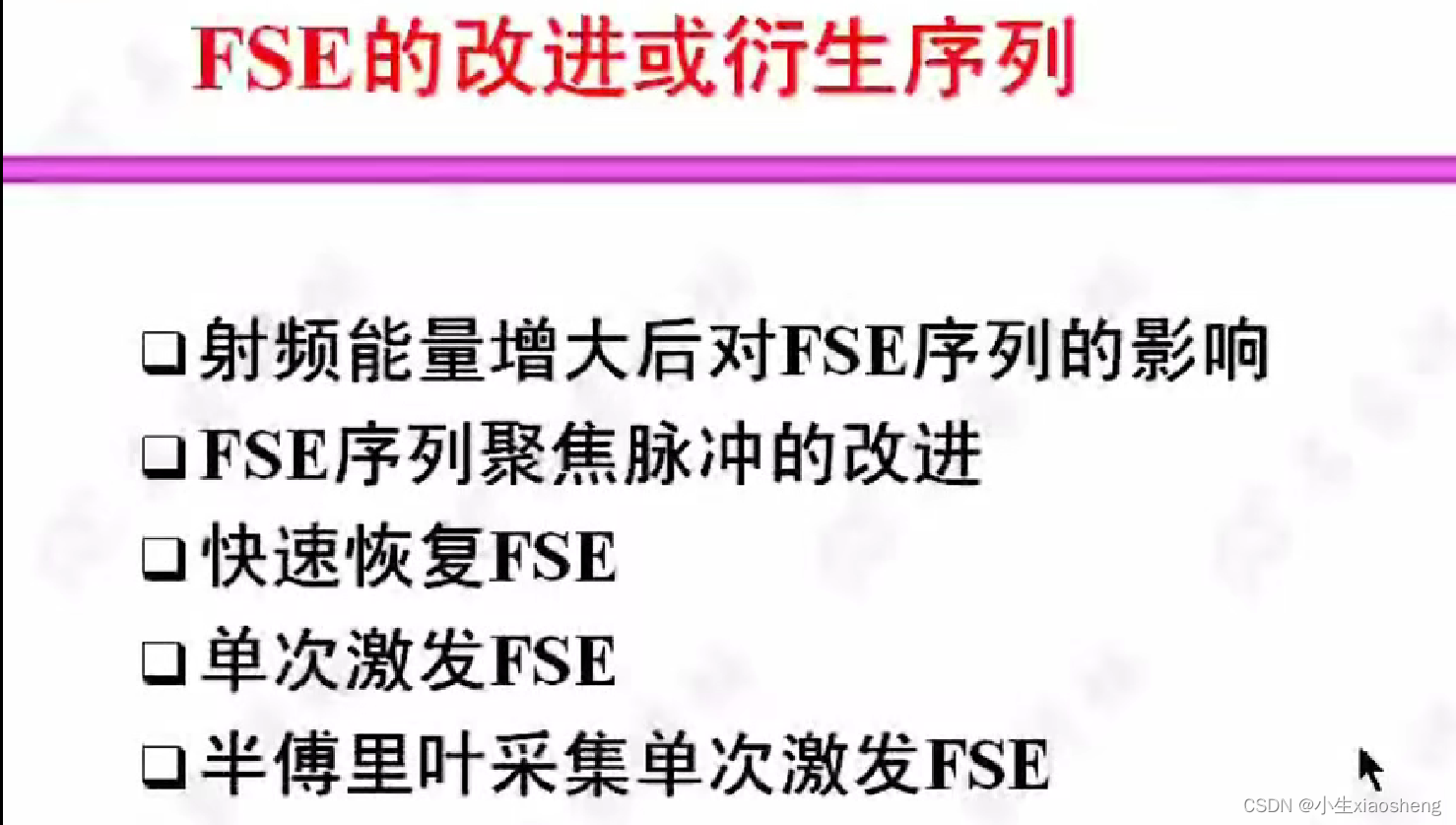

一一对应：射频能量放大之后ES对应时间就减少了；聚焦就是改变180度角度，慢慢增大到180度，这样图片就变清楚一点；快速恢复就是添加一个负90度脉冲让其更快恢复；单次激发就是90度之后全部为180度把整个K空间填满；半傅里叶采集单次激发FSE=半傅里叶技术+单次激发+FSE原理就是K空间理论上两边是对称的，所以我们就脉冲一半，剩下的就用这一半来填充。

四、反转恢复类序列

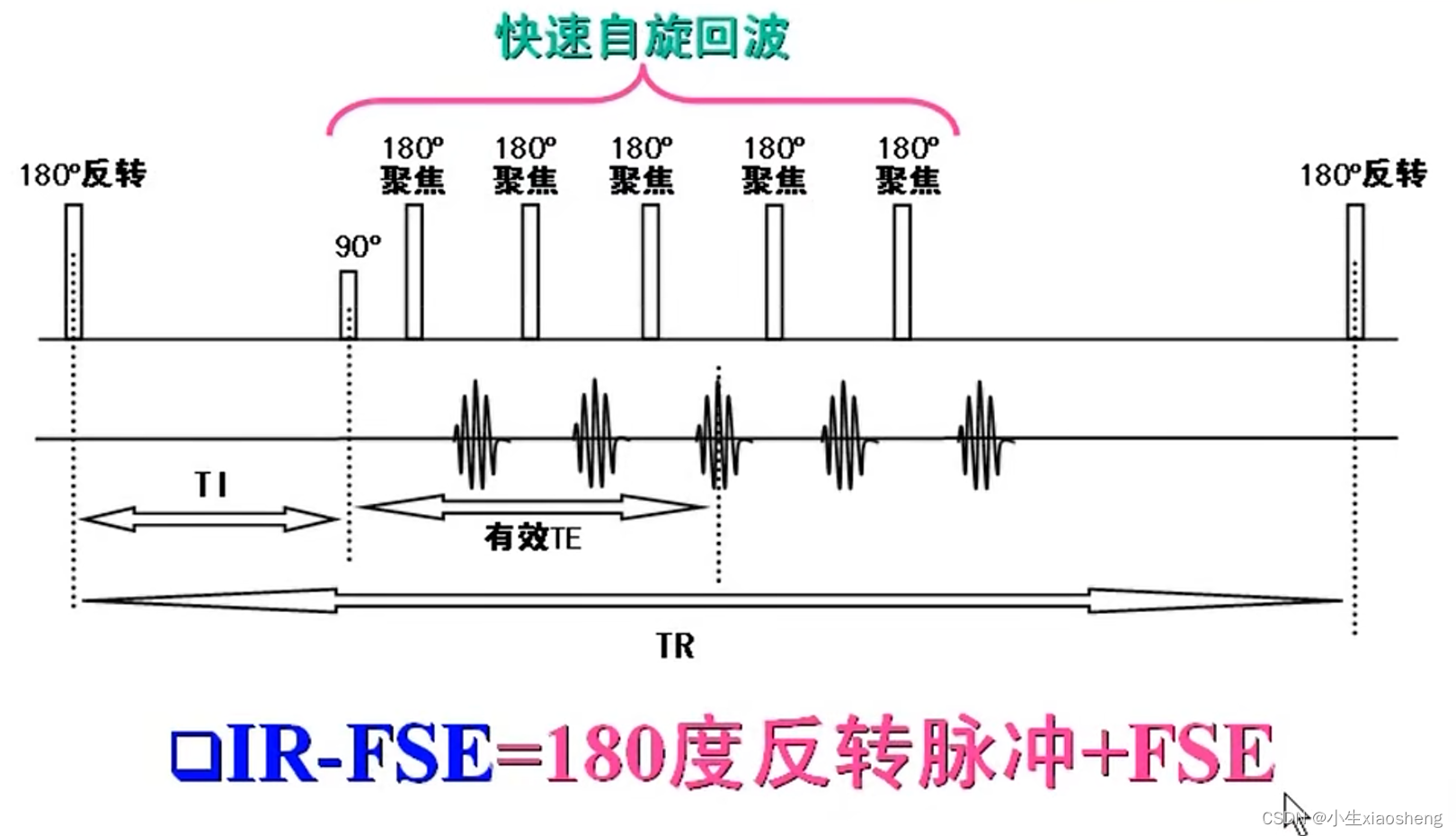

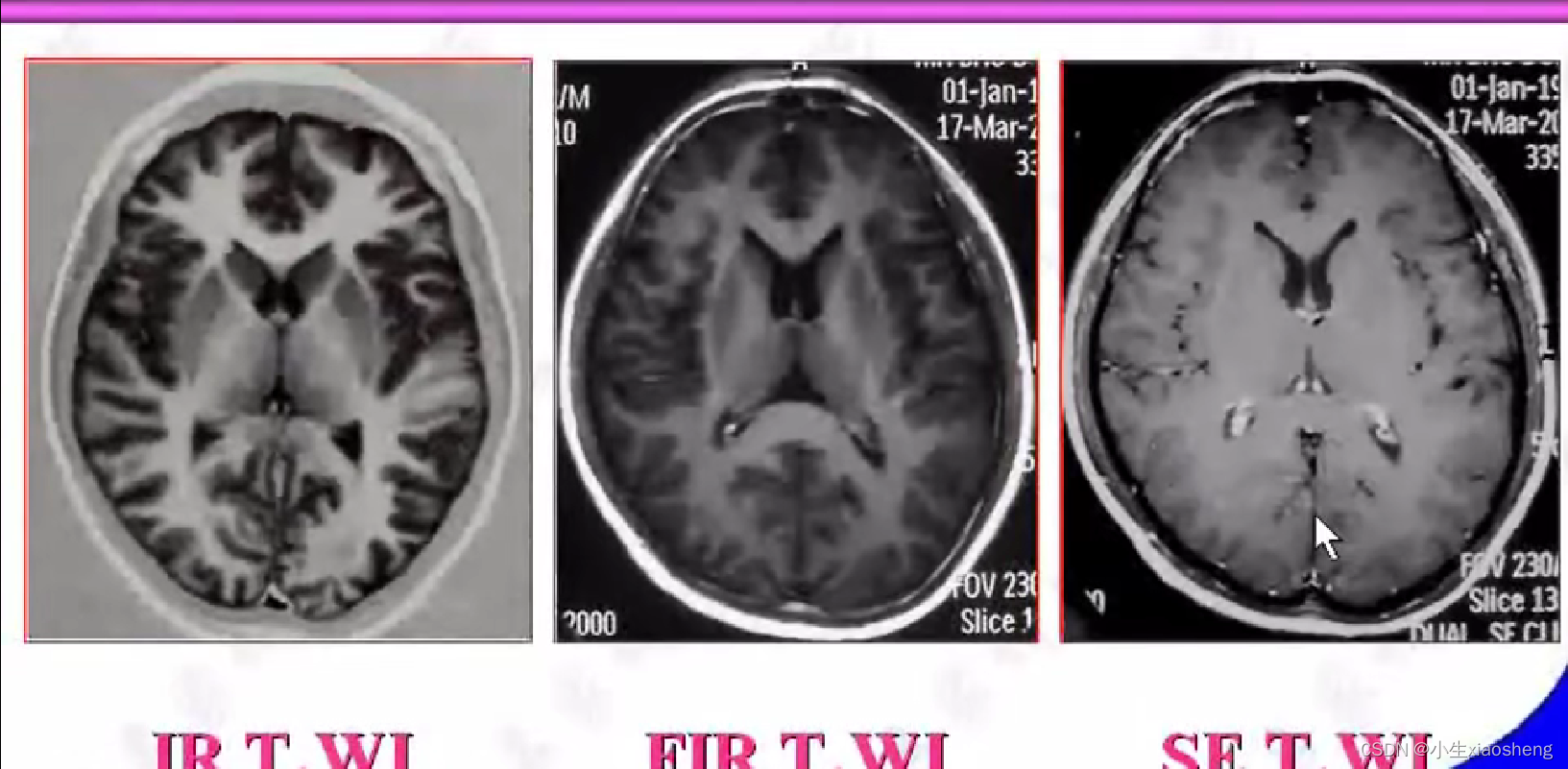

1.反转恢复序列

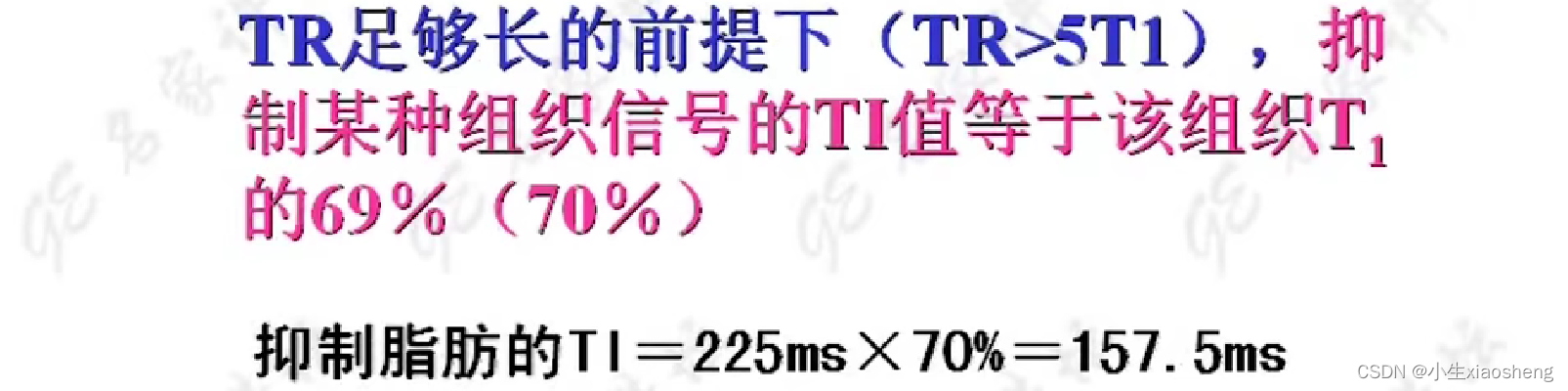

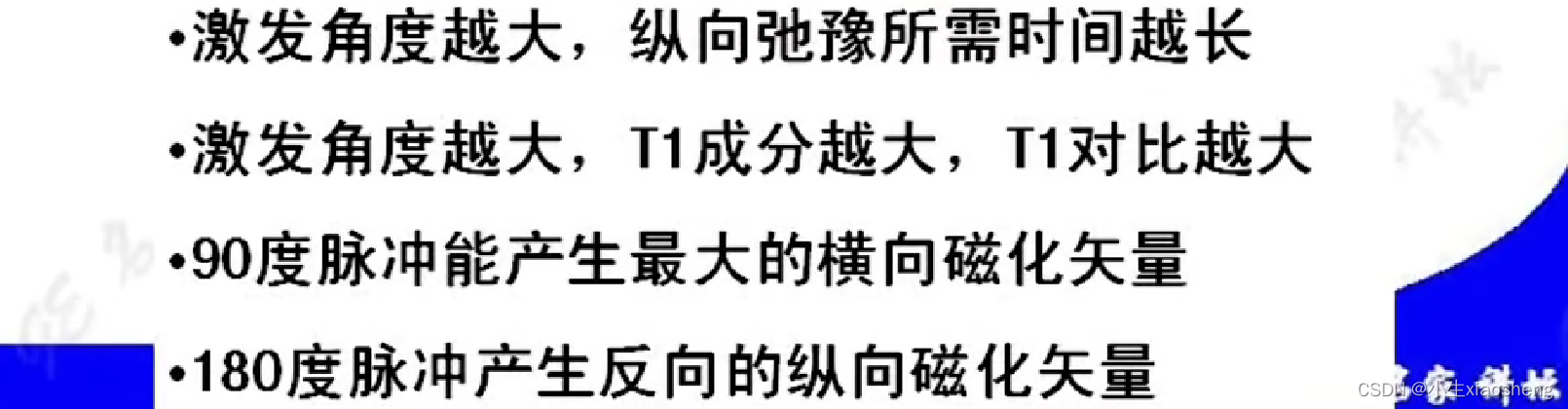

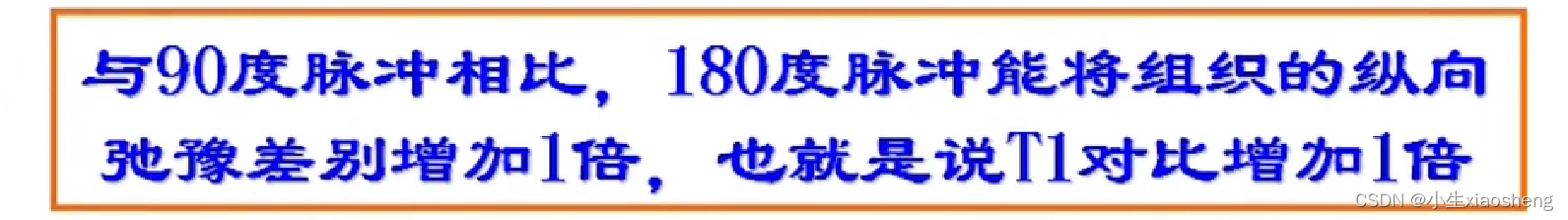

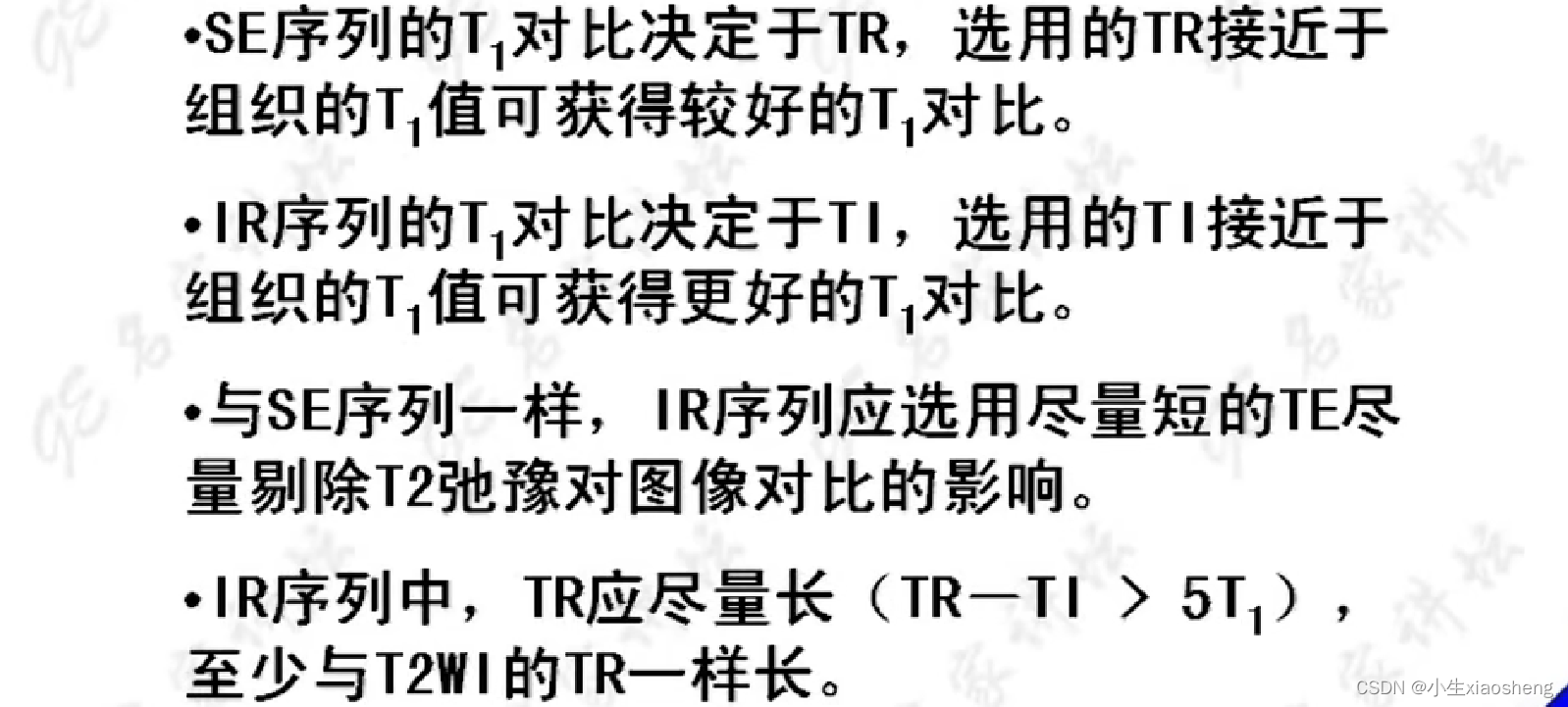

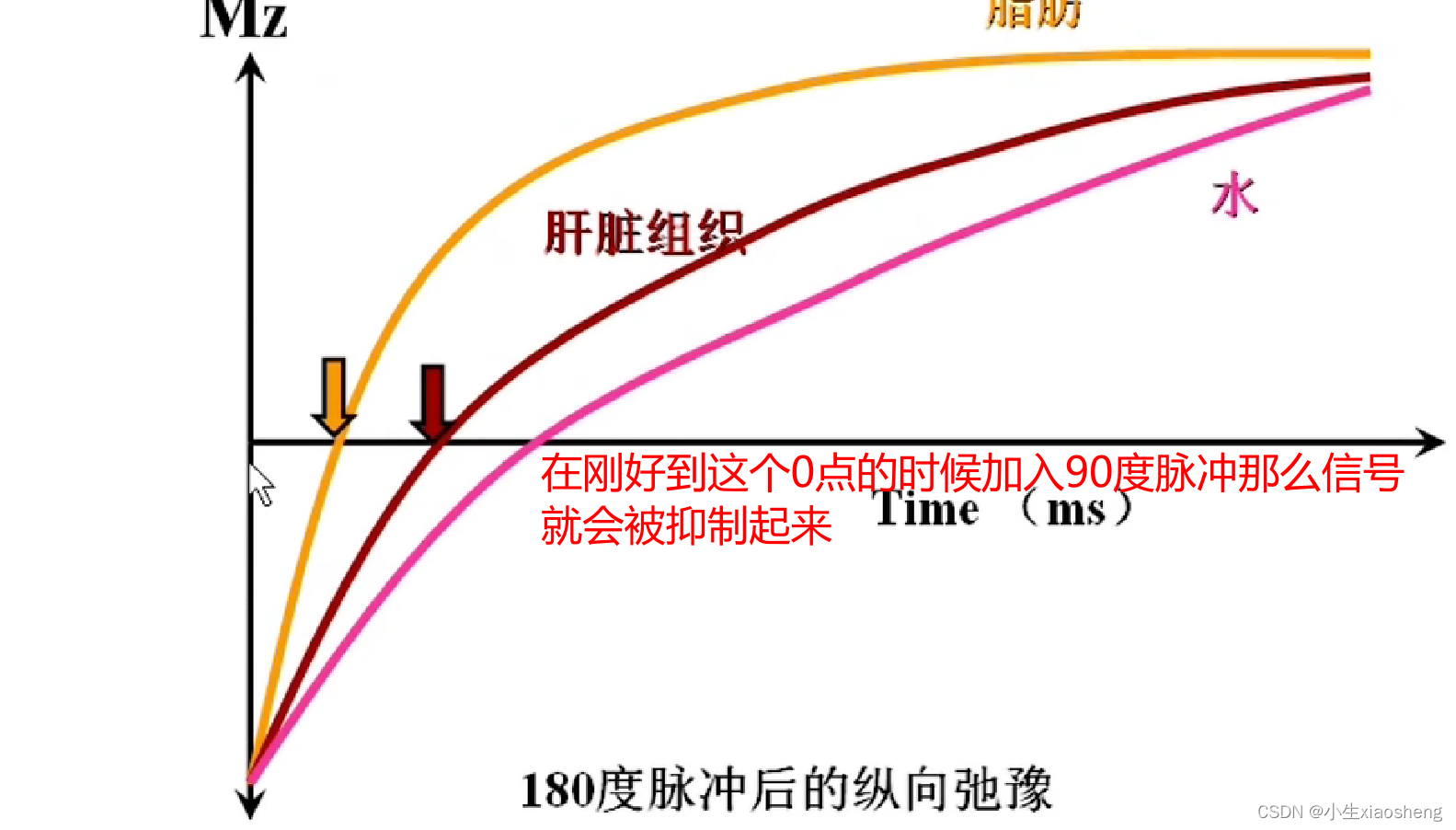

说明时间越长对应的差距也就越大，说明其结果对比好，更容易看出图片。其中TI为反转时间

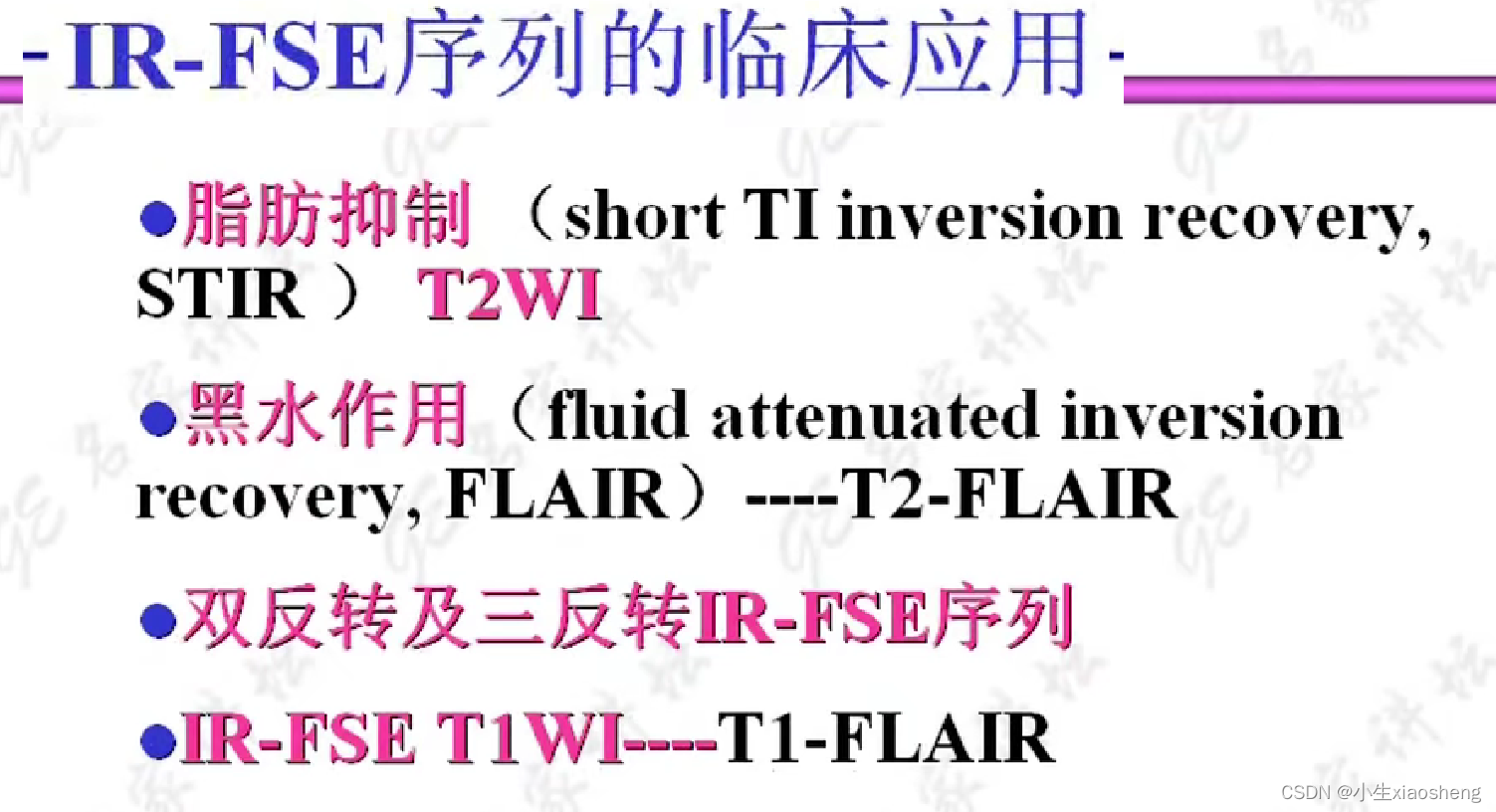

2.快速反转恢复序列

通过抑制那么在检查的时候就能针对性检查某种组织信号。几种应用我也不想看了😵

五、梯度回波类序列

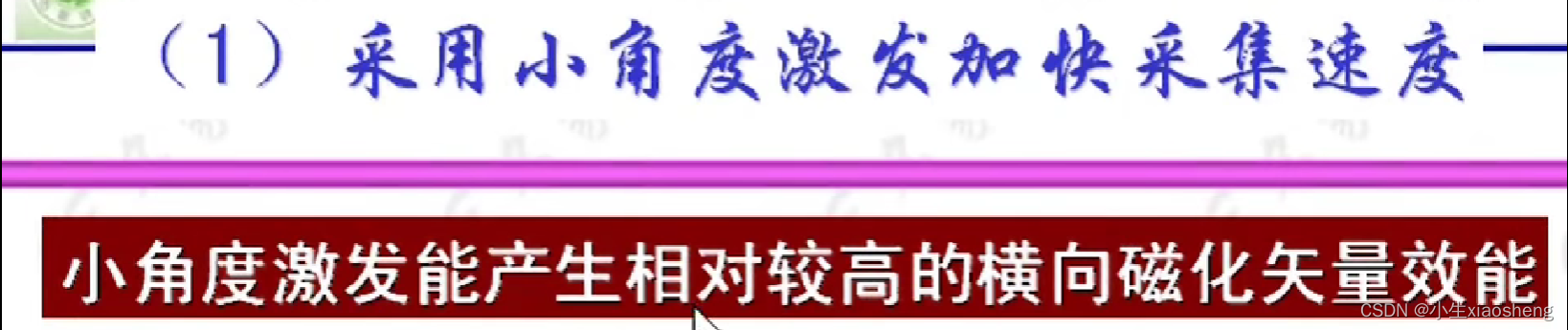

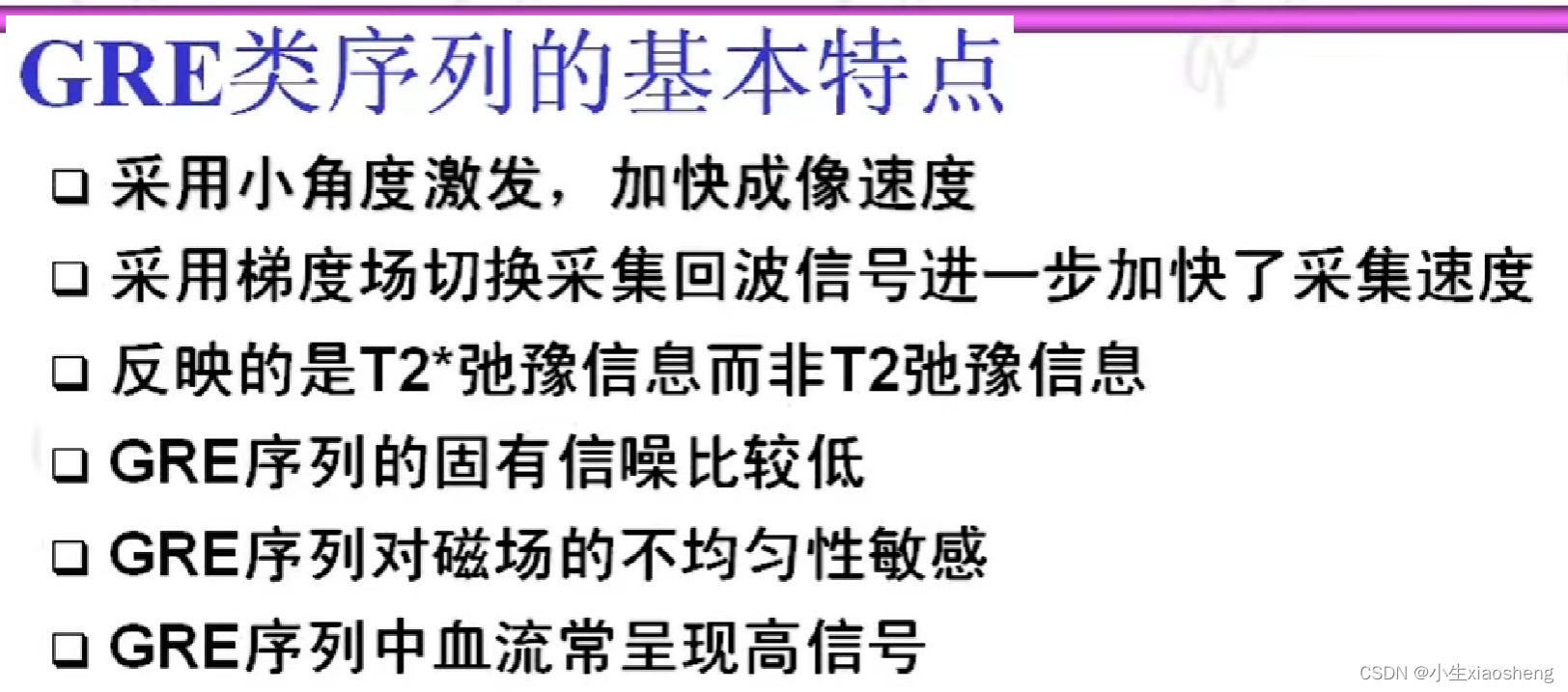

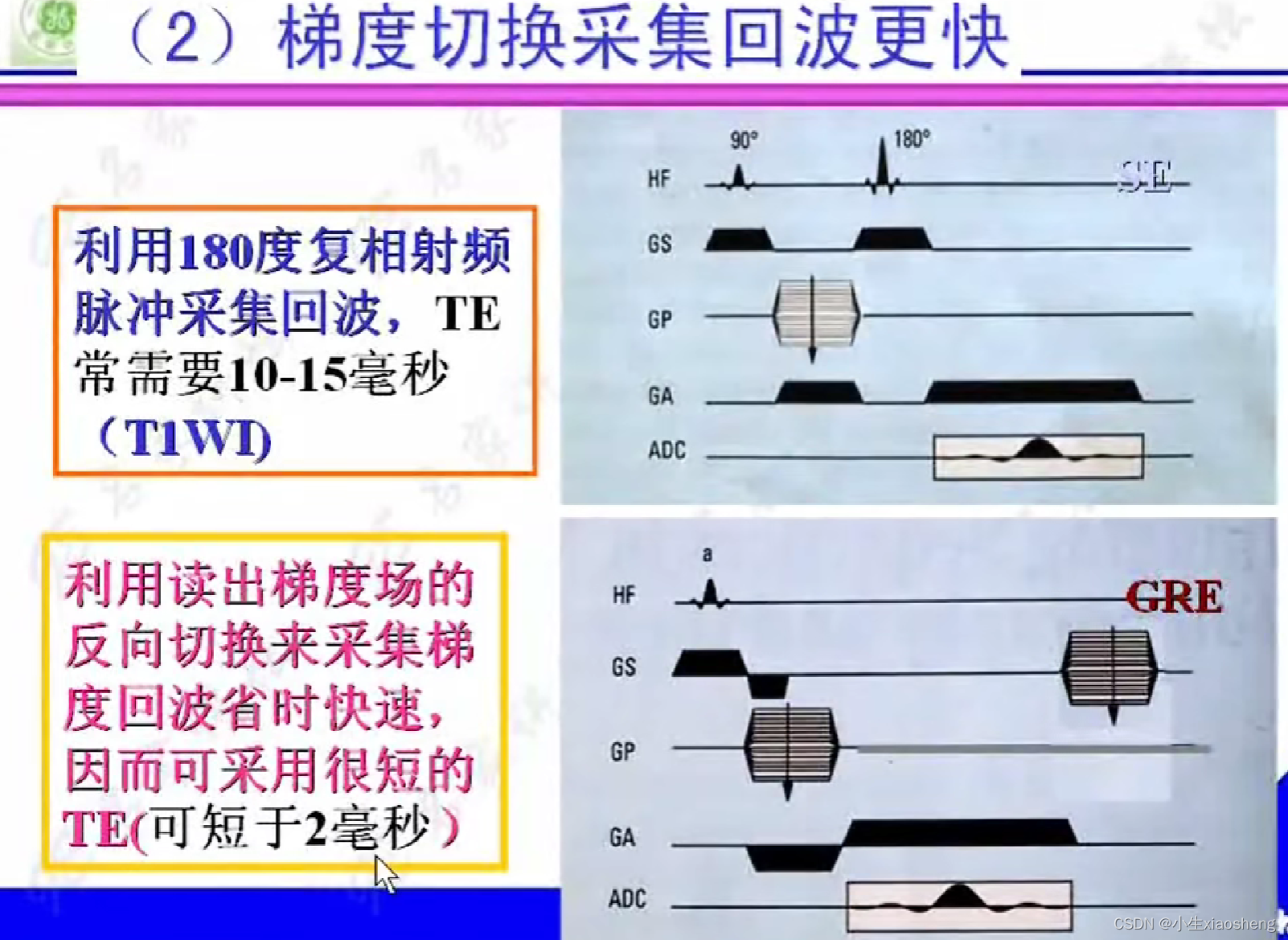

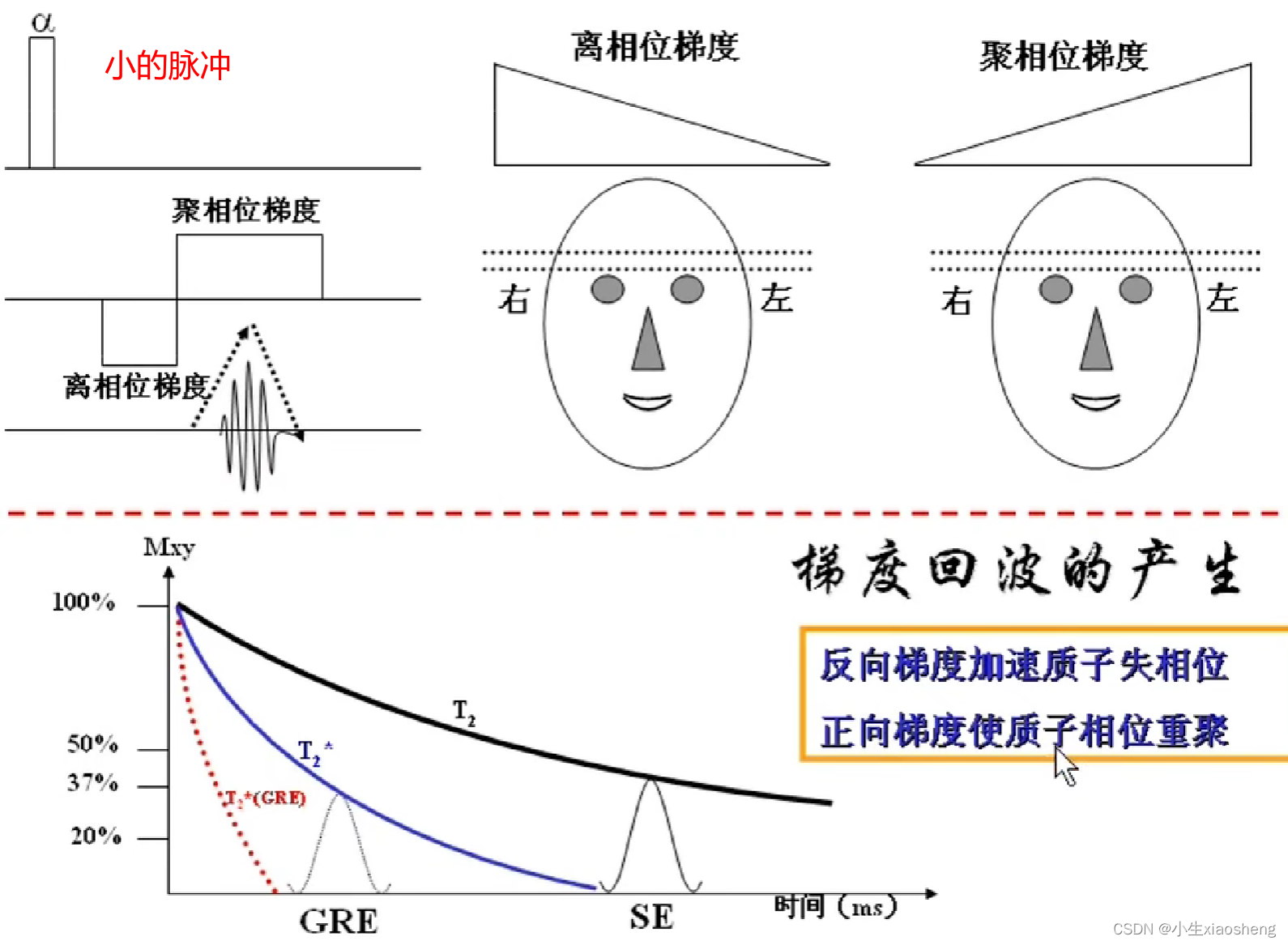

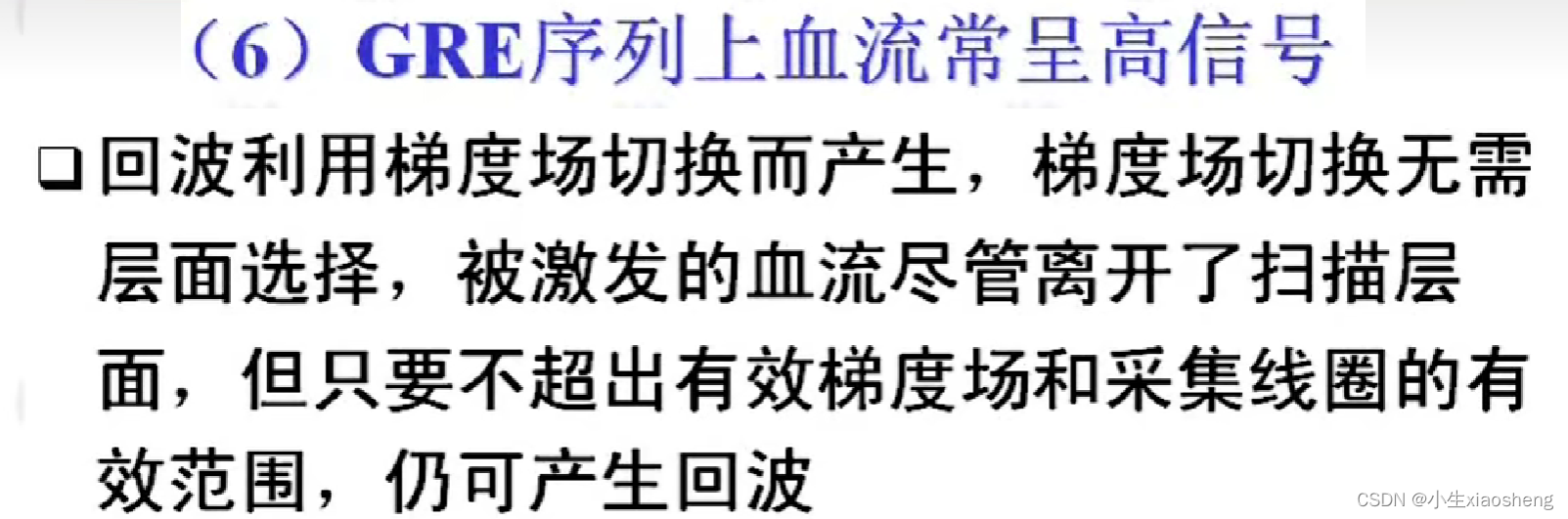

GRE就是梯度回波

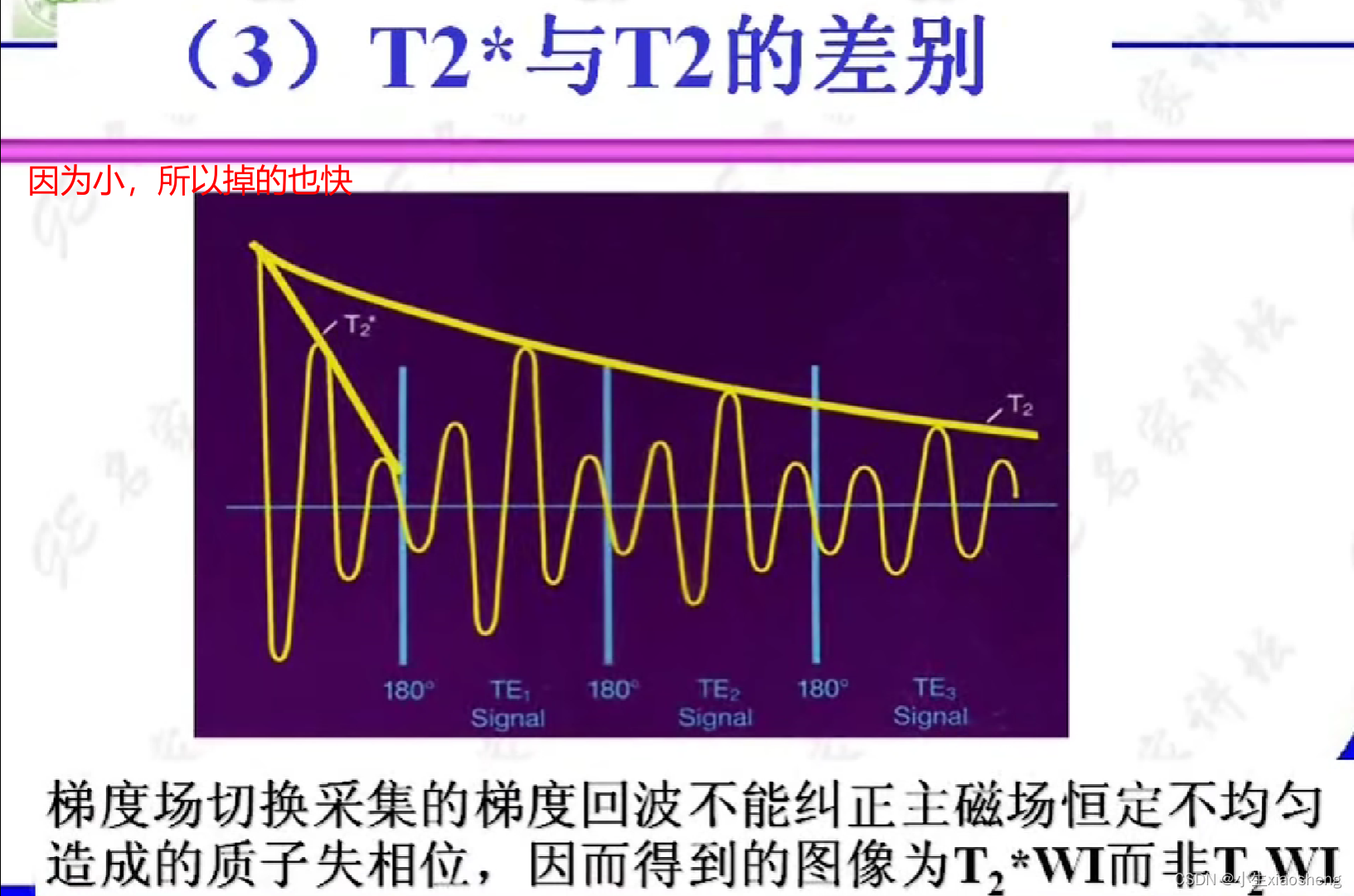

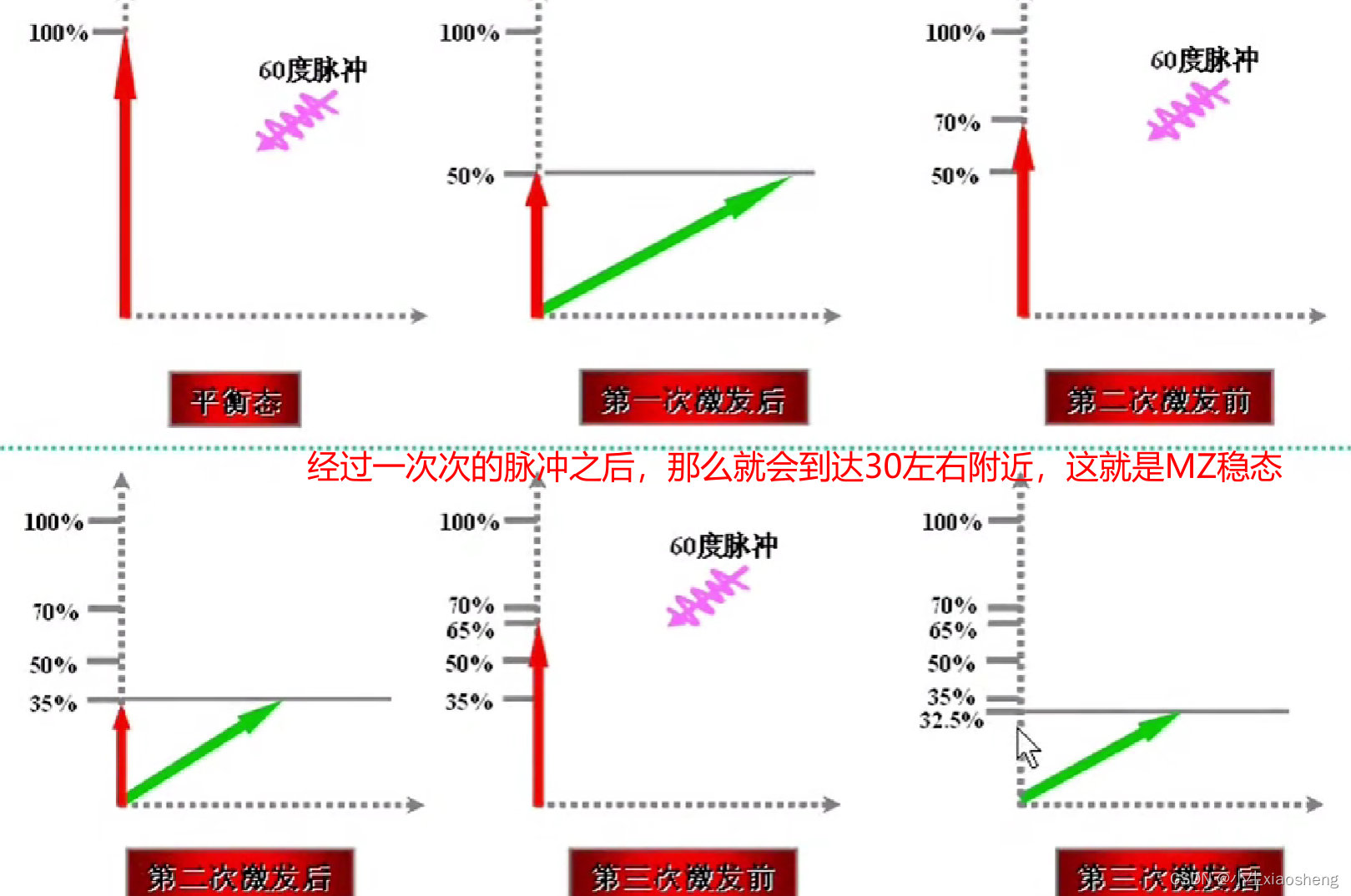

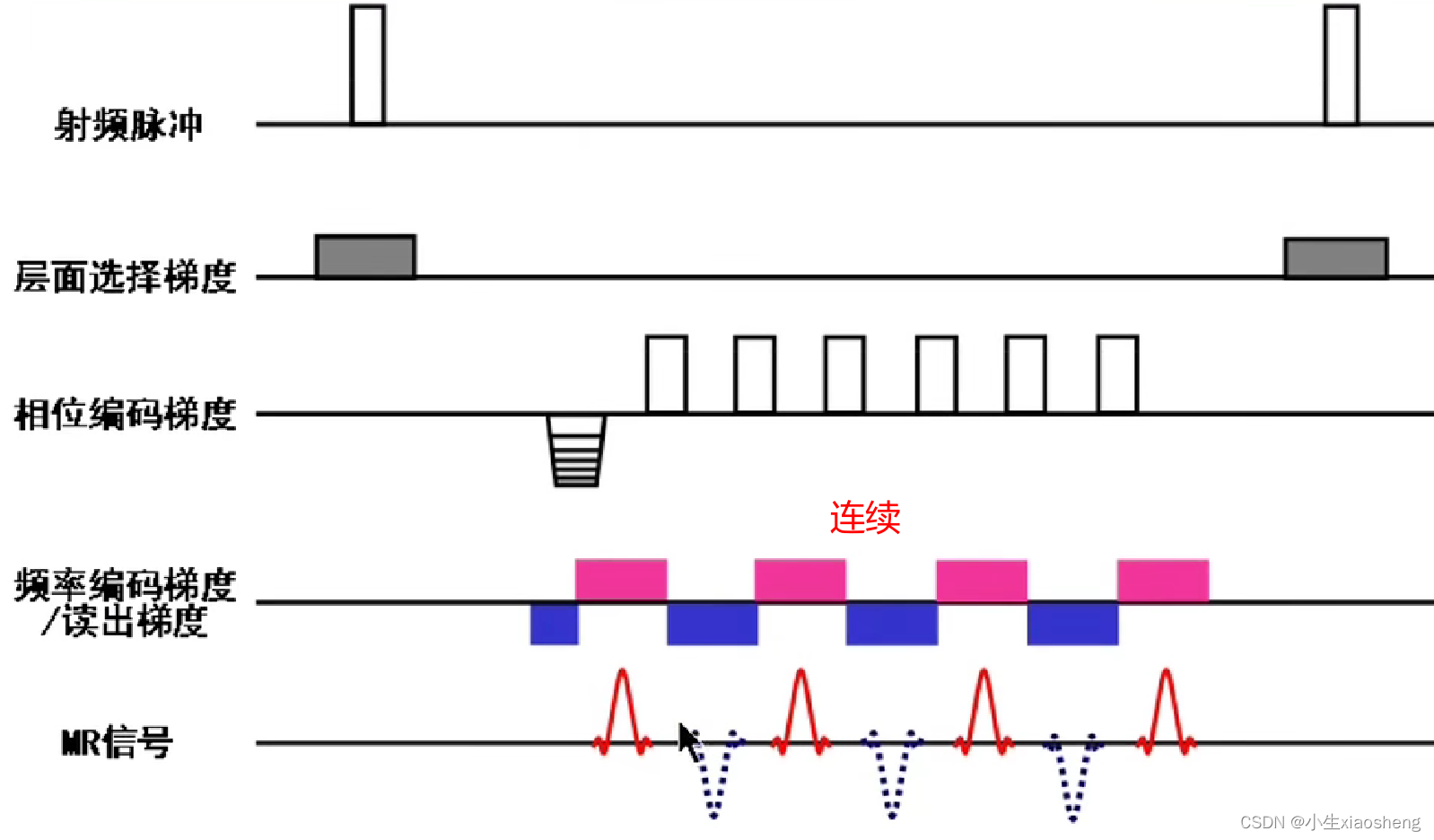

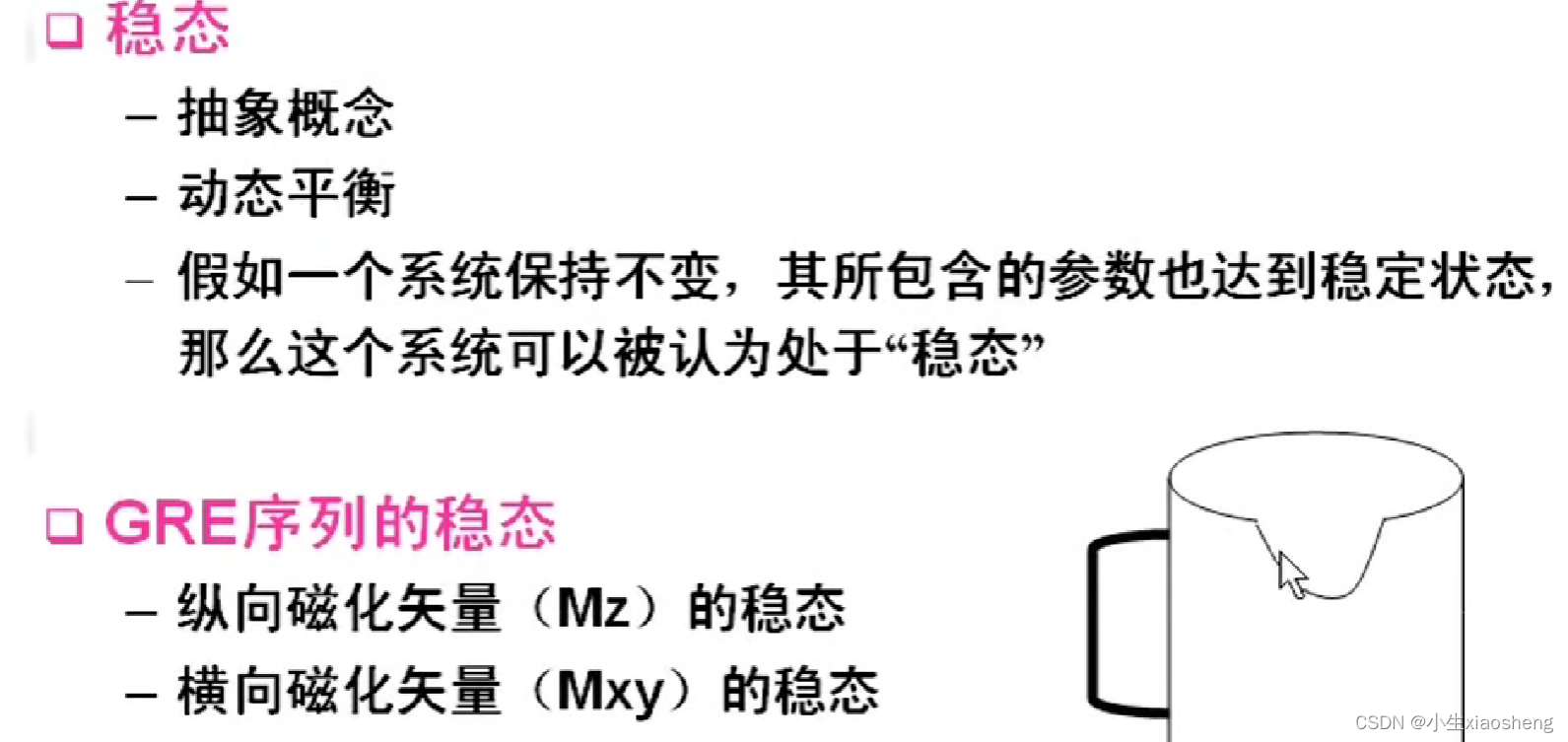

GRE序列中的稳态：流入的和流出的量是一样的，那么容器中的数据一直都是一样的。

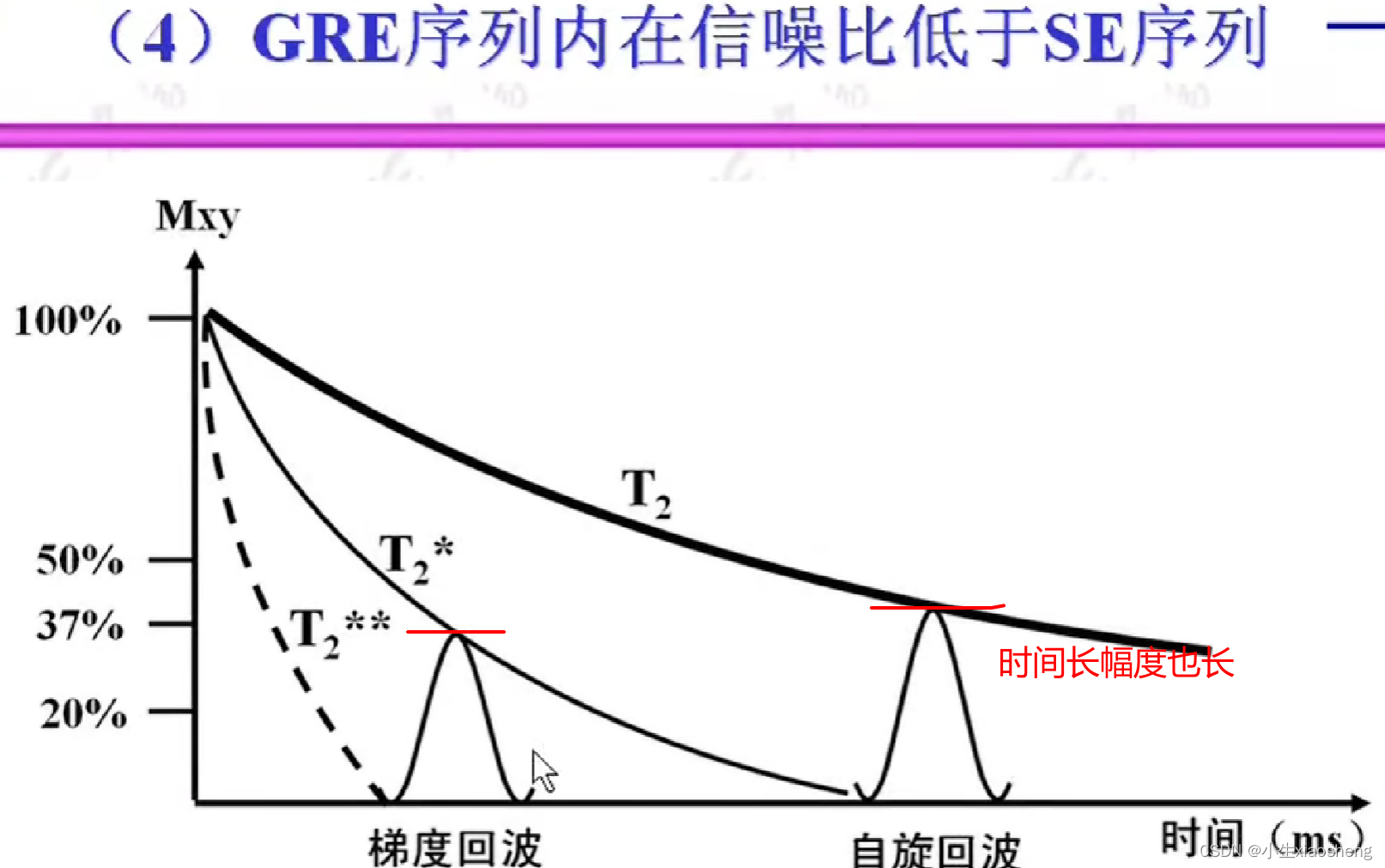

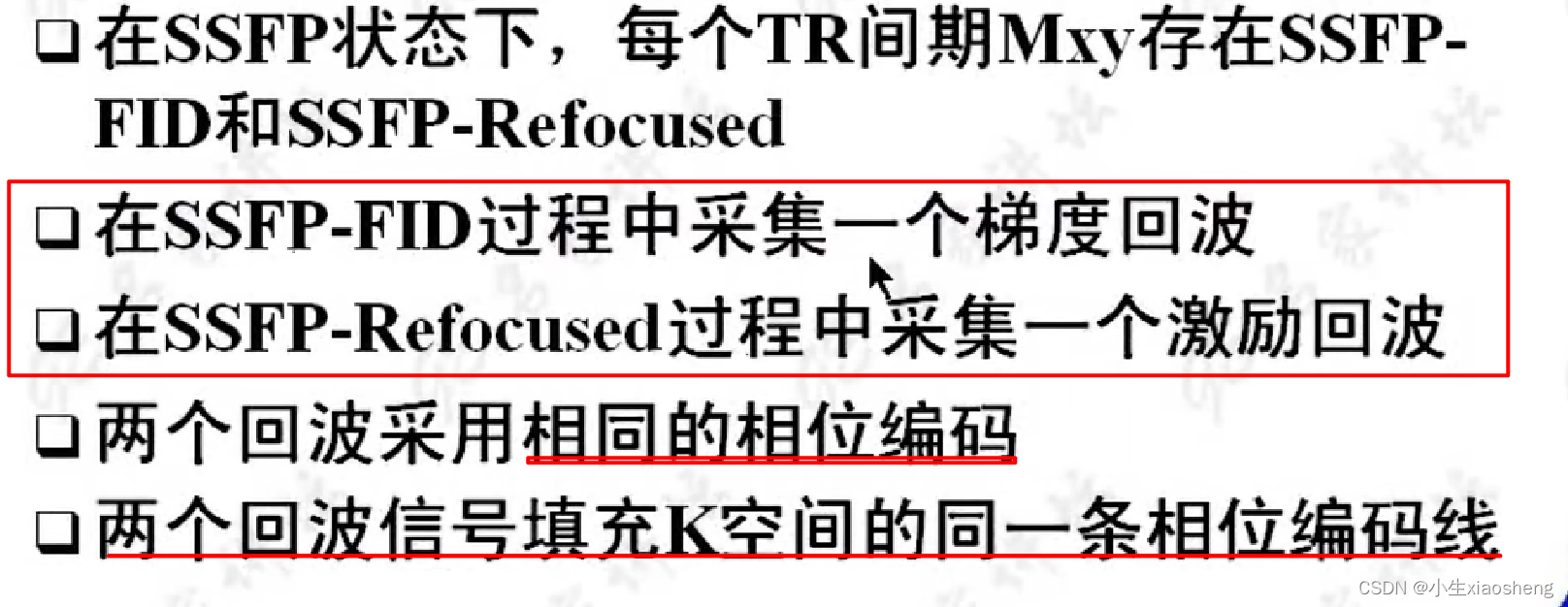

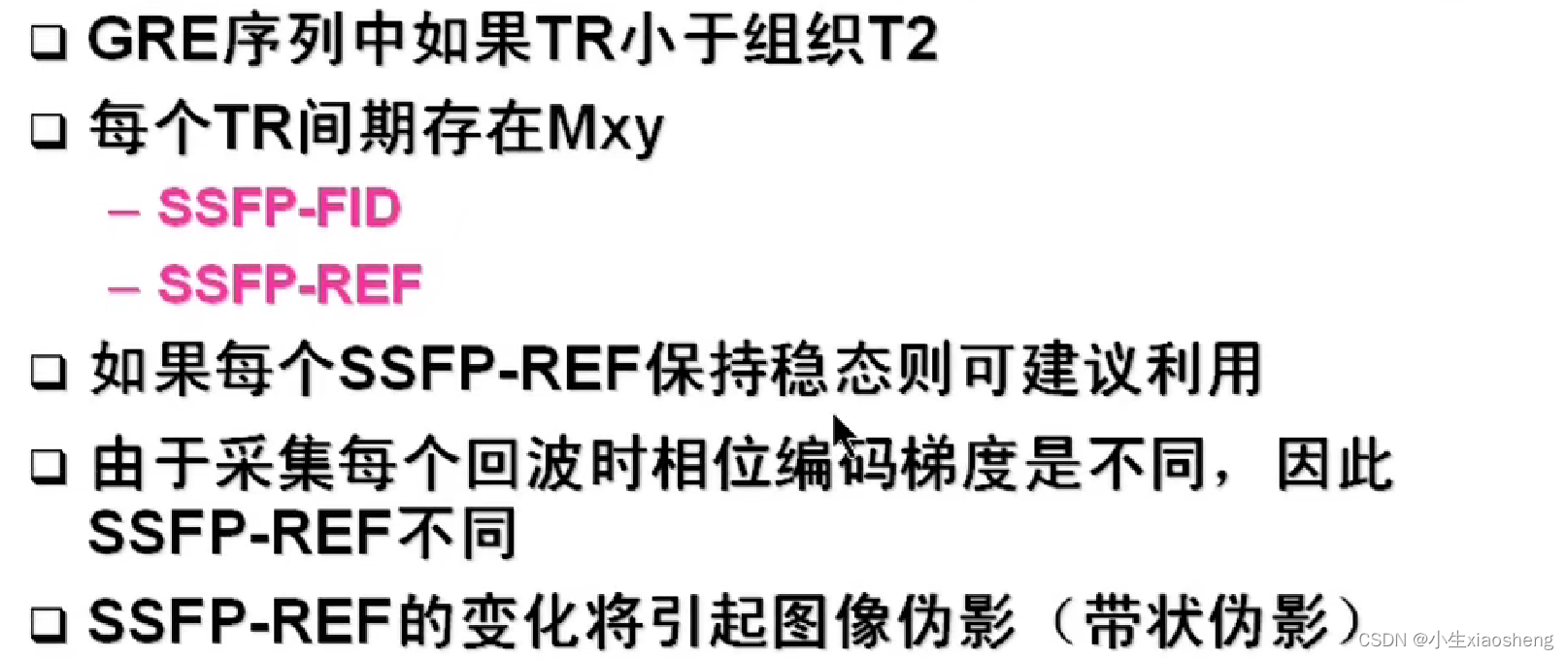

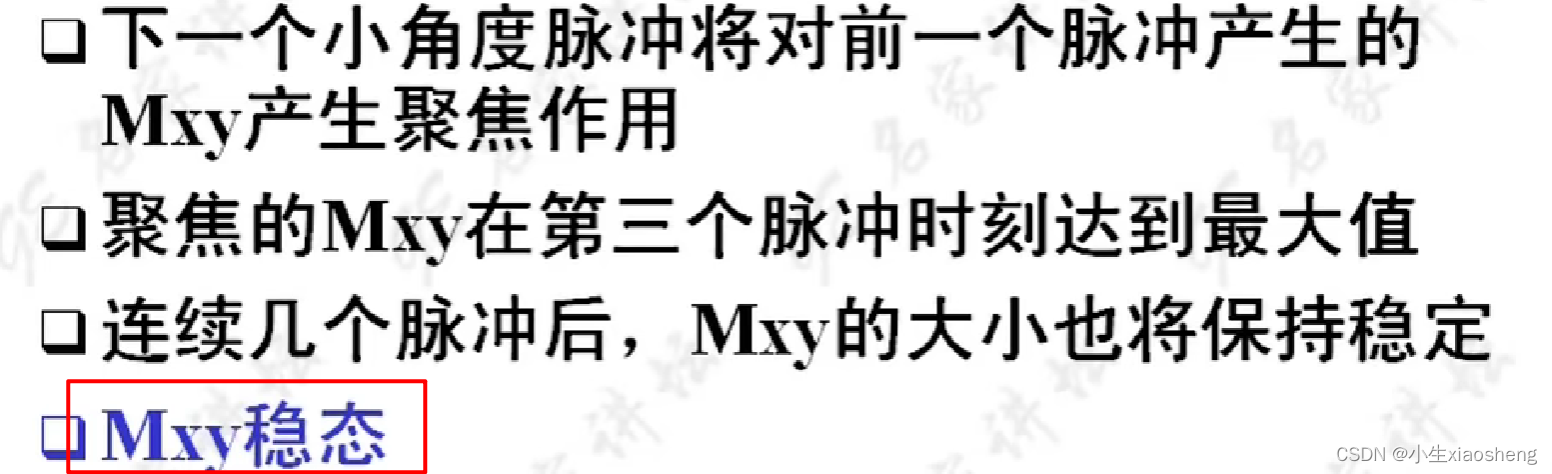

第一次参数的横向脉冲没有全部恢复过来，当第二次脉冲过来时会存在聚焦使得整个脉冲变大，而这个变大的就是SSFP-REF指的是稳态自由进动（Steady-State Free Precession, SSFP）序列中的参考回波（Reference Echo），正常横向的脉冲就叫SSFP-FID。

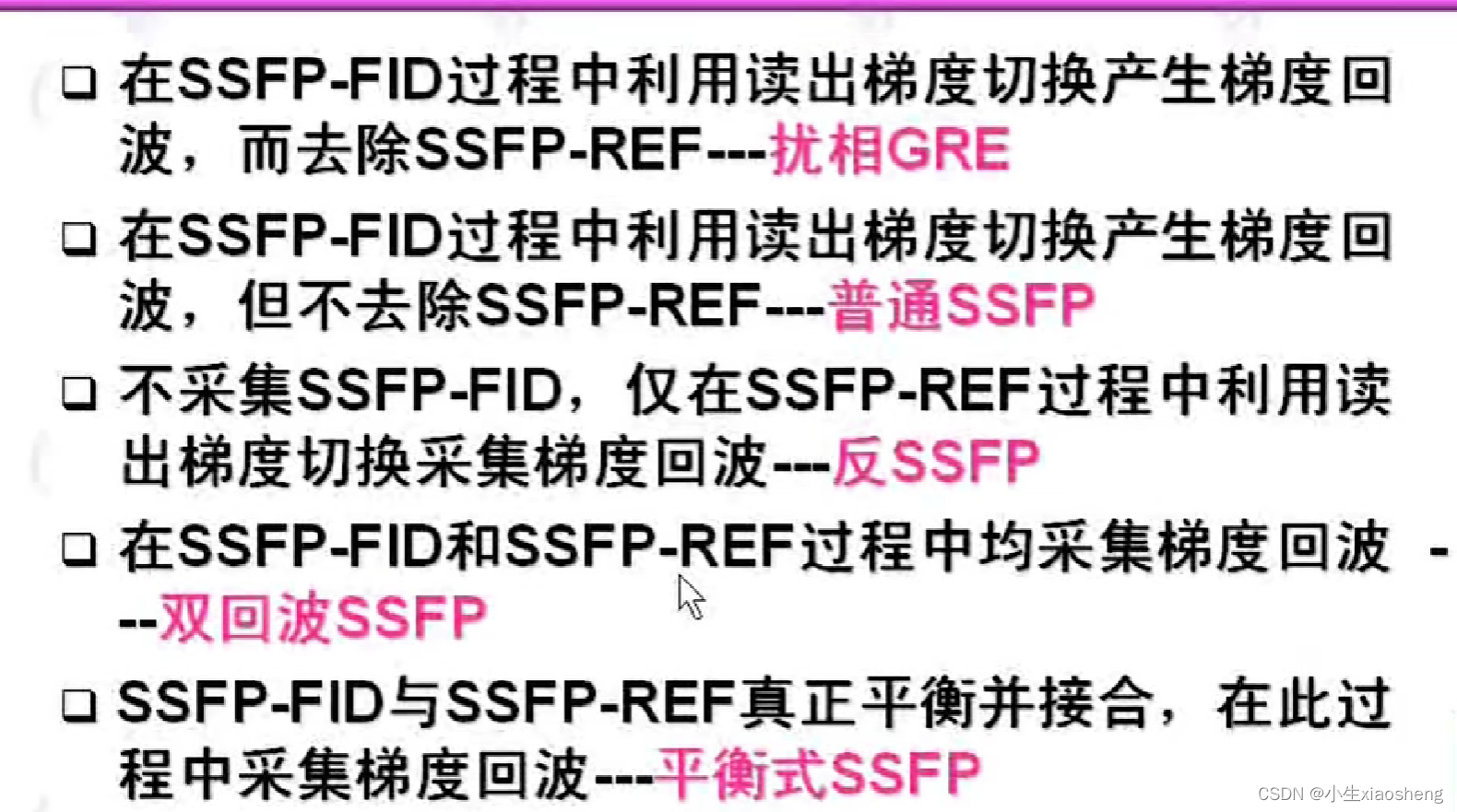

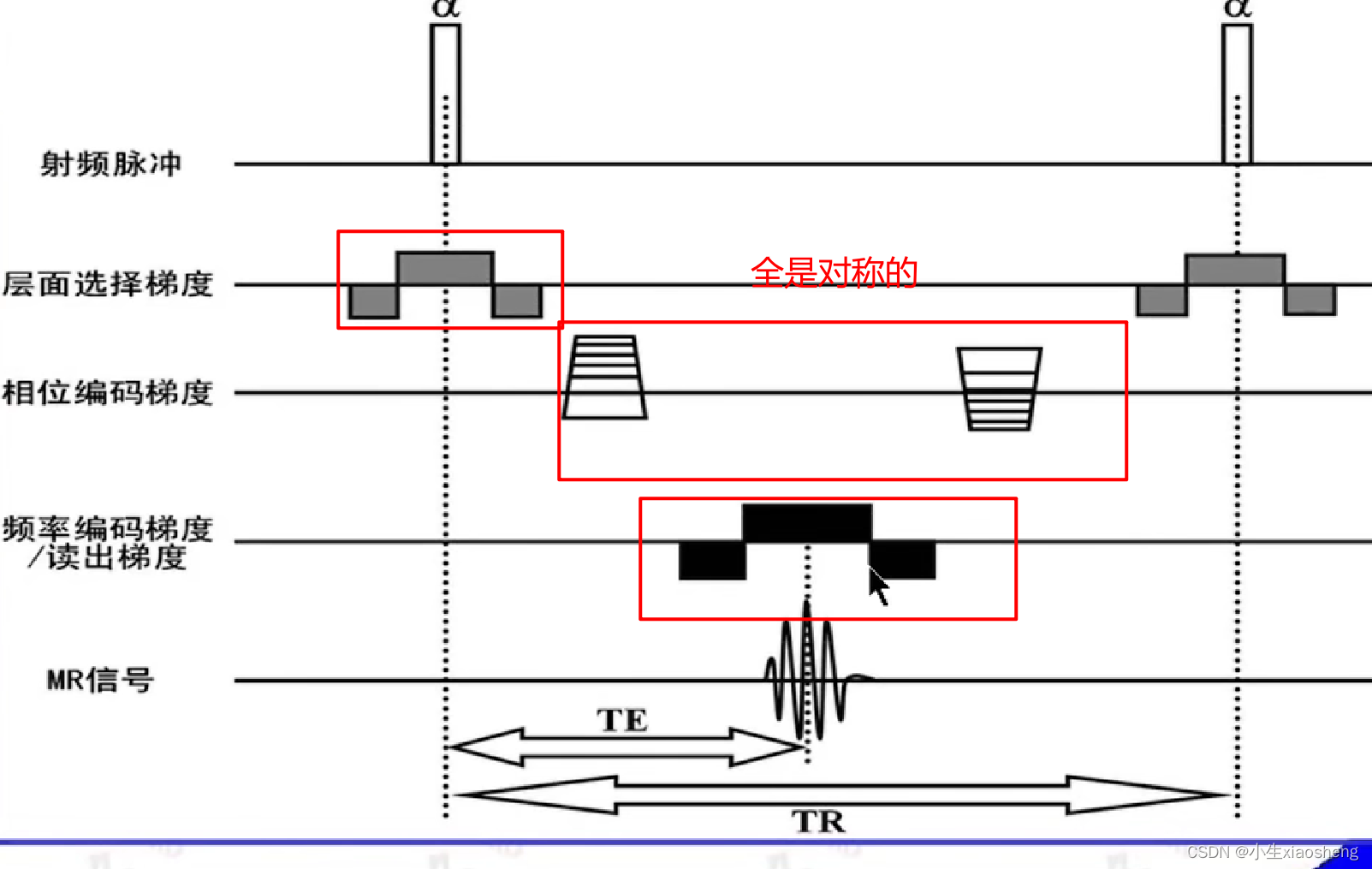

1.扰相梯度回波GRE

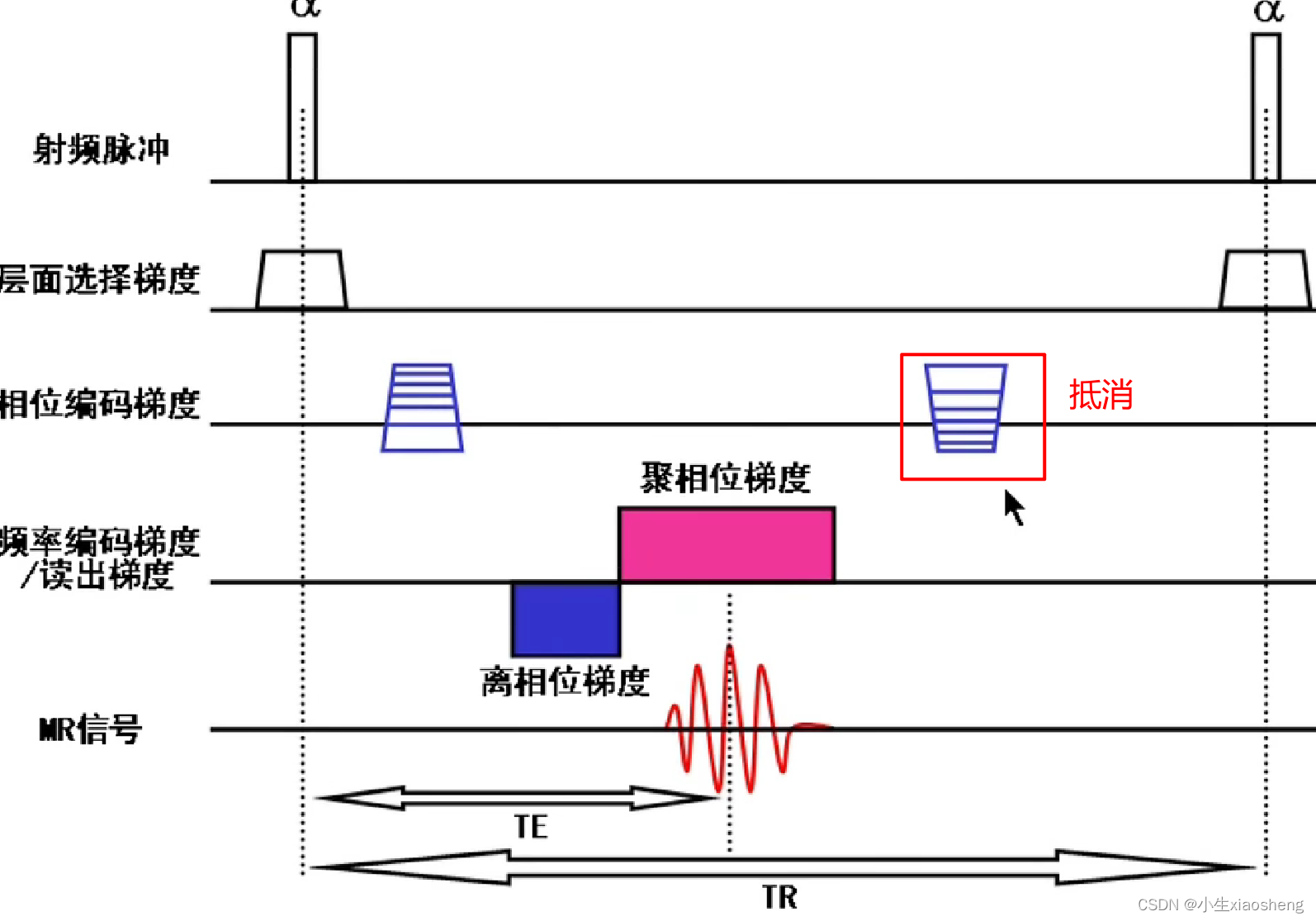

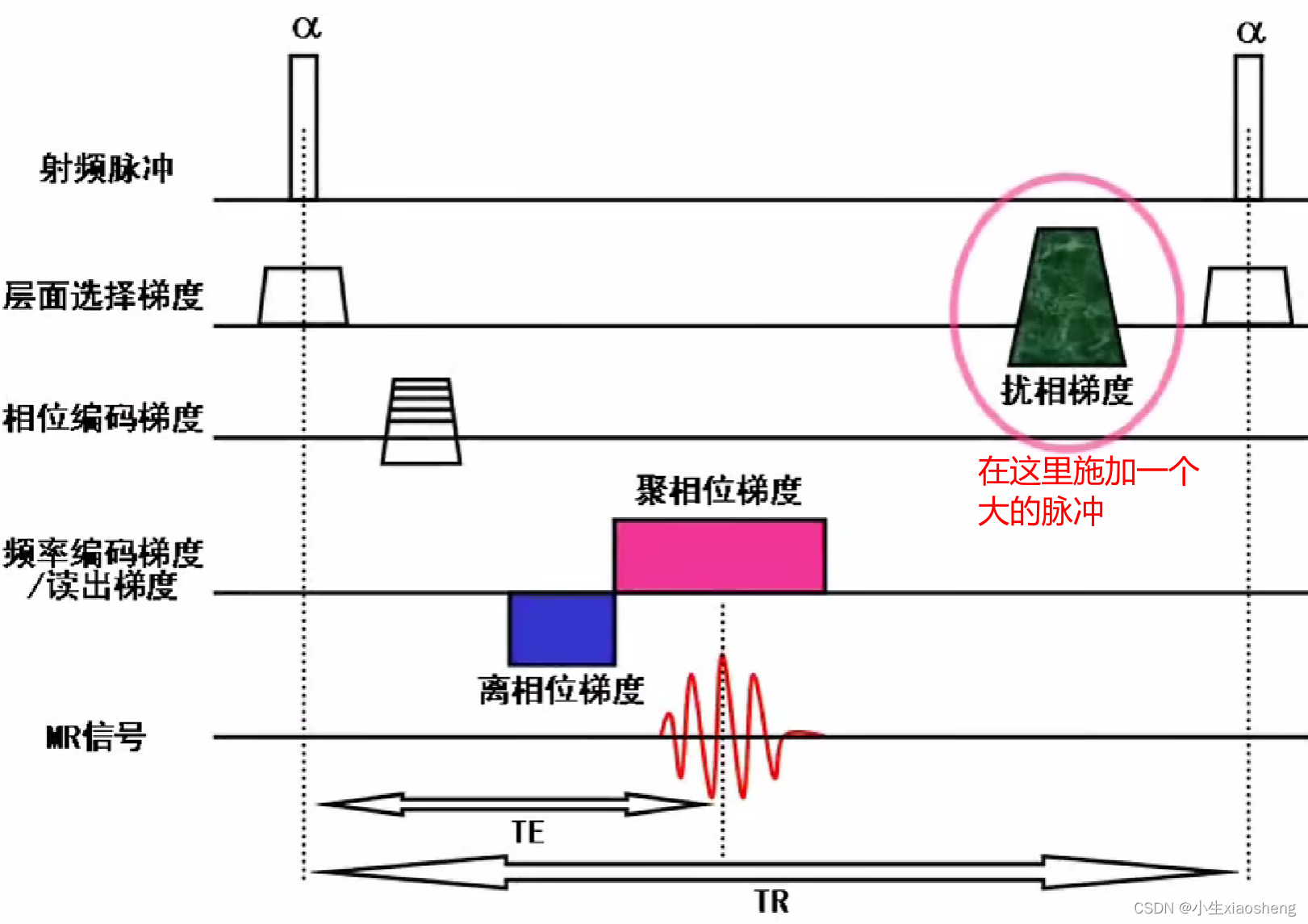

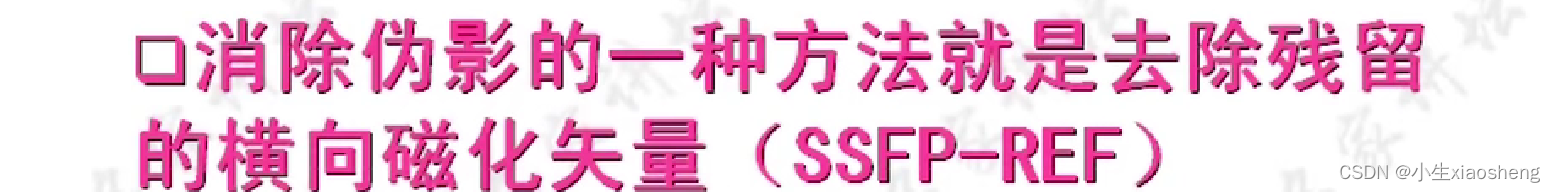

在SSFP成像中，如果每个SSFP-REF能够保持稳态，那么就可以利用这些回波信号来重建高质量的MRI图像。然而，由于各种因素的影响（如磁场不均匀性、组织特性等），SSFP-REF可能会发生变化，这可能会导致图像伪影（如带状伪影）的出现。而扰相主要用于提高成像速度和消除图像伪影。扰相技术的主要目的是在前一次射频脉冲（α脉冲）的MR信号采集后，对组织中的质子群的相位进行干扰，使其失相位加快，从而消除残留的横向磁化矢量。

扰相的方法主要有两种：

1）.梯度扰相（gradient spoiling）：通过施加扰相位梯度场，人为地增加磁场的不均匀性，使质子失相位加快，从而消除残留的横向磁化矢量。扰相梯度场可以只施加于层面选择方向，也可以在层面选择、相位编码和频率编码三个方向都施加。

2）.频率扰相（RF spoiling）技术：通过施加扰相位的组合频率脉冲来实现扰相效果。

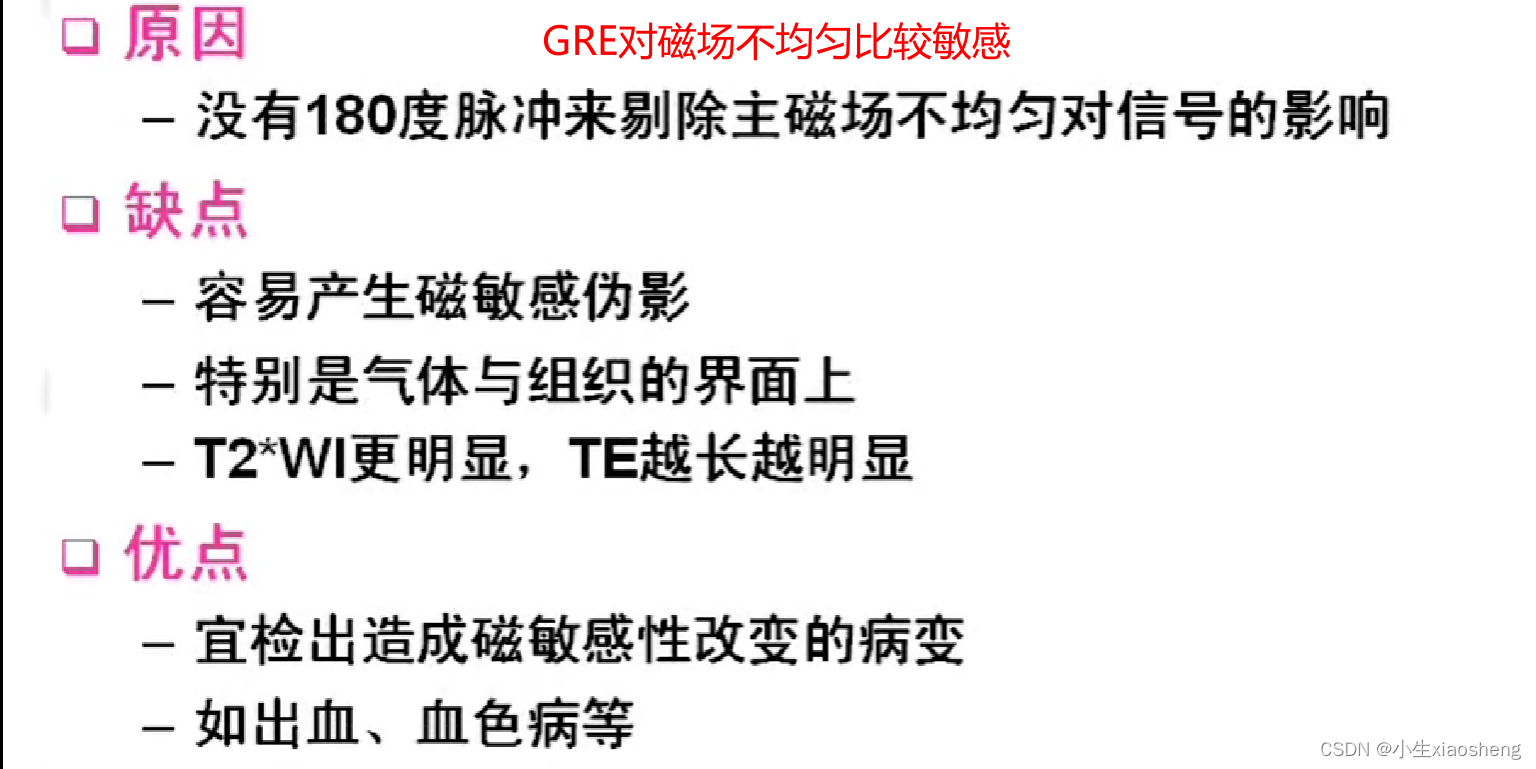

扰相梯度回波序列（Spoiled GRE）中的扰相技术可以有效地消除由于组织T2值大于TR时间而造成的图像的带状伪影。此外，扰相GRE序列还具有较高的空间分辨率和较短的扫描时间。

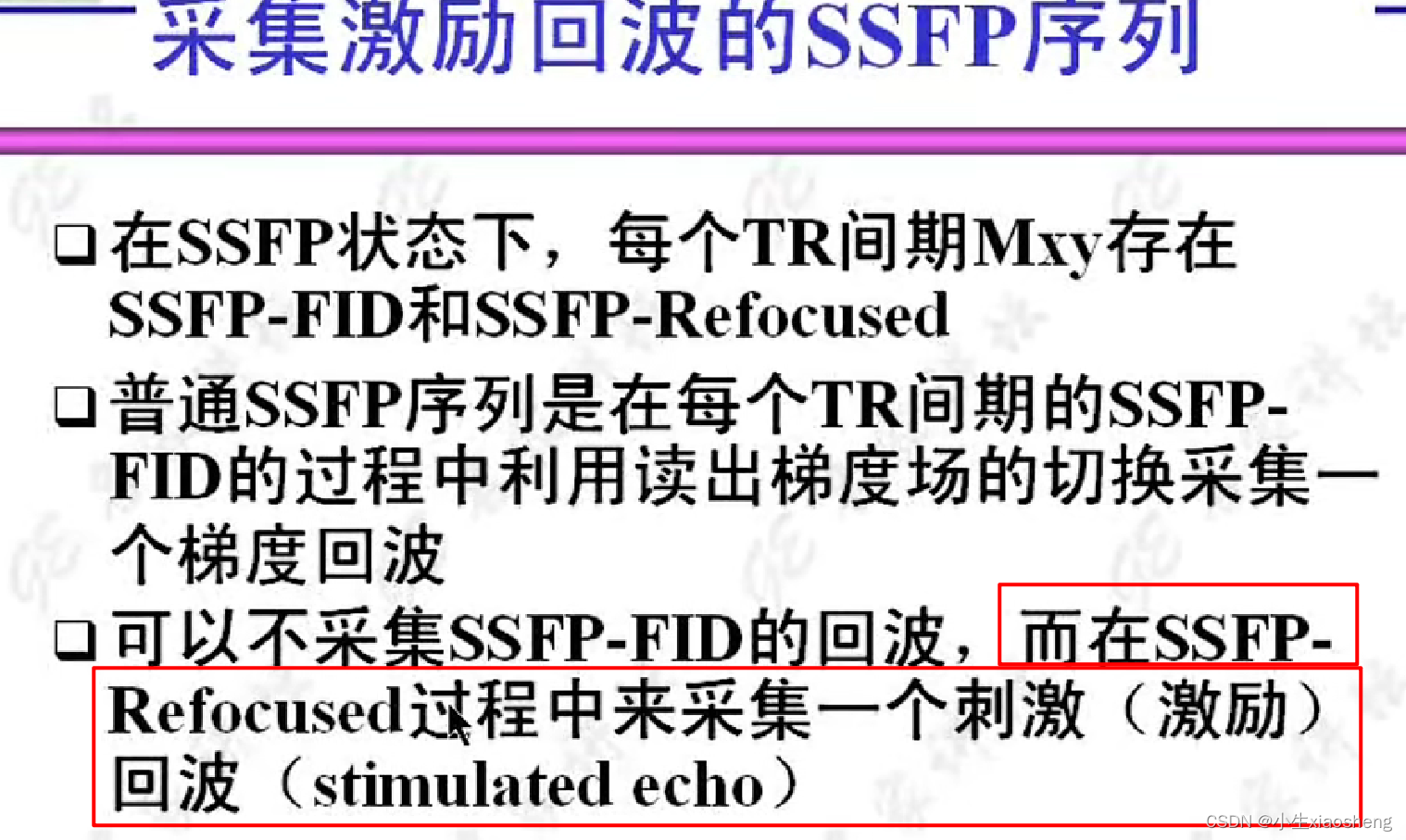

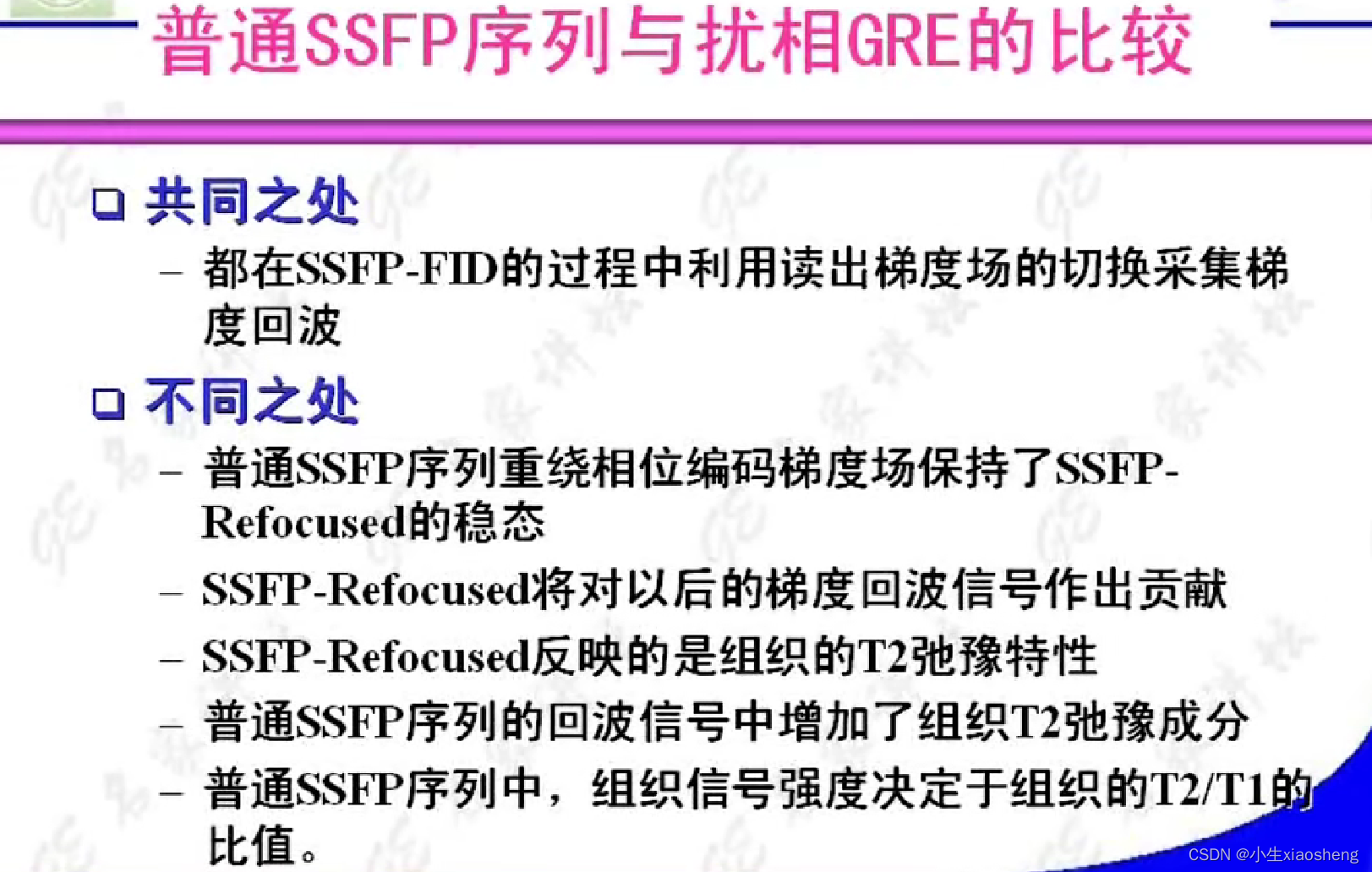

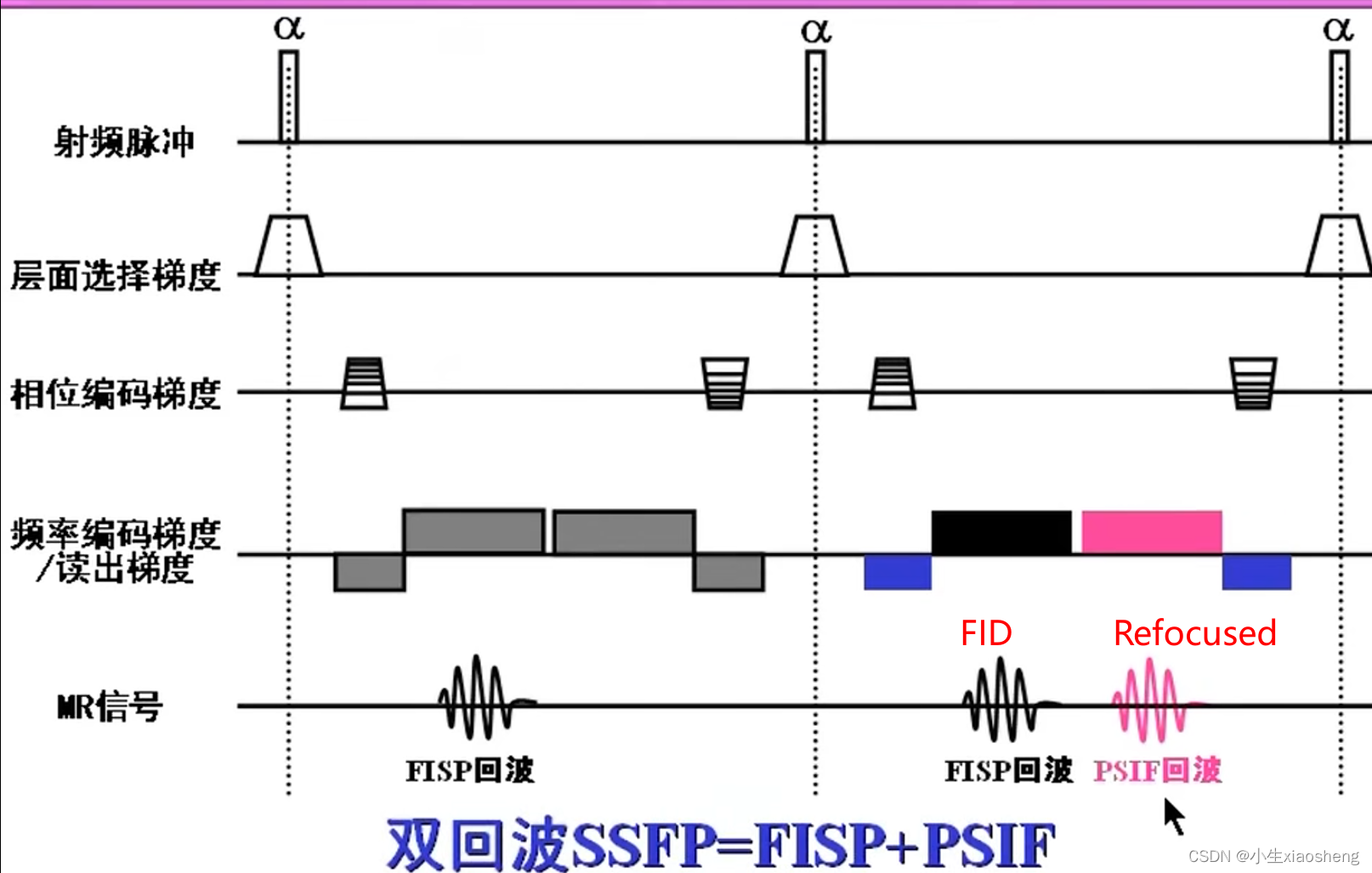

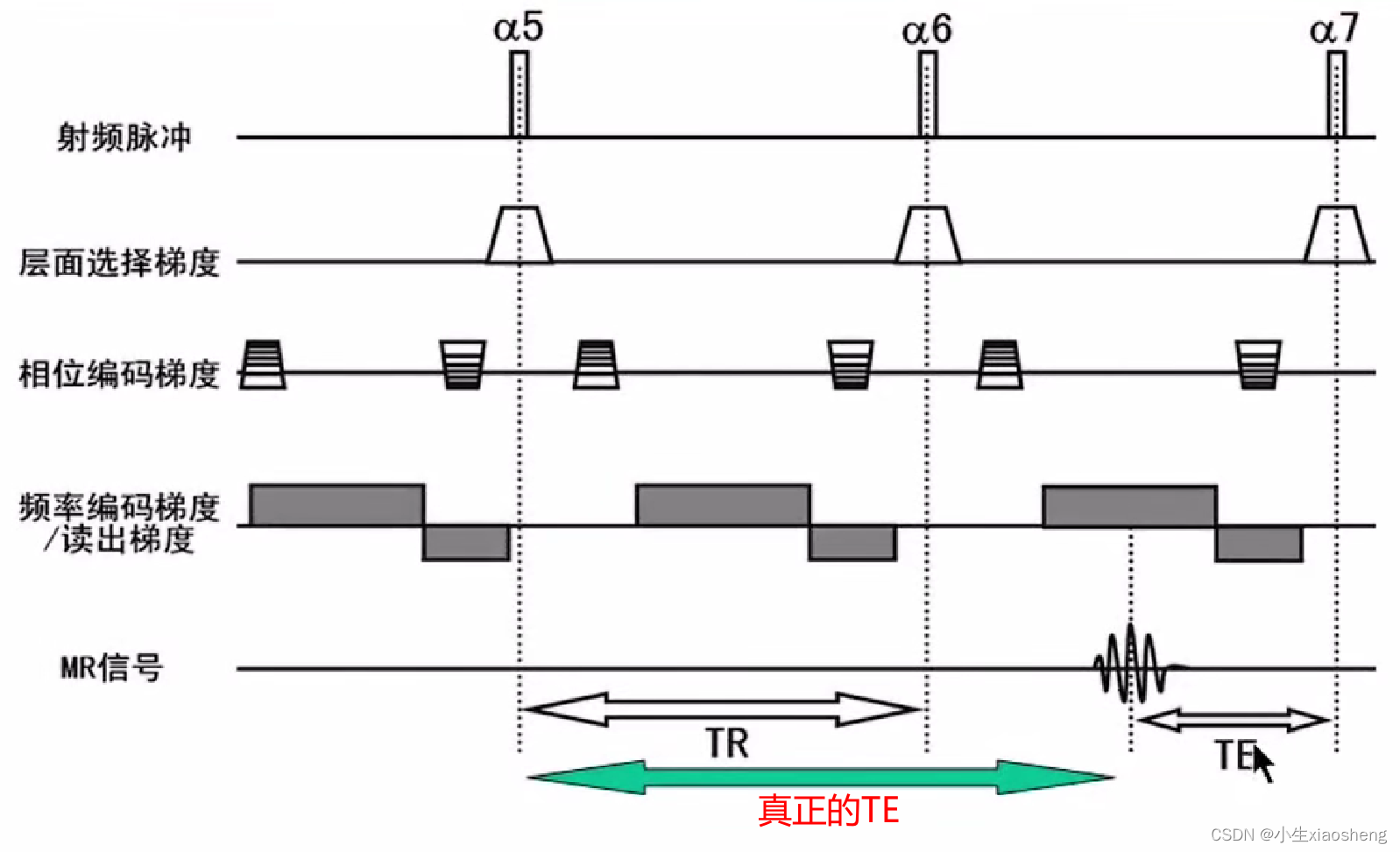

2.普通SSFP序列

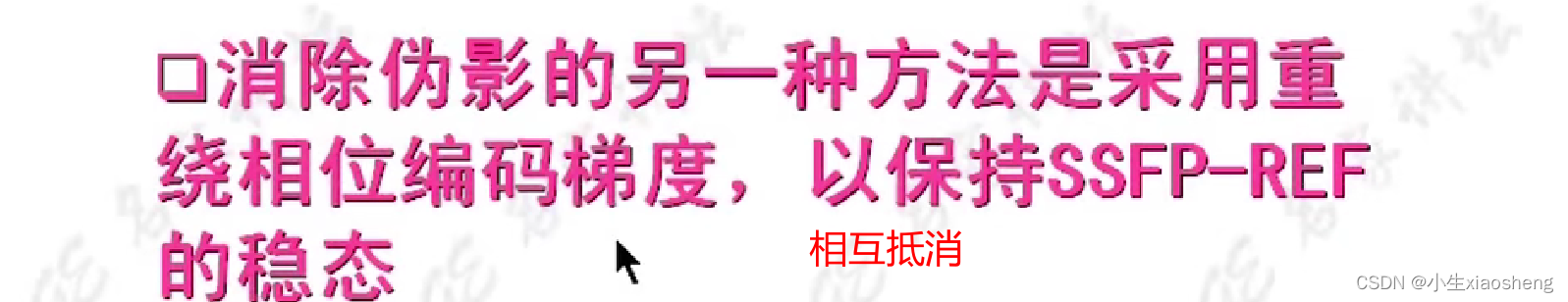

梯度场抵消：SSFP序列的一个显著特点是，在Gx、Gy、Gz三个方向梯度场的正反切换完全抵消。这种抵消作用使得流动的信号得到补偿，从而在图像中减少或消除流动伪影。

在实际应用中，SSFP序列通常用于心脏成像、血管成像和腹部成像等领域。由于其较快的扫描速度和较高的信噪比，SSFP序列可以大大提高成像效率和质量。然而，SSFP序列也存在一些局限性，例如对磁场不均匀性较为敏感，可能产生伪影等。因此，在实际应用中需要根据具体情况选择合适的成像参数和扫描方法。

此外，SSFP序列还与其他技术相结合，形成了多种改进型的SSFP序列，如平衡SSFP（Balanced SSFP）序列等。

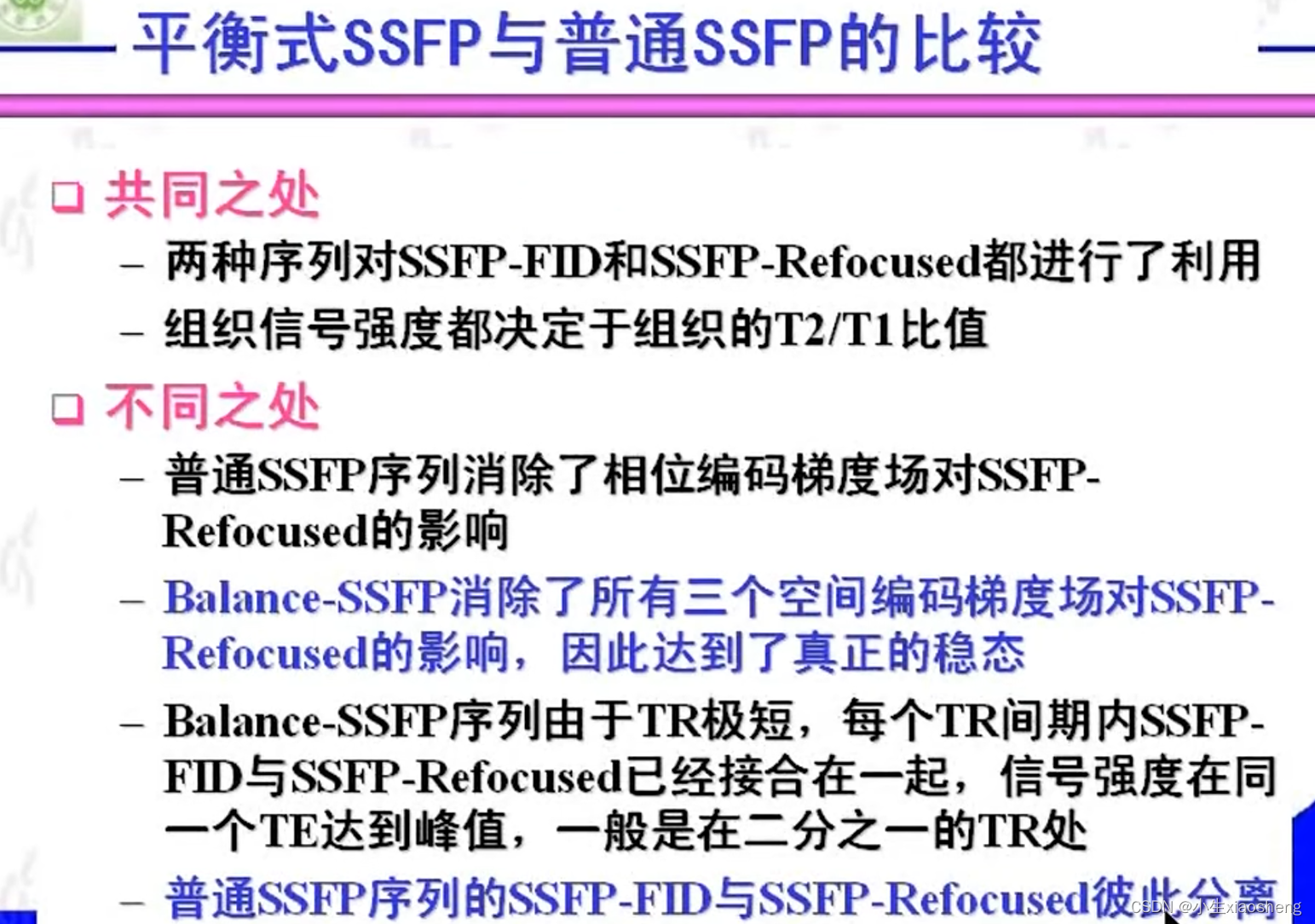

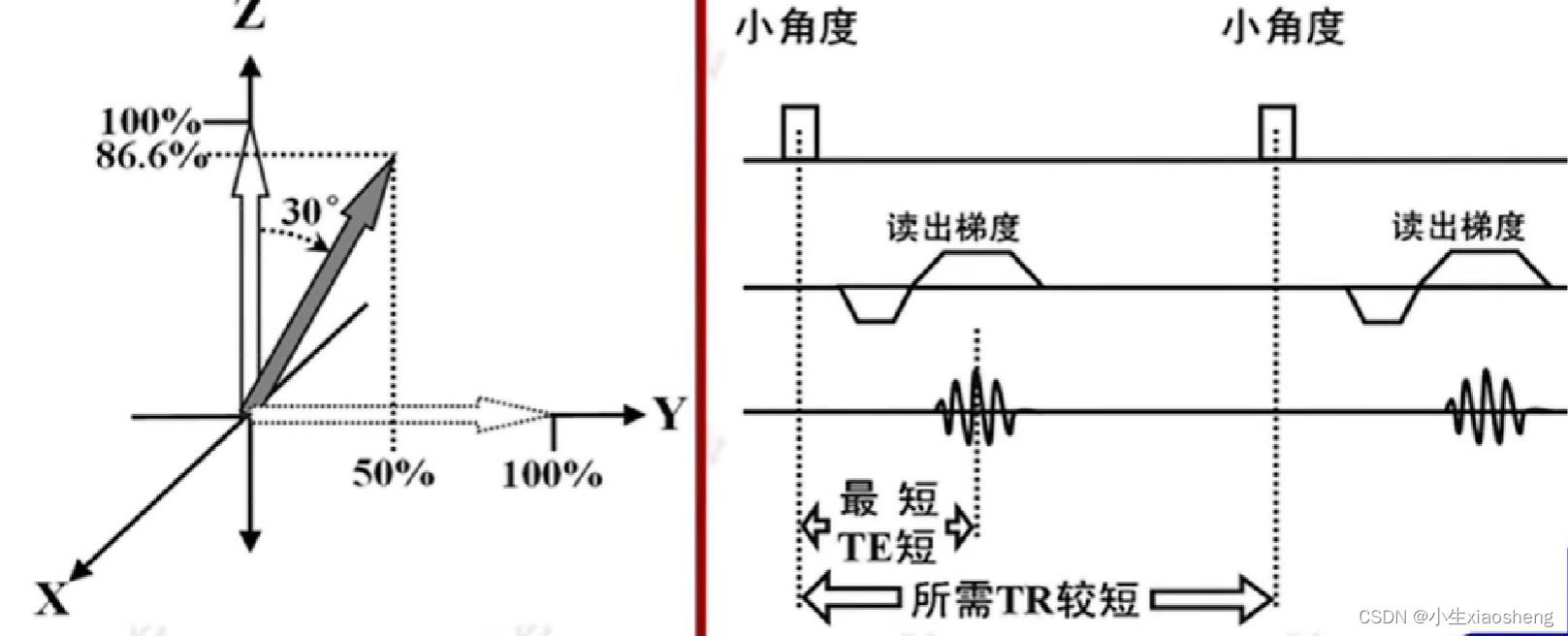

3.平衡SSFP序列

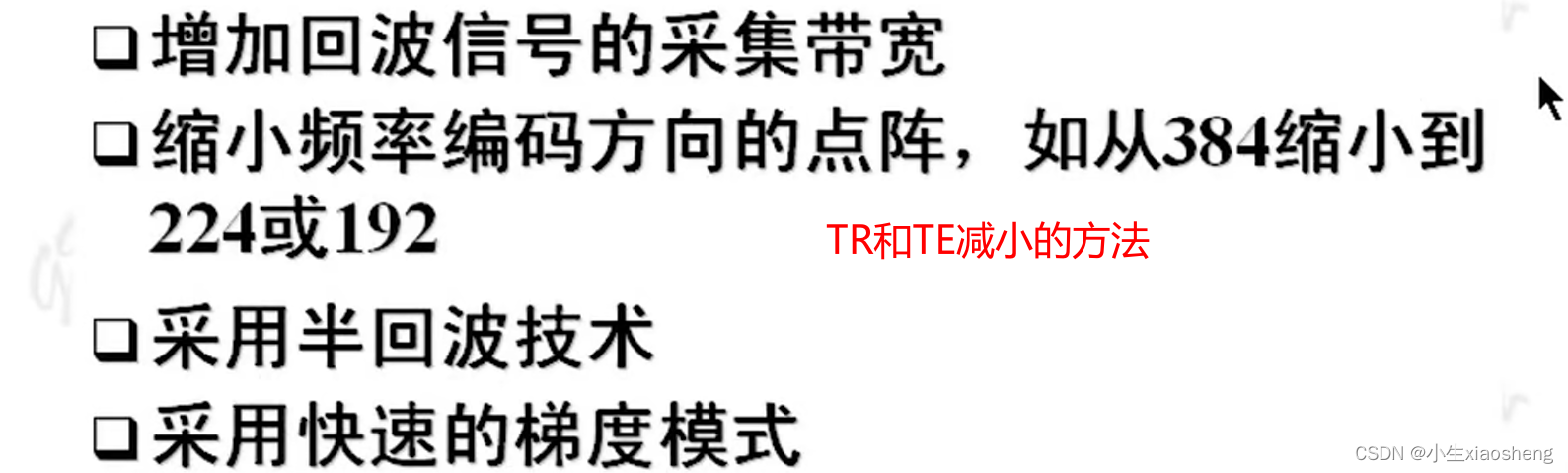

TR和TE要小一点能得到更好的效果图片。

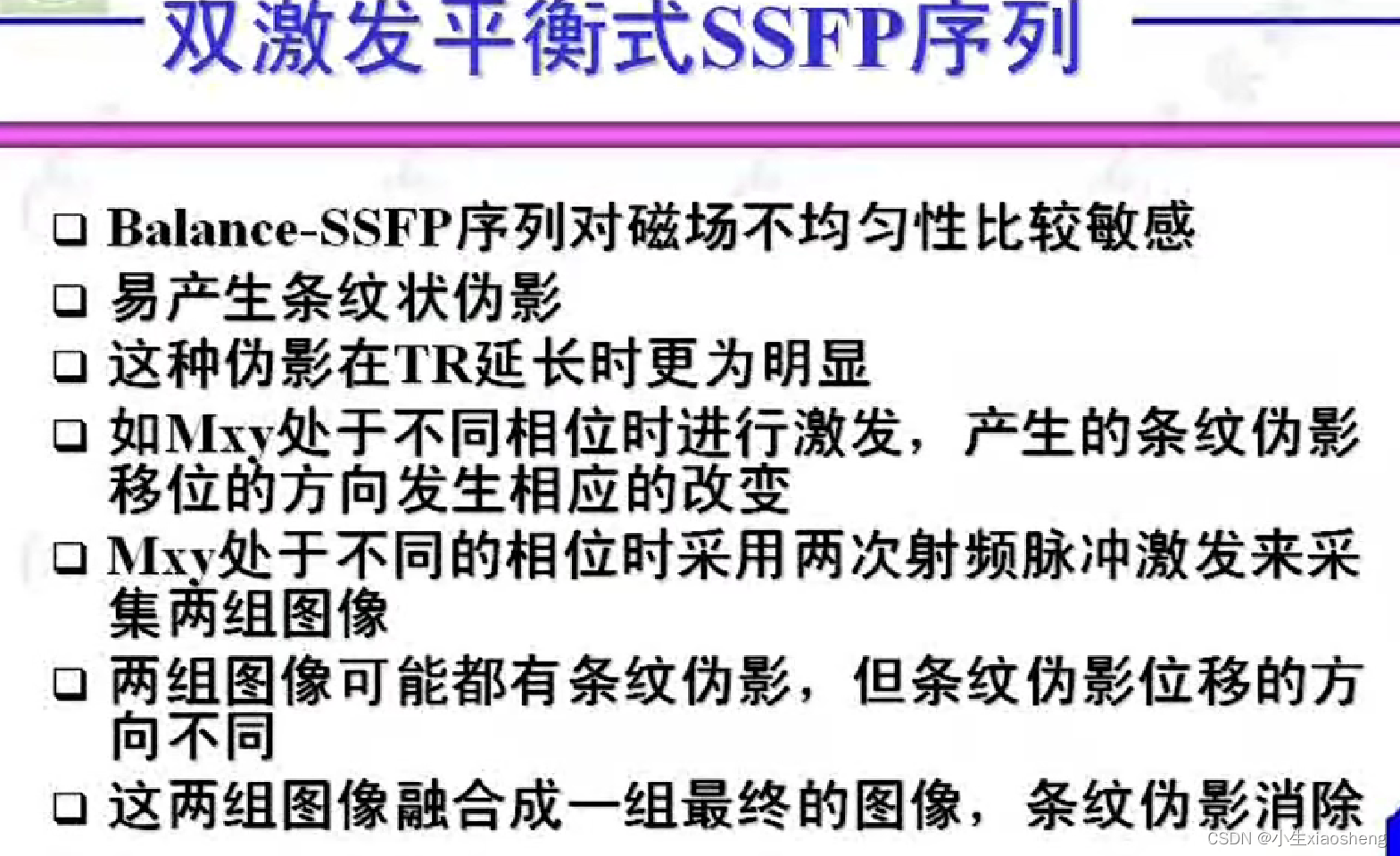

4.双激发平衡SSFP序列

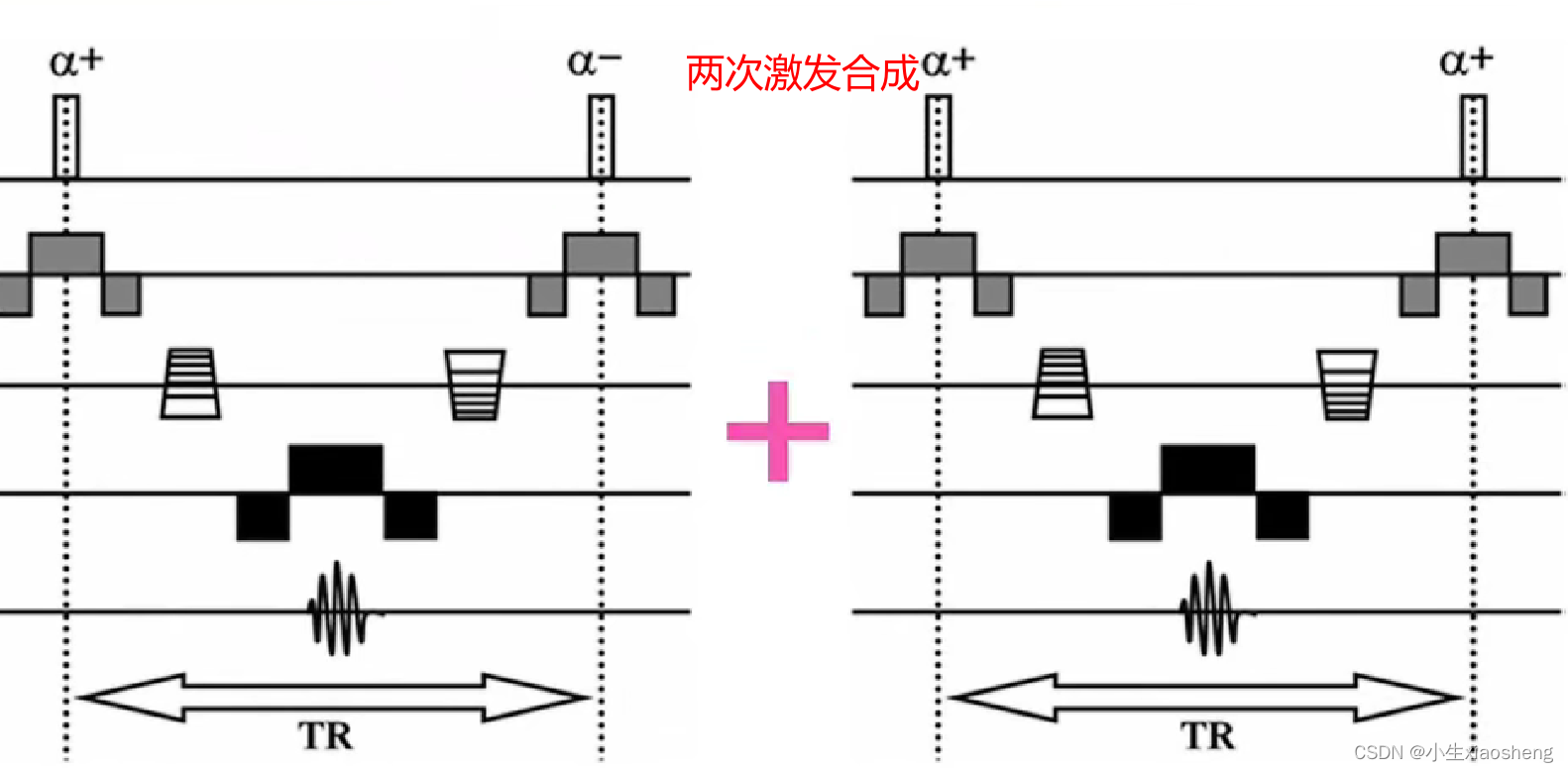

双激发平衡SSFP序列在平衡SSFP的基础上进一步改进，通过两次激发来增强信号并改善图像质量。具体来说，它使用两个连续但相位相反的射频脉冲来激发质子。由于两次激发的相位相反，它们产生的信号在相位上相互抵消，从而减少了由于T1和T2差异导致的信号衰减或增长。这种技术可以提高图像的对比度和信噪比，特别是在需要高信噪比和快速成像的应用中。
