本文介绍了4~20mA变送电路的设计原理，通过电压转电流电路模块，将PWM信号转换为对应电流信号，用于测量和显示温度、湿度等物理量。文中详细讲解了RC滤波、三极管饱和导通状态、钳位电压的作用，以及LC电感π型滤波器在确保4~20mA电流输出中的关键作用。在实际焊接时，需避免电容短路导致电流回路异常。

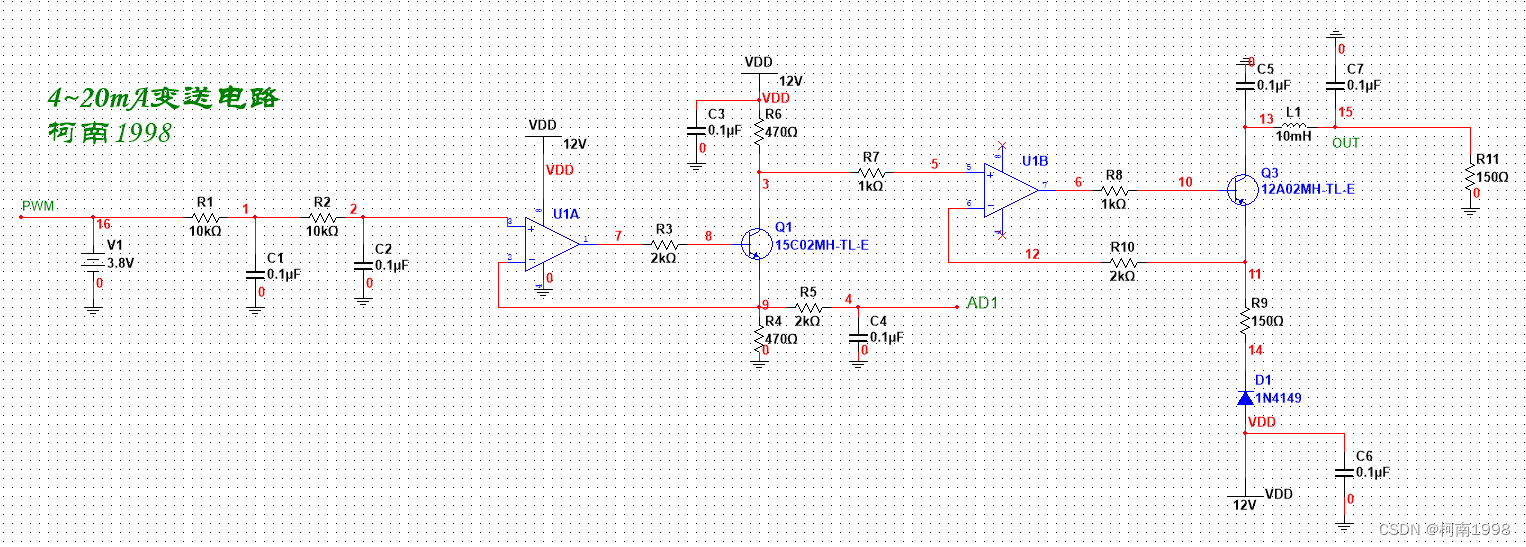

开始啦，设计的原理图如下。关于运放和三极管就随便选了下，大家可以根据自己的需要计算参数去选取。
那么，现在来浅谈一下该部分的设计原理。如有错误，还望各位在评论区里指正，晚辈必定虚心改正，求教。
首先是全局功能：由芯片端口给入的区间PWM电位信号，经过电压转电流电路模块，输出与前端PWM对应的电流信号。该电流信号可用于对应外接变化的物理信号的数值显示，即对外界变化量：温度、湿度、电压、电流、分贝、气体含量等范围的测定和显示。
那么接下来就是各个小模块的攻克啦!
在运放前端的是RC滤波组合，给定运放的正向输入端一个稳定的电压值。由于虚短，运放的反向输入端接入R4处的钳位电压也是我们正向输入端的电压。这里我们用Uin表示好啦，这里的R4其实就是关联我们后面电流值的采样电阻啦，后面再说。
Q1三极管为流控器件，但我们在这个电路中，我们并非用到其电流放大功能，而是处于饱和状态的导通功能。也就是说，当Ib值增到一定的程度，我们的Ic并不会再放大，而是处于某数值附近，此时的Uc与Ue之间的电压非常小，相当于我们再电路中植入了常闭合开关。在放大状态的电压数值下，设计基极b处接入的电阻阻值远远大于集电极c处的电阻，使得Ic更容易达到极限值，易得三极管的饱和导通状态。
由于运放反向输入端的钳位电压，使得R4两端的电压卡死在△Ur4=Uin-0=Uin&
