Cadence Allegro 17.X 手动添加元件与元件引脚添加编辑网络的操作方法

1】无原理图直接在PCB里面添加元件和网络表的原因

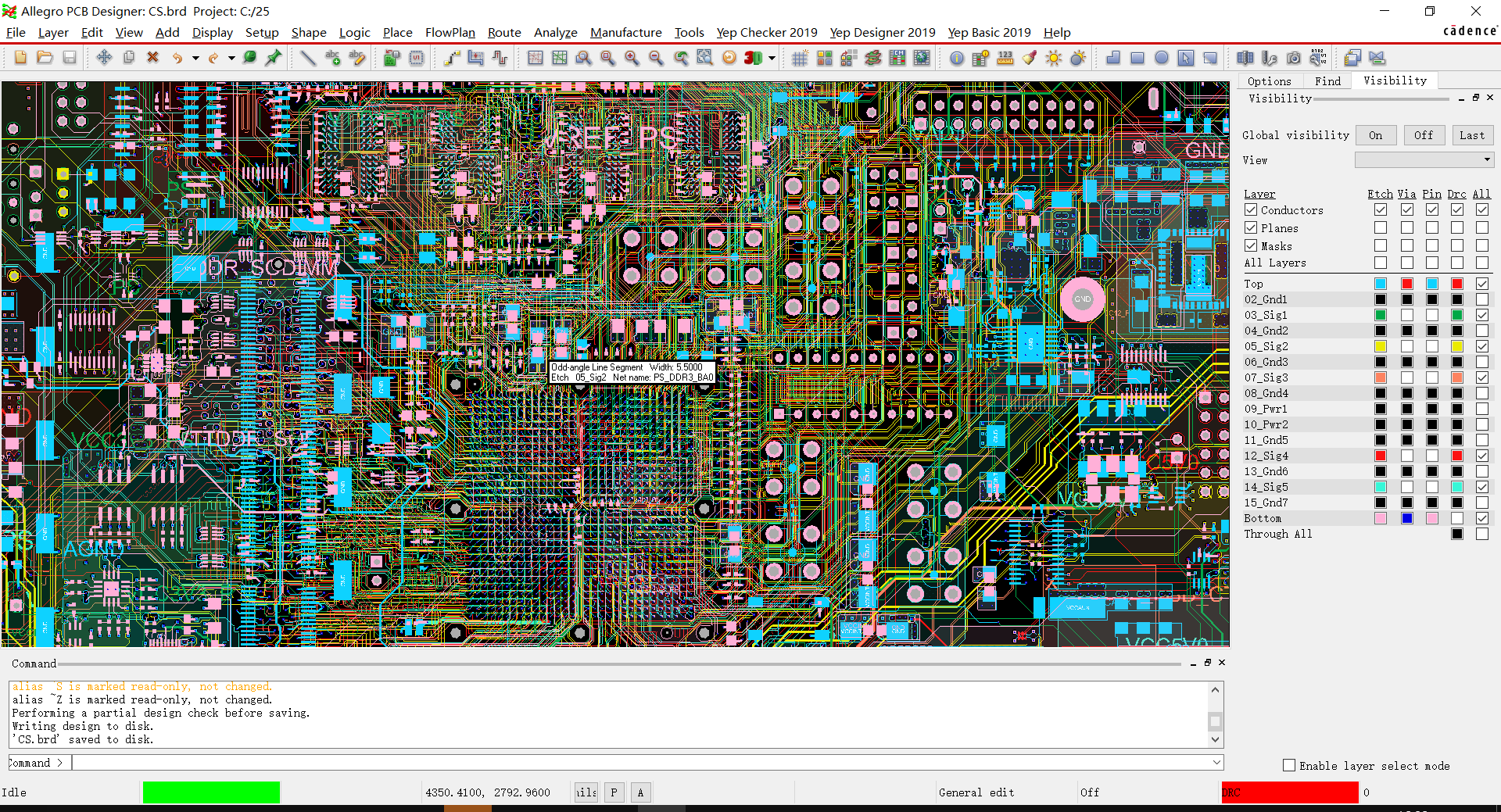

Allegro的全称是Cadence Allegro PCB Designer，是Cadence公司推出的一个完整的、高性能印制电路板设计套件。通过顶尖的技术，它为创建和编辑复杂、多层、高速、高密度的印制电路板设计提供了一个交互式、约束驱动的设计环境。它允许用户在设计过程的任意阶段定义、管理和验证关键的高速信号，并能抓住今天最具挑战性的设计问题。Allegro印制电路板设计提高了PCB设计效率和缩短设计周期，让您的产品尽快进入量产（目前高速PCB设计用的最多工具，就是Allegro）。

在项目实际的设计中我和小伙伴一样都遇到过很多麻烦的问题，有些时候原理图和PCB设计可能是由不同的工程师负责，由于种种原因可能需要在没有原理图的情况下直接对PCB进行操作。比如在没有原理图的情况下直接手动添加元件和在元件引脚上添加编辑网络的操作办法。我们可以利用这个方法直接添加元件，对元件的引脚网络进行编辑操作，这样的操作灵活度很高，可以大大的提高工程师的工作效率。利用这个办法直接对网络表NET进行操作，大大提高工程师的工作效率。今天我就和小伙伴一起来学习Cadence Allegro 17.X中动添加元件与元件引脚添加编辑网络的操作方法，接下来我们一起学习。

 【2】使能编辑的环境设置与配置路径

今天我们要学的所有功能都在Logic命令菜单下，这个菜单里面的命令默认情况下能使用，必须现在User Preferences Editor—Logic_ed
