antV X6 2.0 自定义节点

前序：X6 和 G6 是孪生兄弟，那x6和g6怎么去选择呢？
X6：X6更注重图编辑
拖拽加入节点、从锚点拖拽创建边、编辑边的形状、编辑过程中对齐等重图编辑应用，特别是流程图编辑，用 X6。
图编辑一般是在「编辑修改数据」或「从 0-1 搭建数据」的过程，所以图规模不会太大。X6 是基于 HTML 的， 所以使用者可以像写 HTML 一样去写一个节点，但是在较大规模的图上性能不佳。
G6：图可视化与分析应用的场景，用G6。
G6 是基于 Canvas 的，在较大规模图上可以保持流畅交互。在移动端，需要支持展示和简单交互，对性能的要求更高，因此这种需求优选 G6。

所以，如果你有大于 200 个节点的场景，优选 G6。如果你的数据量不大，但是组成一个节点的图元非常多（图元指一个图形，如矩形、文字等，在 HTML 里就是一个 DOM 节点），优选 G6。其余情况下的图编辑场景，X6 绝对首选。
AntV X6
不同于第一篇的基础文章，我们将从以下方面完整阐述一张自定义DAG图的形成过程:
选择哪种图实现我们的需求？
为何、如何自定义节点？
如何更好分配在画布中的布局？
事件传递过程？

1、选择那种图实现我们的需求？

首先基于前序中描述的场景，我们的节点量不会太多，并且节点中的功能包含了checkbox框复选、不同节点中内容不同、右键展开菜单栏，因此此场景下X6更优于G6。
使用G6去实现血缘图与DAG图同样也是可以的，但是因为我们使用的技术栈是vue3，G6文档中对于自定义节点的支持没那么好，也就是所我们想以单独组件的形式实现（例如在其中写antd的checkbox，下拉菜单）并没有x6友好（2023.3.9）
G6血缘关系图与DAG图：https://g6.antv.antgroup.com/design/template
G6树节点增加删除插件：https://g6.antv.antgroup.com/zh/examples/tree/customItemTree#customEdgeTree
G6（react）组件式自定义节点https://g6.antv.antgroup.com/manual/middle/elements/nodes/react-node
补充：版本问题
x6在2022-11-26发布了v2.0新的版本(连官网地址都换了)，对当前文档中的功能影响不大，注册新节点的方法有所改动：
https://x6.antv.antgroup.com/tutorial/update#x6-vue-shape-%E4%BD%BF%E7%94%A8
版本：更新后我的版本是，注意：x6的大版本一定要与x6-vue-shape相同，也就是1.X对应1.X,2.X对应2.X
“@antv/layout”: “^0.3.17”,
“@antv/x6”: “^2.5.6”,
“@antv/x6-vue-shape”: “^2.0.10”,

2、为何、如何自定义节点？
为何自定义节点：
功能中包含了复杂元素与图片样式
hover效果：使用事件系统中提供的node:mouseenter和node:mouseleave 去改变节点的hover效果样式不符合预期，且出现了样式混乱的情况
文字过长展示…: 上一篇文章中实现了此功能，但是实现方式复杂度远超过预期，通过css去实现或许是更好的选择

安装：（1.x版本）
npm install @antv/x6-vue-shape

// 节点注册
import ‘@antv/x6-vue-shape’ // 导入vue-shape，不导入会报’vue-shape’ does not exist.
import Count from ‘Count.vue’ // 导入自定义组件

// 注册节点只能全局注册依次，所以我将注册放到了app.vue文件中
Graph.registerNode(“my-count”, {
inherit: “vue-shape”,
x: 200,
y: 150,
width: 150,
height: 100,
component: {
template: <Count />,
components: {
Count, // 自定义节点组件
},
},
});
报错：
不导入会报’vue-shape’ does not exist.：import ‘@antv/x6-vue-shape’
注册后依然会报错：Uncaught TypeError: Cannot read properties of undefined (reading ‘ToolItem’)；，需要在vite.config.js中增加配置

// vite.config.js
resolve: {，
alias: [
{
find: ‘@antv/x6’,
replacement: ‘@antv/x6/lib’
},
{
find: ‘@antv/x6-vue-shape’,
replacement: ‘@antv/x6-vue-shape/lib’,
},
]
}

v2.0+版本更新：调整注册方式
https://x6.antv.antgroup.com/tutorial/update#x6-vue-shape-%E4%BD%BF%E7%94%A8
npm install @antv/x6-vue-shape

import { register } from ‘@antv/x6-vue-shape’
import Count from ‘Count.vue’ // 导入自定义组件

// 全局注册血缘关系节点（第二次注册会报错）
const initNode = () => {
register({
shape: ‘blood-node’,
width: 100,
height: 100,
component: BloodNode,
})
}

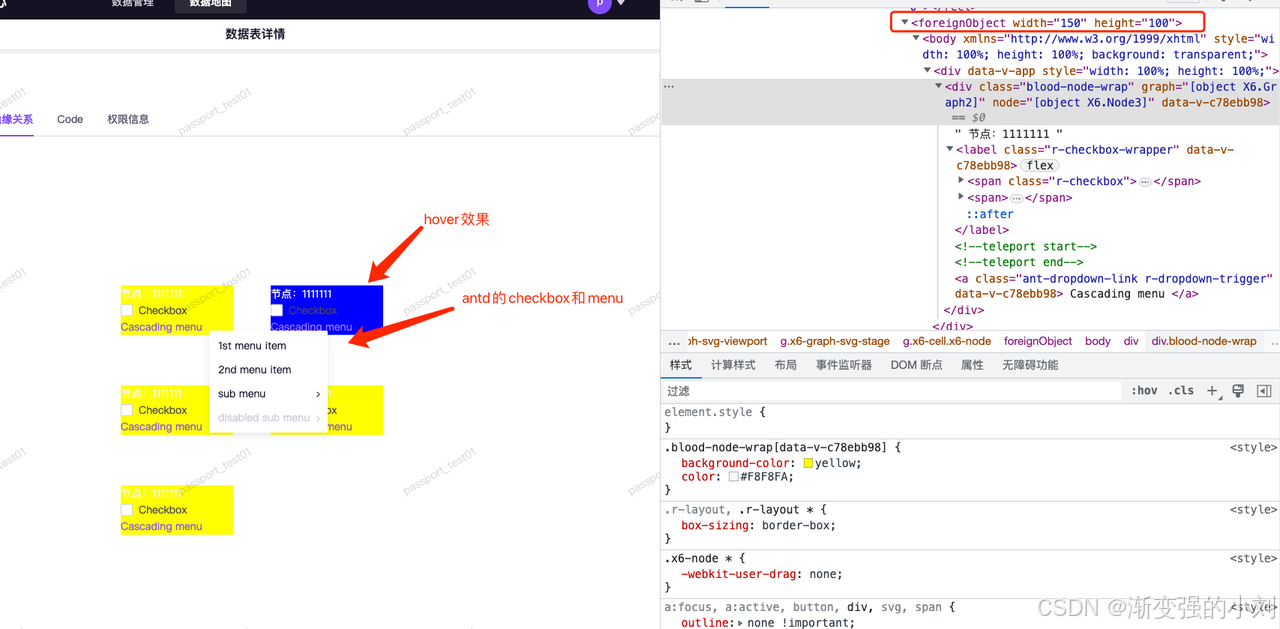

原理：在 SVG 中有一个特殊的 元素，在该元素中可以内嵌任何 XHTML 元素，所以我们可以借助该元素来渲染 HTML 元素和 vue 组件到需要位置。

Hello World

节点宽度问题： 对于节点宽度和高度，有两种需求 1、节点宽度需要根据内容宽度自适应，超出一定宽度展示...，这个操作相对比较复杂，我这里的实现依旧是第一篇文章中的在创建节点前确定文字的宽度，用...替换字符，然后根据宽度创建节点来实现 之所以要这么实现，是因为节点宽度决定了连接节点的箭头的位置，这个是在连线开始前就必须建立好的，如果单纯自定义节点中定义宽度改变不了节点外层包裹的宽度，连接点就会有空白或者超出 2、固定宽度，内部超出展示... 这种方案完美的适配了自定义节点，只需要在自定义节点中通过css控制样式即可

3、如何更好分配在画布中的布局？
上篇文章中提到过我是通过计算中心节点的左侧和右侧节点，分配每个节点的位置，这种方式可以实现需求，但是不够灵活。
因此我们利用布局的替换自己计算的方式：
// 安装布局：
npm install @antv/layout --save

// 导入布局方式
import { DagreLayout } from ‘@antv/layout’

// 数据结构为nodes(所有点)和edges（所有边）
const data: Model.FromJSONData = {
nodes: [],
edges: [],
}

// 边为点的id连接的二维数组

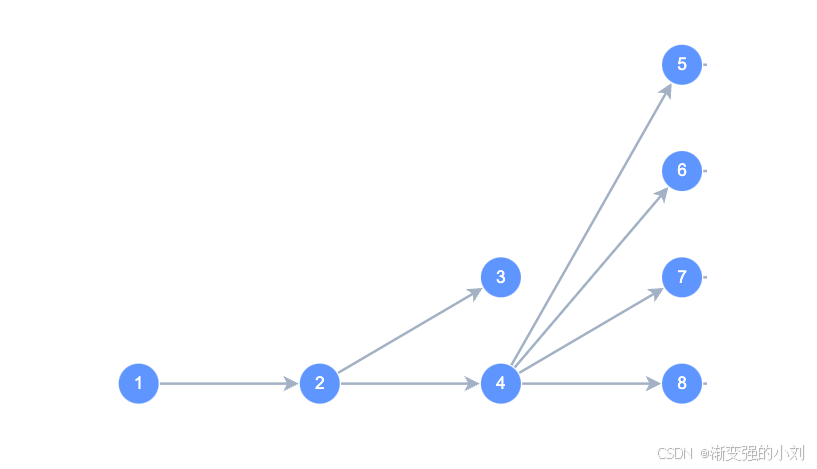

const edges = [
[‘1’, ‘2’],
[‘2’, ‘3’],
[‘2’, ‘4’],
[‘4’, ‘5’],
[‘4’, ‘6’],
[‘4’, ‘7’],
[‘4’, ‘8’],
[‘5’, ‘9’],
[‘6’, ‘10’],
[‘7’, ‘11’],
[‘8’, ‘12’],
]

const graph = new Graph({
container: document.getElementById(‘container’)!,
})

// 使用DagreLayout层次布局
const dagreLayout = new DagreLayout({
type: ‘dagre’,
rankdir: ‘LR’,
align: ‘UR’,
ranksep: 35,
nodesep: 15,
})
const model = dagreLayout.layout(data)

graph.fromJSON(model)

从配置项中我们可以看到可以修改：（我这里是需要中心左右布局，中心节点在中间，左右两侧分别展示上下游节点）
rankdir来调整layout方向，改为RL左右方向

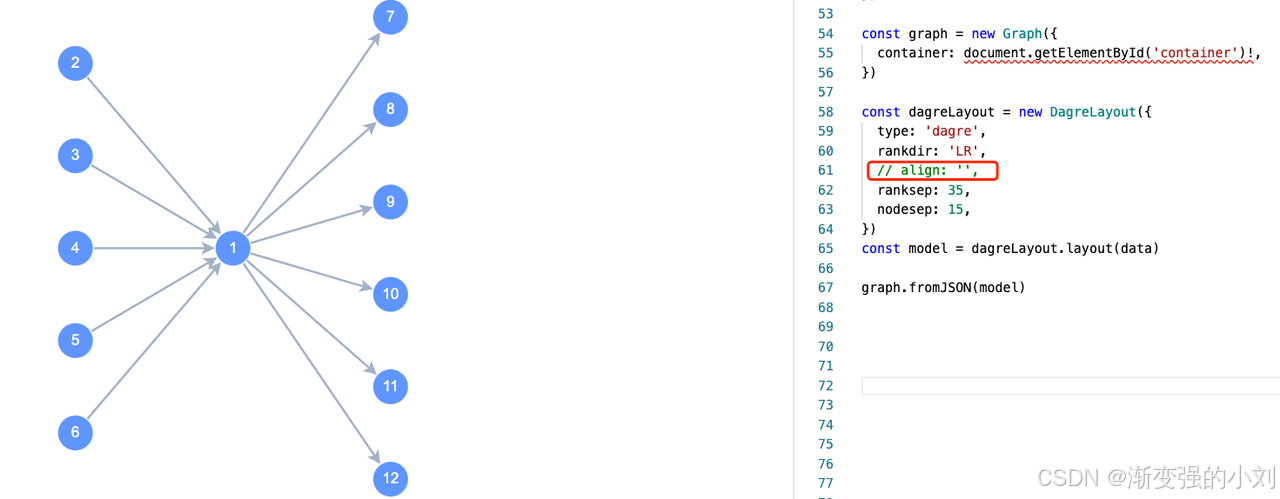

align调整节点对齐方式，如果UL、UR、DL、DR都无法满足我们的布局方式，试试undefined

4、事件传递过程？
1、节点展示数据：从画布层传到节点层

// 画布层无需注入，节点层通过inject可以直接获取到注入的函数getNode
const nodeInfo = ref<any>()
let getNode: any = inject('getNode')

onMounted(() => {

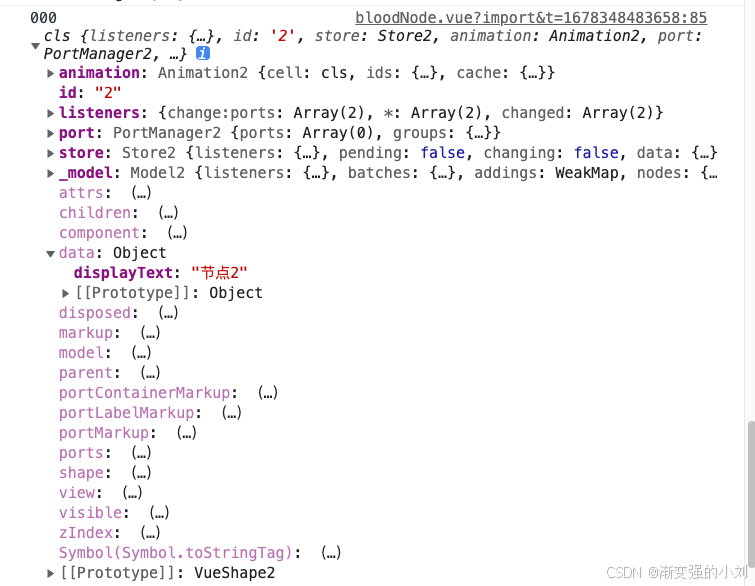

  nodeInfo.value = getNode() // 获取到的数据如下图，其中data为传递过来的节点数据data
  console.log('000', getNode())
})
这样就可以将所有数据以nodeInfo的方式展示到页面中了

2、选择下拉菜单

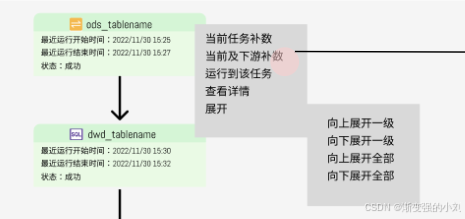

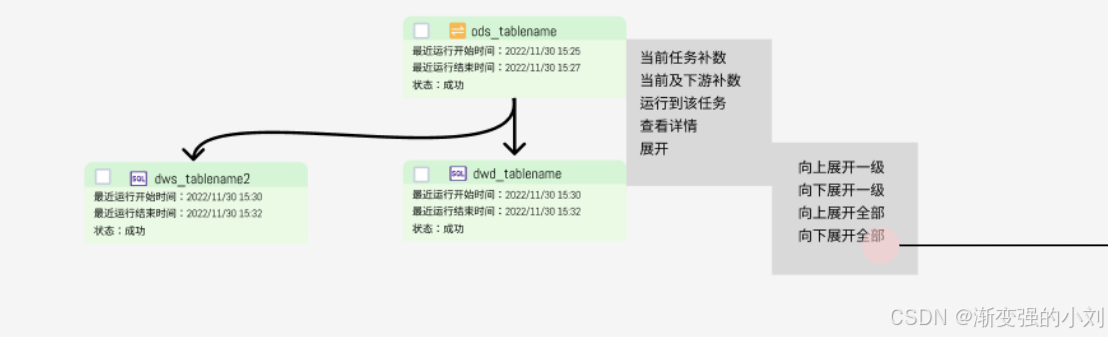

我们的需求中会有邮件点击节点打开菜单项这样的需求：
方案1：文档中有提供事件系统，我们在画布层点击事件中绑定下拉菜单
https://antv-x6.gitee.io/zh/docs/tutorial/advanced/components
但是问题是 提供的下拉菜单等组件的插件是react，这就很尴尬了
方案2：在自定义节点中绑定一个下拉菜单，右键时触发此菜单，因为右键后操作的是页面数据，所以我们需要将数据传递到画布层
不可行：没有向上传递的事件，组件是在app.vue中注册，且上面并没有@emit或者其他可以传出的方法
方案3：给每个节点绑定事件系统：node:contextmenu,触发事件系统时，更新传入节点的数据（一个标志位openMenu:true）开启下拉菜单
不可行：可以开启菜单，但是无法包括所有关闭方式

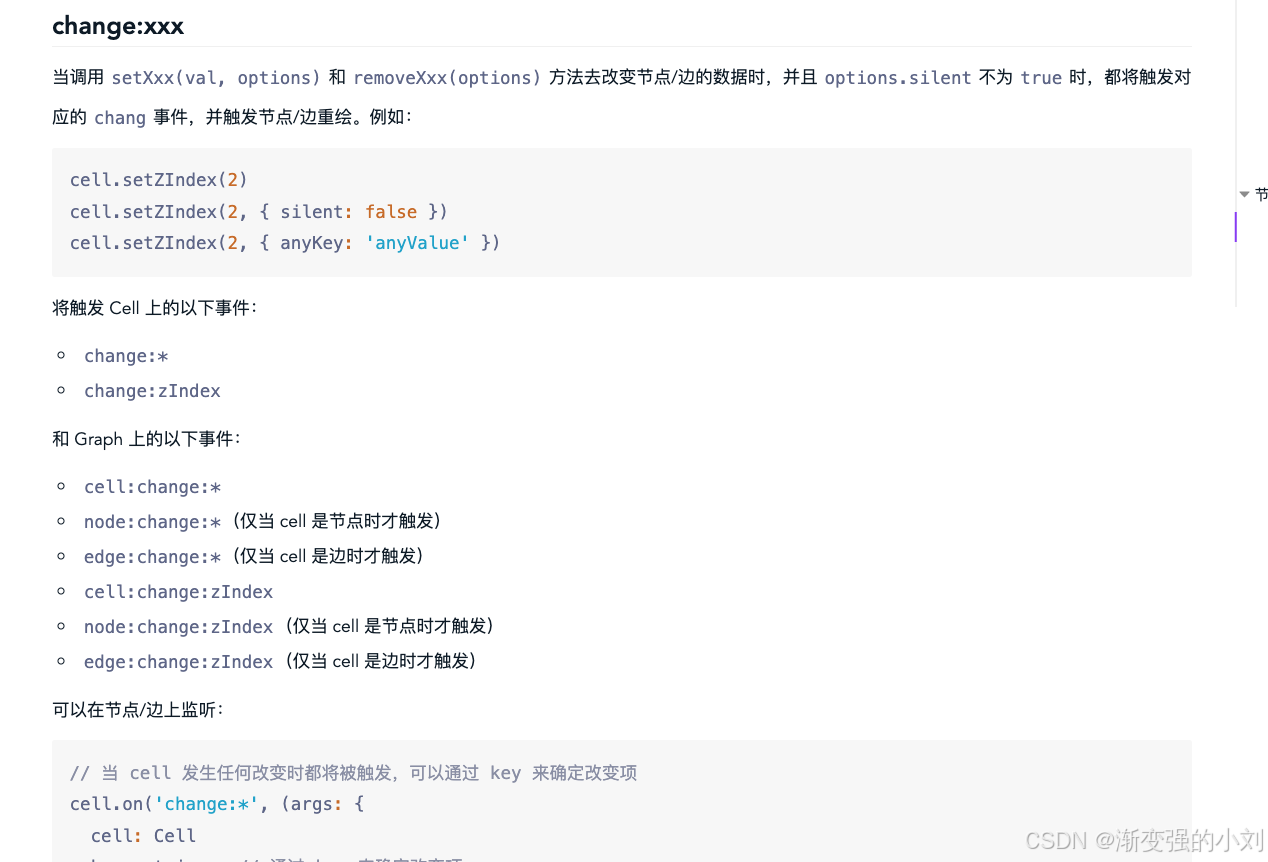

方案4：事件系统中提供了一种节点层和画布层传递数据的方法
可行
https://antv-x6.gitee.io/zh/docs/tutorial/intermediate/events

// 节点层
let num = 0;
const addNode = () => {
nodeInfo.value.setData({
id: nodeInfo.value.id,
type: ‘add’,
num: num++, // 这里为什么需要num++呢，因为如果不修改数据，多次点击同一事件，画布层无法检测到data变化，就无法触发画布层change事件，所以只要让num改变就会触发更新
})
}

// 画布层
graphView.value.on(‘node:change:data’, (data) => {
console.log(‘11111’, data)
})
这样我们就可以在画布层拿到所有我们想要的事件了,
