Cadence17.4快速上手（学习笔记）

前言

本文章仅对使用过其他电路设计软件的开发人员有参考价值，新手推荐在某站上观看某某教育的Cadence17.4零基础入门

Capture软件->原理图部分

• 原理图常用快捷键：
  • Esc 结束走线等操作
  • I 放大
  • O 缩小
  • C 以光标所指为新的窗口显示中心
  • W 画线
  • P 快速放置元件
  • H 元件标号左右翻转
  • V 元件标号上下翻转
  • R 元件旋转 90°
  • N 放置网络标号
  • J 放置节点
  • F 放置电源
  • G 放置地
  • Y 画多边形
  • T 放置 TEXT
  • B 放置总线
  • E 放置总线端口
  • T 放置 TEXT

操作界面和常用设置介绍

• 颜色设置：options->perference->Color/Print
• 格点设置：options->perference->Grid Display
  Sechematic Page Grid：设置原理辑器格点
  Part and Symbol Grid：设置元器件编辑器格点
  点击Snap To Grid（工具栏图标）->打开/关闭 抓取格点

软件自带元件库介绍

• 路径：安装目录/cadence/spb17.4/tools/capture/library/*.olb
• Amplifier.olb：模拟放大器IC
• Arithmetic.olb：逻辑运算IC
• ATOD.OLB：A/D转换IC
• BusDriverTransceiver.olb：汇流排驱动IC
• capsym.olb：电源、地、输入输出、标题栏等
• Connector.olb：连接器
• Counter.olb：计数器IC
• Discrete.olb：分立式元件，如电阻、电容、电感、开关、变压器等常用器件
• DRAM.OLB：动态存储器
• ElectroMechanical.olb：马达、断路器、等电机类
• FIFO.OLB：先进先出资料暂存器
• Filter.olb：逻辑门（含TTL/CMOS）
• FPGA.OLB：可编程逻辑器件
• Gate.olb：逻辑门
• Latch.olb：锁存器
• LineDriverReceiver.olb：线控驱动器与接收器
• Mechanical.olb：机构图件
• MicroController.olb：单晶片微处理器
• MicroProcessor.olb：微处理器
• Misc.olb：杂项，电表、微处理器周边未分类的的零件
• Misc2.olb：杂项图件
• Misc3.olb：
• MiscLinear.olb：线性杂项图件
• MiscMemory.olb：记忆体杂项图件
• MiscPower.olb：高功率杂项图件
• MuxDecoder.olb：解码器
• OPAmp.olb：运放
• PassiveFilter.olb：被动式滤波器
• PLD.OLB：可编程逻辑器件
• PROM.OLB：只读记忆体运放
• Regulator.olb：稳压IC
• ShiftRegister.olb：移位寄存器
• SRAM.OLB：静态存储器
• Transistor.olb：晶体管（含FET、UJT、PUT等）

创建元器件库

方法一：手动添加引脚元素

1. File->New->Library->OK
2. 工程栏右键刚刚新建的Library->Save As…->将新建的符号库另存
3. 工程栏右键刚刚新建的Library->New Part
4. 添加单个引脚->Place Pin（工具栏图标）->添加属性：

属性	解释
Name	引脚名
Number	引脚编号
Shape	特征
Type	类型
Pin#Increment for Next Pin	引脚编号增量

5. 添加多个引脚->Place Pin array（工具栏图标）->添加属性：

属性	解释
Starting Name	起始引脚名
Starting Number	起始引脚编号
Number of Pins	总引脚
Pin Spacing	间距：单位是格点
Shape	特征
Type	类型
Pin#Increment for Next Pin	引脚编号增量

->点击空白处->Property Sheet（窗口）->Edit Pins->Name->编辑引脚名
6. 添加图形->place->选择图形绘制

方法二：复制粘贴

1. 打开Design Cache（工程窗口），或者需要复制元件所在的Library（工程窗口）
2. 右键需要复制的元件Copy
3. 右键需要复制到的Library（工程窗口）->Paste

库管理和调用

• 将库添加到工程->右键Library（工程窗口）->Add File

元器件库与PCB封装库关联介绍

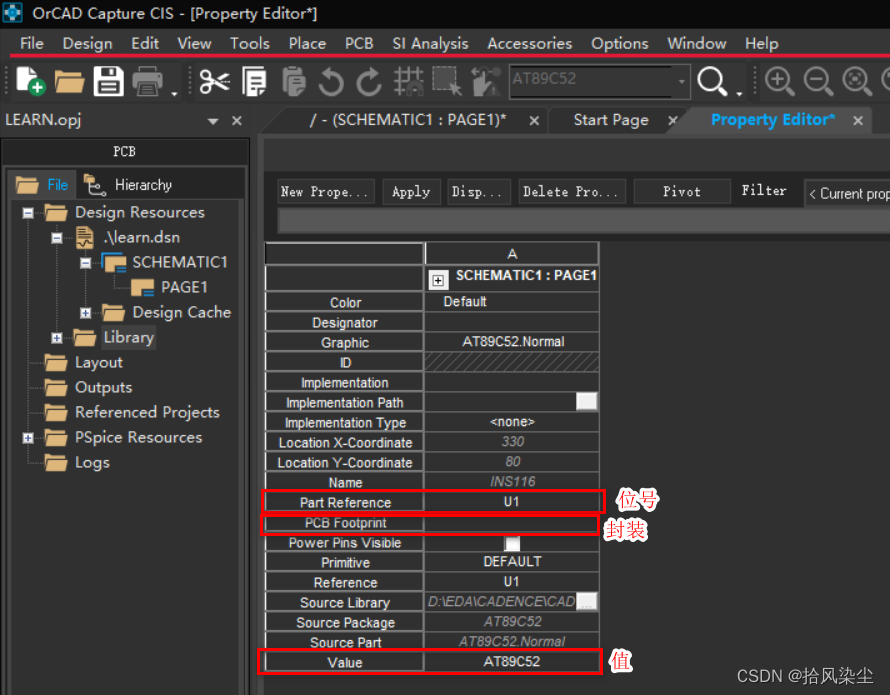

• 双击符号器件，关联封装由 PCB Footprint 参数决定，如下：


信号连接

• 导线连接：仅同一页面
• 网络标号连接：仅同一页面
• 分页符号（离图连接）连接：支持多页面连接

电源、地连通

• 系统自带电源/地连接符的库
• 电源/地连接符为全局变量、多页面连接
• 修改电源/地连接符的Name，即可联通

添加差分属性

1. 鼠标左键选中一页原理图->Tools（菜单栏）->Create Differential Pair…->


DRC检测工具

• 运行DRC检查：PCB（菜单栏）->Design Rules Check…->Run
• 设置DRC检查规则：PCB（菜单栏）->Design Rules Check…->Rules Setup、Report Setup

PDF与BOM清单输出

1. 输出PDF
   1. File（菜单栏）->Export->PDF
   2. File（菜单栏）->Print->Setup（打印设置）->
2. 输出BOM：Tools（菜单栏）->Bill of Materials：


原理图输出Allgro第一方网表及常见错误解析

• 生成网表：Create Netlist（工具栏图标）->确定
• 常见问题分析：出现错误将会弹出Error窗口，在netlist.log文件中有详细信息
  1. Duplicate Pin Name “xxx” found on Package … ->引脚重复名：在Orcad中只有电源引脚名称允许重复
  2. Property “PCB Footprint” missing for instance xxx ->封装名缺失
  3. Pin number missing from “x” of Pacage TEST … ->管脚编号缺失
  4. Value for property PCB Footprint contains carriage return for xxx ->属性名称中含有回车键
  5. Conflicting Value of following Component Defintion property found on different sections of xxx … ->多Part器件属性冲突：将属性修改一致
  6. Illegal charater in xxx … ->非法字符

PCB Eidtor->PCB部分

PCB封装库的管理与调用

1. 文件介绍：

   1. 焊盘文件->***.PAD
   2. 封装文件->***.DRA（可编辑文件）；
      ***.PSM（调用文件）

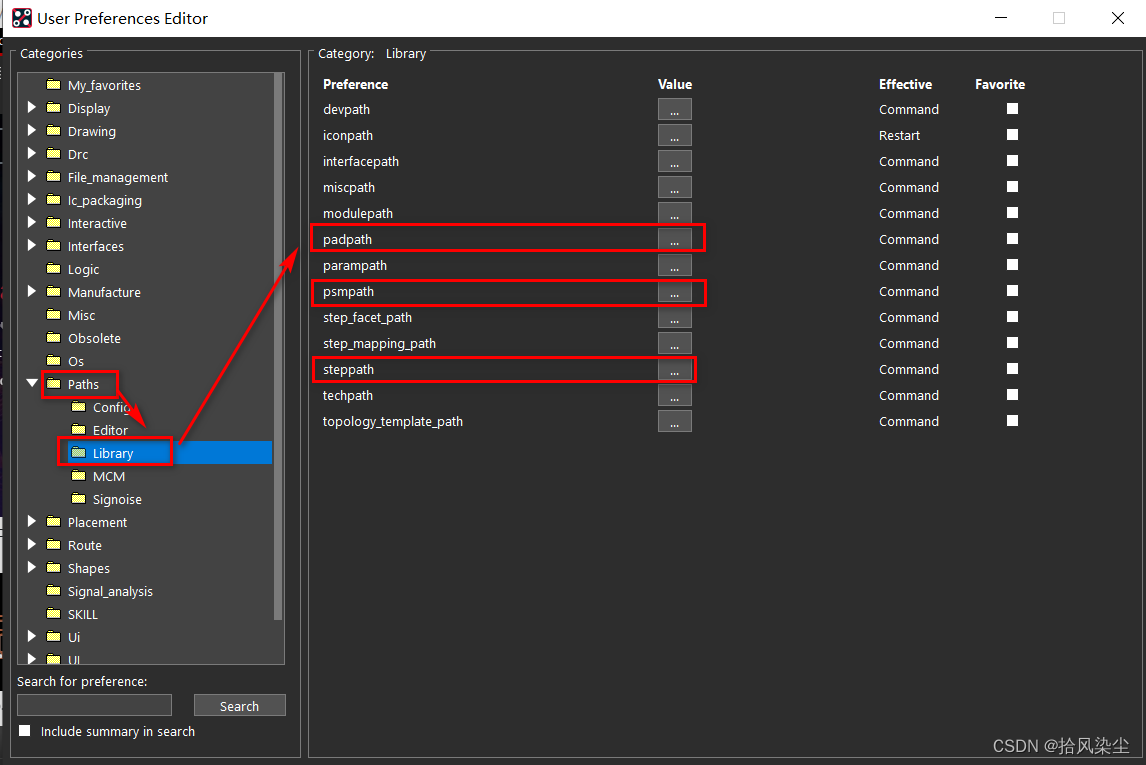

2. 路径指定：Setup（菜单栏）->User Perference…->


3. 调用封装：Place（菜单栏）->Manually…->Advanced Settings中勾选上 Library ->Placement List->下拉框中选择 Package Symbols->放置封装

4. 导出封装：File（菜单栏）->Export->Libraries…->全部勾选->Export

快捷键设置、Capture与PCB Eidtor同步网表

快捷键设置

• alias：输入后需要回车
• funckey：输入后直接执行
• env文件路径->…\Cadence\SPB17.4\share\pcb\text
• 几个不要定义快捷的字母和按键：F1 X Y i

同步网表

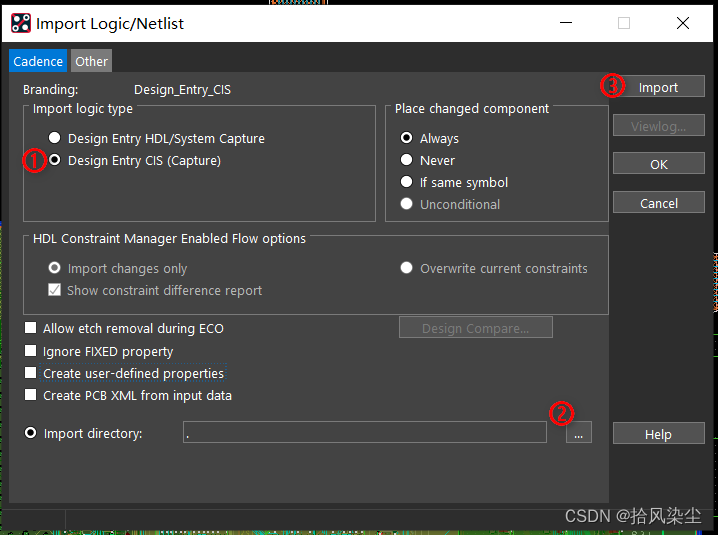

1. 导入网表->File（菜单栏）->Import->Logic/Netlist…


2. 查看状态->Display（菜单栏）->Status…


后台放置元器件

Place（菜单栏）->QuickPlace…->Place->OK

手工添加元器件与网络修改

1. 打开逻辑编辑使能->Setup（菜单栏）->User Perference…->Logic->勾选 logic_edit_enabled->Aplly

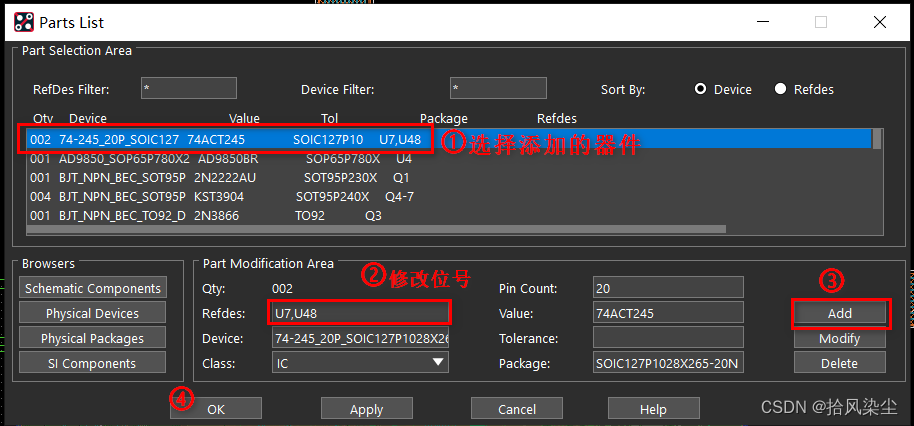

2. Logic（菜单栏）->Part Logic…->


Place（菜单栏）->QuickPlace…->Place->OK
3. 修改网络：Logic（菜单栏）->Net Logic…->在Options窗口选择网络->点击需要修改网络的Pin
4. 删除：Logic（菜单栏）->Part Logic…->选择需要删除的器件->Delete

DXF文件导入与PCB板框定义

1. 板框层：16以前的在Board geometry.Outline，17版本在Board geometry.Design_Outline

2. Options窗口选择到Board geometry.Design_Outline->Shape（菜单栏）选择图形->绘制板框

3. DXF导入：

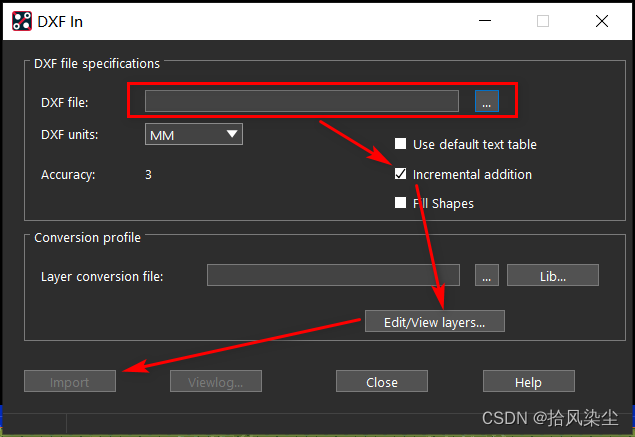

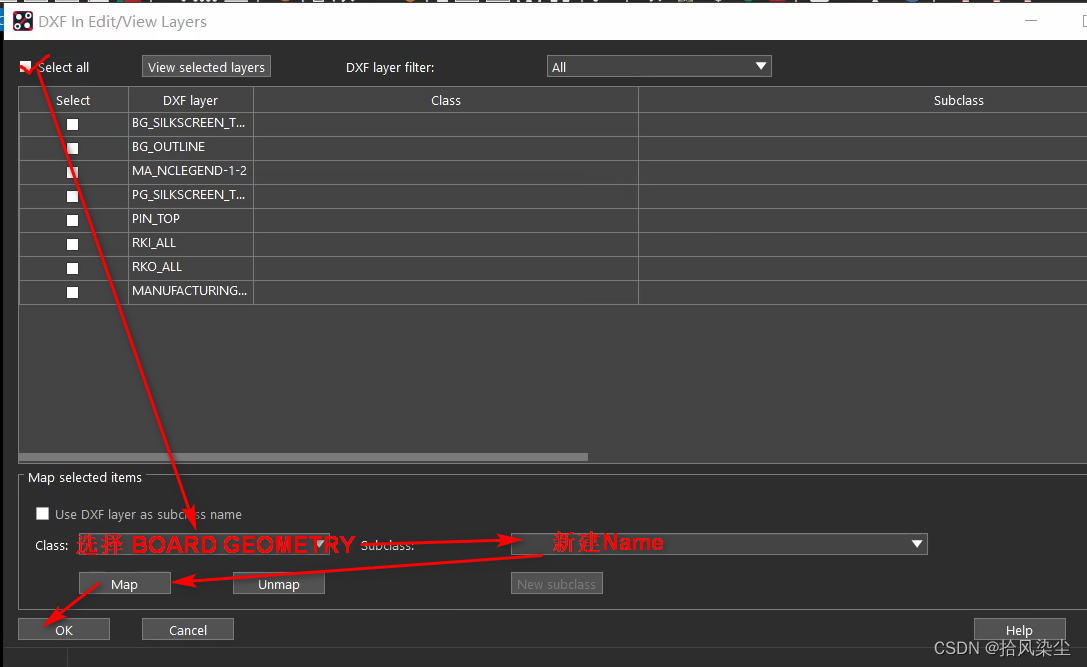

   1. File（菜单栏）->Import->DXF…


   Edit/View Layers…参数：


   2. Edit（菜单栏）->Change->选择（属于Shapes）->Options窗口中选择Board geometry.Design_Outline->右键Done

精准定位与坐标定位、Capture与PCB Eidtor交互式布局

定位

1. 精准定位：在Move命令下->选择定位点->右键Snap pick to->选择抓取类型
2. 坐标定位：在Move命令下->在Command窗口输入坐标->x (x坐标信息) (y坐标信息)

交互式布局

1. PCB Eidtor需要使用第一方网表
2. Capture中->Options（菜单栏）->Perference->Miscellaneous->勾选使能Enable Intertool Communication

网络飞线的常规处理方式

1. 打开/关闭飞线->Rats All（工具栏图标）/Unrats All（工具栏图标）
2. 隐藏/显示某一网络飞线->Display（菜单栏）->Show Rats/Blank Rats->Net->选择网络

器件移动、旋转、镜像、对齐、等间距，锁定与解锁

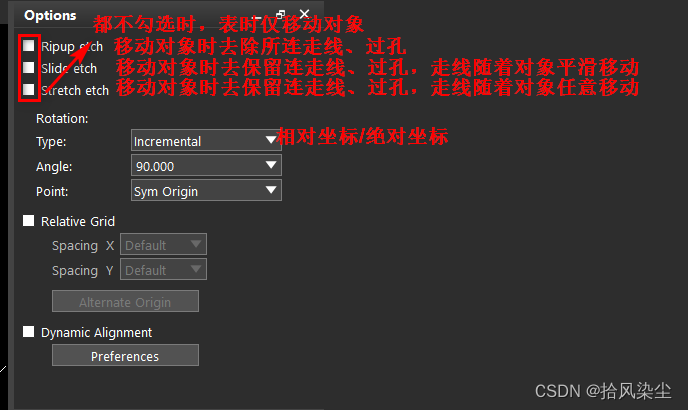

1. 移动、旋转->Move命令->选目标->右键Rotate（旋转）/Mirror（镜像）


2. 器件镜像（换层）->Mirror命令->选目标->选择镜像参考点

3. 对齐、等间距->打开布局模式->Setup（菜单栏）->Application Mode->Placement Edit->框选元件->右键Align components->Options对齐参数如下:

   1. Horizontal：水平方向对齐
   2. Vertical：垂直方向对齐
   3. Top：顶部对齐（Horizontal模式）；Left：左对齐（Vertical模式）
   4. Center：中心对齐
   5. Bottom：底部对齐（Horizontal模式）；Right：右对齐（Vertical模式）
   6. Equal spacing：对齐的时候进行等间距

4. 锁定：Fix（工具栏图标）->选择对象

5. 解锁：Unfix（工具栏图标）->选择对象

相同模块复用

1. 选择布局模式：Setup（菜单栏）->Application Mode->Placement Edit

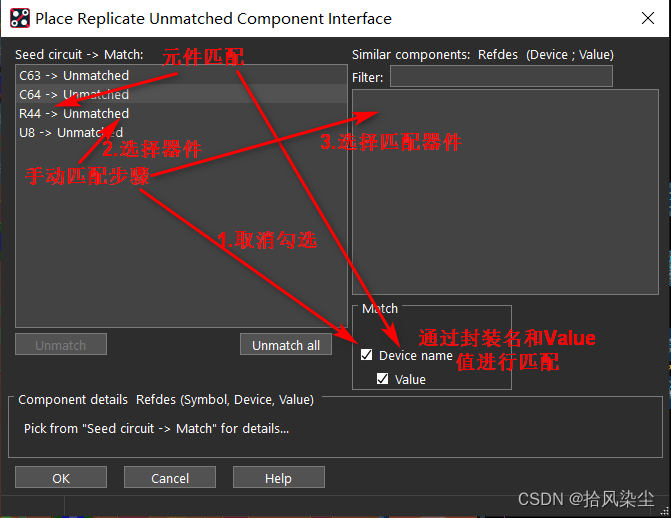

2. 框选元件、走线、过孔、铜皮等模块元素->右键->Place replicate create->右键Done->左键选择中心点->保存模型（和PCB放在同一位置）->Save

3. 使用模块->框选元件->右键->Place replicate apply->选择之前保存的模型


4. 点击OK完成

测量、查询

• Show measure（工具栏图标）、Show Element（工具栏图标）
• 几个名词解释
  1. Dist：中心到中心的距离
  2. Total Dist：几次的Dist之和
  3. Ari Gap：边缘距离（中心出了焊盘到另一中心出了焊盘的距离）
  4. Dx,Dy：X轴，Y轴长度，Manhattan Dist = Dx + Dy
  5. Pick Angel：角度
  6. OVERLAP：重叠
• 开启第二种单位：Setup（菜单栏）->User Perference->Display->Element->showmeasure altunits->选择第二种单位->Apply->OK

PCB布线叠层与阻抗设计

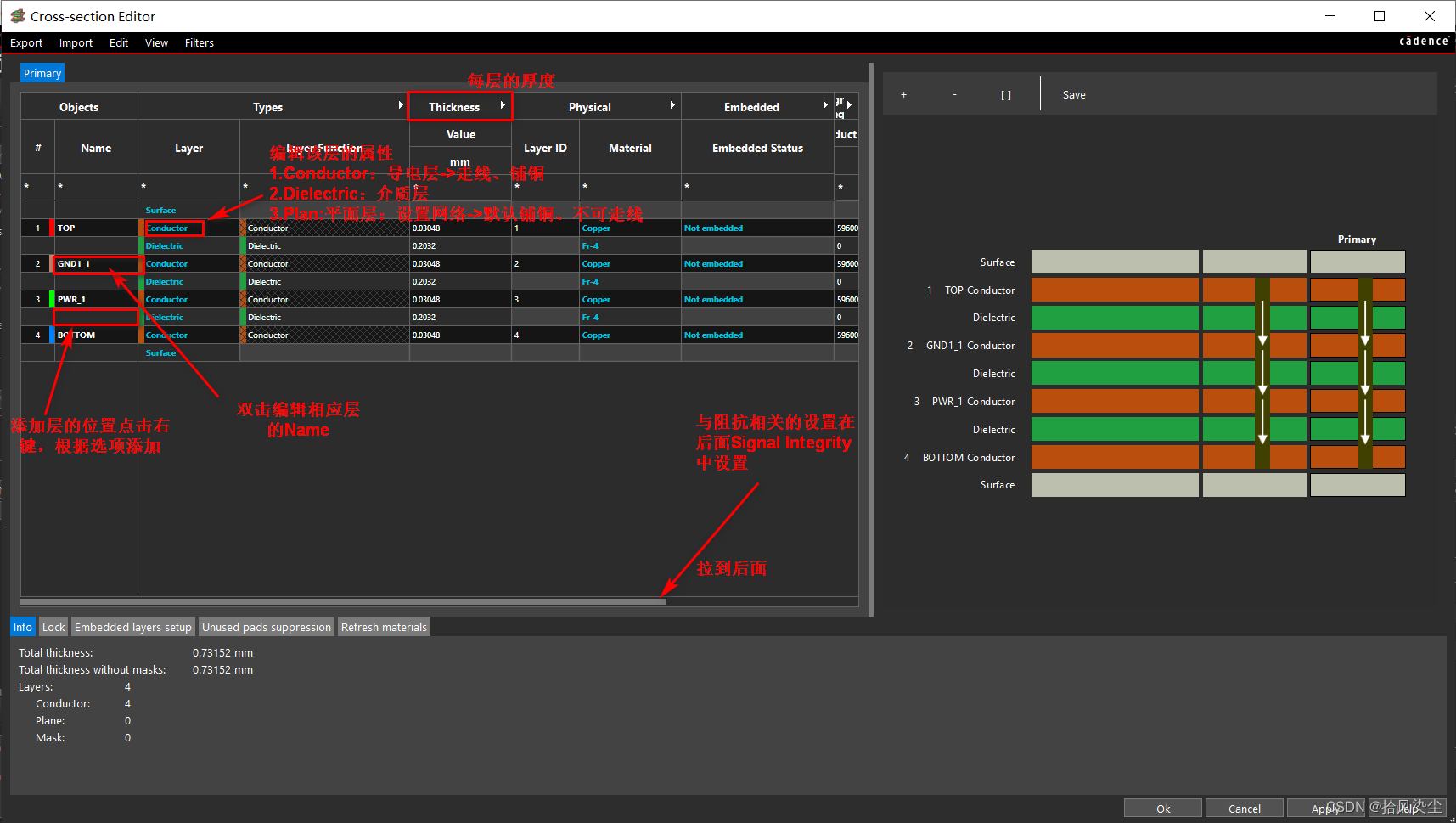

• 叠层：Xsection（工具栏图标）


PCB布线过孔添加与设置

1. 放置过孔：走线时双击左键（在Options窗口中可以选择已经添加的过孔）

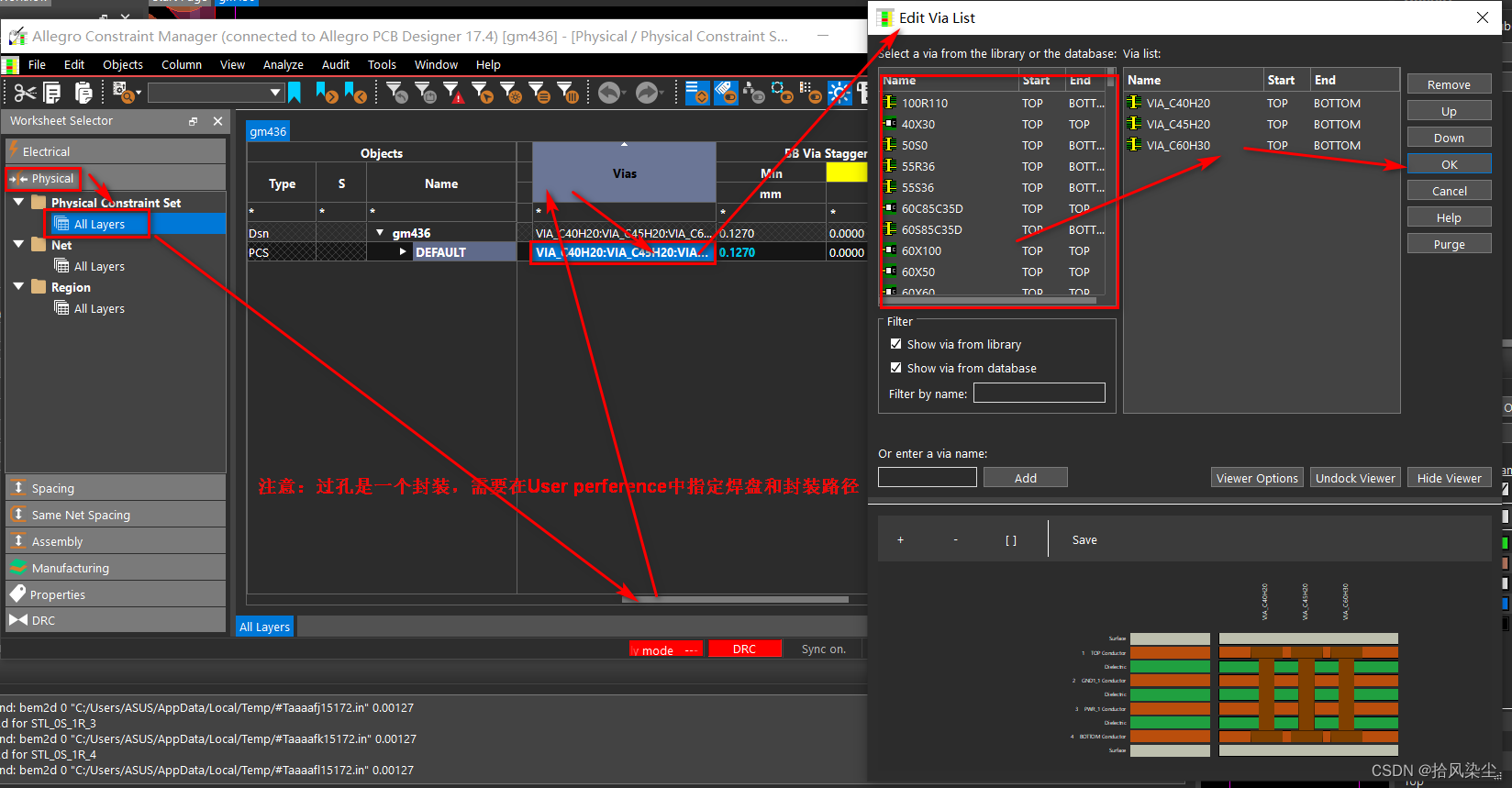

2. 添加过孔：Setup（菜单栏）->Constraints->Constraint Manager…->


差分对添加与设置

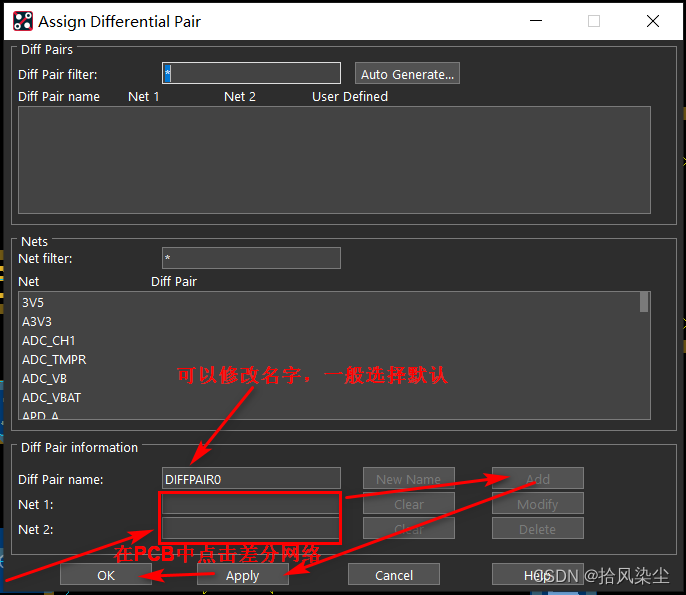

1. 手动添加：Logic（菜单栏）->Assign Differential Pair/删除：选择差分对，点击delete

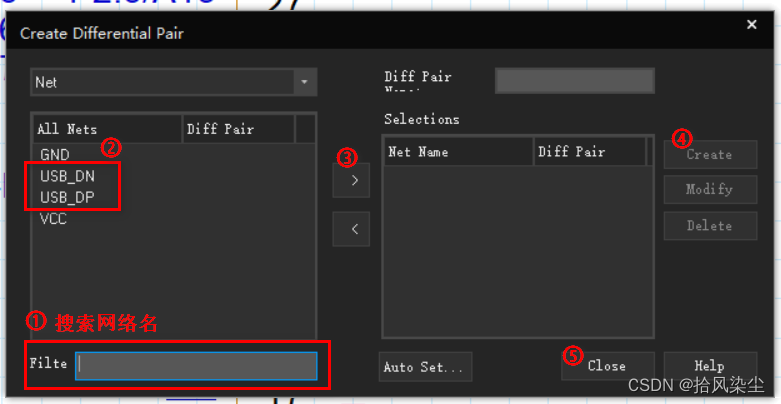

2. 规则管理器添加：打开规则管理器->Cmgr（工具栏图标）->Physical->Net->All Layers-选择差分网络右键->Create->Differential Pair->新窗口中点击Create
   删除：打开规则管理器->Cmgr（工具栏图标）->Physical->Net->All Layers-选择差分网络右键->右键delete

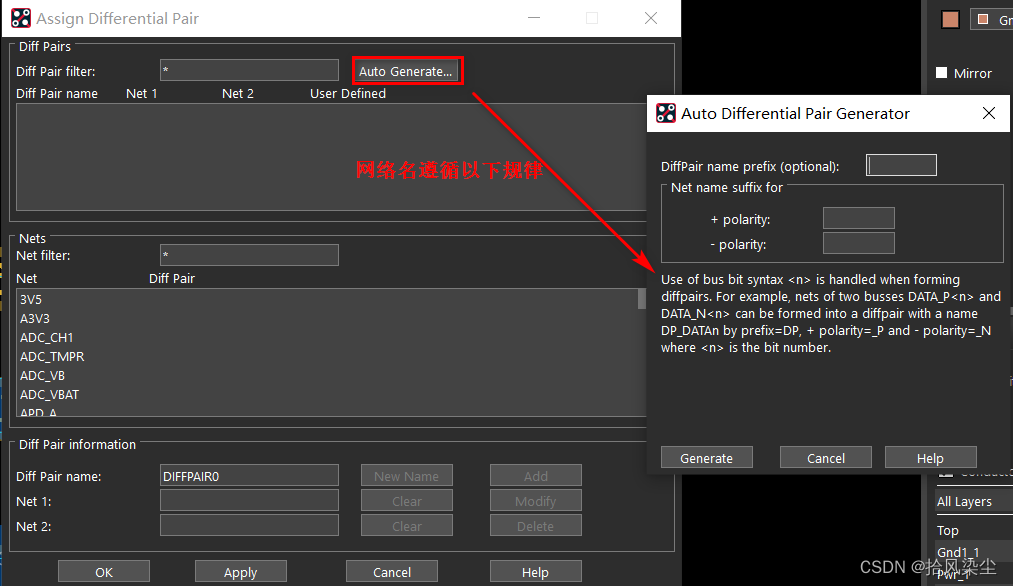

3. 模糊添加：Logic（菜单栏）->Assign Differential Pair


规则间距添加

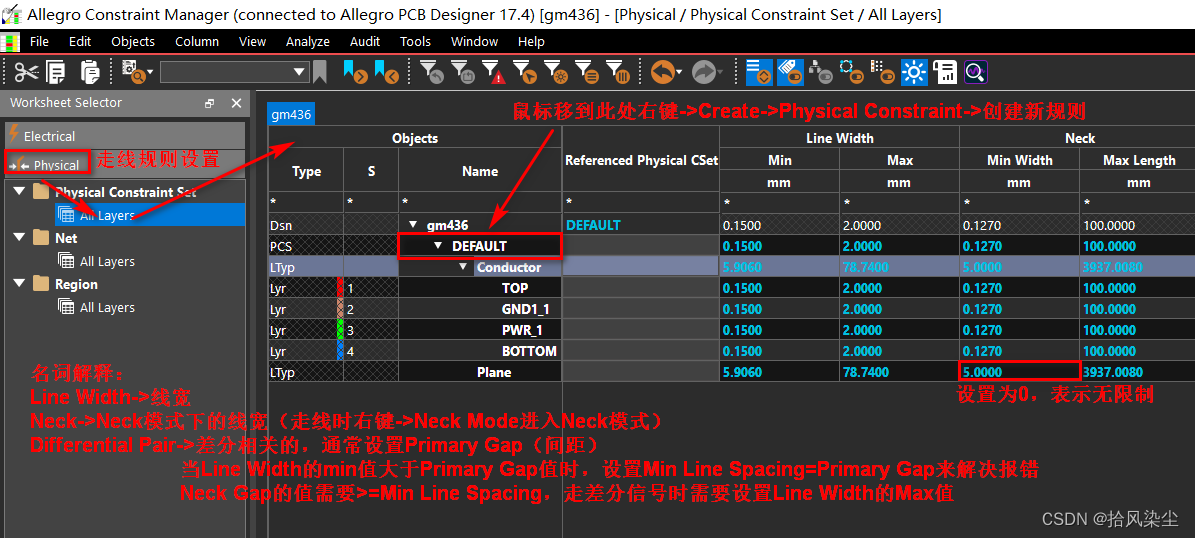

1. 布线规则添加：打开规则管理器->Cmgr（工具栏图标）->


2. 布线规则驱动：打开规则管理器->Cmgr（工具栏图标）->Physical->Net->All Layers->Referenced Physical Cset（在该列中选择Net对应的规则）

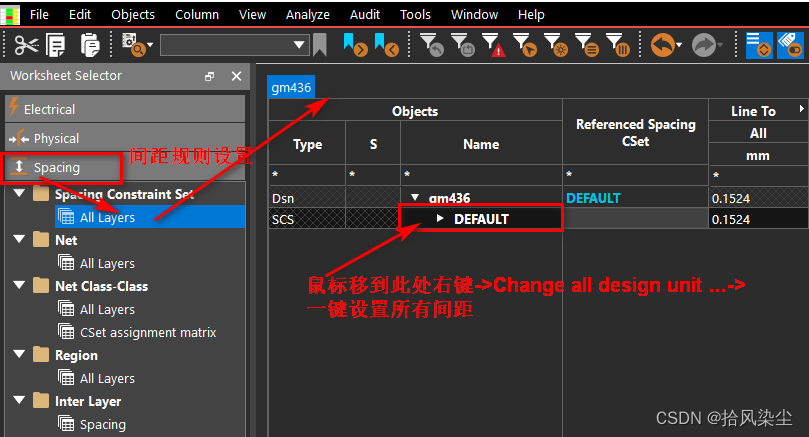

3. 间距规则添加：打开规则管理器->Cmgr（工具栏图标）->


4. 间距规则驱动：打开规则管理器->Cmgr（工具栏图标）->Spacing->Net->All Layers->Referenced Physical Cset（在该列中选择Net对应的规则）

Class添加和颜色分配

• Net-Class：线宽、线距的信号集合
• Net-Group：某类信号的集合（16.6以前为Bus）
• Match-Group：某类信号的等长参数

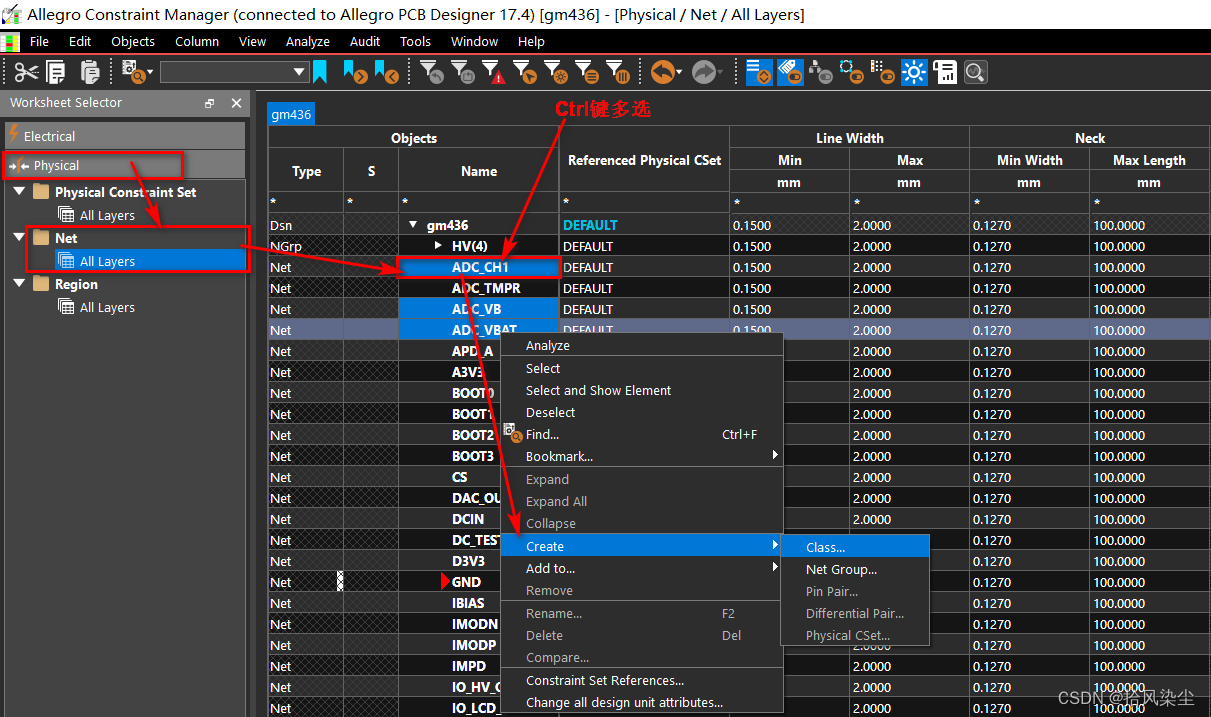

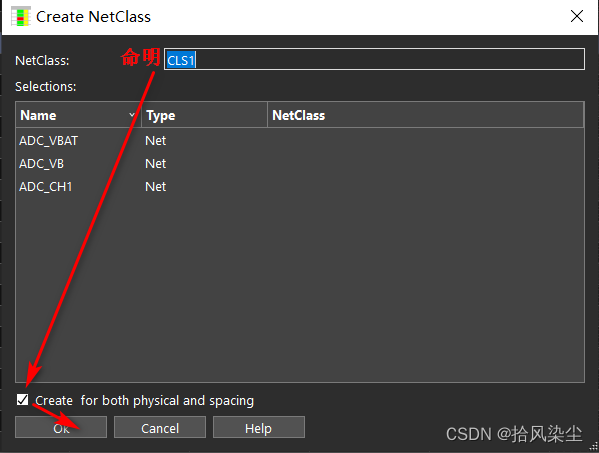

1. 创建Net-Class/Net-Group：打开规则管理器->Cmgr（工具栏图标）->



->在NetClass中命名->勾选Creat fot both physical and spacinng（Net-Group无该选项）->Ok
2. 目标颜色分配：Display（菜单栏）->Assign color
3. 高亮/低亮：Display（菜单栏）->Highlight/Rehighlight->（Options窗口中可以选择样式，需要在User Perferences Editor中的Highlight栏里取消勾选display_nohilitefont）->选择对象（Rehighlight在Options窗口中取消勾选Retain object custom color；默认取消勾选方法：在User Perferences Editor中的Highlight栏里勾选disable_Retain_object_custom_color）
4. 各层颜色设置：color192（工具栏图标）
5. 导入配色方案：File（菜单栏）->Import->Parameters…

区域规则添加

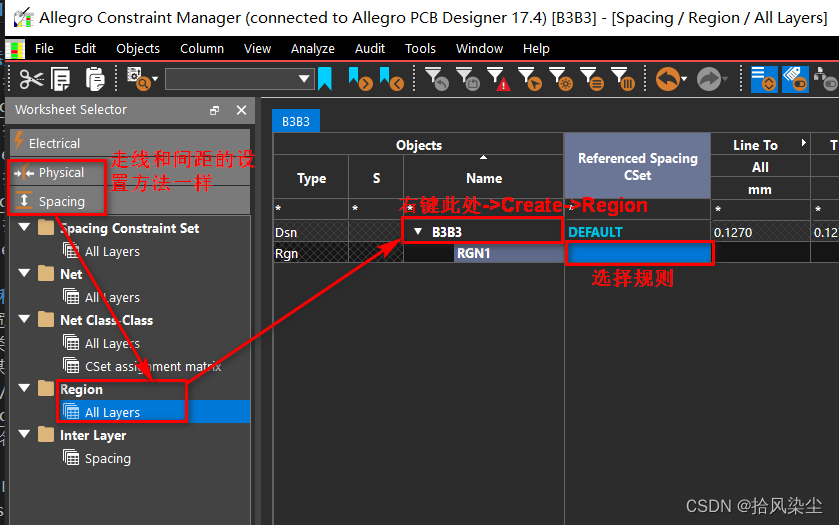

1. 添加规则：打开规则管理器->Cmgr（工具栏图标）->添加规则，与26节中的步骤一样 ->添加区域：


2. 添加区域：shape（菜单栏）->选择绘制的图形->Options窗口中选择Constraint Region.Top/Bottom(子类中选择层)，Assign to Region中选择规则->绘制区域

走线、修线

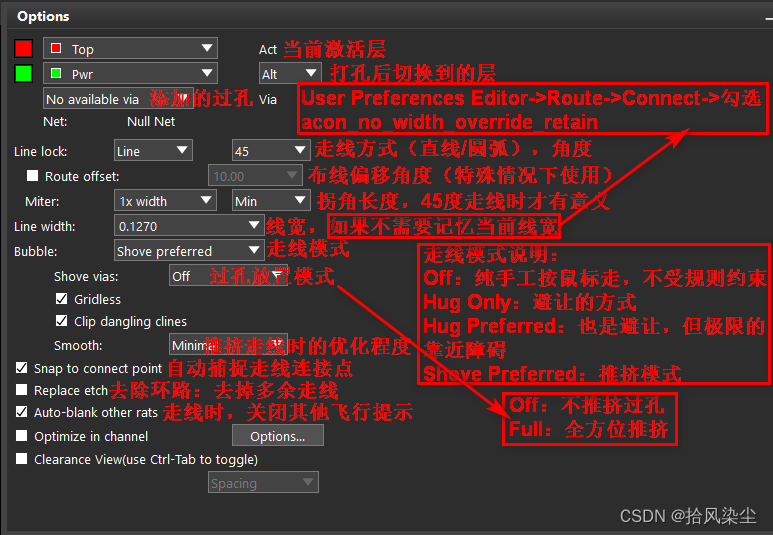

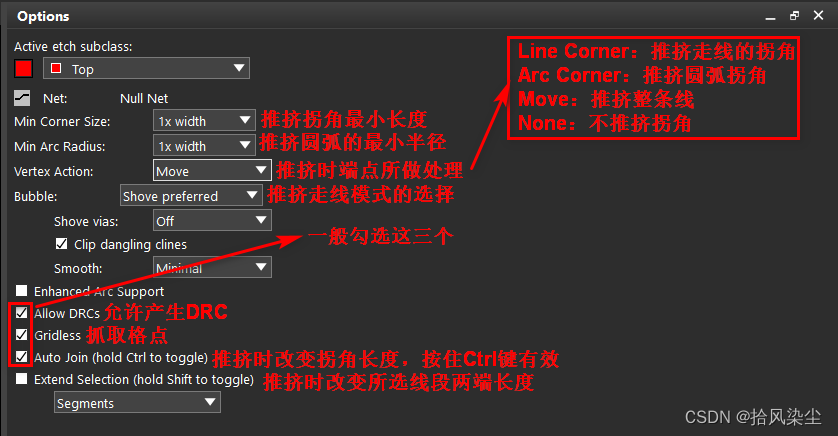

1. 走线：Add connect（工具栏图标）->Options窗口选项讲解


2. 修线：Slide（工具栏图标）->Options窗口选项讲解


复制、改变、删除

1. Copy（同一Class）：Edit（菜单栏）->Copy->Options面板中选择参考点：1.Symbol（器件）2.Body Center（器件中心）3.User Pick（选取一个参考点）4.Sym Pin（器件焊盘）->选取元素后->Options面板可选择矩形/极坐标粘贴的参数，是否保留网络
2. Z-Copy（必须是封闭图形，不同Class，通常用来建立KeepIn/keepOut）：Edit（菜单栏）->Z-Copy->Options参数设置->几个名词解释Contract（内缩）、Expand（外扩）
3. 修改：
   1. 改变线宽：Edit（菜单栏）->Change->Options窗口只勾选Line Width并输入参数，并在Find窗口勾选可选中元素
   2. 改变文本大小：
      1. Setup（菜单栏）->Design Parameter Editor->Text->Setup text size中添加/设置/字体大小种类->OK
      2. Edit（菜单栏）->Change->Options窗口只勾选Text block并选择字体种类->选择修改元素
   3. 改变Class（只能修改SubClass）：Edit（菜单栏）->Change->Options窗口只勾选New Subclass->选择修改元素
   4. 改变文本内容化：Text Edit（工具栏图标）->选择修改元素
4. 删除： Edit（菜单栏）->Delete->选择删除元素

Sub-Drawing（不同PCB间的复制）

1. 在PCB-A中->Files（菜单栏）->Export->Sub-Drawing->选择元素（可以右键Team Group）->右键Complete->Command中输入坐标（原点坐标输入：x 0 0）->选择导出路径->保存
2. 在PCB-B中->Files（菜单栏）->Import->Sub-Drawing->选择文件->Command中输入坐标（原点坐标输入：x 0 0）回车

铜箔

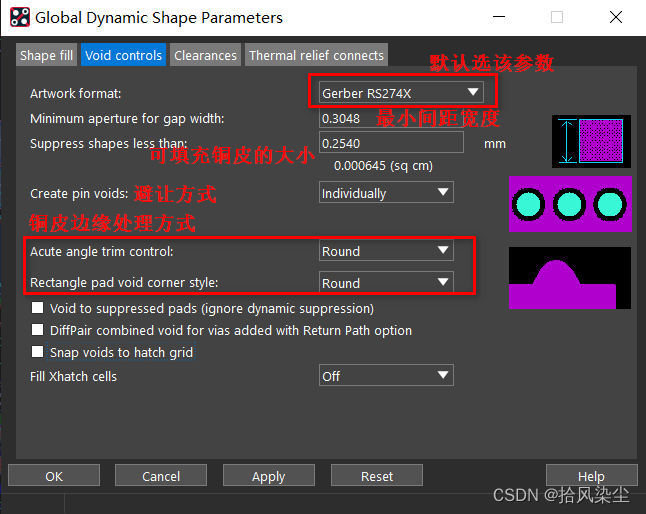

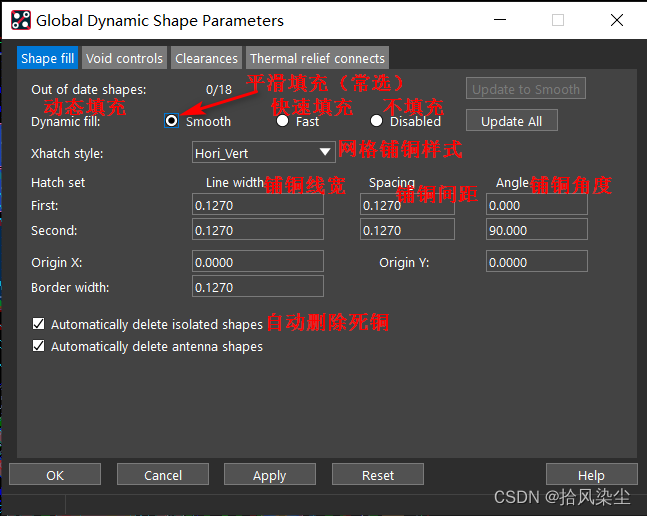

1. 参数设置：Shape（菜单栏）->Global Dynamic Shape Parameters（Layer Dynamic Shape Parameters是对单层进行设置，一般不用）：

   1. Shape fill：


   2. Void controls：

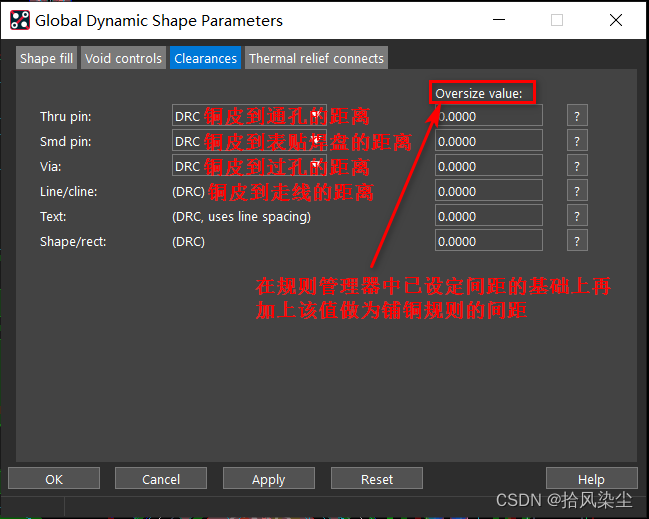

   3. Clearances：

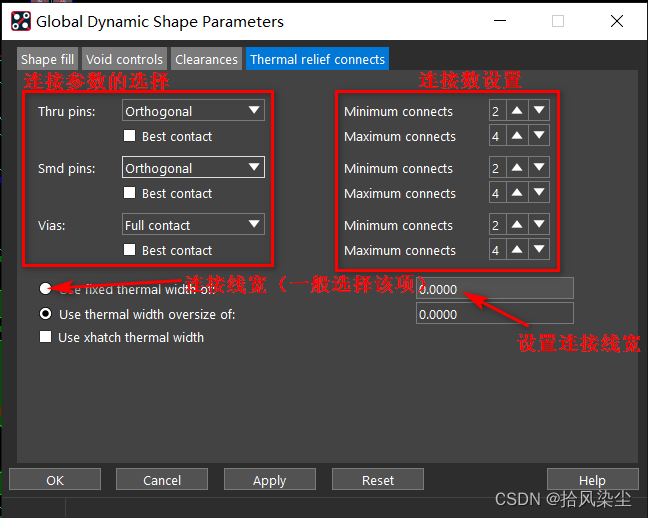

   4. Thermal relief connects：


2. 放置铜皮

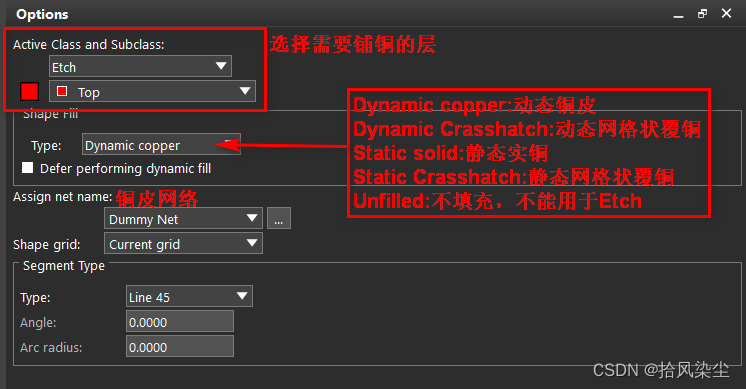

   Shape（菜单栏）->选择图形->Options面板参数设置：


3. 如果没有指定网络：Shape（菜单栏）->Select Shape or Void/Cavity->选择铜皮->右键Assign Net->左键点击网络

4. 单独铜皮设置参数：Shape（菜单栏）->Select Shape or Void/Cavity->选择铜皮->右键Paramteres

5. 挖铜/避让（只针对覆铜有效）：Element是针对静态铜皮，需要对静态铜皮的Parameters中Clearances进行设置

   1. Shape（菜单栏）->Manual Void/Cavity->选择图形/（Element是添加避让）->在已有铜皮上绘制（Options窗口参数设置和覆铜一样）
   2. 删除/移动/复制： Shape（菜单栏）->Manual Void/Cavity->Delete/Move/Copy->选择被 挖铜/避让 的铜皮->选择手动添加的 挖铜/避让 区域

6. 修铜：Shape（菜单栏）->Edit Boundary->选择铜皮编辑

7. 动态和静态铜皮的转换：Shape（菜单栏）->Change Shape Type->Options选择参数->选择需要转换的铜皮

8. 删除孤岛铜皮（死铜）：Shape（菜单栏）->Delete Islands

9. 铜皮分割：

   1. Add（菜单栏）->Line->Options中选择层->画分割带

10. 添加倒角：Manufacture（菜单栏）->Drafing->Chamfer(直角)/Fillet(圆弧)

PCB布线状态查验及相关DRC模型设置与消除

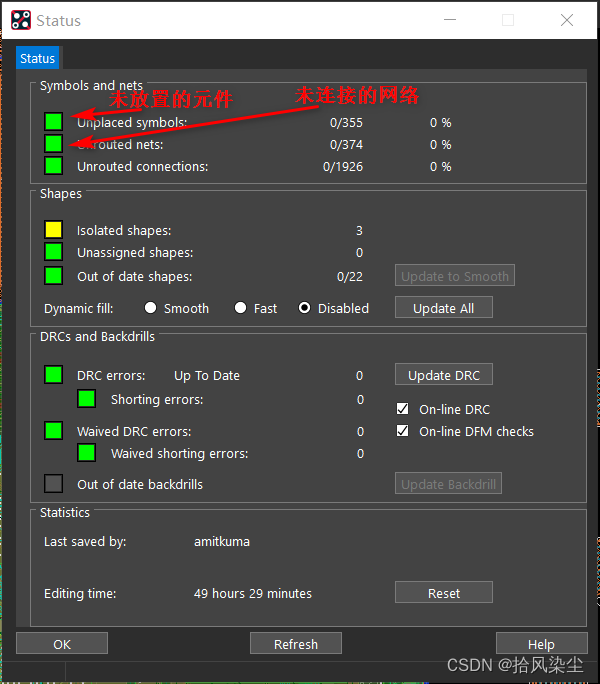

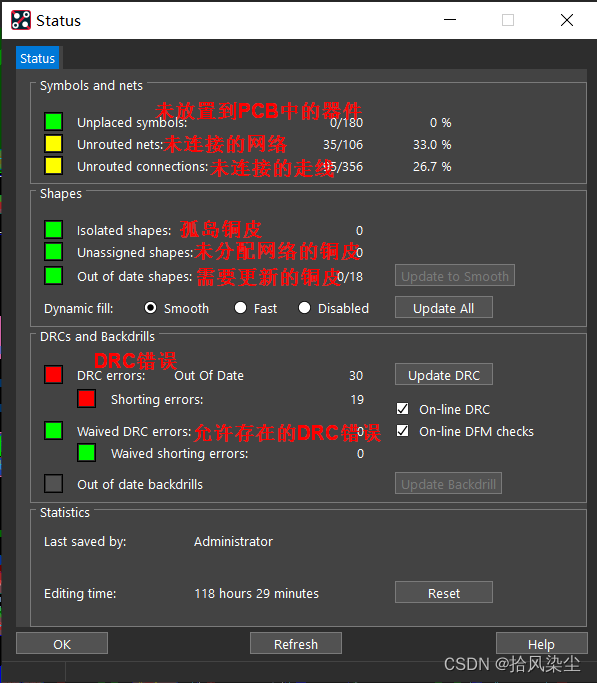

1. 状态查询：Display（菜单栏）->Status…


2. DRC模型设置：Setup（菜单栏）->Constraints->Modes中设置

标注

1. Manufacture（菜单栏）->Dimension Environment->进入标准环境

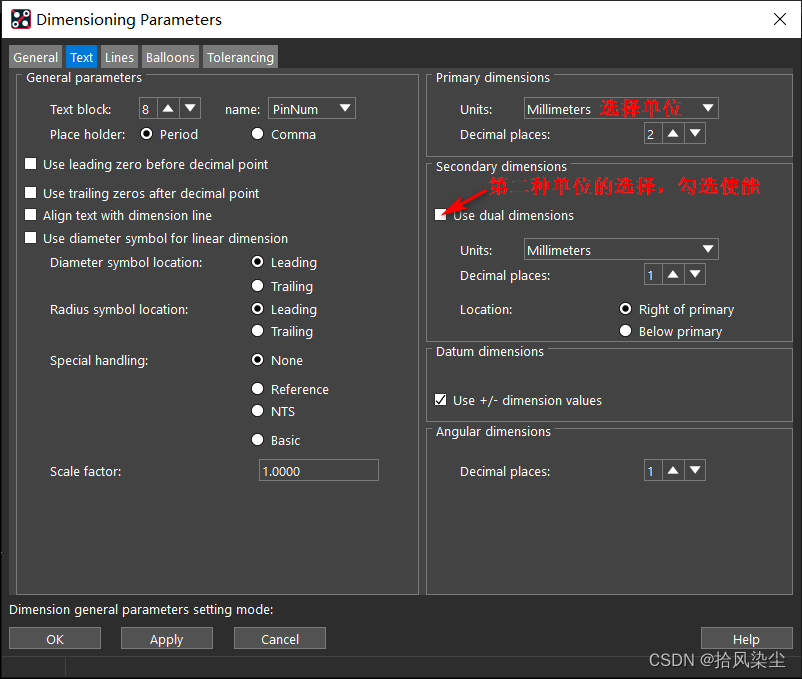

2. 空白出右键Parameters进行参数设置：

   1. General：Standard conformance->一般选择ANSI
      Parameter editing->单位选择
   2. Text：


3. 设置完成后点击右键选择标注类型（标注时配合右键Snap Pick to（抓取）效率高）：

   1. Linear Dimension：线性尺寸标注
   2. Datum Dimension：相对坐标标注
   3. Angular Dimension：角度标注
   4. Leader Line：箭头执行的形式进行标注
   5. Diametral Leader：标注圆的直径
   6. Redial Leader：标注圆的半径
   7. Balloon Leader：圆形标注的指引形式
   8. Chamfer Leader：标注倒角

4. 删除：右键Delete Dimension
