DBC文件的编辑方法

1、启动candb++程序，
File->createdatabase选择模板，然后保存dbc文件

2、添加网络节点
在OverallView界面，右击Network nodes选择New弹出如下界面,设置节点名称，把前面编辑好的Messages添加TxMessages，保存。

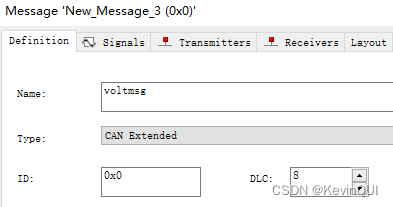

3、message右击创建消息即信息帧，包括ID,帧类型，报文名称，字节数等

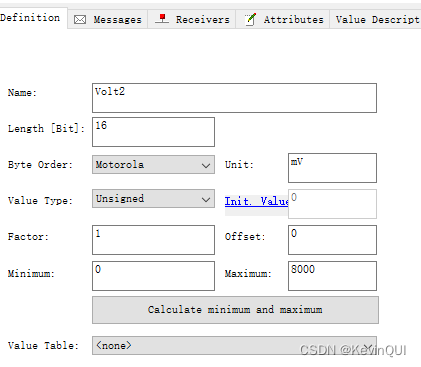

4、添加信号，回到Overall View界面，右击Signals选择new弹出如下对话框

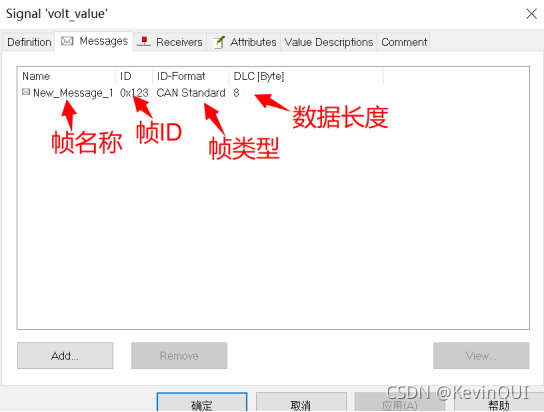

4、数据帧设置，Comment为帧描述

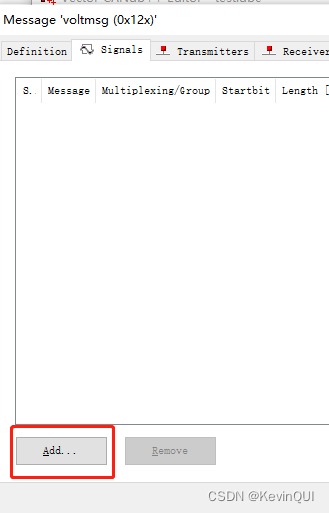

5、添加信号到消息帧

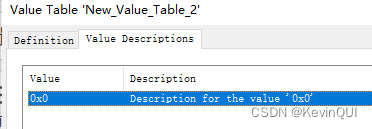

6、编辑真值表valueTable,右击创建对象，输入数据名称，添加变量描述
输入值和对应描述，比如0x1234,volt is too high(电压过大中文可能不支持)


右击编辑信号，最低下位置下拉添加真值，当值为下列值时对应的描述如超限

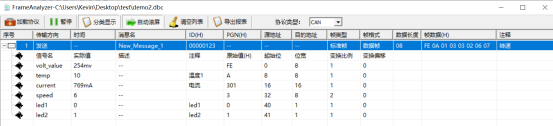

7、打开can,添加刚保存的DBC文件，CAN发送数据，可看到如下效果
