时间记录:2024/7/2

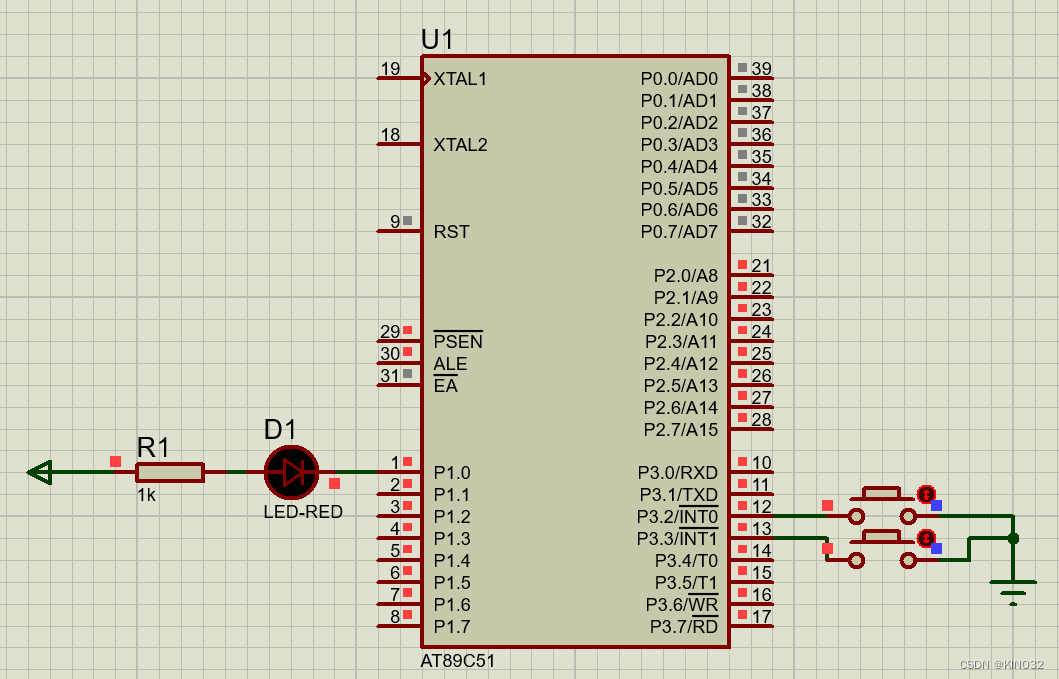

一、电路原理图
51单片机包含INT0、INT1两个外部中断接口
二、知识点介绍

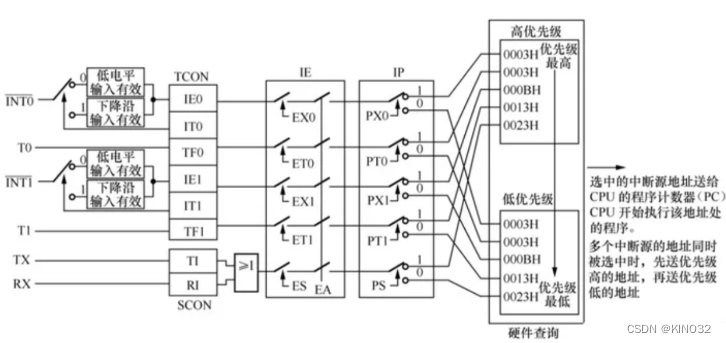

1.中断寄存器位介绍
(1)TCON定时控制寄存器,位0(IT0)中断INT0请求信号选择位,1表示下降沿信号、0表示低电平信号,位1(IE0)中断INT0信号标志位,1产生中断信号、0未产生中断信号,位2(IT1),位3(IE1)
(2)IE中断允许控制寄存器,位0(EX0)中断INT0中断允许位,位2(EX1),位7(EA)总中断允许位
(3)IP中断优先级控制寄存器,位0(PX0)中断INT0优先级设定位,默认为0低优先级,位2(PX1)中断INT1优先级设定位

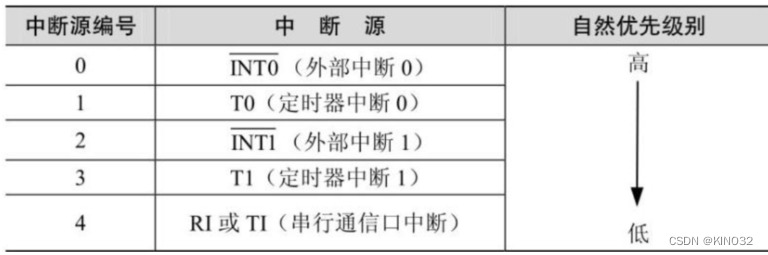

2.中断源编号(编写中断函数时需要)
三、代码示例
#include <reg51.h>
typedef unsigned int u16; //重
