本篇文章将带大家学习AW2013芯片的使用。

一、AW2013芯片介绍

AW2013是AWINIC LED驱动器产品线中支持自动呼吸模式的3通道LED驱动器产品。它可以驱动3个独立的LED或一个RGB LED组。

AW2013通过常阳极恒定电流驱动LED。亮度可以通过256级PWM调制。输出电流可以在4个级别配置：15mA、10mA、5mA、0mA（默认）。

AW2013支持渐变的亮度控制效果，有两种模式：直接PWM控制模式和单次编程模式。在单次编程模式中，可以灵活设置呼吸速度、时序、亮度和重复次数。

工作温度范围为-40℃至85℃，封装为2mmx2mm的DFN-101。

应用领域

移动电话、手持设备
家用电器中的LED

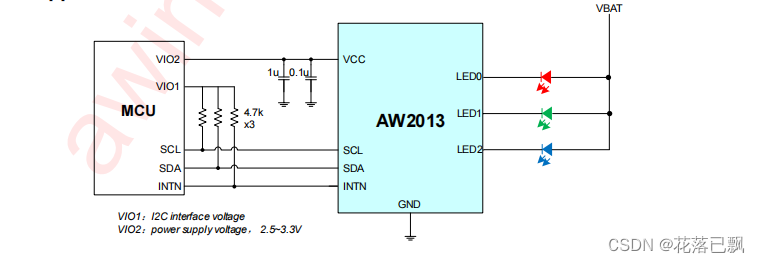

MCU通过IIC协议和AW2013进行通信，AW2013可以驱动LED0~LED2这三个LED灯。
在这里插入图片描述

二、AW2013从机地址

AW2013的默认I2C设备地址（7位&#x
