NCL环流合成图的绘制（一）——基于ERA5 10m风场数据处理

一.数据获取

二.对风场数据的预处理

1.风场数据是否需要计算距平值？

如果只针对某一特定时间的风场，则不需要计算异常，需要的是直接表现出当时的风场演变

如果绘制特定某几个年份的环流合成图，则突出这几个年份的异常，需要计算风场距平值后再合成。（参考南信大施宁老师编著书中的内容气象出版社-章节详情 (qxcbs.com)——厄尔尼诺年环流合成图）

2.如何计算风场距平值？

应该与本研究对其他变量的处理方法一致（如SST）

在这里我采用三十年中心气候态方法（NOAA），这样如果我要计算1958-2022年的风场距平，我就需要得到1943-2022年的原始风场数据。

3.对于ERA5风场数据的处理

在此遇到的问题：

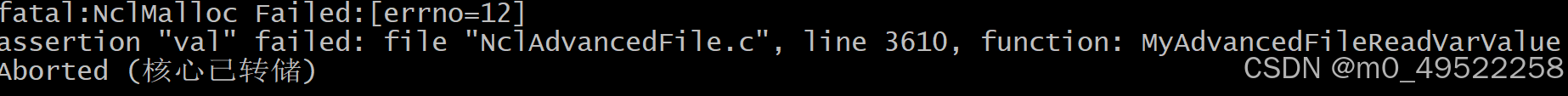

（1）数据精度太高，读取时内存占用大，NCL无法顺利读取并完成计算：

①只截取需要的数据经纬度范围（需要全面考虑后续方法得到的结果是否会受到经纬度的影响）

我只考虑以热带太平洋为中心，向两侧延伸的印度洋和大西洋作为边界，因此纬度范围{-30:30}，经度范围是{30:360}。(注意，这时名义中点为国际日界线180度经线。如果数据经度格式为{-180:180},可采用LonFlip函数进行更改。)

此时仍然显示内存不够。

②考虑到ERA5空间分辨率较高（0.25°*0.25°），可以跳读（:,::4,::4）

但是对960*721*1441这样庞大的数据体来说，跳读效率很低耗时久。

两个方法共同改进后效果仍不理想，从代码的角度说，我决定采取切片式读取

;;;;;open the file
    f = addfile("./data/era5/10mwind.nc", "r")

;;;;;get U&V data
   ;u
    u01 = f->u10(0:159,{-30:30},{30:360})
    u02 = f->u10(160:319,{-30:30},{30:360})
    u03 = f->u10(320:479,{-30:30},{30:360})
    u04 = f->u10(480:639,{-30:30},{30:360})
    u05 = f->u10(640:799,{-30:30},{30:360})
    u06 = f->u10(800:959,{-30:30},{30:360})

    u1 = u01(:,::4,::4)
    u2 = u02(:,::4,::4)
    u3 = u03(:,::4,::4)
    u4 = u04(:,::4,::4)
    u5 = u05(:,::4,::4)
    u6 = u06(:,::4,::4)

    nlat = dimsizes(u1&latitude)
    nlon = dimsizes(u1&longitude)
    u = new((/960, nlat, nlon/),float)
    u(0:159,:,:) = u1
    u(160:319,:,:) = u2
    u(320:479,:,:) = u3
    u(480:639,:,:) = u4
    u(640:799,:,:) = u5
    u(800:959,:,:) = u6

    copy_VarMeta(u1(0,:,:), u(0,:,:))
    copy_VarMeta(f->u10(:,0,0), u(:,0,0))
    printVarSummary(u)

③用不到的变量和数据及时delete释放内存

delete([/u01,u02,u03,u04,u05,u06,u1,u2,u3,u4,u5,u6/])

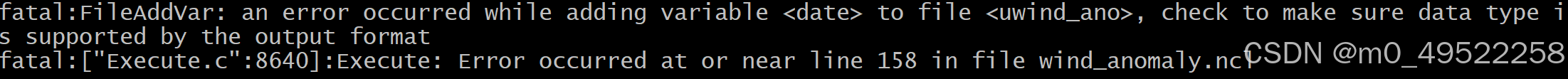

（2）对数据计算距平值并截取，得到（65*12,nlat, nlon）的数据后，想要将它写入nc文件

经过对输出nc文件及变量printVarSummary，我发现缺失了coordinates，推测是没有详细写入绑定信息中的坐标变量。但是原始变量中的coordinates有六个，这也是有关era5数据不明白的点。

Variable: uwind_ano Type: float Total Size: 62805600 bytes             15701400 values Number of Dimensions: 3 Dimensions and sizes:   [date | 780] x [latitude | 61] x [longitude | 330] Coordinates:             date: [19580101..20221201]             latitude: [ -30..  30]             longitude: [  30.. 359] Number Of Attributes: 38   anomaly_op_ncl :      Anomalies from Annual Cycle: calcMonAnomTLL: contributed.ncl   date :        19430101   longitude :      0   latitude :      90   GRIB_paramId :        165   GRIB_dataType :       an   GRIB_numberOfPoints : 1038240   GRIB_typeOfLevel :    surface   GRIB_stepUnits :      1   GRIB_stepType :       avgua   GRIB_gridType :       regular_ll   GRIB_uvRelativeToGrid :       0   GRIB_NV :     0   GRIB_Nx :     1440   GRIB_Ny :     721   GRIB_cfName : unknown   GRIB_cfVarName :      u10   GRIB_gridDefinitionDescription :      Latitude/Longitude Grid   GRIB_iDirectionIncrementInDegrees :   0.25   GRIB_iScansNegatively :       0   GRIB_jDirectionIncrementInDegrees :   0.25   GRIB_jPointsAreConsecutive :  0   GRIB_jScansPositively :       0   GRIB_latitudeOfFirstGridPointInDegrees :        90   GRIB_latitudeOfLastGridPointInDegrees :        -90   GRIB_longitudeOfFirstGridPointInDegrees :        0   GRIB_longitudeOfLastGridPointInDegrees :      359.75   GRIB_missingValue :   3.402823466385289e+38   GRIB_name :   10 metre U wind component   GRIB_shortName :      10u   GRIB_totalNumber :    0   GRIB_units :  m s**-1   long_name :   uwind anomalies   units :       m s**-1   standard_name :       unknown   GRIB_surface :           0   coordinates : number date latitude longitude expver   _FillValue :  nan

Variable: u Type: float Total Size: 62805600 bytes             15701400 values Number of Dimensions: 3 Dimensions and sizes:   [date | 780] x [latitude | 61] x [longitude | 330] Coordinates: Number Of Attributes: 38   anomaly_op_ncl :      Anomalies from Annual Cycle: calcMonAnomTLL: contributed.ncl   date :        19430101   longitude :      0   latitude :      90   GRIB_paramId :         165   GRIB_dataType :       an   GRIB_numberOfPoints : 1038240   GRIB_typeOfLevel :    surface   GRIB_stepUnits :         1   GRIB_stepType :       avgua   GRIB_gridType :       regular_ll   GRIB_uvRelativeToGrid :          0   GRIB_NV :        0   GRIB_Nx :     1440   GRIB_Ny :      721   GRIB_cfName : unknown   GRIB_cfVarName :      u10   GRIB_gridDefinitionDescription :      Latitude/Longitude Grid   GRIB_iDirectionIncrementInDegrees :   0.25   GRIB_iScansNegatively :          0   GRIB_jDirectionIncrementInDegrees :   0.25   GRIB_jPointsAreConsecutive :     0   GRIB_jScansPositively :          0   GRIB_latitudeOfFirstGridPointInDegrees :        90   GRIB_latitudeOfLastGridPointInDegrees :        -90   GRIB_longitudeOfFirstGridPointInDegrees :        0   GRIB_longitudeOfLastGridPointInDegrees :      359.75   GRIB_missingValue :   3.402823466385289e+38   GRIB_name :   10 metre U wind component   GRIB_shortName :      10u   GRIB_totalNumber :       0   GRIB_units :  m s**-1   long_name :   uwind anomalies   units :       m s**-1   standard_name :       unknown   GRIB_surface :           0   coordinates : number date latitude longitude expver   _FillValue :  nan

解决方法：

①重新对变量属性进行定义并输出

    uwind_ano = (/ua_clm(rec_s:rec_e,:,:)/)
    copy_VarCoords(ua_clm(0,:,:), uwind_ano(0,:,:))


   ;new coordinates
    f = addfile("./ssta.nc", "r")
    ssta = f->ssta

    uwind_ano!0 = "time"
    uwind_ano&time = ssta&time

    uwind_ano@units = "m*s**-1"
    uwind_ano@long_name = "10 metre U wind component anomalies"
    uwind_ano@standard_name = "10 metre U wind component anomalies"
    uwind_ano@coordinates = (/"time","latitude","longitude"/)
    uwind_ano@_FillValue = -1e+30
    uwind_ano@missing_value = -1e+30

    printVarSummary(uwind_ano)

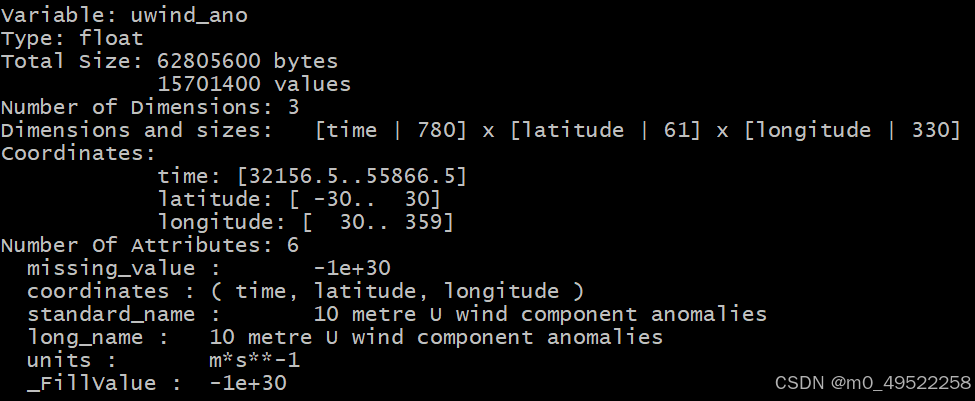

结果如下：

三.利用SST数据绘制环流合成图
