一、利用RC522实现读卡器的读写功能

1、工作原理

读写器向M1卡发一组固定频率的电磁波，卡片内有一个 LC串联谐振电路，其频
率与读写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而
使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容
内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电
源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。

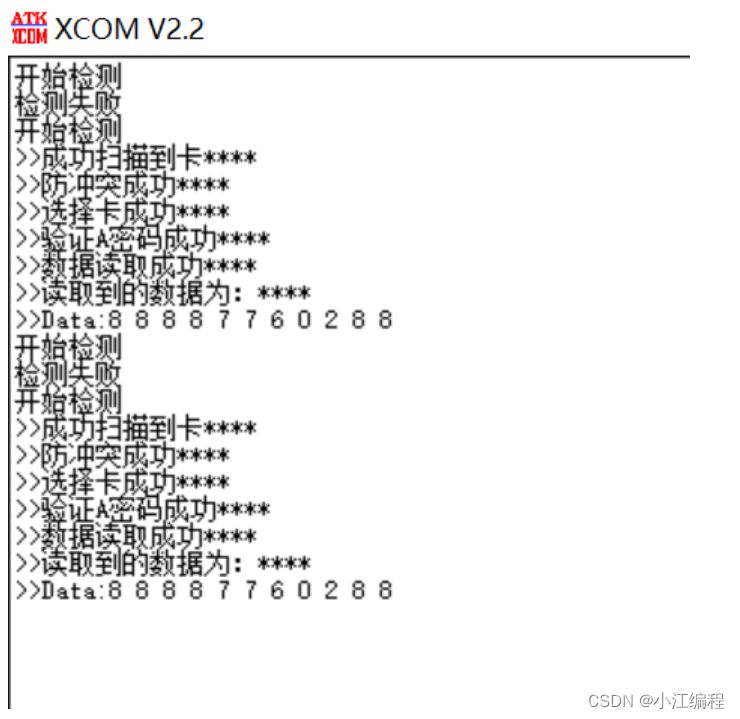

2、读卡器读效果图

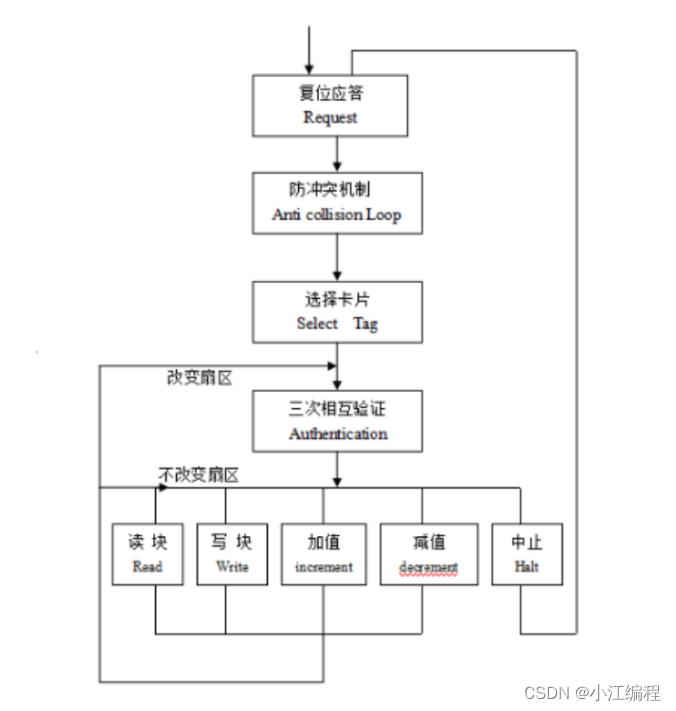

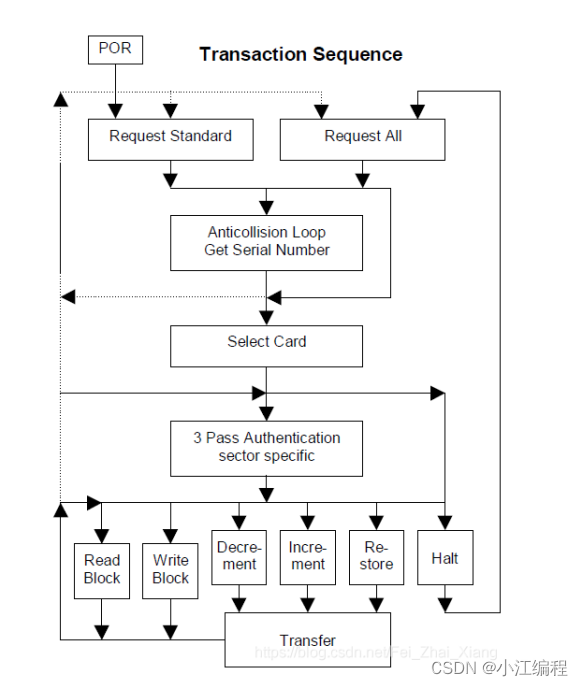

3、使用流程

复位–>寻卡–>防冲突–>选卡–>认证–>读写卡


寻卡命令：0x52(WAKE_UP)或者0x26(REQUEST), 0x52是ALL模式，对天线范围
内的所有卡操作，0x26是IDLE模式，只选择天线范围内IDLE模式的卡。与卡的通信数据格式：data[0]=0x52，如果正常，卡会返回两个字节的卡类型，
0x04代表Mifare 1卡。
防冲突和选卡: 命令都是0x93，但后面所带的数据不同，防冲突的数据格式是：
data[0]=0x93,data[1]=0x20,如果正常，卡会返回卡的1字节卡的系类号位数和4
字节卡系列号，选卡的数据格式是：data[0]=0x93,data[1]=0x70,data[2]-data[6]
为读回的卡系列号，如果正常，卡会返回一字节的卡容量（0x08或0x88）。
对卡片的EEPROM进行读写操作，还需要经过密钥的三重认证，1、通过
LoadKeyE2或者LoadKey加载密钥到内部密钥缓冲器，2、启动
Authen1（0x0C），数据格式：data[0]=0x60(A认证方式)或0x61(B认证方
式),data[1]=扇区号，data[2]-data[5]为卡系列号，结束后，检查错误标志位判断
执行结果，3、启动Authen2（0x14）数据格式为空，结束后，检查错误标志位
以及CrtptolOn标志判断执行结果。

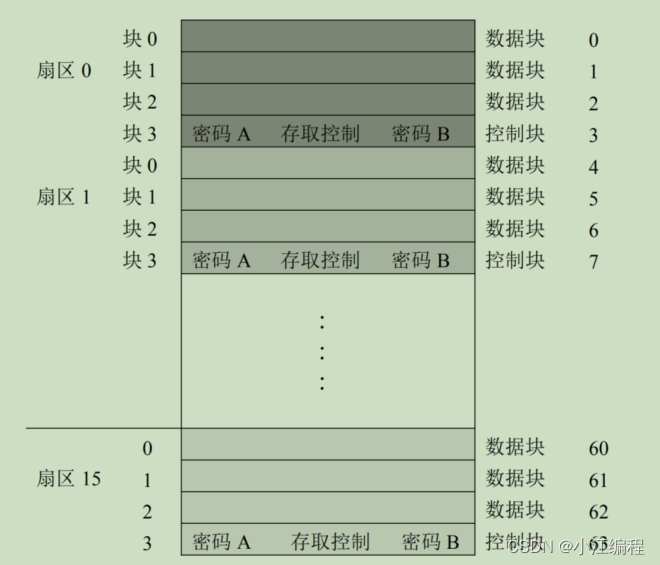

4、M1卡存储结构

1、M1卡分为16个扇区，每个扇区由4 块（块 0、块 1、块 2、块 3）组成，（我
们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图所示：

5、三次验证

M1卡在选卡成功之后，会进行“三次互相验证”，CPU在进入目录后，进行外部
认证和内部认证。

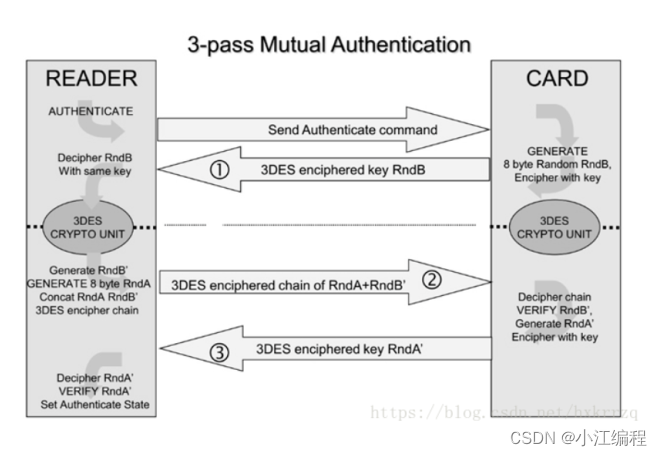

5.1、M1卡的三次互相认证

5.2、复旦CPU卡的外部认证和内部认证
