眼图在信号测试中的运用及案例分析

1. 眼图概念

眼图是一系列数字信号在示波器上累积而显示的图形，反映的是信号的整体特征。在示波器上观察眼图的方法：用一个示波器跨接在接收滤波器的输出端，然后调整示波器扫描周期，使示波器水平扫描周期与接收码元的周期同步，这时示波器以余辉方式累积叠加显示采集到的串行信号的比特位的结果，叠加后的图形形状看起来和眼睛很像，因此称为眼图。

示波器首先捕获一组连续比特位的信号，然后用软件PLL方法恢复出时钟，最后利用恢复出的时钟和捕获到的信号按比特位切割，切割一次，叠加一次，最终将捕获到的一组数据的每个比特位都叠加到了眼图上。

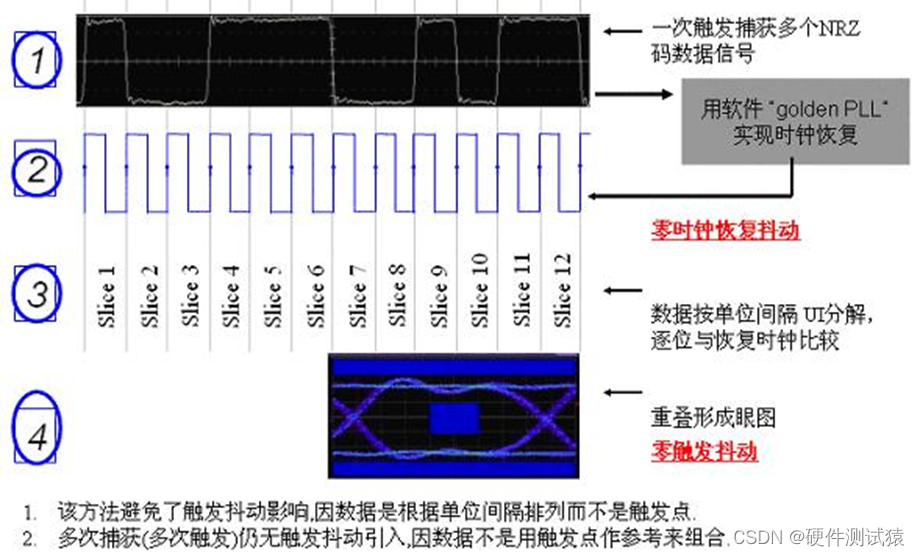

图1 眼图在示波器上的形成步骤

描述串行数据的典型单位是波特率和UI（单位间隔），譬如3.125Gb/s表示为每秒传送的数据比特位是3.125G比特(bit)，对应的一个单位间隔（1UI）表示为一个比特位的宽度是波特率的倒数，1UI=1/（3.125Gb/s）=320ps。

眼图测试时抓取的信号波形的数目很重要，波形数太少无法正确反映出信号的某些极限情况如违规情况，波形数过多会导致测试时间过长，效率不高。通常情况下建议不少于30000个UI，但是在时间允许的情况下尽量保证波形数多一点，以得到更精确的结果。采样率至少要为信号频率的6倍以上，同时示波器通道存储深度也决定了眼图的精确程度。

由于眼图是用一张图形就完整地表征了串行信号的比特位信息，所以成为了衡量信号质量的重要工具。此外，眼图测量的结果是合格还是不合格，其判断依据通常是相对于“模板（Mask）”而言的。模板规定了串行信号“1”电平的容限，“0”电平的容限，上升时间、下降时间的容限。所以眼图测量有时又被称为“模板测试（Mask Test）”。眼图相关的眼图参数有很多，如眼高、眼宽、眼幅度、眼交叉比、“1”电平，“0”电平，消光比,信噪比，Q因子，平均功率等。另外眼图配合抖动分析软件，可以在眼图上进行抖动成分分析，给系统分析带来方便。

下面以图例说明常用的眼图参数定义。

• 眼图幅值  Eye Amplitude

眼图幅值是衡量数据信号的幅值一种指标。利用眼图附近区域（通常为过零时间之间的距离的20%）的幅值的分布进行测量。从“1”值电平均值中减去“0”电平值的均值，差值以信号的单位伏特值衡量。

• 眼图高度  Eye Height

眼图高度（电信号以伏特表示，光信号以瓦特表示）是衡量信号到信号上的噪声的一个指标。象在眼图幅值测量中一样，从‘1’电平的均值中减去‘0’电平的均值，再减去‘1’电平和‘0’电平的标准偏差&
