圆柱壳结构在声辐射条件下会产生强烈的反射和散射。当噪声频率与圆柱壳内声腔的模态频率一致时,会产生共振,导致该频率条件下的反射和散射声压增加。采用声斗篷结构设计声隐身材料,可以使声波在不发生变化的情况下通过圆柱壳结构,不会发生散射和反射现象。
在此模拟中,首先计算了圆柱壳结构的声辐射。在平面波作用下,通过声-结构耦合计算圆柱壳共振的共振频率和振型分布。选择难以处理的共振频率点噪声进行声隐身设计,以达到隐身效果。这种超材料斗篷由200层交替流体制成。该隐身衣具有密度各向异性和标量体积模量,最终实现了圆柱壳结构的完美声隐身。在谐振频率f=170.73Hz和f=293.38Hz处,声音可以无屏障地通过,并且圆柱形外壳结构完美地隐藏在斗篷内,免受声辐射的影响。
-
-

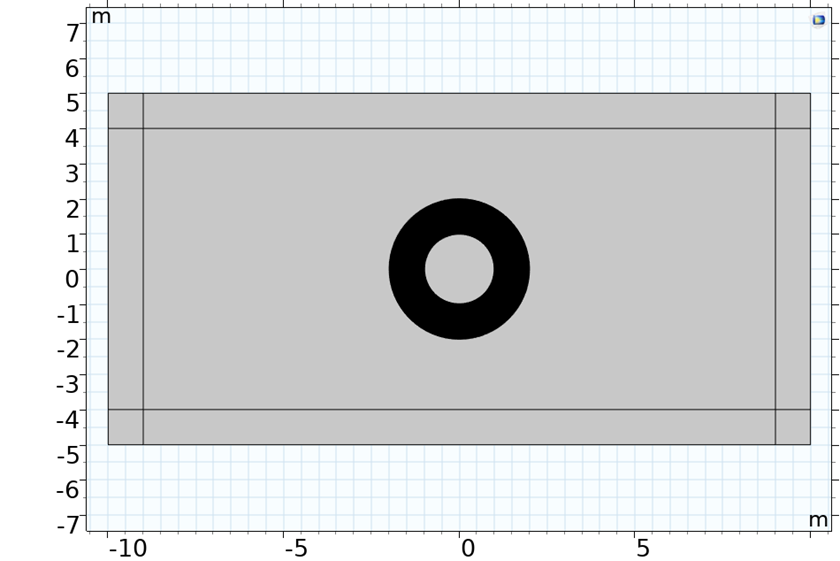

模型构建
壳体厚度为10mm,半径为1m,材料为聚氯乙烯(PVC),其密度为1300kg /m^3,杨氏模量为2.9GPa,泊松比为0.3。
-
-

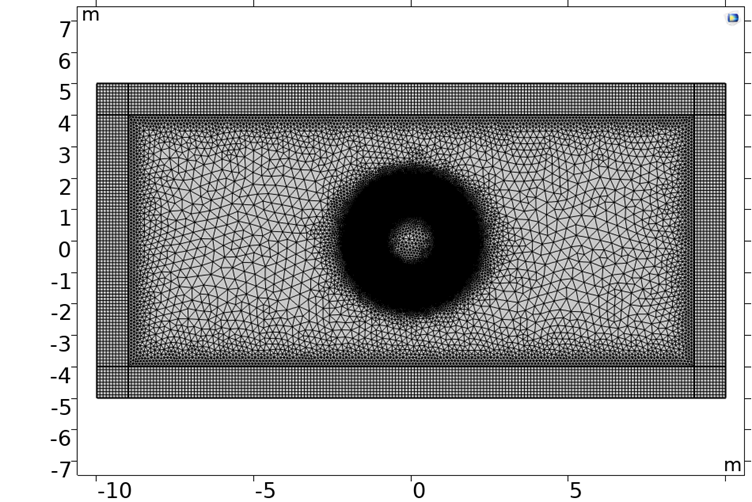

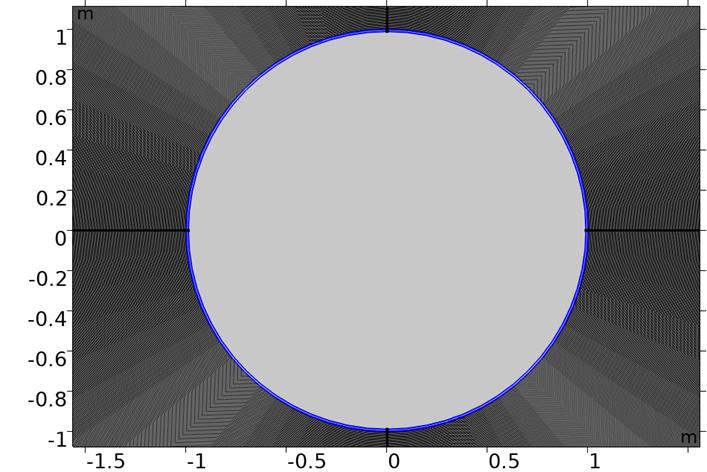

网格划分
-
边界条件与求解器
边界设置:平面波辐射声压值为1Pa,声固耦合边界,完美匹配层。

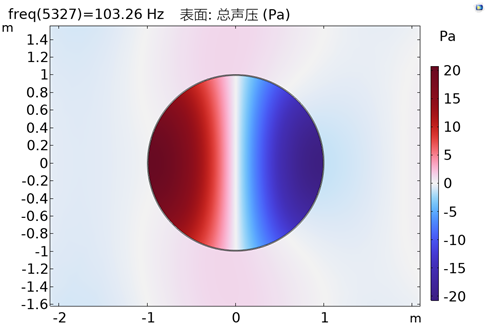

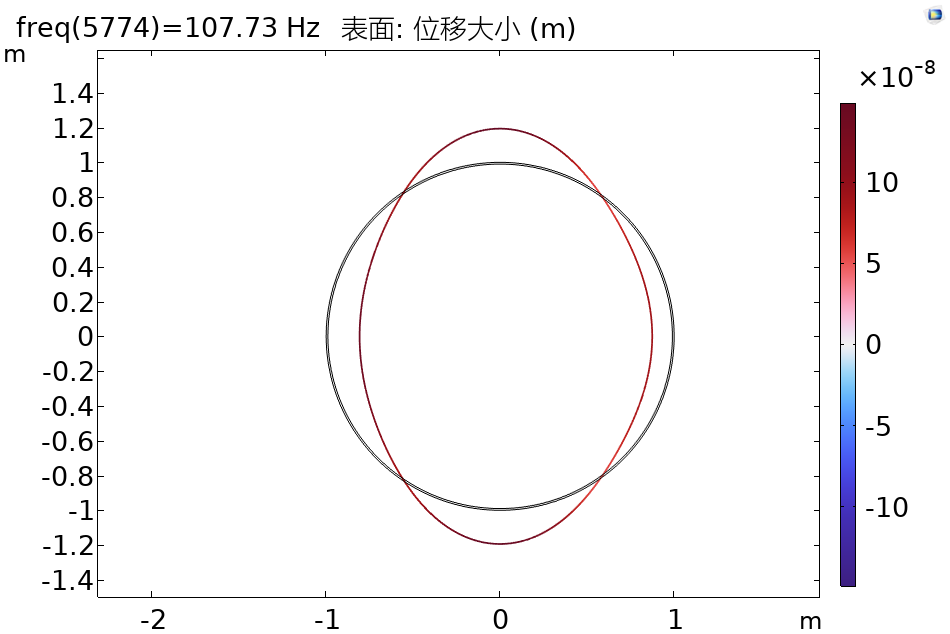

f=103.26Hz

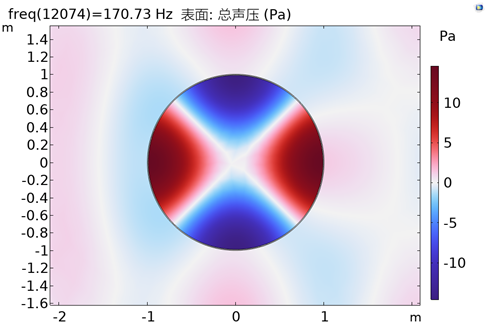

f=170.73Hz
f=233.9Hz

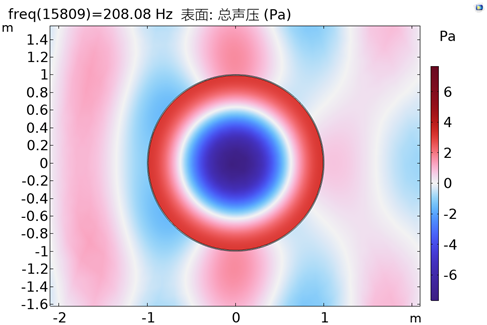

f=208.08Hz
f=293.38Hz

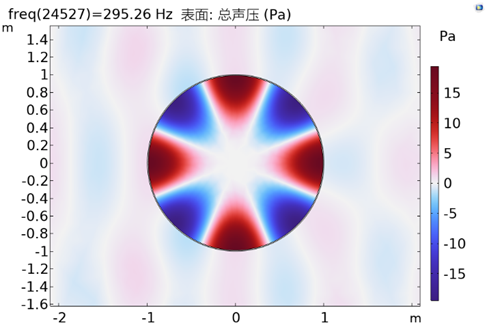

f=295.26Hz

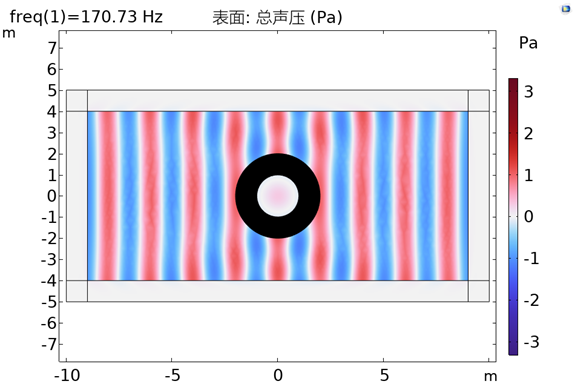

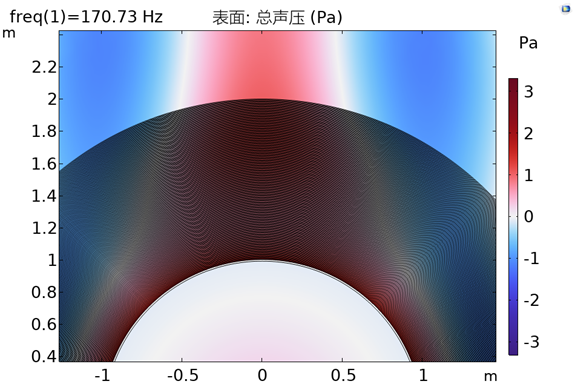

f=170.73Hz

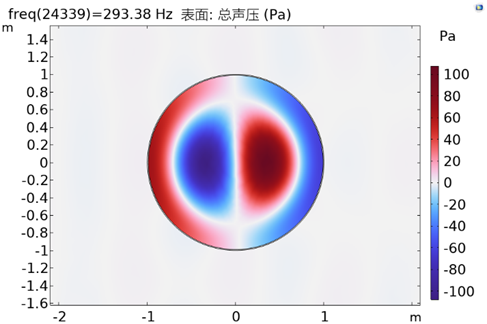

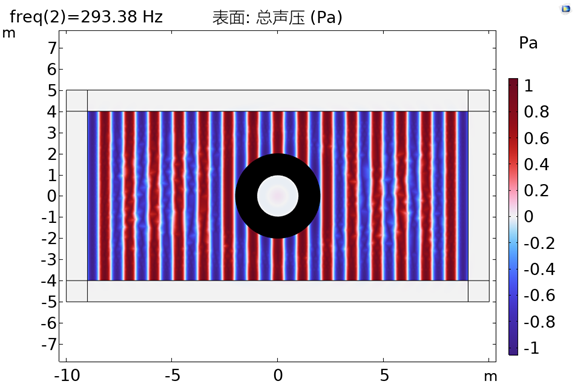

f=293.38Hz

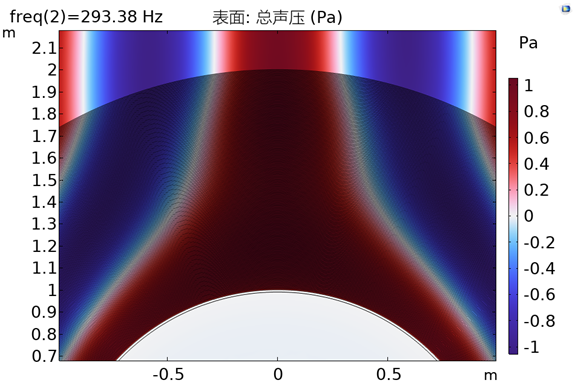

平面波作用下,圆柱壳与腔体发生强烈共振,形成不同的共振模式。强散射发生在共振频率。声学斗篷可以很好地掩盖圆柱壳结构的噪声辐射。
在共振频率处,由于共振效应,会有更强的反射和散射,声压值会增加,因此需要更多的隐身层来完美地隐藏结构。
