comsol学习---声学与振动建模-----2

---

---

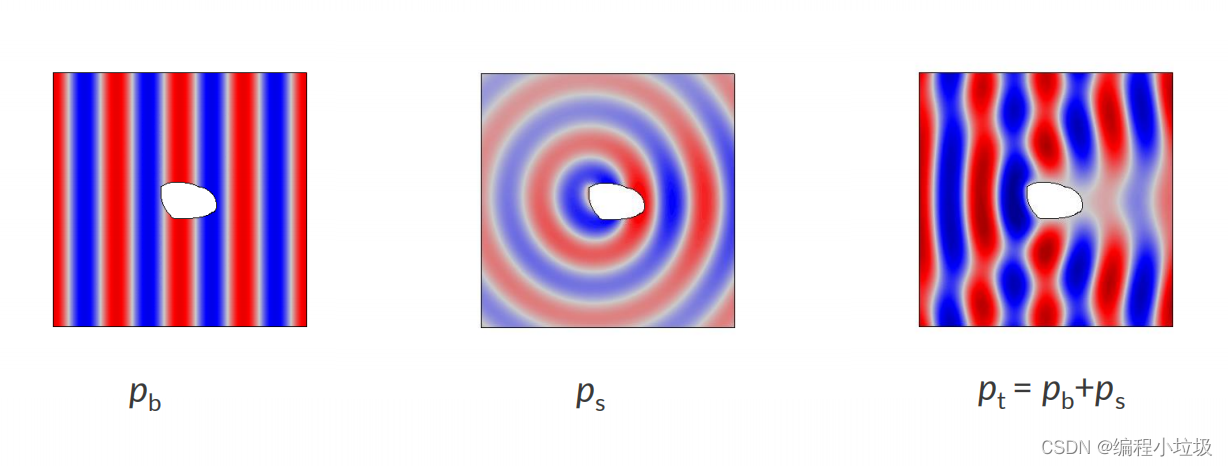

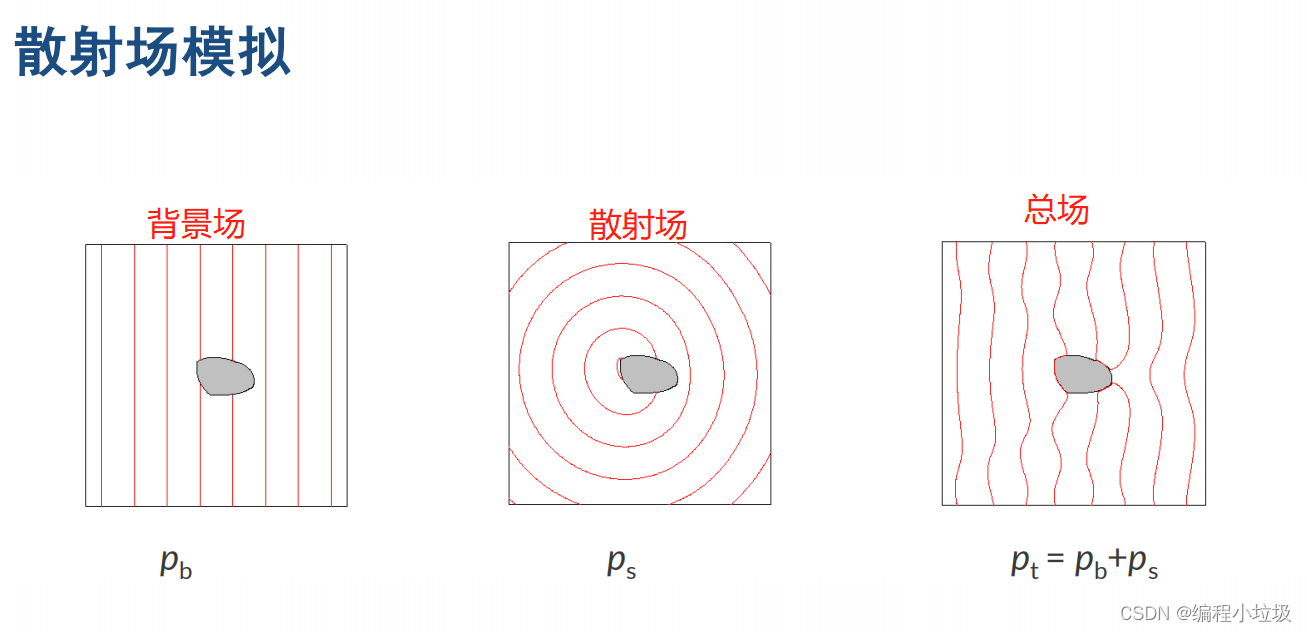

散射场 ：就是说背景场碰到不规则的物体导致声波传输发生变

这个时候可以把散射场看做是这个物体作为声源的传播情况

总场就是这两个叠加而成的场

---

怎么做背景场分析：

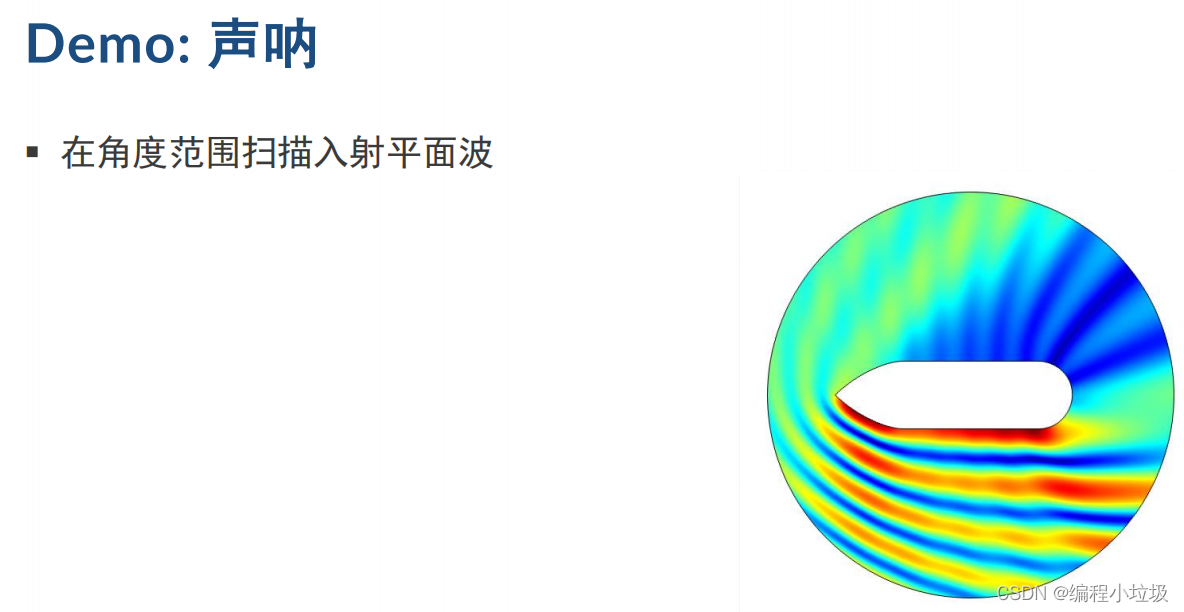

例子：声呐

  构建以后可以单独查看背景压力场，散射压力场以及总压力场

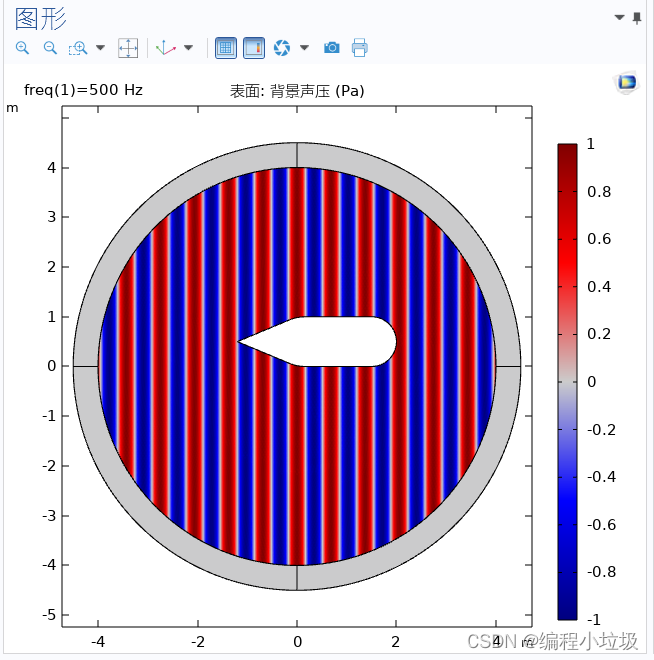

背景压力场：

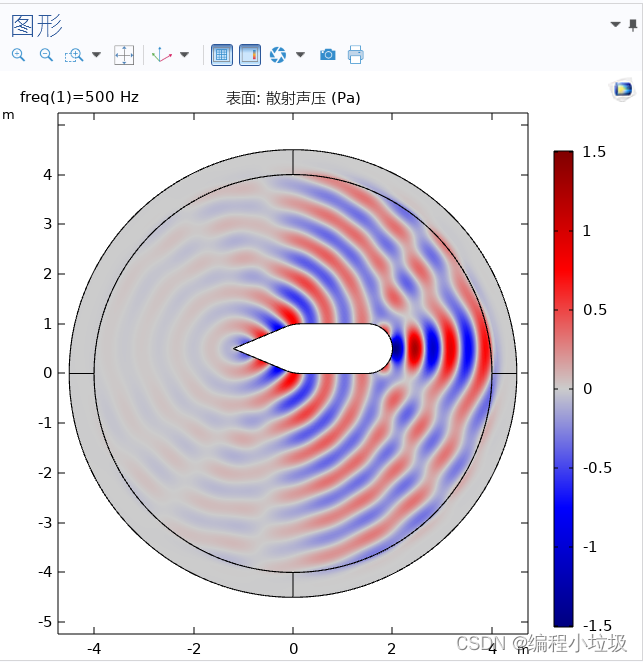

散射压力场：

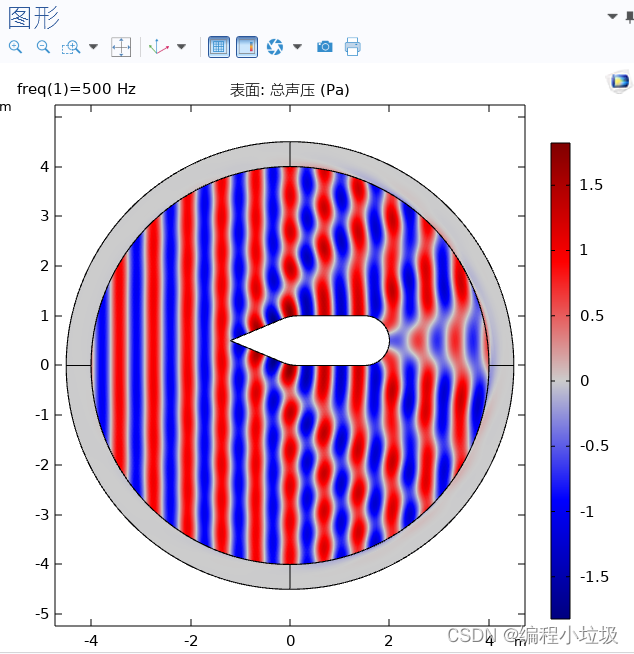

总压力场：

想看不同角度的入射的情况下散射情况  ：

研究里面添加---参数化扫描--->调节范围，观察情况

---

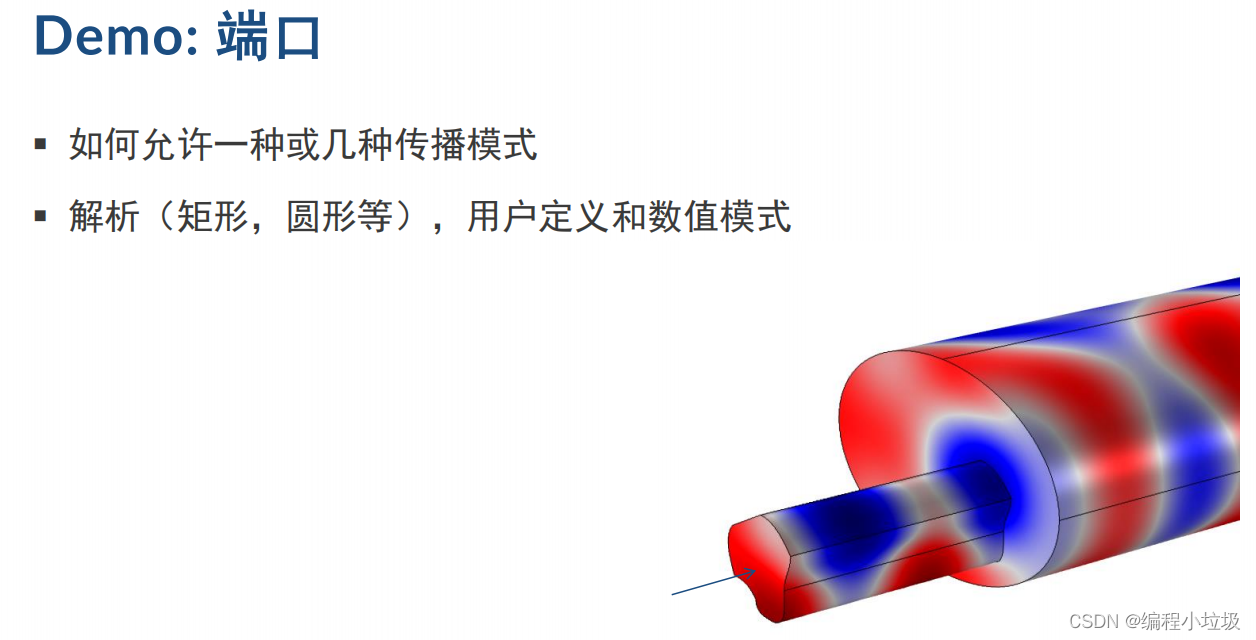

另外的设置声源的方式：端口

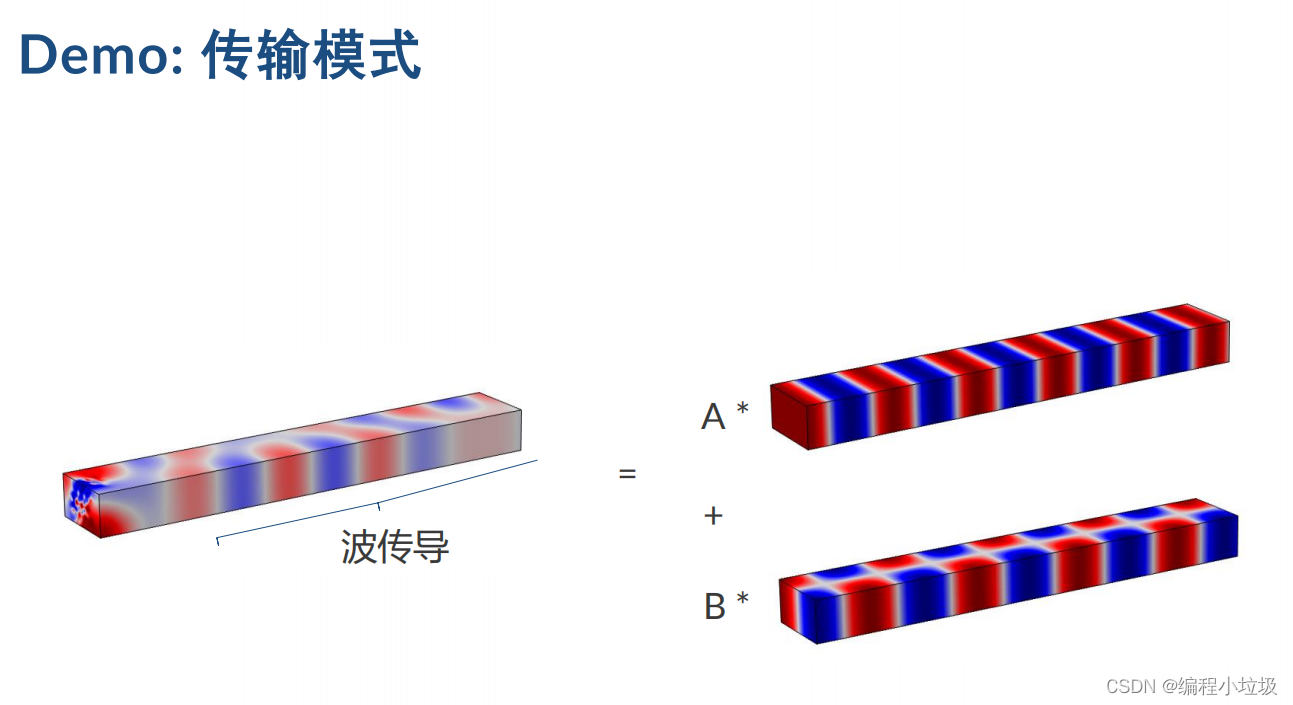

实例：传输模式

描述：钢管 一段有点声源

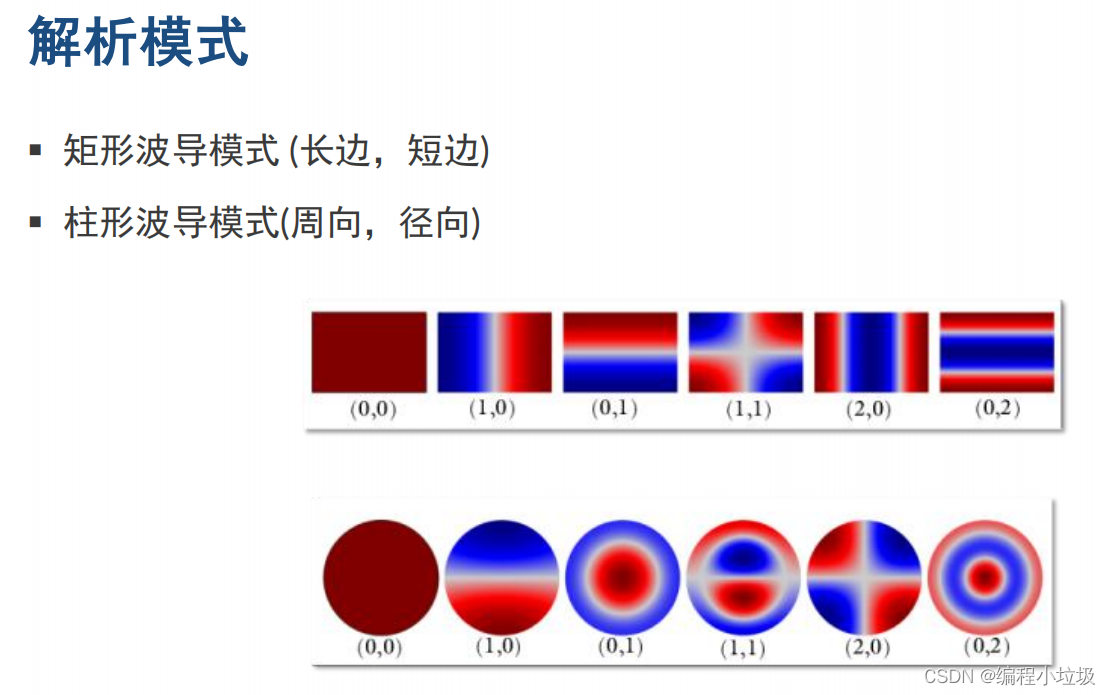

 怎么才知道结构由哪些模式组成，要看波的截面形状，要使用模式分析

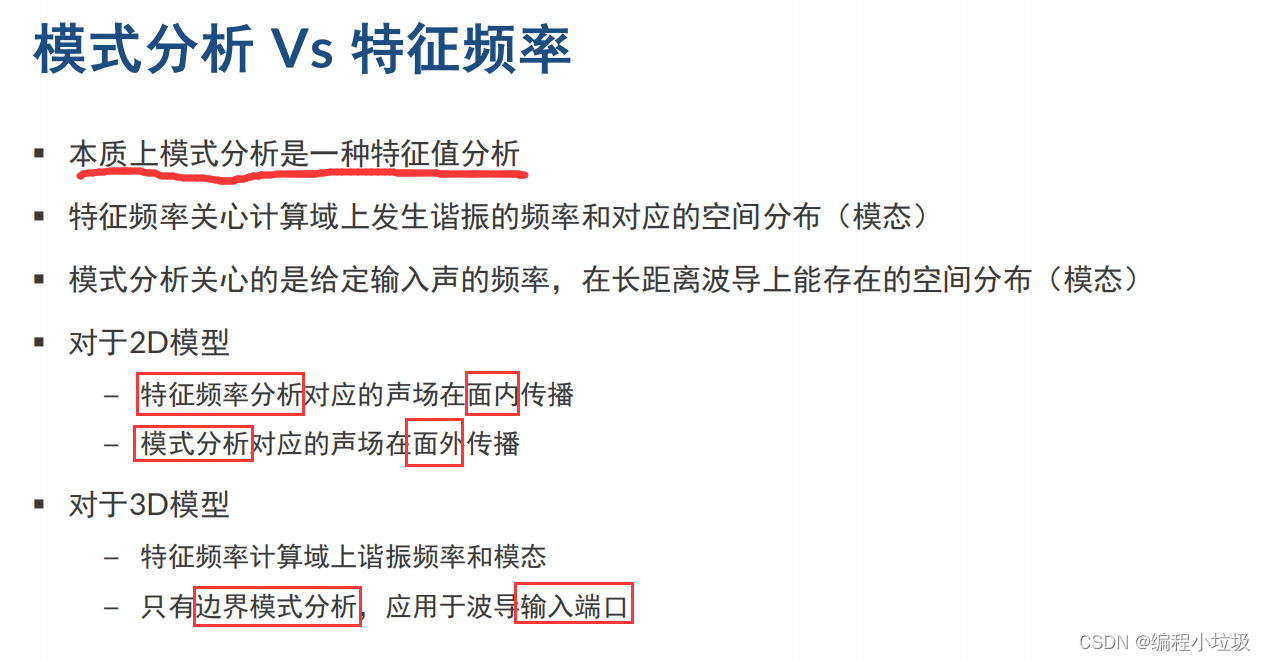

特征频率分析：给定形状以后，给一个搜索频率点在附近找特征频率以及振型

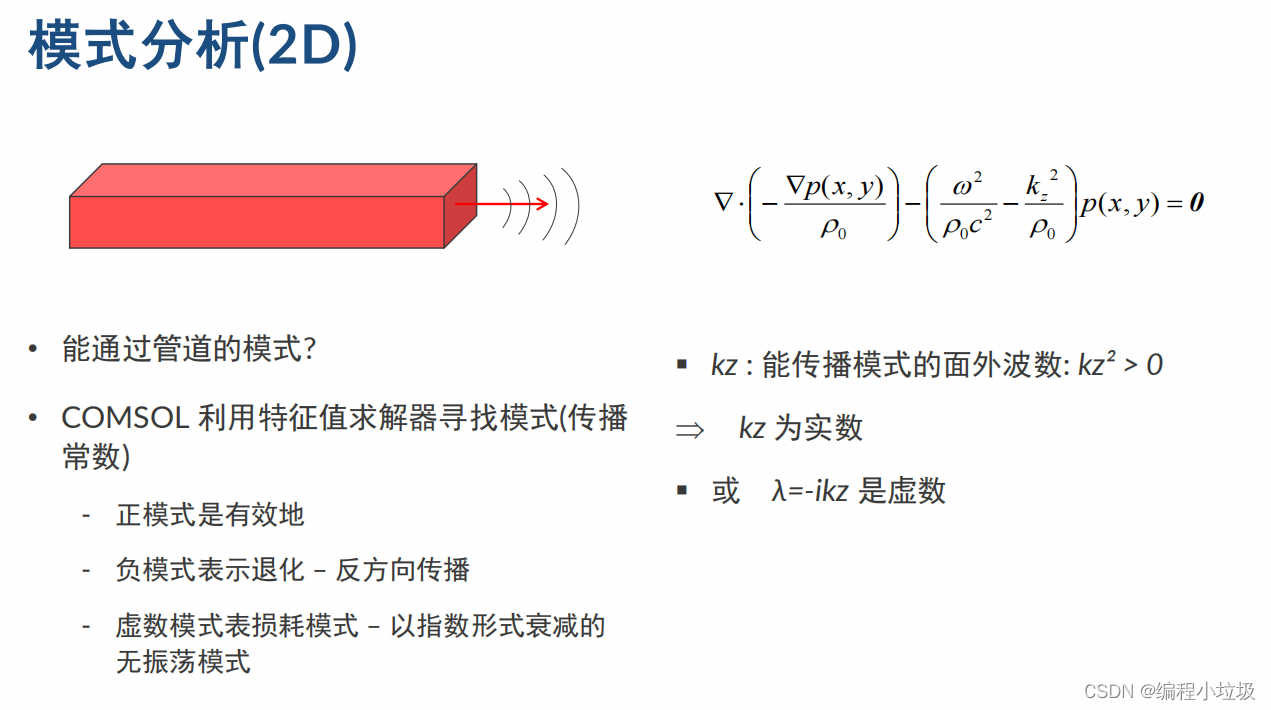

模式分析：给定波的频率，找其空间分布模式

为什么会有不同的模式：就像这个图示  入射角度不一样 波的路径就会不一样 然后他们就是几个波叠加而成的

每个波都有一个k，k=2π/namda 最后得到的是总的k  所以想要知道每个模式是什么样的就要用模式分析

频率越高存在的模式就会越多，反之越少

---

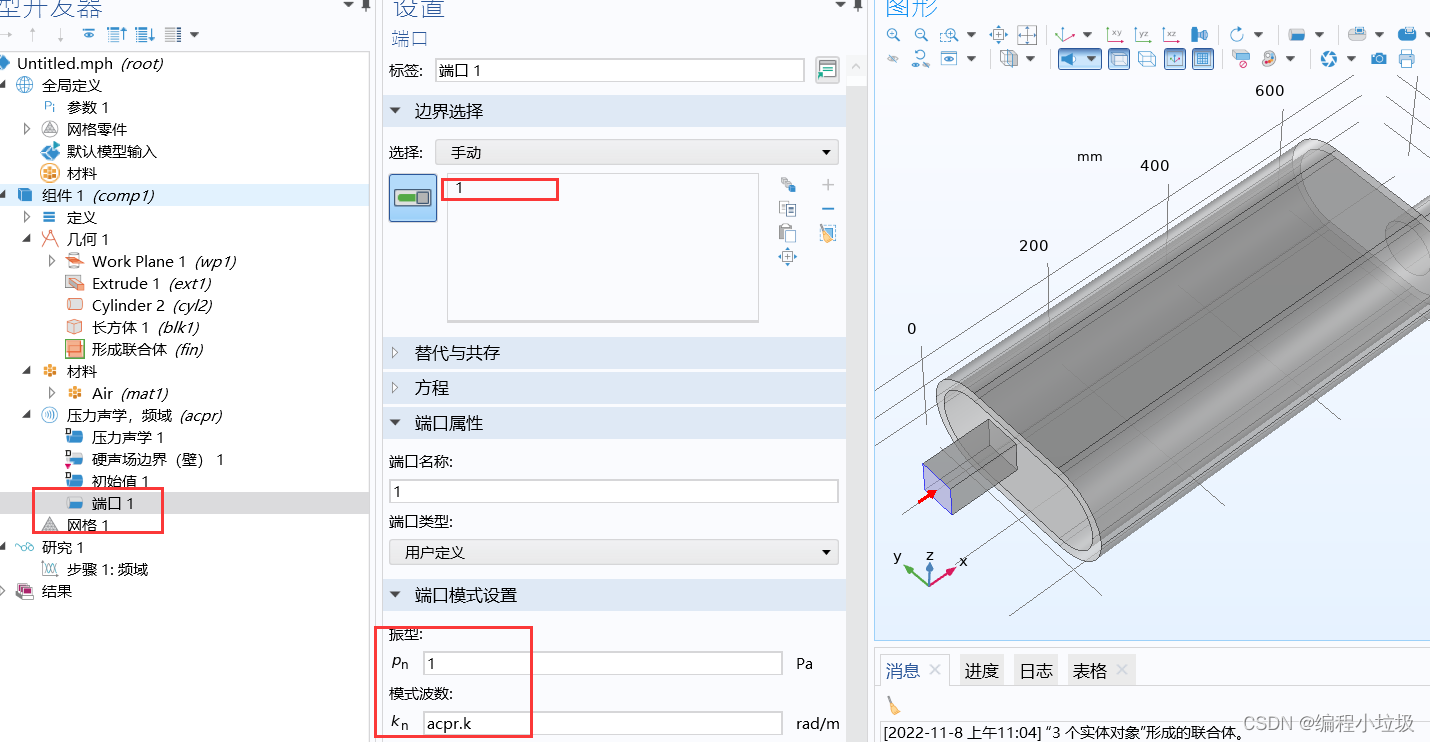

         直入射：

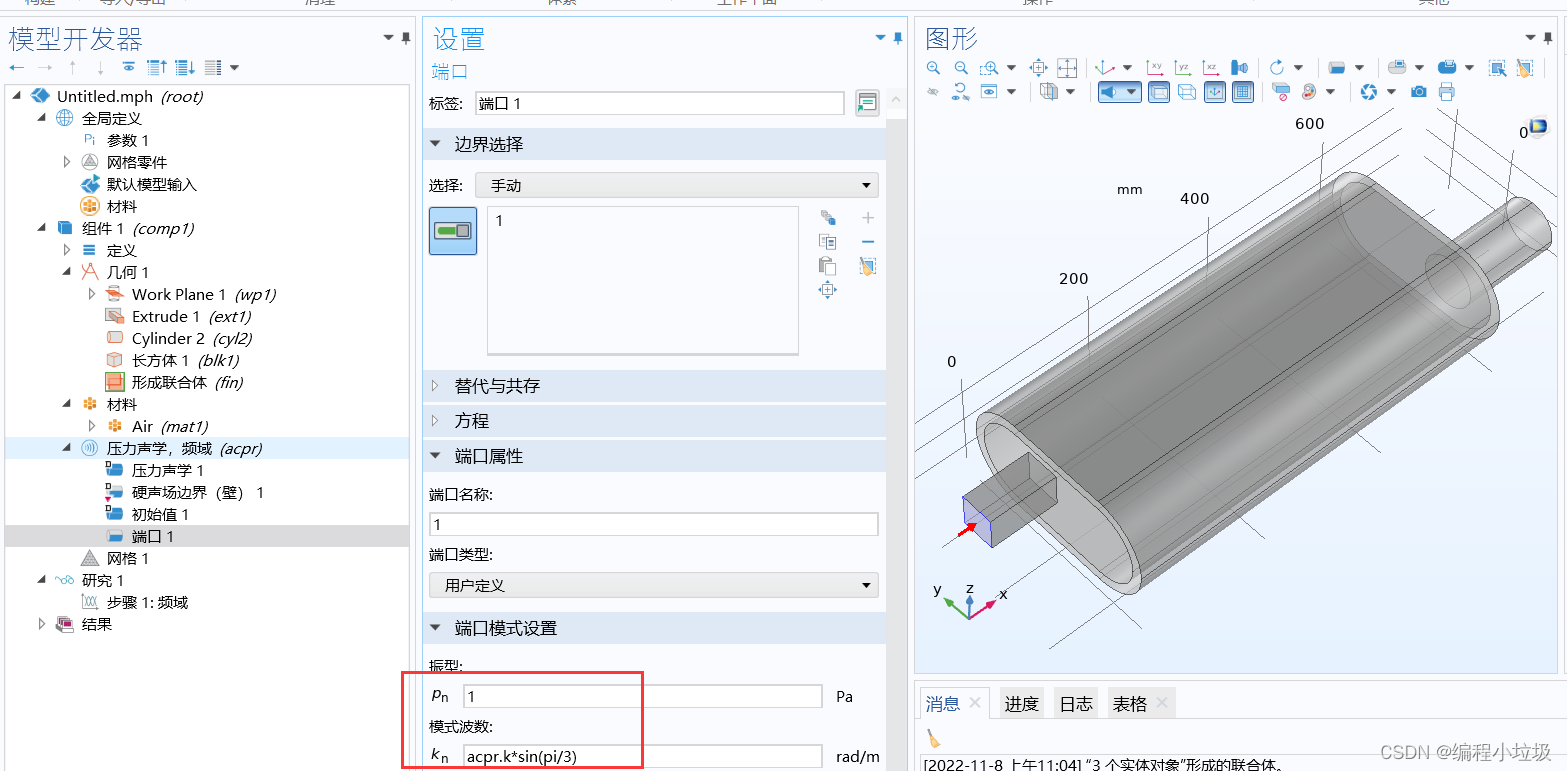

 斜入射改这里：

如果这里的Pn=1，Kn不写代表均匀的射入

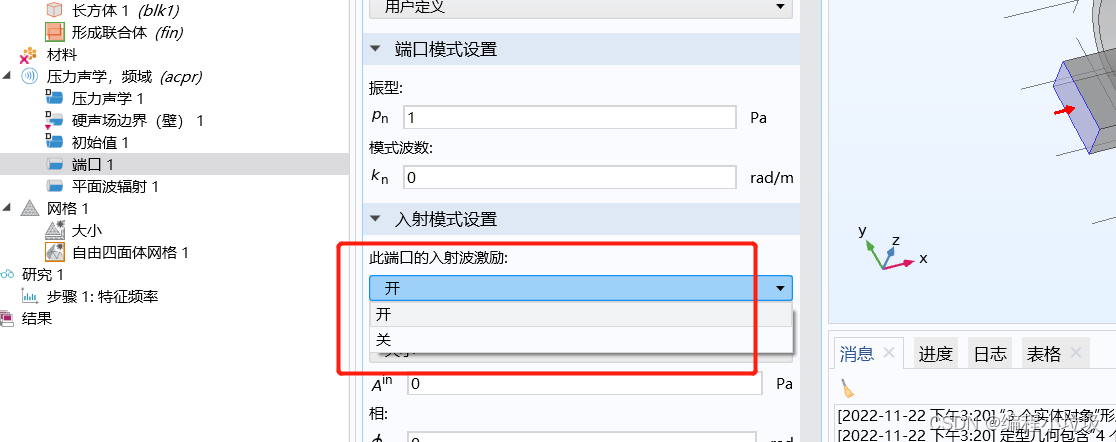

 这里选择开就是做声场，关就是做吸收

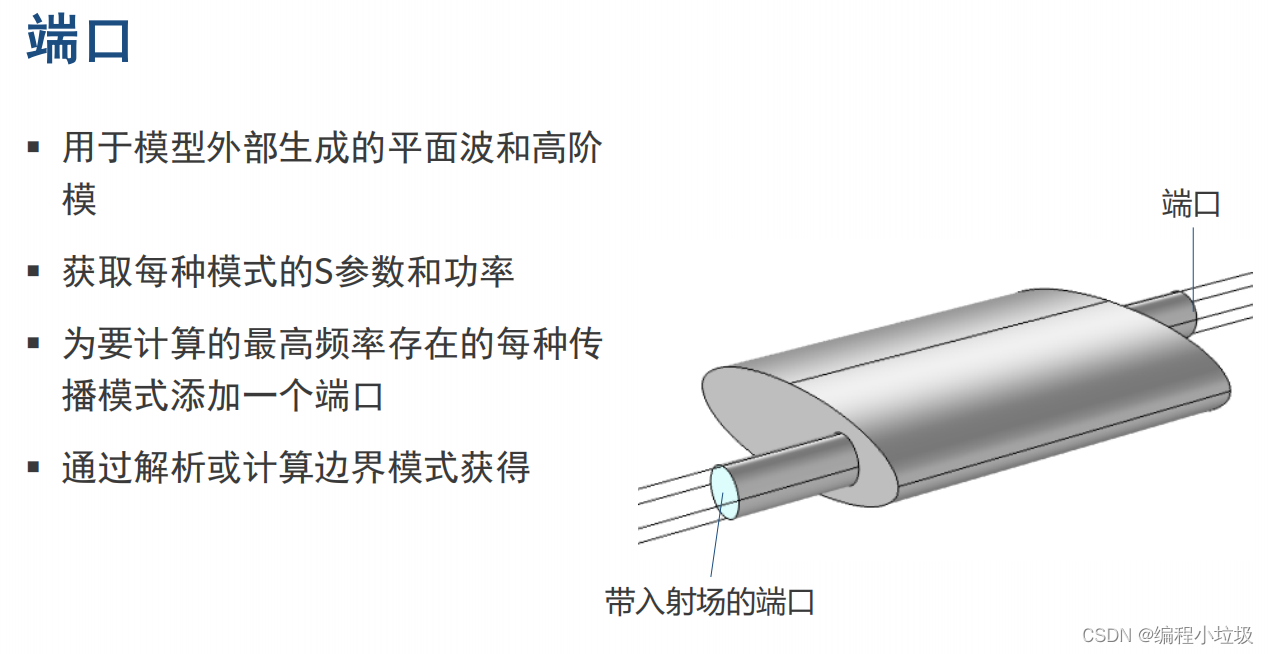

端口实际上和平面波辐射差不多，但是他只吸收这种分布的声波，所以如果模式有很多的话那么就要设置很多个不同模式的端口

---

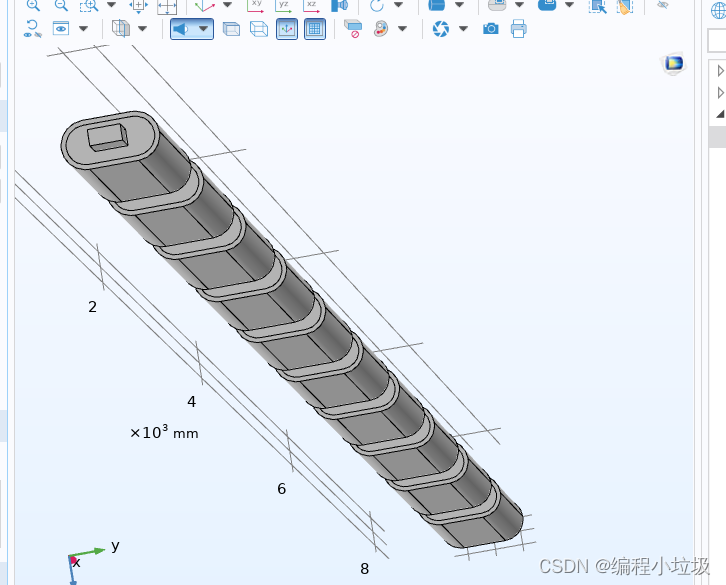

还可以选择做阵列（就相当于重复）

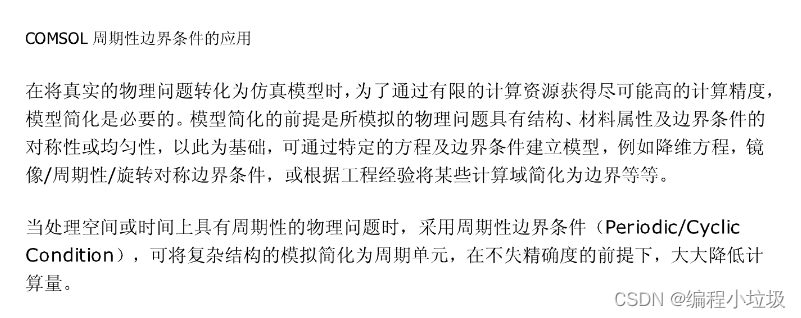

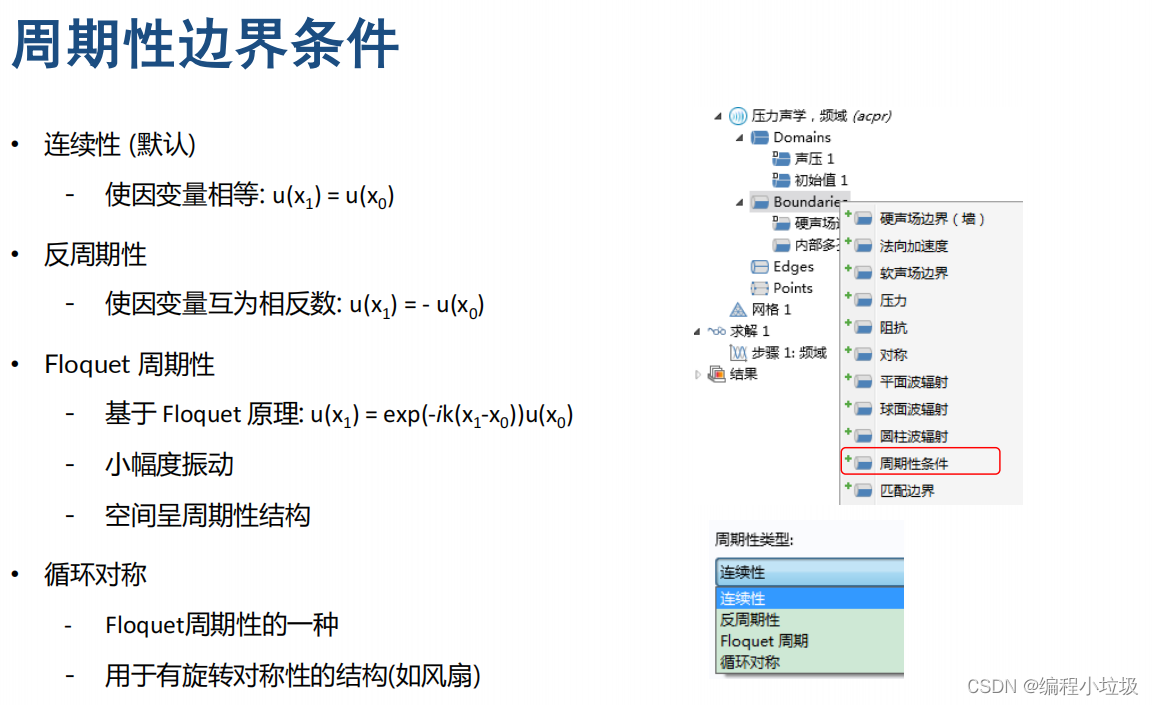

这个时候计算量通常会很大  所以 我们需要使用周期性边界条件

---

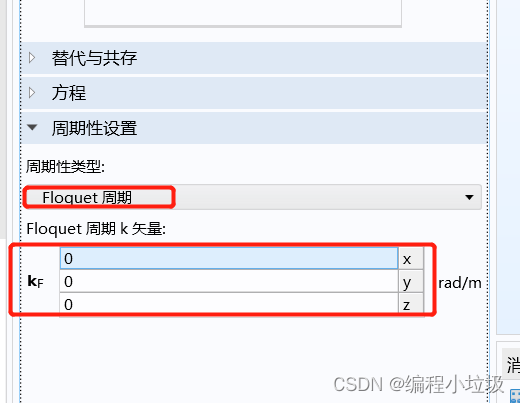

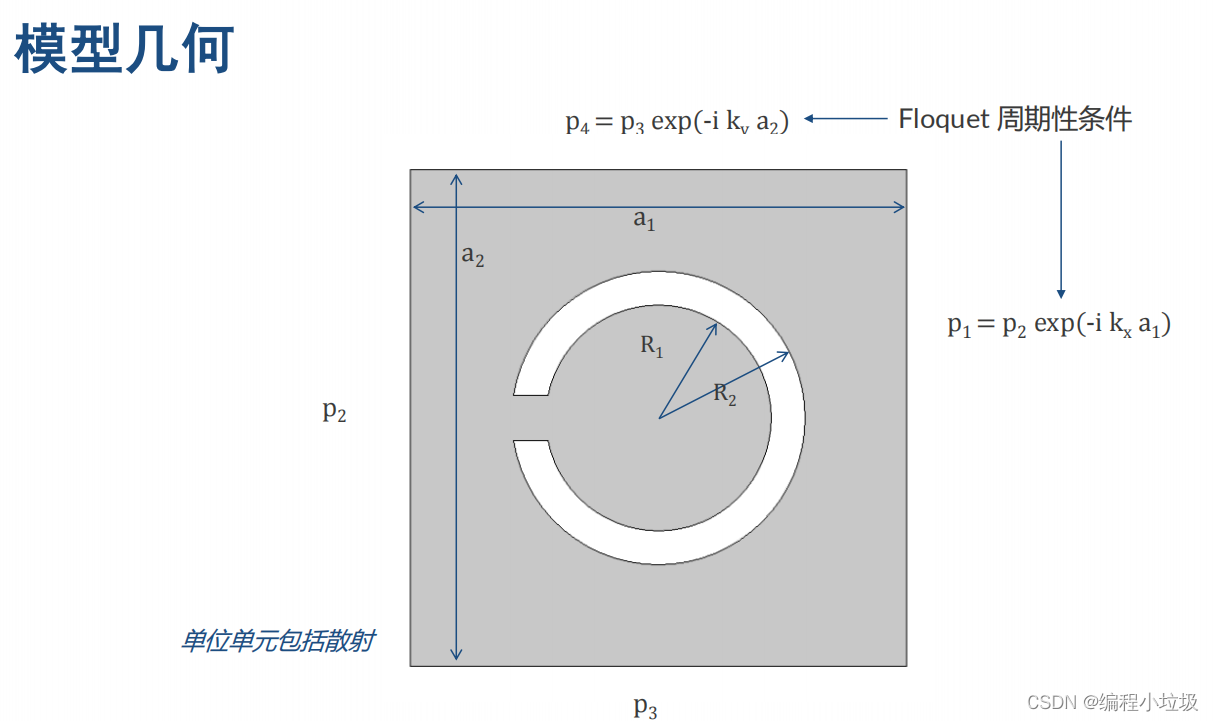

实际上其它三种都是floquet周期性的子集

记得设置一下那个他的k的分量

回顾一下：声源边界

辐射声场  背景压力场 端口 法相加速度

---

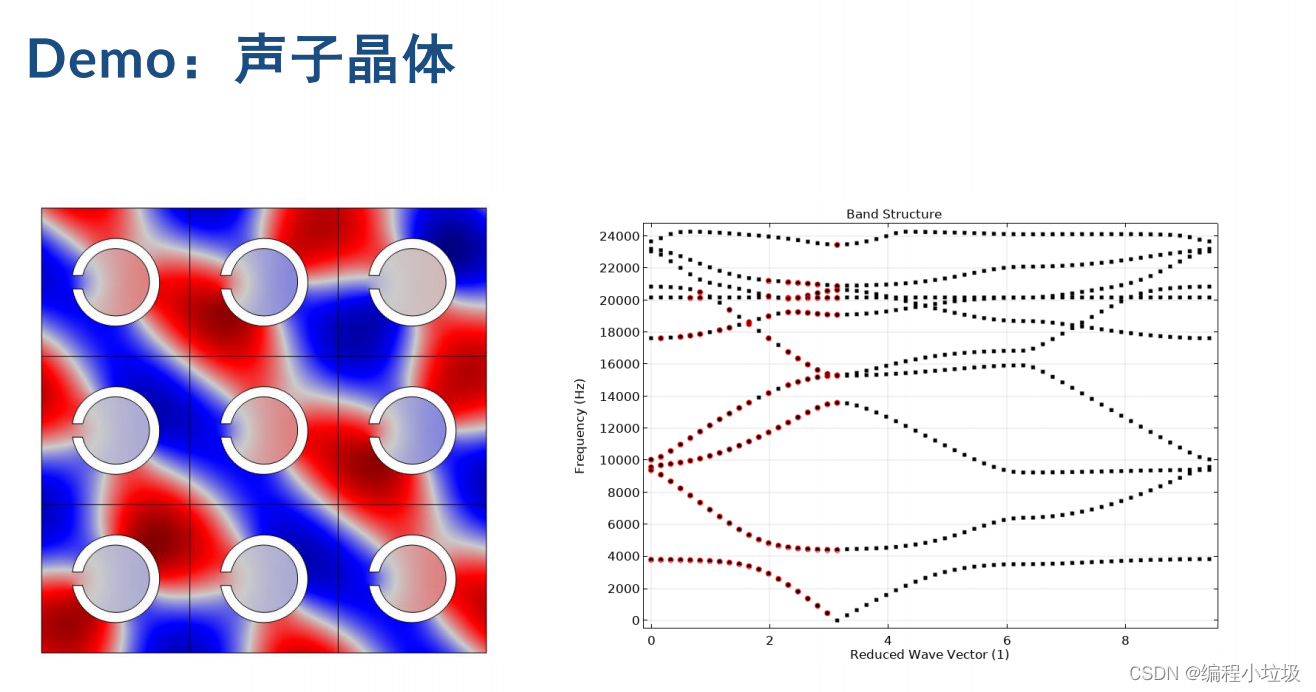

声子晶体：

频率相当于能量  然后空的地方就是禁带

---

1：波导有没有能带结构？怎么分析？

消声器：

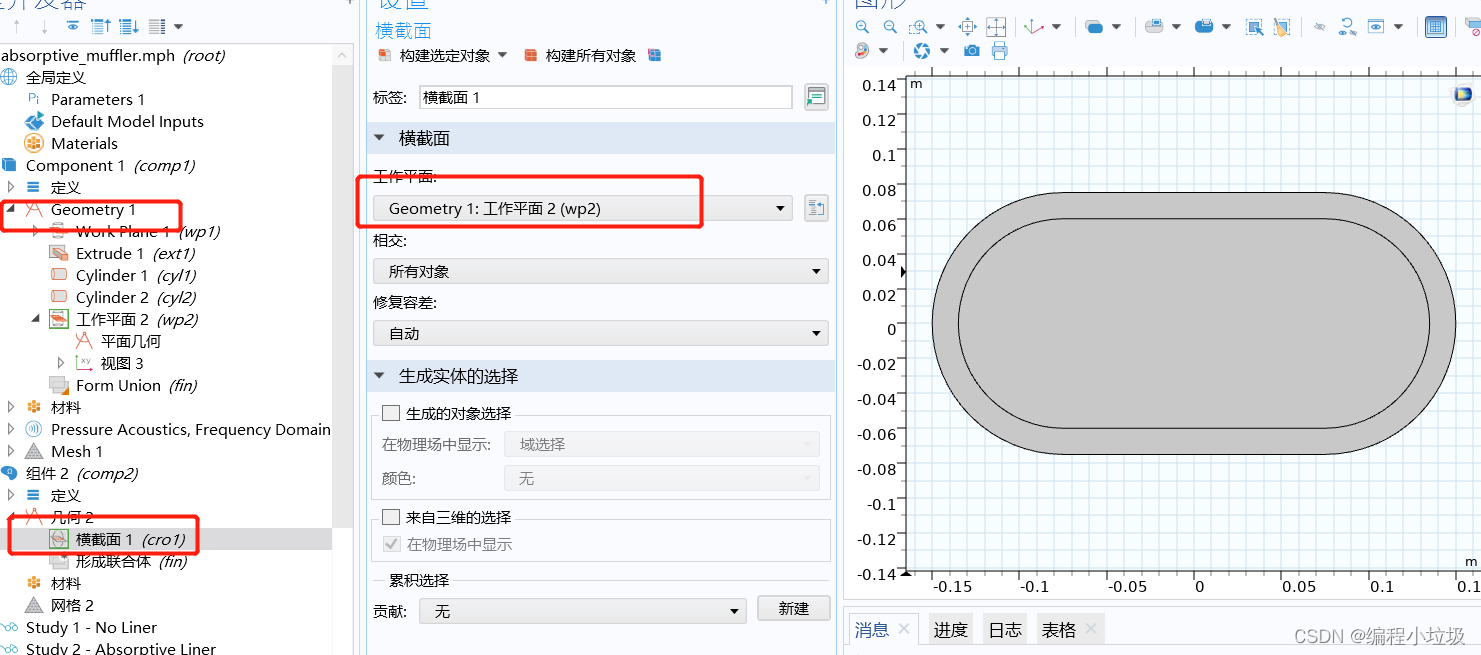

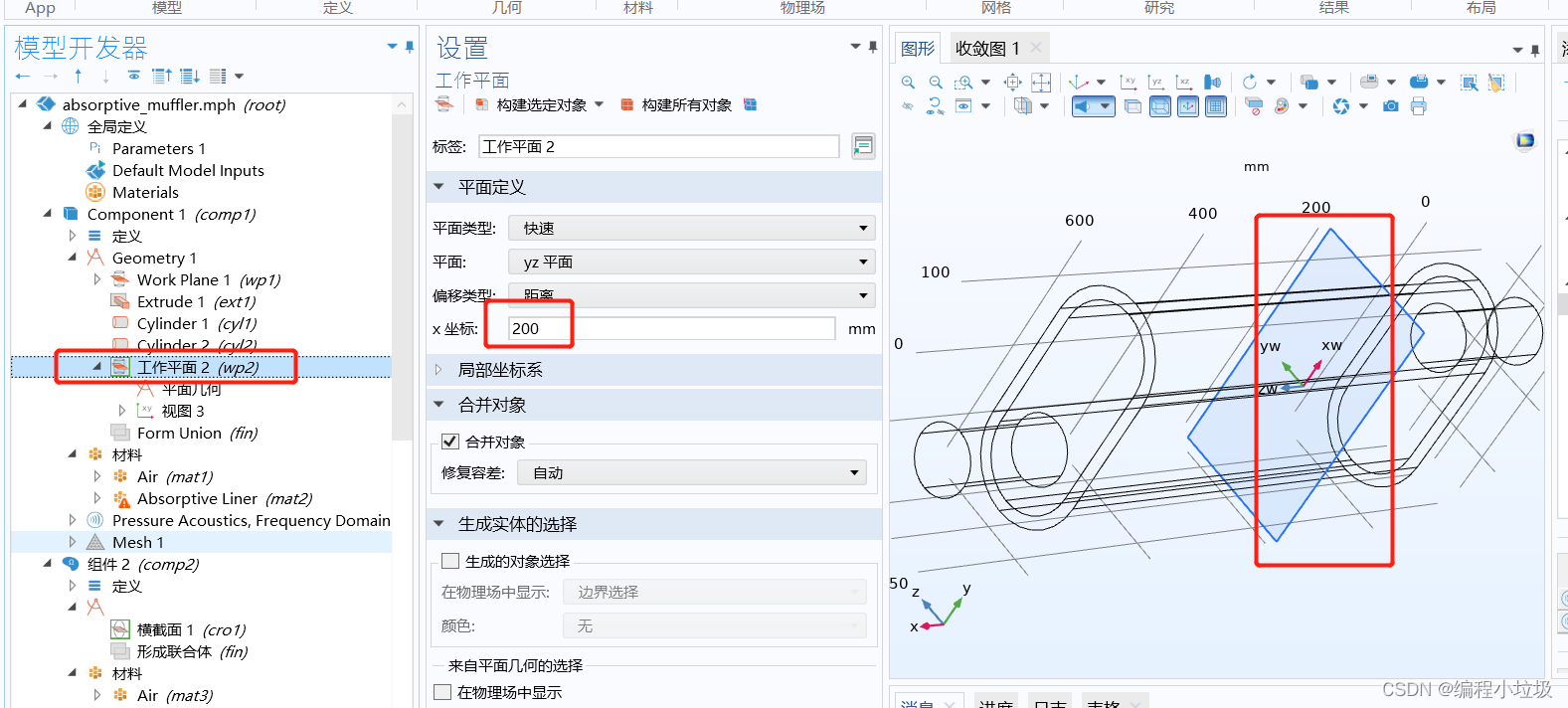

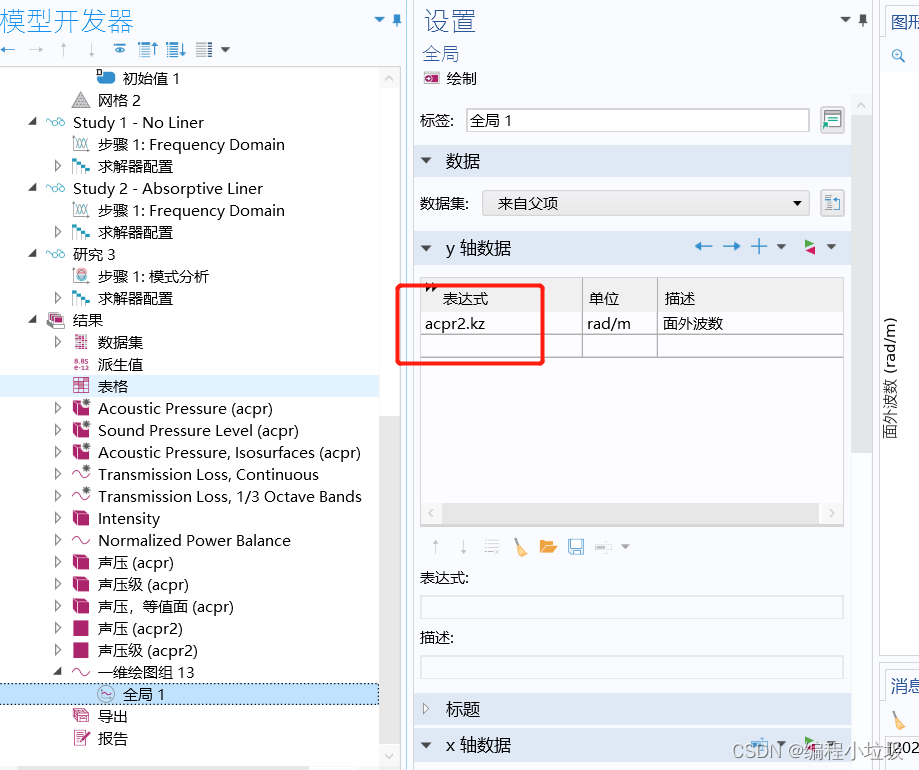

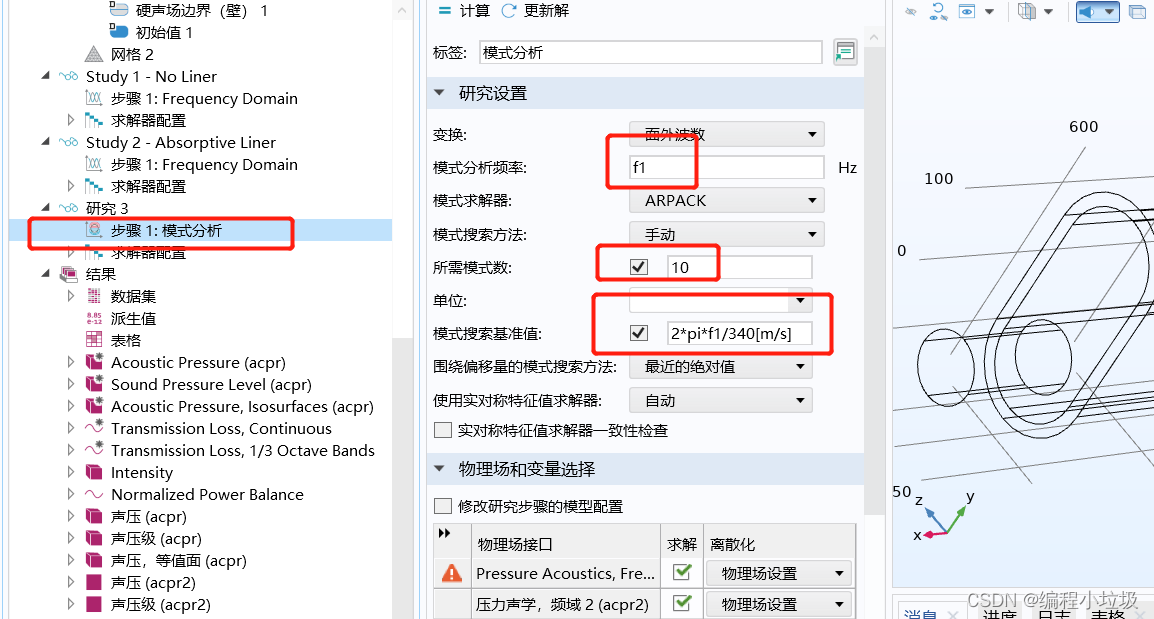

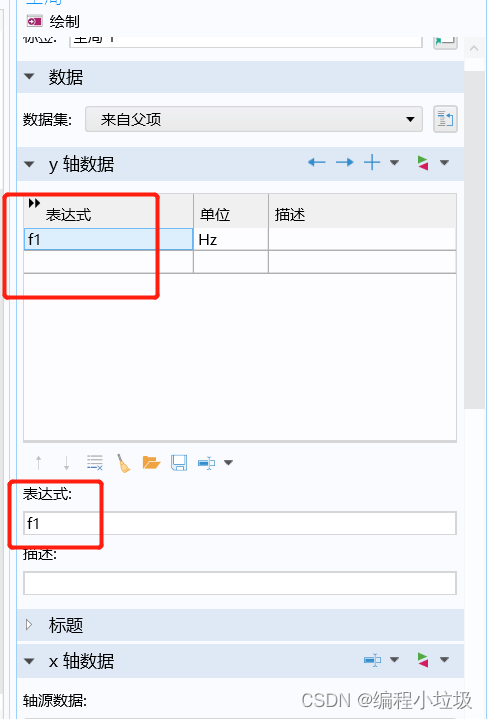

首先从文件案例库中导入消音器--->要取剖面首先在定义中添加工作平面--->构建一个新的横截面图形（就是从刚刚那个工作平面，加物理场 加材料）--->构建模式分析以及辅助扫描--->画一个一维图像添加全局--->

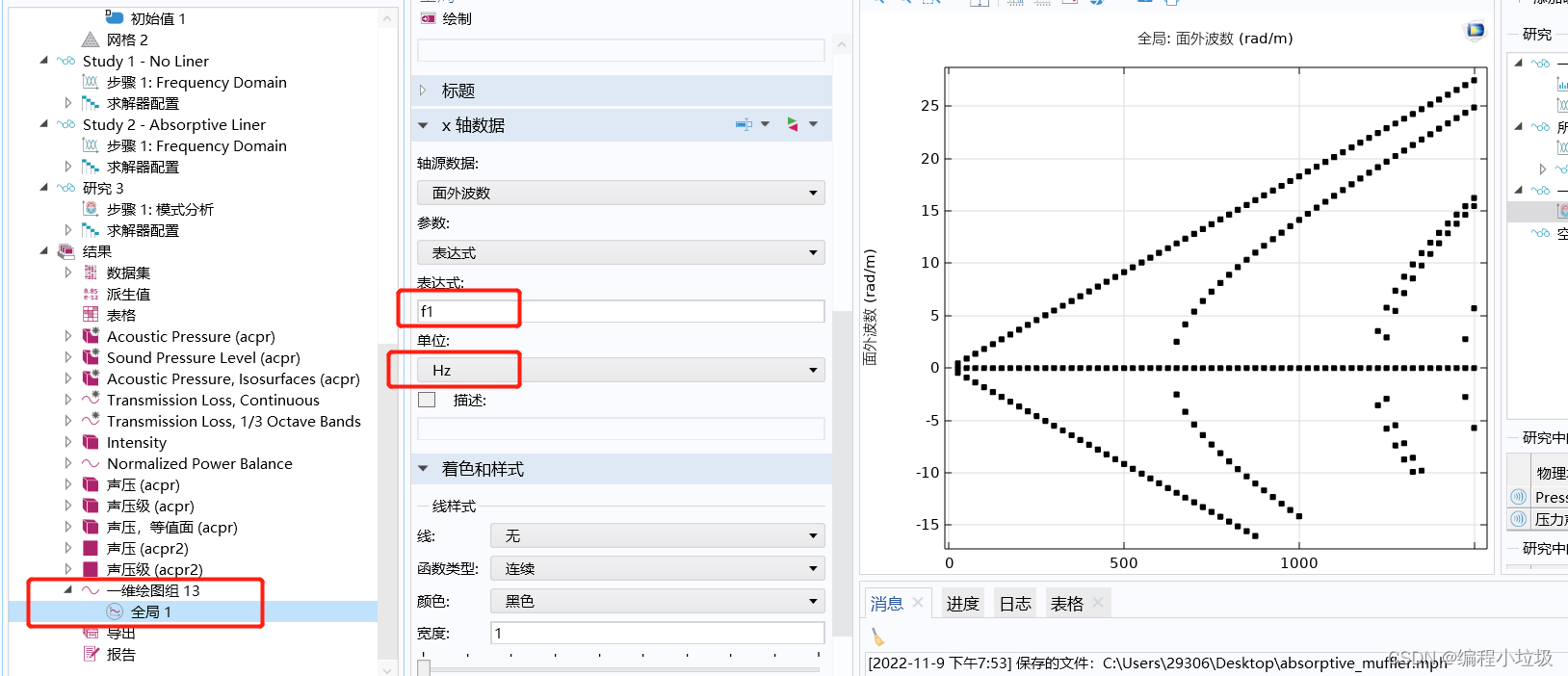

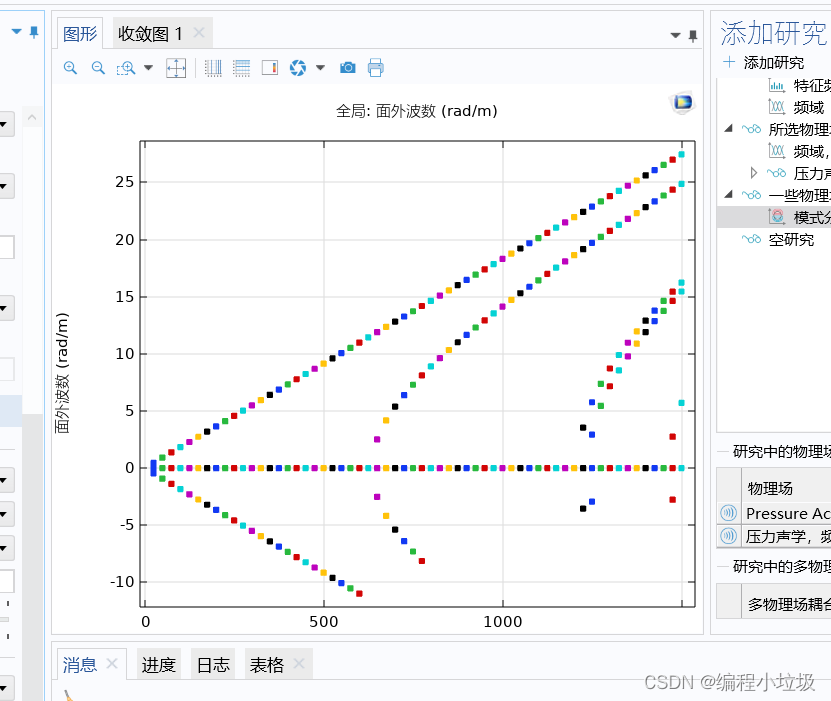

 x y 反过来看

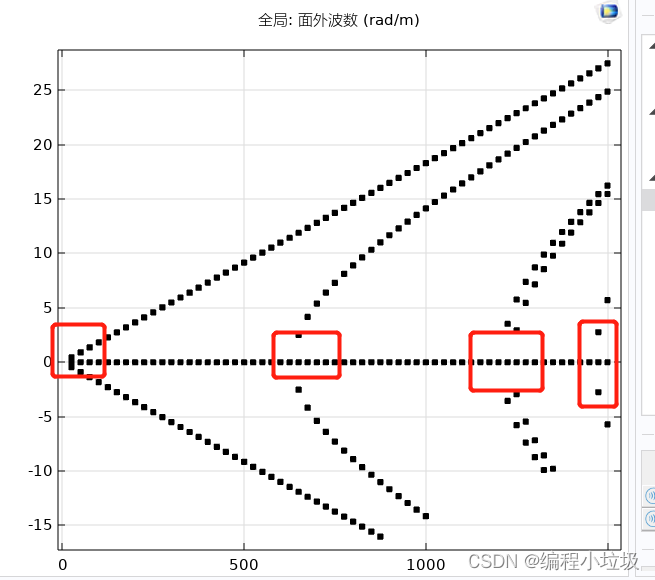

 从x轴的上半部分正半轴看，开始0的时候就是直通模式，到了600的时候就是第二个模式了，以此类推，每有一条线就是有一个模式





 这个图就表示在不同的Hz的时候出现不同的模式

---

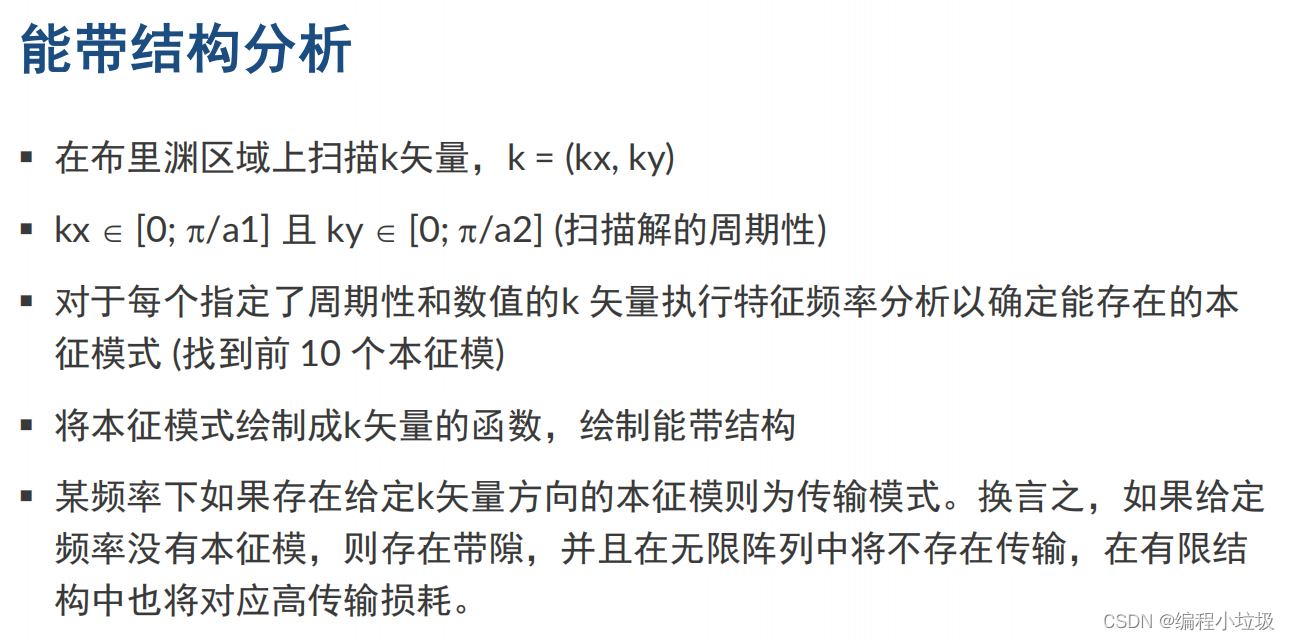

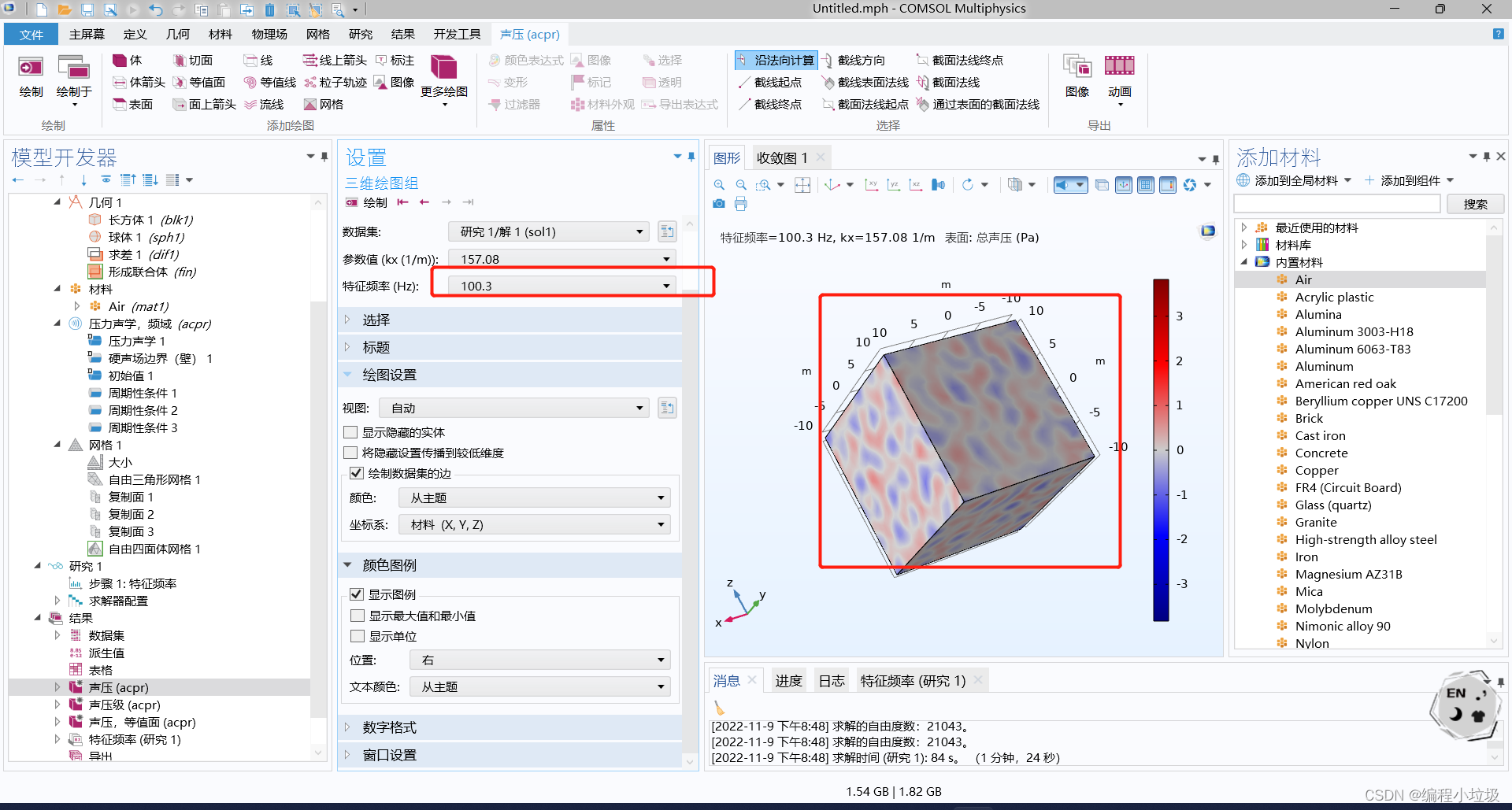

2：3D的声子晶体怎么分析能带？

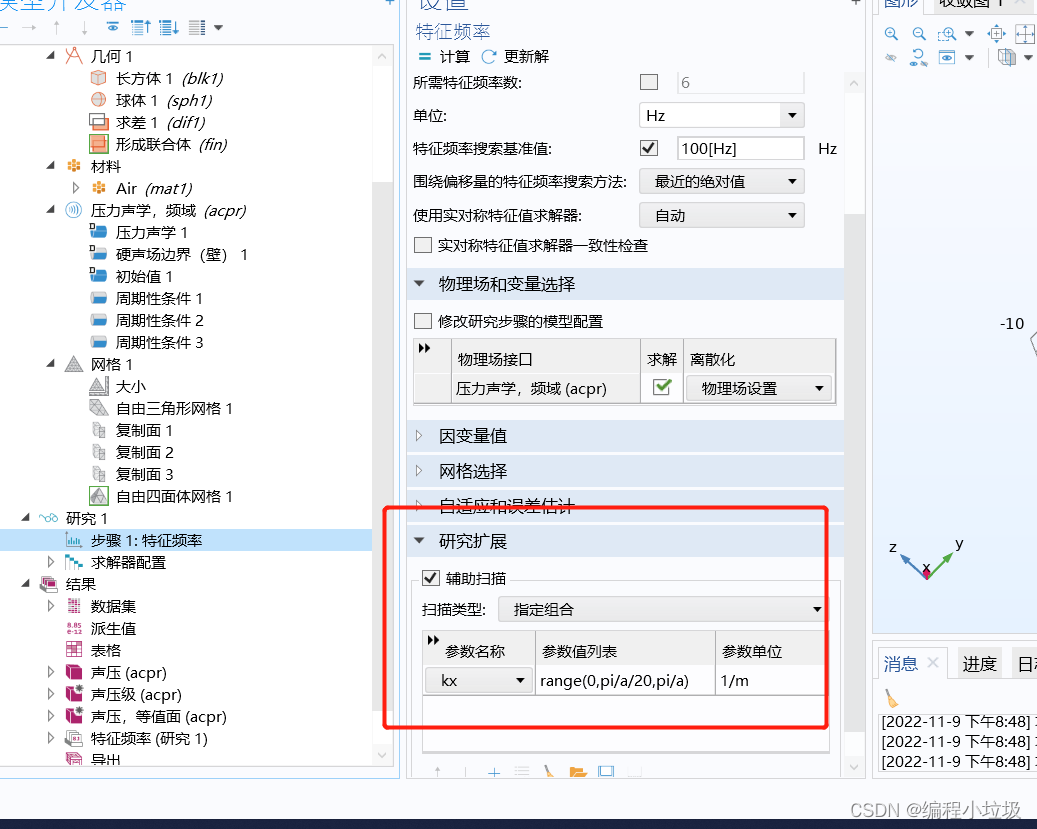

设立不同的k，求它的特征频率

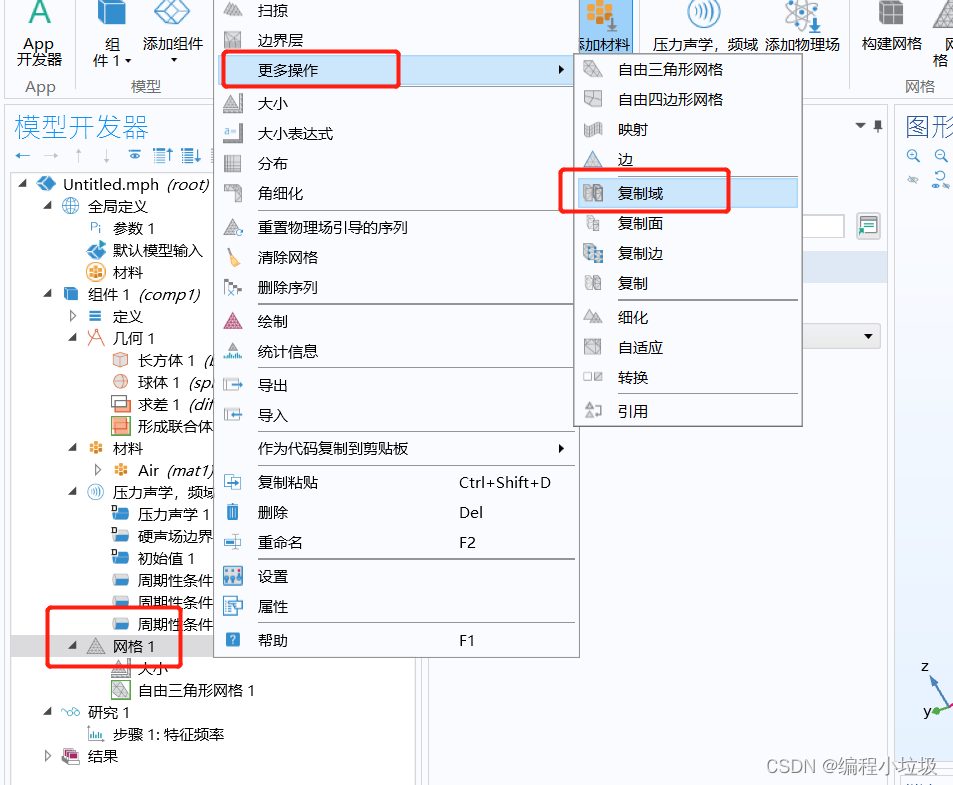

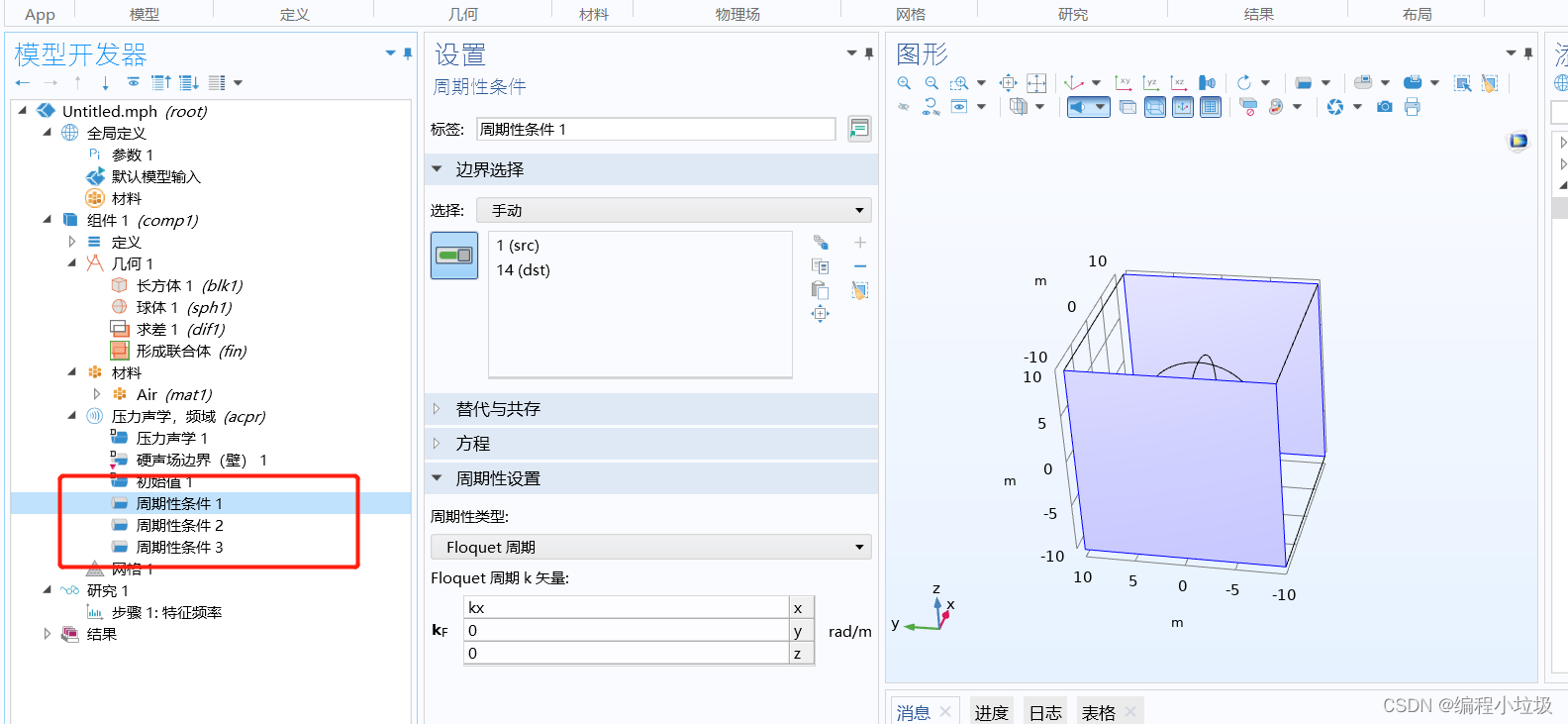

添加空气--->添加周期性条件--->剖网格的时候记得对应的面要复制粘贴--->再剖体的网格--->计算--->一维绘图组（全局）



 这样才能保证相对的两个周期性的源和目标面才能一样，否则会影响结果以及收敛性

---

瞬态压力声学（略，一般用的不多）第二个视频两个小时的位置

---

不加PML就是一个封闭的墙体  加了PML就相当于他是一个可以射出去 但是又不受干扰的整体

---

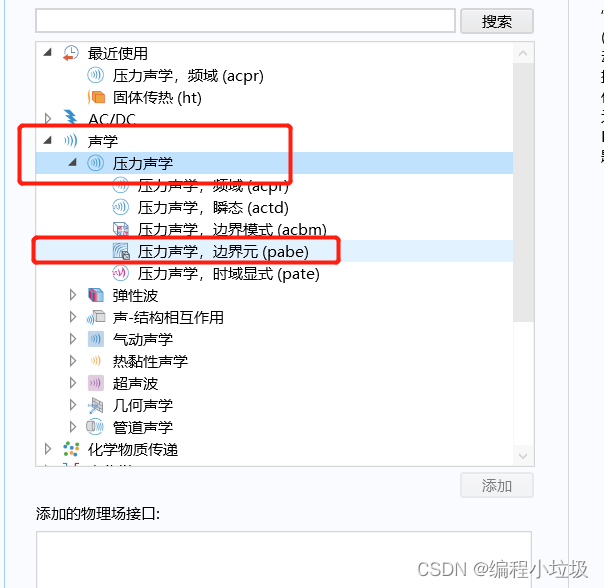

压力声学----对于边界元来说 对于两个发射和接收单位之间的距离比较大的时候可以用 只需要边界 不需要求解域（不需要剖析网格）---也用的比较少
