睡眠监测器

在进行了短期的keil51单片机的学习之后，在基于学到知识下设计并制作了一个小项目——睡眠监控器。

1. 项目简介
   睡眠监控器使用过程无需手动操作，全程实现自动显示和监控警报，使用STC89C52RC主控芯片，外加DHT11温湿度传感器和超声波传感器以及DS1302时钟芯片实现主要功能。使用12864显示屏自动换页，页面切换睡眠时的温湿度、睡眠时长、前方安全距离。采用超声波传感器检测距离使蜂鸣器产生警报。

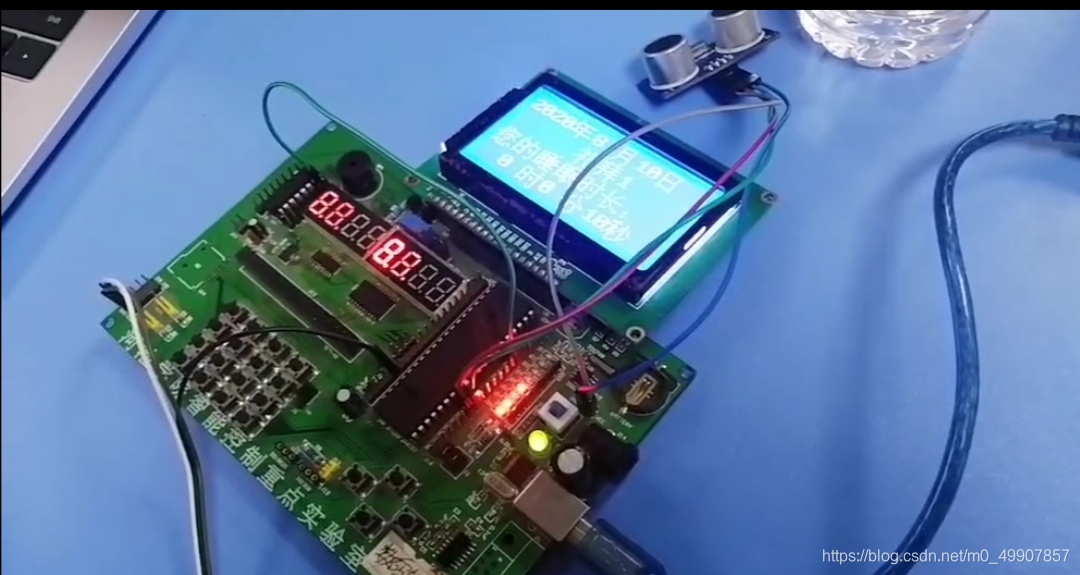

   项目使用视频
2. 项目思路与问题解决

首先为主函数代码——在主函数中调用了各种模块的.h，并写入了想要实现的功能，并添加了实现自动换页的“状态机”函数以及周期停留换页，由于所学的知识有限，以及对51单片机的应用不强，一开始在实现自动换页并且同时实现数据刷新时，遇到了很多的问题，比如：不能全部的循环换页，有些页面显示时间非常短，数据不能正常刷新，页面闪烁等，并且由最开始的使用延时函数条件语句进行换页，到使用for循环换页，到最后的自己在网上查询调试猜得出想要的效果，使用延时函数换页不能很好地实现各个页面的正常循环，并且页面闪烁，数据不正常，for循环的效果页面闪烁很快，其他也不理想，而使用screen_handle()函数以及周期循环换页可以实现稳定的界面。并写入了首页显示函数，以及需要调用的各个模块中的函数。

#include <dth11.h>
#include <12864x.h>
#include <DS1302.h>
#include <csb.h>
#include <intrins.h>



#define SHOW_SCR_1			1
#define SHOW_SCR_2			2
#define SHOW_SCR_3			3

void Rec_DHTIO();
void LED_Display();
void show12864_1();
//int csbProcess_F();

int state_machine;//状态机

void screen_handle()
{
	static int state_old = 1;

	if(state_old != state_machine)
	{
		clr_screen();
		state_old = state_machine;
	}
}
void show12864_4()
{
 	LCD_12864_display(1,1,"睡");
	LCD_12864_display(1,2,"眠");
	LCD_12864_display(1,3,"监");
	LCD_12864_display(1,4,"控");
	LCD_12864_display(1,5,"器");
	LCD_12864_display(3,2,"周");
	LCD_12864_display(3,3,"诗");
	LCD_12864_display(3,4,"华");
	LCD_12864_display(4,2,"王");
	LCD_12864_display(4,3,"秋");
	LCD_12864_display(4,4,"凤");

}



void main ()
{


		LCD_12864_INIT();					//12864初始化
		DS1302_Init();						//DS1302初始化
		DS1302_Write_Time();			//初始化数据
	  show12864_4();
	while(1)
	{
		static uint count = 0;//当数据第二次进来循环或者函数时，数据不变
			 baojin();
	  Rec_DHTIO();
		if(count % 18 < 3)
		{
			state_machine = SHOW_SCR_1;
			show12864_1();
		}

		if((count % 18 >= 3) && (count % 18 < 12))
		{
			state_machine = SHOW_SCR_2;
			show12864_2();
		}
		if(count % 18 >= 12)
		{
			state_machine = SHOW_SCR_3;
			show12864_3();
		}

		screen_handle();
		delayms(50);
		count ++;
	}


	while(1);

}

在主函数之外还有值得说一下的每一页的显示函数，如下类似的一共四个页面的显示函数。清屏函数不能放在显示函数中，因为在页面停留时，会出现不停地页面闪烁，因为你的页面在“擦了有写”，而使用“状态机”判断换页就相当于“边擦边写”，数据刷新，页面稳定。

void show12864_1()
{
		Rec_DHTIO();

		LCD_12864_display(1,0,lcd);
	  LCD_12864_display(3,1,lcd1);
	  LCD_12864_display(4,1,lcd2);
		LCD_Display();

}

void show12864_3()
{
		num=csbProcess_F();
		display_int(3,4,num);
	  LCD_12864_display(1,1,"当");
	  LCD_12864_display(1,2,"前");
	  LCD_12864_display(1,3,"安");
	  LCD_12864_display(1,4,"全");
		LCD_12864_display(1,5,"距");
		LCD_12864_display(1,6,"离");
		LCD_12864_display(1,7,"：");
	  LCD_12864_display(3,5,"cm");

}

程序的主要特点就位这些，但是对于模块函数的了解也并不是很深入，能够学会运用也是不错的进步。

1. 硬件问题

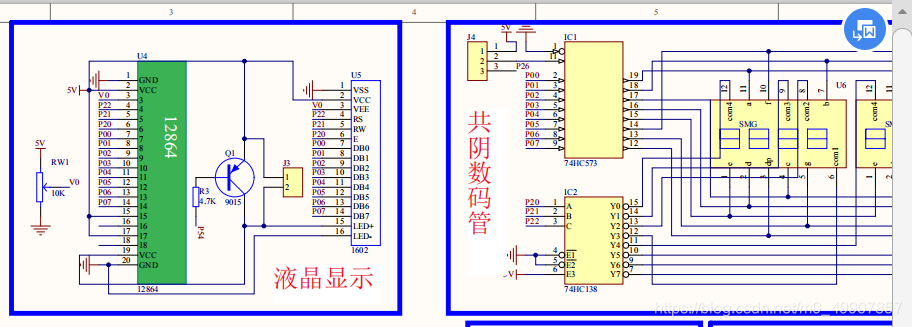

   在最开始的项目设想中，是希望在12864上显示温湿度，并在数码管显示时钟，让蜂鸣器响与流水灯全亮实现报警的作用，但是由于使用的开发板中12864显示屏与流水灯和数码管串联使用，在使用显示屏的同时，数码管与流水灯会出现不可控的不同程度和位置的闪烁，便想到了在显示屏换页，其次便是蜂鸣器的调试花了许多时间，从开发板没有排针与芯片蜂鸣器不能使用，补焊排针补齐芯片，之后又发现开发板上的蜂鸣器有损坏，不能正常响亮，所以从新焊接了蜂鸣器，最后一个情况便是链接蜂鸣器引脚的冲突，在高位引脚上响声不受控制，某些引脚上与显示屏使用冲突也不可以，一部分引脚已被占用，最后在学长的调试下选择了P23，置低不响。在硬件问题解决后，由于换页和数据刷新的混乱，以至于蜂鸣器不能灵敏的报警，在后面和方面处理完成，硬件也正常工作。
   报警代码：

void baojin()
{
		uint distance;
		distance = csbProcess_F(); //获取当前距离值
		if(distance <100)
		{
			FENG = 1;
			delayms(500);
			FENG = 0;

		}
		else
		{
			FENG = 0;
		}
}


4. 最后的总结语录
   一个完整的项目，需要程序与硬件的完美配合，就像大脑与肢体的神经传递与表达，需要一定路径，特定的器官，准确的语句。
