【低空经济】灾后快速三维建模与损毁评估无人机作业方案

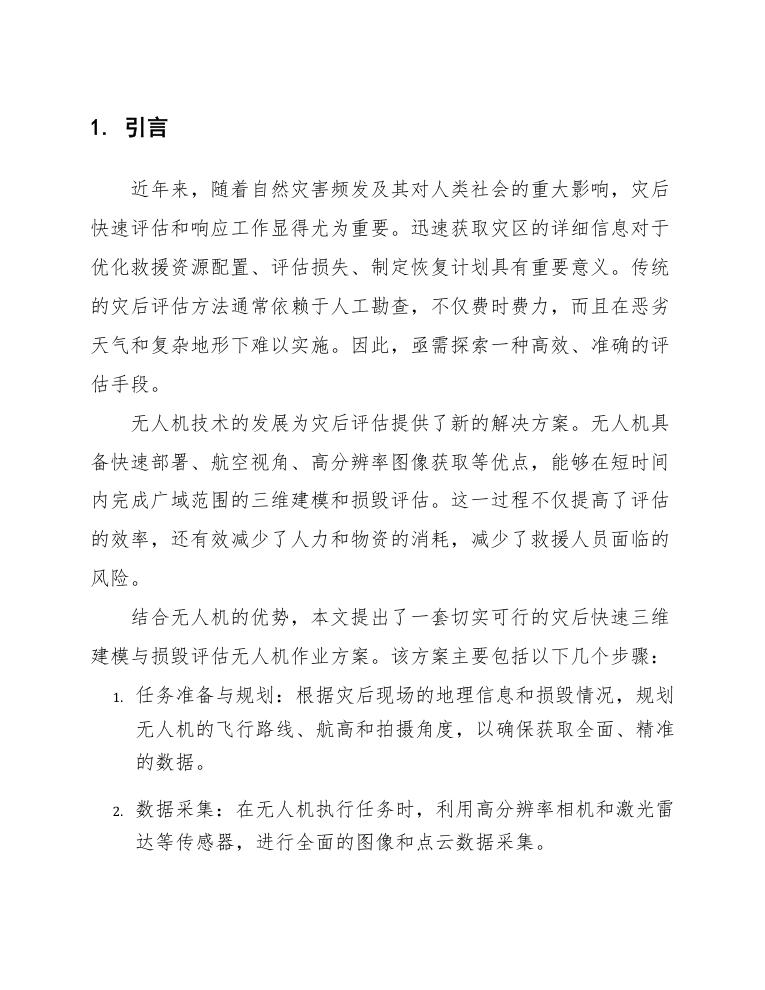

1. 引言

近年来，随着自然灾害频发及其对人类社会的重大影响，灾后快速评估和响应工作显得尤为重要。迅速获取灾区的详细信息对于优化救援资源配置、评估损失、制定恢复计划具有重要意义。传统的灾后评估方法通常依赖于人工勘查，不仅费时费力，而且在恶劣天气和复杂地形下难以实施。因此，亟需探索一种高效、准确的评估手段。

无人机技术的发展为灾后评估提供了新的解决方案。无人机具备快速部署、航空视角、高分辨率图像获取等优点，能够在短时间内完成广域范围的三维建模和损毁评估。这一过程不仅提高了评估的效率，还有效减少了人力和物资的消耗，减少了救援人员面临的风险。

结合无人机的优势，本文提出了一套切实可行的灾后快速三维建模与损毁评估无人机作业方案。该方案主要包括以下几个步骤：

1. 任务准备与规划：根据灾后现场的地理信息和损毁情况，规划无人机的飞行路线、航高和拍摄角度，以确保获取全面、精准的数据。

2. 数据采集：在无人机执行任务时，利用高分辨率相机和激光雷达等传感器，进行全面的图像和点云数据采集。

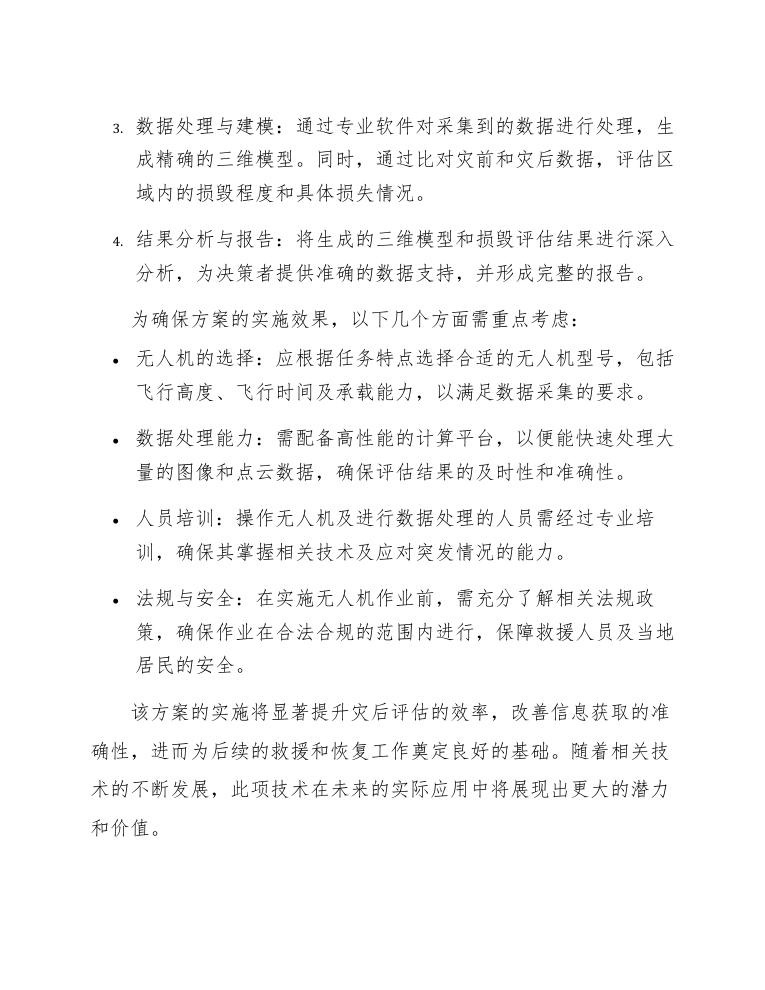

3. 数据处理与建模：通过专业软件对采集到的数据进行处理，生成精确的三维模型。同时，通过比对灾前和灾后数据，评估区域内的损毁程度和具体损失情况。

4. 结果分析与报告：将生成的三维模型和损毁评估结果进行深入分析，为决策者提供准确的数据支持，并形成完整的报告。

为确保方案的实施效果，以下几个方面需重点考虑：

• 无人机的选择：应根据任务特点选择合适的无人机型号，包括飞行高度、飞行时间及承载能力，以满足数据采集的要求。

• 数据处理能力：需配备高性能的计算平台，以便能快速处理大量的图像和点云数据，确保评估结果的及时性和准确性。

• 人员培训：操作无人机及进行数据处理的人员需经过专业培训，确保其掌握相关技术及应对突发情况的能力。

• 法规与安全：在实施无人机作业前，需充分了解相关法规政策，确保作业在合法合规的范围内进行，保障救援人员及当地居民的安全。

该方案的实施将显著提升灾后评估的效率，改善信息获取的准确性，进而为后续的救援和恢复工作奠定良好的基础。随着相关技术的不断发展，此项技术在未来的实际应用中将展现出更大的潜力和价值。

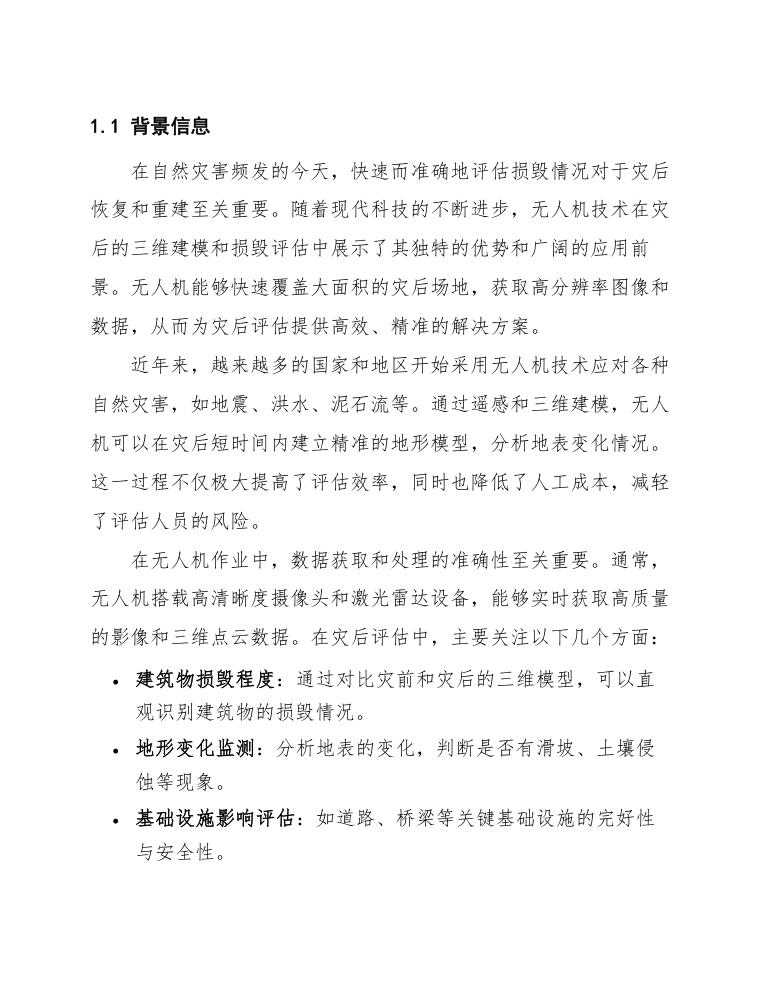

1.1 背景信息

在自然灾害频发的今天，快速而准确地评估损毁情况对于灾后恢复和重建至关重要。随着现代科技的不断进步，无人机技术在灾后的三维建模和损毁评估中展示了其独特的优势和广阔的应用前景。无人机能够快速覆盖大面积的灾后场地，获取高分辨率图像和数据，从而为灾后评估提供高效、精准的解决方案。

近年来，越来越多的国家和地区开始采用无人机技术应对各种自然灾害，如地震、洪水、泥石流等。通过遥感和三维建模，无人机可以在灾后短时间内建立精准的地形模型，分析地表变化情况。这一过程不仅极大提高了评估效率，同时也降低了人工成本，减轻了评估人员的风险。

在无人机作业中，数据获取和处理的准确性至关重要。通常，无人机搭载高清晰度摄像头和激光雷达设备，能够实时获取高质量的影像和三维点云数据。在灾后评估中，主要关注以下几个方面：

• 建筑物损毁程度：通过对比灾前和灾后的三维模型，可以直观识别建筑物的损毁情况。
• 地形变化监测：分析地表的变化，判断是否有滑坡、土壤侵蚀等现象。
• 基础设施影响评估：如道路、桥梁等关键基础设施的完好性与安全性。

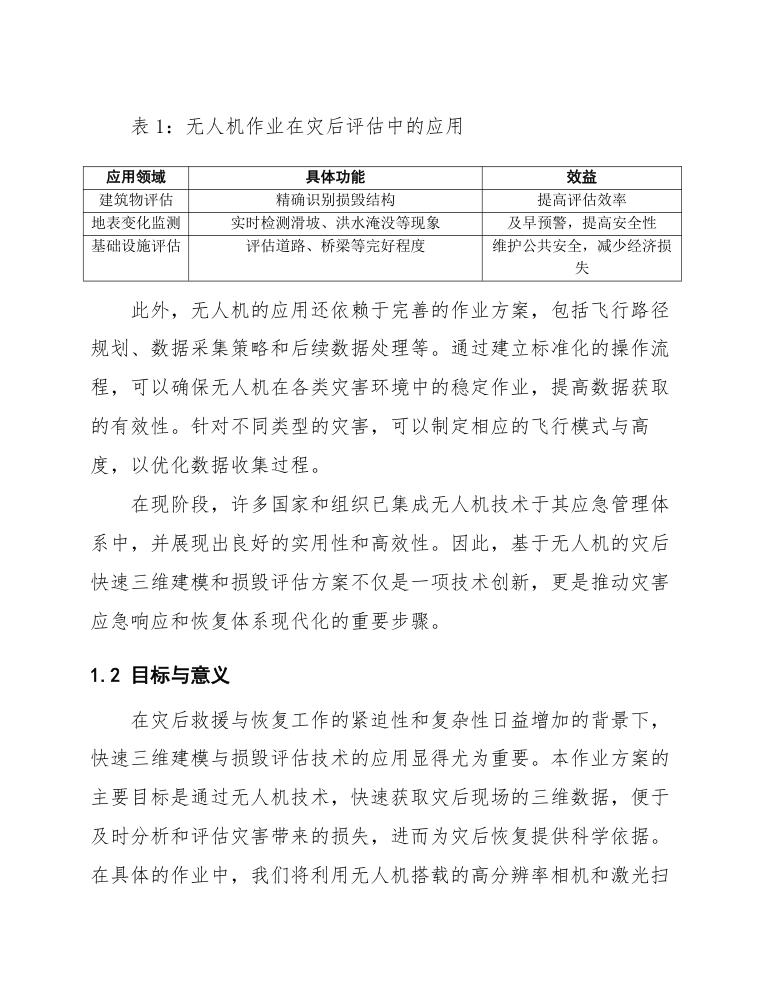

表1：无人机作业在灾后评估中的应用

应用领域	具体功能	效益
建筑物评估	精确识别损毁结构	提高评估效率
地表变化监测	实时检测滑坡、洪水淹没等现象	及早预警，提高安全性
基础设施评估	评估道路、桥梁等完好程度	维护公共安全，减少经济损失

此外，无人机的应用还依赖于完善的作业方案，包括飞行路径规划、数据采集策略和后续数据处理等。通过建立标准化的操作流程，可以确保无人机在各类灾害环境中的稳定作业，提高数据获取的有效性。针对不同类型的灾害，可以制定相应的飞行模式与高度，以优化数据收集过程。

在现阶段，许多国家和组织已集成无人机技术于其应急管理体系中，并展现出良好的实用性和高效性。因此，基于无人机的灾后快速三维建模和损毁评估方案不仅是一项技术创新，更是推动灾害应急响应和恢复体系现代化的重要步骤。

1.2 目标与意义

在灾后救援与恢复工作的紧迫性和复杂性日益增加的背景下，快速三维建模与损毁评估技术的应用显得尤为重要。本作业方案的主要目标是通过无人机技术，快速获取灾后现场的三维数据，便于及时分析和评估灾害带来的损失，进而为灾后恢复提供科学依据。在具体的作业中，我们将利用无人机搭载的高分辨率相机和激光扫描仪，快速捕捉受灾区域的影像信息和地形数据，创建精准的三维模型，实现对损毁程度的定量评估。

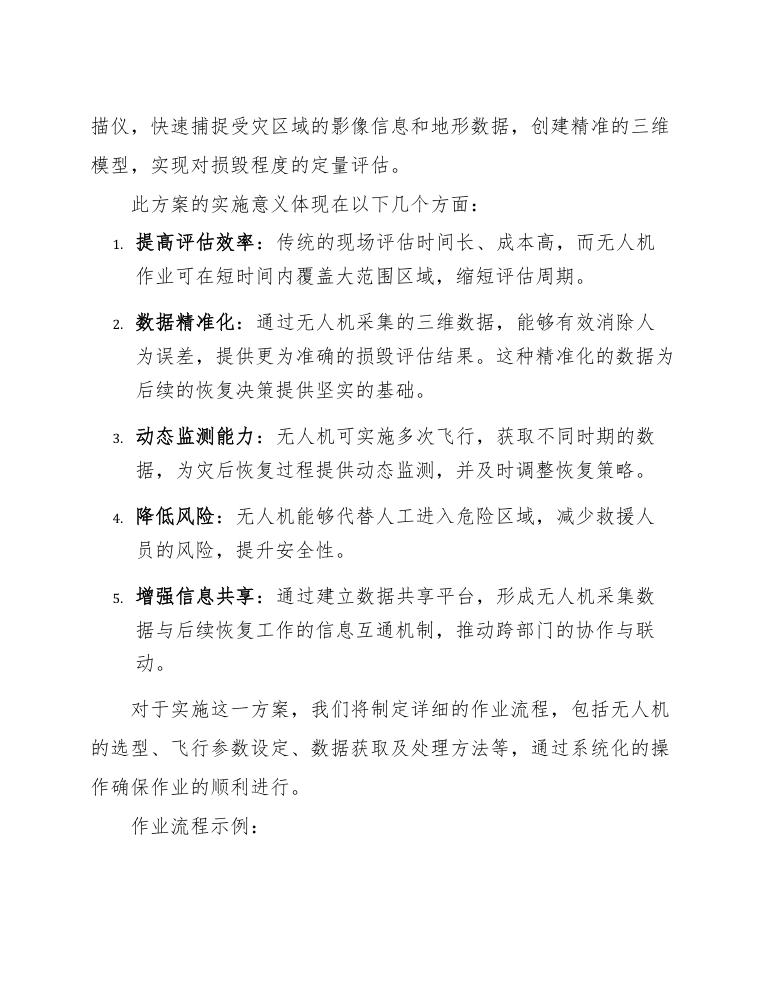

此方案的实施意义体现在以下几个方面：

1. 提高评估效率：传统的现场评估时间长、成本高，而无人机作业可在短时间内覆盖大范围区域，缩短评估周期。

2. 数据精准化：通过无人机采集的三维数据，能够有效消除人为误差，提供更为准确的损毁评估结果。这种精准化的数据为后续的恢复决策提供坚实的基础。

3. 动态监测能力：无人机可实施多次飞行，获取不同时期的数据，为灾后恢复过程提供动态监测，并及时调整恢复策略。

4. 降低风险：无人机能够代替人工进入危险区域，减少救援人员的风险，提升安全性。

5. 增强信息共享：通过建立数据共享平台，形成无人机采集数据与后续恢复工作的信息互通机制，推动跨部门的协作与联动。

对于实施这一方案，我们将制定详细的作业流程，包括无人机的选型、飞行参数设定、数据获取及处理方法等，通过系统化的操作确保作业的顺利进行。

作业流程示例：

综上所述，本作业方案不仅旨在提高灾后评估工作的效率与准确性，还力图通过技术手段增强灾后恢复的科学性和可行性，为未来的应急管理提供示范。

1.3 主要内容概述

在灾后快速三维建模与损毁评估的无人机作业方案中，主要内容涵盖了无人机的选择与配置、飞行路径设计、数据采集与处理、三维建模的实现及损毁评估的具体方法。这些内容构成了一个完整的无人机作业体系，旨在实现对灾后区域的高效评估与重建支持。

首先，无人机的选择与配置应考虑到作业区域的环境复杂性及其自身的飞行能力。选择具有高分辨率成像系统的无人机可以确保获取清晰的图像数据。此外，考虑到作业的效率，需要配备多源传感器（如RGB相机、激光雷达等），以提高数据的多样性和精确度。

然后，飞行路径的设计是实现精确建模与评估的重要环节。通过使用先进的飞行规划软件，设计出合理的飞行路径，确保覆盖目标区域的同时，最小化数据采集的重叠率。这一过程需要结合对灾后区域特征的分析，以优化飞行高度和速度，保证有效的数据获取。

数据采集完毕后，紧接着是数据处理环节。图像数据经过后处理生成点云和纹理映射，通过专业的三维建模软件（如Pix4D、RealityCapture）进行处理，将数据整合为三维模型。这一步骤需要处理高密度的点云，确保模型能真实反映灾后场景，并便于后续的评估工作。

在三维建模完成后，损毁评估将通过多种方法进行，包括但不限于：

• 比较灾前后模型的变化，量化损失面积和体积
• 利用算法分析建筑物结构的完整性
• 结合现场调查数据，对模型进行实地验证

最终，通过所构建的三维模型和数据分析，形成一套完整的灾后损毁评估报告，为后续的恢复工作提供数据支持和决策依据。该方案将无人机技术与数据处理相结合，具备高效性、准确性和可操作性，为灾后救援和恢复提供了重要的技术手段。

2. 灾后快速三维建模的重要性

在灾后复原过程中，快速三维建模扮演着至关重要的角色。首先，灾后快速三维建模能够为灾后评估提供直观的可视化信息。通过无人机搭载高精度传感器获取的数据，可以迅速生成灾区的三维模型，这些模型帮助决策者更好地理解灾害的影响范围和损毁程度，从而为后续的救援和恢复工作提供依据。

其次，三维建模在资源分配和救援行动中具备高效性。通过对灾区的快速评估，救援组织能够更精准地定位受损区域和群众的需求，实现资源的优化配置。例如，某些区域可能受到了更为严重的损毁，快速的三维建模能够帮助识别这些地区，从而优先安排救援物资的投放和人员的派遣。

此外，三维建模使得数据的存储和分享变得更加有效。在灾后响应的过程中，各类信息往往需要跨部门、跨机构进行共享和使用。通过构建统一的三维模型，相关单位可以在同一平台上查看和分析数据，促进信息的交流与合作。这种方式不仅提高了数据利用效率，还加强了灾后管理的透明度。

再者，利用无人机进行的三维建模可以大幅度缩短数据获取的时间。传统的人工测量和评估方式耗时长且成本高，通过无人机快速采集数据，可以在短时间内覆盖大片区域，实现24小时内获取综合评估的目标。

快速三维建模还在灾后恢复规划中发挥重要作用。通过生成的模型，城市规划者和工程师能够更好地评估复建的效果，包括建筑物的选址、基础设施的恢复等，确保将来的建设更具抗灾能力。

综上所述，灾后快速三维建模的重要性体现在多个方面：

• 提供直观的可视化信息，帮助决策者理解灾害影响。
• 优化资源分配和救援行动，明确优先级。
• 促进数据共享和合作，提高灾后管理的透明度和效率。
• 大幅度缩短数据获取时间，提升响应速度。
• 支持灾后恢复规划，确保未来建设的抗灾能力。

这些优势共同构成了灾后快速三维建模的实践基础，成为现代灾后管理中不可或缺的工具。通过合理应用这一技术，可以显著提高灾后处置的效率和成效，为灾区的恢复奠定坚实的基础。

2.1 损毁评估的必要性

在灾后快速三维建模过程中，损毁评估是核心环节之一，其必要性体现在多个方面。首先，通过准确的损毁评估，可以有效确定受灾区域的损坏程度，为后续的救援和恢复工作提供科学依据。借助无人机进行三维定量建模，能够实时获取受灾建物、基础设施以及自然环境的详尽数据，从而为决策者提供重要的支持。

具体而言，损毁评估能够：

1. 快速掌握灾情：通过无人机航拍和三维建模，快速获取灾区全貌，及时识别重点受损区域和受灾人员的集聚情况。

2. 精确评估风险：通过对建筑物结构的损坏程度进行评估，快速判断是否存在安全隐患。这对于后续的疏散、救援及重建活动至关重要。

3. 资源分配优化：准确的损毁评估可以指导救援资源的合理分配，确保人力、物资等救援力量能优先投向最需要的地方。

4. 经济损失评估：通过精准的三维建模，可以对受损财产进行估值，为后续的保险理赔及政府救助措施提供数据支持。

以下是损毁评估的一些具体应用案例示例：

类别	应用案例
建筑结构损毁	针对某市一栋多层住宅进行的三维重建和裂缝分析，发现其承重墙体严重受损，需立即实施加固。
道路交通损毁	利用无人机对主要交通干道的损毁情况进行航拍，发现多处塌方和裂隙，及时发布交通管制通知。
公共设施受损	评估城市公园内的树木及景观设施损毁情况，为后续的清理和修复提供依据。

无人机在损毁评估中优势明显，首先是效率高。相比传统的地面巡查方式，无人机能够在短时间内覆盖大面积区域，尤其是在难以到达或危险的区域，确保不会错过关键的损毁信息。其次，三维建模的技术使得损毁评估的数据更加精准，通过对比建模前后的影像资料，可以清晰地看到灾害造成的变化。

此外，损毁评估对于未来灾害应对措施的改善也具有重要作用。通过积累和分析不同灾害类型造成的损毁数据，相关部门能够建立更为科学的灾害响应机制和标准操作流程，为未来的灾后恢复及重建奠定基础。

综上所述，灾后快速三维建模与损毁评估是一项切实可行的方案，其重要性不仅体现在当前的救援和恢复工作中，更在于为未来的灾害管理提供了宝贵的数据和经验支撑。

2.2 传统方法的局限性

在灾后快速三维建模与损毁评估的过程中，传统方法虽然在一定程度上能够满足需要，但由于多种因素，其局限性逐渐显露，难以应对现代灾害应急管理日益增长的需求。

首先，传统测量方法如地面测量和全站仪定位通常需要较长的时间来完成数据采集，尤其是在大型灾区或复杂环境中，操作人员需要在现场进行一系列繁琐的测量工作。这种时间上的延迟使得及时获取灾后信息变得非常困难，影响决策制定的时效性。

其次，传统方法的测量精度受到环境和设备因素的影响较大。例如，在恶劣天气条件下，光学测量设备的性能会受到限制，导致数据质量下降。此外，复杂地形和障碍物的存在，也使得部分区域无法有效测量，从而导致数据缺失或偏差。

再者，传统方法一般需要较高的人工干预和专业技术人员进行操作，这增加了人力成本和安全风险。在灾害发生后，现场状况往往复杂且危险，传统测量人员的安全性得不到保障。并且，由于操作的专业性，现场工作人员的人手不足也常常导致测量不全面。

在数据处理方面，传统方法的后期数据分析和处理过程也相对繁琐，无法实现实时反馈。对于需要快速决策的灾后评估，这种延迟会导致信息滞后，错失关键时机。

此外，传统方法通常难以实现三维建模的自动化，导致模型生成的效率低下。手工生成的模型不仅费时，且容易出现人为误差，进而影响数据的准确性和可靠性。

综合来看，以下是传统方法的具体局限性：

• 时间消耗大，影响决策速度。
• 精度受环境影响，数据容易失真。
• 高需求专业技术，增加人力成本和风险。
• 数据处理过程繁琐，反馈滞后。
• 三维建模自动化程度低，效率不足。

对于以上传统方法的局限性，采用无人机进行快速三维建模与损毁评估，能够有效克服这些问题。无人机具有快速获取数据、实现高精度测量、降低人工干预、实时数据传输及处理等优点，是应对灾后评估工作的理想选择。在未来的灾后管理中，结合无人机与先进的数据处理技术将成为提升应急响应能力的关键。

2.3 无人机技术的优势

无人机技术在灾后快速三维建模与损毁评估中具有显著的优势，主要体现在以下几个方面。

首先，无人机在灾后作业中能迅速部署，相较于传统的测绘或评估手段，无人机可以在灾害发生后的短时间内进行现场勘查。这一特性使得无人机能够在灾后第一时间获取重要的地理信息，帮助决策者及时了解灾害影响范围及情况，从而制定相应的应急响应策略。

其次，无人机的高效成像能力和先进的传感器技术可以在复杂/危险环境中进行全面的数据采集。无人机搭载高清相机、激光雷达（LiDAR）、热成像仪等多种传感器，能够获取高分辨率的二维与三维数据。这些数据有助于创建灾后场地的精确模型，为后续的损毁评估提供坚实的数据基础。

再者，无人机技术具有较高的安全性。在自然灾害发生后，部分地区可能存在倒塌建筑、积水、毒气等危险因素，派遣人力进入可能会带来伤害风险。而无人机则能够在空中完成评估，最大限度地保障人员的安全。

无人机的灵活性和适应性也是其重要优势。它们能够适应不同的地形和天气条件，具备一定的自主飞行能力，通过预设航线进行高效调查，而不受地面交通限制。这一点尤其在交通瘫痪或地面设施受损的灾后环境中显得尤为重要。

最后，无人机技术的成本相对较低，与传统调查手段相比，能够降低人力与物资投入，同时提高作业效率。在处理紧急情况时，节约时间和资源至关重要。

总结而言，无人机在灾后快速三维建模与损毁评估中的优势，顯著提升了灾后响应的效率和效果。无人机技术的普及与应用，能够有效支持各级政府和救灾组织在灾后恢复过程中实现信息的快速获取和决策的及时制定。

• 快速部署和数据获取
• 高效成像与多种传感器应用
• 增强安全性
• 灵活适应不同环境
• 成本效益显著

如图所示，以下是无人机在灾后评估过程中的作业流程：

通过智能化的无人机作业方案，灾后快速三维建模和损毁评估能够高效、安全并且经济地完成，为灾后重建提供切实可行的支持。

3. 无人机选型与配置

在灾后快速三维建模与损毁评估的无人机作业中，选择合适的无人机及其配置至关重要。无人机需要具备高效的飞行能力、优质的数据采集能力以及良好的操作稳定性，以保证在灾后复杂环境中能够顺利完成任务。

首先，无人机的类型选择应基于任务需求和具体的工作环境。常用的无人机类型包括多旋翼无人机、固定翼无人机和垂直起降固定翼无人机（VTOL）。在灾后评估中，多旋翼无人机因其良好的悬停能力和低高度飞行的灵活性，通常是首选。同时，固定翼无人机则适用于大范围区域的航拍，尤其是在地形地貌复杂、需要覆盖广泛的地区。

针对无人机的配置，以下几个关键参数需要重点考虑：

1. 有效载荷能力：无人机需配备高分辨率相机或LiDAR传感器，以获得高质量的三维模型和损毁评估数据。

2. 飞行时长：长时间的飞行能力可提升任务的持续性，通常应选择飞行时间在30分钟以上的无人机，以确保有效覆盖任务区域。

3. 传输距离：应考虑到可能的通信干扰，选择具备较长传输距离的无人机，以确保在偏远或恶劣条件下仍能顺利操作。

4. GPS与导航系统：精确的GPS和传感器辅助导航系统对于航迹的稳定和数据的准确采集至关重要，尤其是在复杂和变化多端的灾后环境中。

5. 抗风能力：灾后环境常伴随恶劣天气，选择具备良好抗风能力的无人机能够保证飞行的稳定性和数据的可靠性。

根据这些参数，以下是建议的无人机选型表：

无人机型号	有效载荷	飞行时长	传输距离	抗风能力	GPS精度
DJI Matrice 300	2.7kg (如Z30相机)	55分钟	15km	级别 5	1m
Parrot Anafi USA	0.5kg	32分钟	4km	级别 2	1.5m
senseFly eBee X	1.5kg	90分钟	10km	级别 2	5m

在准备操作无人机之前，操作者还需经过专业培训，掌握无人机的操作技巧和应急处理能力。此外，操作中应遵循当地的飞行法规，确保安全性与合规性。

综上所述，无人机的选型与配置应综合考虑任务需求、环境因素、技术参数等多方面的因素，以保证灾后快速三维建模与损毁评估作业的高效与成功。通过合理的无人机配置与专业的操作，能够助力灾后救援工作，快速获得有效的数据支持。

3.1 无人机类型选择

在灾后快速三维建模与损毁评估的工作中，无人机的类型选择至关重要。根据任务需求、作业环境及数据采集精度等因素，可选择适用于不同场景的无人机。我们可以将无人机分为固定翼无人机、旋翼无人机和混合型无人机三种类型。

固定翼无人机具有较高的飞行速度和较长的续航能力，适合大范围的地形勘测和数据采集，尤其在大规模灾后评估中，其高效性可以大幅缩短勘查时间。这类无人机一般配备高清晰度相机和激光雷达，能够获取高精度的地形数据。

旋翼无人机则具备较好的机动性和悬停能力，非常适合于复杂的城市环境和狭窄区域的详细建模。能够在较低高度下进行精准拍摄，这对于评估房屋结构损毁情况和地面障碍物的探测尤其重要。旋翼无人机的缺点是续航时间相对较短，但可以通过多架次飞行完成大范围作业。

混合型无人机结合了固定翼和旋翼的优点，能够在大范围飞行时采用固定翼模式，保持较高的飞行效率，必要时可转为旋翼模式进行悬停和详细勘察。此类型的无人机适合复杂多变的灾后环境，可以灵活应对不同的任务需求。

在选择无人机时，还需考虑以下几个关键因素：

• 飞行时间：无人机的续航时间直接影响任务的完成效率。固定翼无人机一般可达到3小时以上的飞行时间，而旋翼无人机通常在20-40分钟之间。

• 传感器配置：选择具备高清相机、热成像仪、激光雷达等多种传感器的无人机，以满足不同数据采集需求。

• 遥控距离：合理的遥控距离能够保证无人机在不同环境下的可靠飞行。固定翼无人机一般遥控距离可达几十公里，而旋翼无人机通常在几公里以内。

• 抗风能力：在恶劣天气条件下，抗风能力强的无人机能够保证飞行稳定性，尤其是在风力较大的地区。

• 操作简便性：无人机的使用技术门槛应尽量降低，便于快速培训操作人员，确保在灾后应急过程中能迅速投入使用。

通过综合评估上述因素，我们建议根据特定的灾后评估需求，选择合适的无人机类型及配置。例如，在区域面积庞大且相对干旱的地方，应优先选择固定翼无人机；在高楼大厦林立的城市环境中，则可选择旋翼无人机用于局部细致勘察。

在总结无人机类型选择的依据后，可根据具体灾后评估的需求列出一份推荐的无人机类型与相应特征的对照表：

无人机类型	续航时间	特性	适用场景
固定翼无人机	≥ 3小时	高速、长距离、适合大范围勘测	大面积灾后评估、地形测绘
旋翼无人机	20-40分钟	悬停、机动性强、细节清晰	城市环境、建筑物损毁评估
混合型无人机	2小时以上	结合两者优点、灵活应变	复杂环境、动态任务

最终，选择合适的无人机类型，不仅能提高灾后快速建模与损毁评估的效率，还能为后续的救援工作提供重要数据支持。因此，进行充分的评估并选择最佳无人机配置至关重要。

3.1.1 固定翼无人机

固定翼无人机在灾后快速三维建模与损毁评估中具有显著的优势，特别是在覆盖大面积区域和长时间飞行能力方面。与旋翼无人机相比，固定翼无人机能够以更高的速度、较长的续航时间和更好的稳定性来进行相关任务，适合于广泛的灾后评估场景。

首先，固定翼无人机的飞行效率高，适合于大范围的地形获取。例如，使用一款配备高分辨率相机的固定翼无人机，能够在一次飞行中覆盖数十平方公里的区域，尤其适合于农村或山区等难以达到的区域。其长时间飞行能力可以减少飞行次数，进而降低操作成本和时间。

其次，固定翼无人机的抗风能力相对较强，能够在恶劣气候条件下维持稳定飞行，这对于灾后评估尤为重要。在面对突发的自然灾害时，天气状况往往会对无人机的作业造成影响，固定翼无人机的设计使得其在较强风速下仍能安全作业。

除了飞行效率与抗风能力之外，选择固定翼无人机时应考虑其载荷能力和传感器配置。高性能的固定翼无人机通常能够搭载多种传感器，如高清摄影机、红外线热成像仪和激光雷达，这些设备能够帮助精确获取受灾区域的损毁情况和环境参数。通过三维建模软件对获取的数据进行处理，可以直观地展示受灾区域的变化与损毁程度。

在选型时，以下几项指标显得尤为突出：

• 最大飞行时间：一般在1.5小时至6小时不等，具体取决于机型和用途。
• 最大飞行范围：单次飞行可覆盖区域可达50平方公里以上。
• 载荷能力：可搭载0.5至5公斤的设备，适用于不同任务需要。
• 飞行高度：通常可在200至1000米之间自由设置，便于整体视角的获取。
• 数据传输能力：实时数据传输技术保证在飞行过程中能即时传回现场数据。

以下为不同固定翼无人机的对比表，展示其主要技术参数与适用场景：

机型	最大飞行时间	最大覆盖面积	载荷能力	飞行高度	适用场景
无人机A	3小时	60平方公里	2公斤	300米	灾后快速评估
无人机B	5小时	100平方公里	3公斤	600米	大范围地形获取
无人机C	1.5小时	30平方公里	1公斤	200米	精细测绘任务

为了更好地协调操作和数据获取，采用多架固定翼无人机协同作业的方法，可以显著提升整体效率。各无人机在不同飞行高度和路径下，形成网状覆盖，共同完成对复杂地形的快速评估。同时，结合地面控制站的实时数据监控，能确保任务的安全高效执行。

总之，固定翼无人机凭借其在任务执行中的高效率、强稳定性和灵活性，将在灾后快速三维建模与损毁评估领域中发挥重要作用，为决策提供有效的数据支持。

3.1.2 多旋翼无人机

多旋翼无人机因其在空中悬停能力、操作灵活性和结构简单而被广泛应用于灾后快速三维建模与损毁评估场景。与固定翼无人机相比，多旋翼无人机在高空作业和复杂地形中的表现更为优异，能够有效应对灾后复杂的环境条件。

多旋翼无人机具有多种优点，首先是操控性强，多旋翼设计使其能够在小范围内进行精准的悬停和快速转向，适合在灾后受损建筑物周围进行近距离的勘测和拍摄。其次，由于其自重较轻，操作安全性较高，因此可以在较高的楼房或山地等难以接近的场所展开工作。此外，多旋翼无人机通常配备高分辨率相机和激光雷达传感器，使得其能够在短时间内获取高质量的三维数据。

在无人机的具体选型中，需要考虑以下几个因素：

1. 载重能力：多旋翼无人机需具备足够的载重能力，以配备高分辨率相机及传感器。一般而言，选择的无人机应能承载至少2-5公斤的设备。

2. 飞行时间：为保证飞行任务的连续性，选型时要关注无人机的电池续航能力，理想的飞行时间应在30分钟以上，这样才能确保在一次飞行中完成所需的区域扫描。

3. 飞行高度和范围：根据评估需求，多旋翼无人机的飞行高度需有良好的调节范围，以便适应不同的建模需求。一般推荐的操作高度在100米以内，以提高数据质量和精确度。

4. 操作简便性：选择一款操作友好、界面易懂的无人机，能够减少操作者在飞行计划过程中的学习成本，同时提升工作效率。

5. 设备的抗风能力：灾后现场环境复杂多变，选择抗风能力强的多旋翼无人机至关重要，确保能够在风速达到一定数值的条件下继续稳定飞行。

6. 成像与数据处理能力：搭载高质量摄影设备和先进的数据处理软件，多旋翼无人机能够快速获取并处理三维模型数据，便于后续的损毁评估。

在评估和选型时，可参考以下表格对比不同多旋翼无人机的主要性能指标：

无人机型号	载重能力（kg）	飞行时间（分钟）	最高飞行高度（m）	最大抗风速（m/s）	成像设备
A型号	5	40	120	10	4K相机
B型号	3	30	100	12	热成像相机
C型号	2	25	80	8	RGB相机

通过综上所述的多旋翼无人机优势及选型考虑要点，可以为灾后快速三维建模与损毁评估提供有力的技术支持，确保各项作业的顺利进行。

3.2 传感器配置

在灾后快速三维建模与损毁评估的无人机作业方案中，传感器配置扮演着至关重要的角色。合理的传感器选择与搭配不仅能够提高数据采集的精度与效率，还能显著增强后续分析的可靠性。基于当前无人机的市场状况与技术发展，以下是针对传感器配置的详细方案。

首先，所需的主要传感器包括：

1. 高清RGB相机：用于获取清晰的地面图像，适用于后期的三维重建与损毁评估。建议选用分辨率不低于20MP的相机，以确保在重建过程中细节不会丢失。

2. 激光雷达（LiDAR）传感器：该传感器能够提供高精度的三维点云数据，适合用于复杂地形的建模。LiDAR能穿透植被，获取地表的详细信息，尤其在灾后恢复中，获取更为精准的地物数据至关重要。

3. 热成像传感器：在灾后评估中，尤其在火灾或爆炸等情况后，热成像能够帮助识别隐患及受损区域，提供热量分布的信息，便于后续的安全评估。

4. 多光谱传感器：若需评估植被恢复情况，多光谱传感器适用于获取不同波段的反射数据，尤其对评估土地使用变化与生态恢复效果非常有效。

在选择传感器时，需考虑以下几个关键参数：

• 重量：为了确保无人机能够稳定飞行，传感器的总重量应控制在无人机允许的载重范围内。

• 兼容性：传感器与无人机的配合度，确保信号传输顺畅且稳定。

• 数据传输速率：在急救及恢复的情况下，保证数据能够实时传输至地面站进行分析非常重要。

• 续航时间：考虑到受灾场景的复杂性，传感器的效率与续航时间需要能够支持长时间的巡航任务。

以下是一个传感器配置的示例表格，列出建议的传感器及其主要参数：

传感器类型	型号	分辨率/精度	重量	特点
RGB相机	Sony A7 III	24MP	0.5kg	高清晰度，可用于三维建模
LiDAR	Velodyne VLP-16	±2cm	1.0kg	高精度三维建模与测距
热成像传感器	FLIR Vue TZ20	640x512	0.3kg	检测温度异常，隐患评估
多光谱传感器	MicaSense RedEdge	5波段	0.4kg	植被健康与生产力监测

在实际作业中，传感器可能需要根据具体的环境与任务来进行灵活配置。所有传感器应集成到无人机的平台中，并通过中央数据处理系统进行数据采集与融合。对于数据处理与分析，建议使用专业的GIS软件，如Pix4D，进行图像分析与三维重建，以得到精准的损毁评估结果和灾后恢复建议。通过这一套系统的传感器配置，可以有效提升无人机在灾后快速响应中的作业效率和评估精度。

3.2.1 摄像头

在灾后快速三维建模与损毁评估的任务中，选择合适的摄像头对于确保数据的质量和可用性至关重要。以下是关于摄像头选型与配置的详细内容。

首先，摄像头的分辨率是一个重要的考量因素。高分辨率的图像能够捕捉更多的细节，有助于后续的三维重建和损毁评估。一般来说，选择的光学相机应具备至少1200万像素的分辨率，以确保图像清晰，能够支持复杂的后处理分析。

其次，摄像头的成像性能在不同光照条件下也非常重要。在灾后环境中，可能会遇到各种光照条件，从强烈的阳光到阴暗的废墟。因此，选择具有良好宽动态范围（WDR）和夜视能力的摄像头非常必要。摄像头应支持在对比度高的场景中自适应调整，通过多帧合成技术提供清晰影像。

在摄像头的类型选择上，建议采用高性能的多光谱相机。多光谱影像能够捕捉不同波段的反射率，对于评估物体的材质、损毁情况和植物的健康状况有帮助。

此外，摄像头的镜头焦距和视场角（FOV）也是重要参数。我们建议使用具有广角镜头（例如，30-70度）的摄像头，以便在一次飞行中覆盖更大的区域，同时降低飞行次数。焦距在18mm至24mm之间的镜头能够在保持清晰度的前提下，捕捉广阔的场景。

下表总结了选择摄像头时需要考虑的关键参数：

参数	推荐值	说明
分辨率	≥1200万像素	确保细节捕捉精度
宽动态范围	≥120 dB	适应高对比度场景
镜头焦距	18mm - 24mm	提供适度的视场角
视场角	30° - 70°	覆盖更大区域
夜视能力	支持	应对低光照环境

最后，摄像头应具备良好的防护等级，以应对恶劣的工作环境。在灾后现场，摄像头可能面临尘土、雨水等挑战，因此选择IP等级为IP65及以上的设备非常重要，能够有效防止水和尘土的侵入。

通过以上的配置方案，我们可以确保所选摄像头具有高效的成像能力，能够在复杂环境中稳定工作，为后续的数据处理提供可靠的基础，从而大幅提升灾后评估的效率和准确性。

3.2.2 激光雷达

激光雷达（LiDAR）是一种通过发射激光束并接收反射信号来测量地面和物体高度的先进传感器技术。其高精度的三维测量能力使其在灾后快速建模和损毁评估中具有不可替代的优势。针对不同灾害场景的需求，激光雷达可以配备在无人机上，实现高效、快速的地形获取和数据采集。

首先，选择适合的激光雷达模块是关键。市场上有多款激光雷达产品，通常分为机载激光雷达和地面激光雷达。其中，机载激光雷达特别适用于无人机作业，可以在较高的飞行速度和高度下进行数据采集。需要考虑的因素包括但不限于测距精度、扫描频率、数据处理能力以及抗天气影响能力。

激光雷达的主要特点包括：

1. 高精度：可实现厘米级的高程精度，适合测量复杂地形。
2. 快速采集：在短时间内获取大范围数据，特别适合于灾后快速响应。
3. 不受光照限制：可在低光照或阴雨天气条件下正常工作，确保数据连续性。

在无人机的整体配置中，激光雷达需要与其他传感器（如GNSS和IMU）集成，以确保测量数据的空间定位准确。这种集成能显著提升数据的可靠性，进而提高模型构建的准确率。

配置激光雷达时，建议考虑以下参数：

性能指标	描述
测距精度	通常在±2 cm（具体根据激光雷达型号而定）
扫描频率	一般在50 kHz至400 kHz之间
最大探测范围	一般在500 m至1200 m之间
数据采集速度	可实现每秒上千点的快速数据采集
重复性	根据具体应用场景选择，通常在1-3 cm之间

在具体操作中，应选择适合的飞行高度和速度参数，以最优化数据质量。飞行时高度设置需根据不同地形的需要进行调整，结合LiDAR的最大有效探测范围进行合理规划。例如，在城市区域可以选择较低的一定高度，而在宽阔的灾后现场则可选择相对较高的飞行高度。

配置完成后，激光雷达的数据采集与处理将成为后续灾害评价与三维建模的重要基础。建议使用先进的后处理软件，以便将采集到的点云数据进行分类、滤波及特征提取，生成高质量的三维模型。这些模型不仅可以直观展现灾后损毁情况，更有助于后续的恢复规划与决策支持。

通过充分利用激光雷达技术，无人机可以在灾后评估中实现高效、准确的数据获取，大幅提升救援和恢复工作的效率。

3.2.3 热成像仪

在灾后快速三维建模与损毁评估的无人机作业中，热成像仪作为一种重要的传感器设备，能够有效提供灾后现场温度分布的信息。这项技术不仅有助于识别和评估建筑物结构的损坏情况，还能有效检测潜在的火灾源。热成像仪通过捕捉不同物体表面的热辐射，转换为温度数据，进而生成温度图谱。选用适当的热成像仪是确保无人机在灾后评估中精准、高效作业的关键。

在热成像仪的选型中，应考虑以下几个关键参数：

• 分辨率：热成像仪的分辨率直接影响所获取数据的清晰度和精确度。一般而言，较高的分辨率能够提供更详细的温度信息，便于识别微小的温度差异。

• 灵敏度：热成像仪的灵敏度决定了其能够检测的最小温度差异。高灵敏度可以使仪器更好地识别异常热源，从而更准确地评估损害情况。

• 视场角：视场角决定了热成像仪能覆盖的监测区域。宽广的视场角可以减少飞行次数，提高工作效率，确保更全面的区域覆盖。

• 数据传输与处理能力：选择能够实时传输和处理数据的热成像仪，能够提高评估的速度和准确性，使得现场评估更具实时性。

• 耐环境性能：灾后环境可能恶劣，因此热成像仪需具备一定的防水、防尘与抗震动性能，以确保在复杂环境中能够可靠工作。

在配置方面，可以考虑采用如下热成像仪型号：

型号	分辨率	灵敏度	视场角	重量	适用环境
VarioCAM	640x480	<50mK	45°	1.2 kg	室外/室内
FLIR T1030	1024x768	<30mK	24°	1.4 kg	室外/极端条件
Hikvision	320x240	<100mK	40°	800 g	室外/普通条件

在实际作业中，热成像仪需要与无人机的飞行控制系统无缝集成，确保在飞行过程中可实时采集数据，并进行实时分析。可选择的无人机平台应具备较好的飞行稳定性和负载能力，以满足热成像仪的综合使用需求。

同时，热成像仪的数据分析软件也至关重要。有效的软件应能够处理大量的热成像数据，生成易于理解的热图，从而帮助评估团队快速做出决策。此外，软件的友好界面可以提升用户的操作效率，使得现场操作更加简便和高效。

在灾后评估中，结合热成像仪的优势，利用其温度监测能力，可以高效地发现建筑物热点、热泄漏和可能的火灾隐患，对整体损害情况进行科学的评估。最终，通过整合无人机-热成像仪系统的数据，将为灾后恢复和修复提供强有力的技术支持。

3.3 数据传输与存储设备

在灾后快速三维建模与损毁评估的无人机作业中，数据传输与存储设备的选择至关重要。这不仅影响到数据的采集效率，还直接关系到后续分析和建模的准确性。无人机在飞行过程中能够获取大量的图像和传感器数据，为确保数据的实时传输和安全存储，需选用高效可靠的设备。

首先，无人机的数据传输设备应具备较高的带宽和传输速率，以满足实时数据传输的需求。建议选用支持5G或LTE的移动通信模块，结合高清图像传输协议（如RTSP或RTMP），以确保在飞行过程中图像和传感器数据能够几乎无延迟地回传至地面控制站。此外，还可考虑在无人机上配置双重传输系统，例如同时利用Wi-Fi和4G/5G网络进行数据传输，以增强传输的稳定性和冗余性。

在存储设备方面，选择具备大容量和高速读写能力的存储介质至关重要。建议使用高速SD卡或SSD固态硬盘，存储容量至少应达到1TB，以满足长时间飞行及高分辨率数据采集的需求。存储设备应具有良好的抗震能力和耐高温性能，以适应各种恶劣天气和环境条件。

具体设备选型可参考下表：

设备类型	推荐型号	规格/特点
数据传输模块	Telit LE910 v2	支持LTE、速度高，可实现实时数据传输
无线传输模块	Ubiquiti NanoStation M5	高带宽、高传输距离，适用于长距离传输
存储介质	Samsung EVO Plus 1TB SSD	高速读写，容量大，抗震耐热
SD卡	SanDisk Extreme Pro 1TB	高速SD UHS-I，适用于全天候环境

在实施阶段，建议将数据传输与存储设备进行适当的冗余设计。例如，可以在无人机上配置双SSD，实时备份重要数据，同时在地面控制站设置接收备份和分析服务器。这样即使在传输过程中发生意外，数据也不会丢失。

此外，为了应对突发状况，还应考虑使用便携式数据传输设备，例如移动Wi-Fi路由器或自定义的蜂窝数据终端，以确保在信号弱的地区也能顺利传输数据。通过合理配置一系列高效的数据传输与存储设备，不仅可以保障数据传输的安全性和稳定性，还能提升整个无人机作业的效率和准确性，最终实现灾后评估和响应的及时性。

4. 任务规划

在灾后快速三维建模与损毁评估的无人机作业中，任务规划是确保作业效率和数据获取准确性的关键环节。有效的任务规划需要综合考虑灾区的地形特征、灾后损毁情况、无人机作业的技术参数以及获取的数据应用。以下是具体的任务规划方案。

首先，对于灾区的地形特征，我们需进行前期的调查与分析，包括地势、植被覆盖以及建筑物分布等。这些信息可以通过遥感技术获取，并结合地面实地勘查进行数据验证。对于复杂地形区域，无人机飞行路径的规划尤为重要，应避免在高风险区域（如房屋倒塌风险高的地方）进行飞行，可根据地形数据设置避飞区。

其次，灾后损毁评估的重点区域需要进行标注与优先级划分。针对受灾严重的区域，可采用分级管理的方式，制定优先级任务列表。任务划分示例如下：

1. 重点建筑物区域（如医院、学校等）
2. 交通枢纽（如道路、桥梁）
3. 人员聚集区（如临时避难所）
4. 次要损毁区域（如农田、绿地等）

在此基础上，对于不同优先级的区域，可以制定相应的数据采集策略。以重点建筑物所在区域为例，可能需要以下具体步骤：

• 确定飞行高度与速度，以确保获取清晰的图像数据。
• 选择合适的摄影设备，例如，高分辨率相机或激光雷达（LiDAR）设备。
• 设置图像重叠率，确保三维建模需要的重叠数据（一般建议前向重叠率在70%以上，侧向重叠率在60%以上）。

为了高效地完成数据采集任务，建议使用自动规划软件进行飞行任务的编排。无人机航线应严格按照事先规划的路径进行飞行，以保证数据的完整性和一致性。航线设计可以采用如下形式：

在完成数据采集后，需进行初步的数据处理，以便快速判断损毁情况。数据处理包括影像预处理、三维重建、模型生成等步骤。针对每个关键区域，需生成详细的损毁评估报告，其中可包含但不限于以下几个方面：

• 建筑物损毁程度
• 道路和桥梁的可通行性评估
• 人员和财物的受损情况

最后，为了保障无人机作业的安全性，还需要制定应急预案，包括天气变化、设备故障和突发事件的应对措施。现场通信机制需保持畅通，确保无人机作业团队与地面指挥中心能够及时沟通、协调和调整任务，以应对突发状况。任务执行过程中，持续进行数据监测，确保作业的及时性和准确性。

综上所述，通过详尽的任务规划，我们能够更有效地利用无人机进行灾后快速三维建模与损毁评估，实现对灾后情况的全面了解，为后续恢复重建工作奠定了坚实基础。

4.1 任务要求分析

在灾后快速三维建模与损毁评估的无人机作业方案中，任务要求分析是确保任务成功实施的关键环节。首先，明确无人机任务的主要目标是快速、高效地获取灾区的三维空间数据，并对受损建筑物和基础设施进行准确评估，以便为后续的灾后救援及恢复工作提供科学依据。

在任务执行过程中，需考虑以下几个方面的要求：

1. 区域划定
   无人机应根据灾后评估的需求，合理划定飞行区域。首先，需要与救援指挥中心协调，确认需要评估的重点区域，如重灾区和人群聚集区。此外，还需考虑飞行安全，避免在有高压线、建筑物或其他障碍物的区域飞行。

2. 飞行参数设置
   设置合理的飞行高度、速度和航线，以确保能够覆盖目标区域，同时获得高质量的影像数据。一般情况下，飞行高度应保持在50米至120米之间，具体依据地形起伏及建物高度而定。飞行速度应适中，通常在3-5米/秒，以便摄像设备能够清晰捕捉至关重要的细节。航线间隔应设置为60%-80%重叠，以确保影像的完整性和后续建模的准确性。

3. 数据采集要求
   无人机搭载的摄像设备应为高清晰度相机，并具备广角镜头。此外，应当预装备多种传感器（如红外、LiDAR）以获取不同类型的数据，更全面地反映损毁情况。无论是在正常拍摄条件下，还是在光照不足的情况下，都应确保数据采集的有效性。

4. 任务调度与协调
   在执行无人机任务时，需合理安排飞行时段，以避开气象条件不适合的时刻。特别是在风速大于10米/秒或降雨、雾霾天气条件下，应及时调整飞行计划。此外，各相关部门需密切沟通，包括救援团队、技术支持人员和数据分析团队，确保信息传递的及时性和准确性。

5. 数据存储与处理
   无人机完成任务后，需确保数据的完整性与安全性。数据将首先储存在本地，并进行初步的质量检查，确保影像的清晰度和完整性。随后，进行云端备份，避免因设备故障导致数据丢失。同时，需制定数据处理的流程，包括影像拼接、三维建模和损毁评估指标的设定。

6. 评估标准的建立
   在进行损毁评估时，需根据不同类型的建筑物和基础设施设定具体损害评估标准。应采用分类法，对建筑物的轻微损毁、严重损毁及完全倒塌等状态进行量化评估。通过建立一套标准化的评估模型，以便在获取数据后迅速评估其损毁程度。

总的来说，任务要求分析需充分考虑无人机操作的实际情况以及灾后评估的特殊需求，做好详细的规划与协调，以确保无人机在灾后救援中的高效运行和数据的精准获取。

4.2 飞行路径规划

在灾后快速三维建模与损毁评估的无人机作业中，飞行路径规划是确保高效数据采集和准确评估的关键环节。为实现这一目标，需要综合考虑多个因素，包括灾后环境的复杂性、无人机的飞行性能及任务需求等。

在制定飞行路径时，首先需对灾区进行初步评估，获取基本信息，包括地形、建筑物分布及潜在的安全隐患区域。根据这些信息，我们可以将飞行区域分成多个子区域，并确定重点扫描对象，如倒塌建筑、道路损毁和其他重要基础设施。

然后，生成飞行路径应遵循一定的规划原则，以确保覆盖率和数据采集的精度。通常采用以下策略：

• 定义起始和结束点：确定无人机的起飞和着陆位置，通常选择相对安全且易于操作的地点。

• 选择合适的飞行高度：根据无人机的传感器特性和任务要求，确定飞行高度，以保证数据的清晰度和分辨率。

• 设置重叠率：对于多光谱相机，通常建议前后重叠率达到70%-80%，左右重叠率达到60%-70%，以便后续的三维重建和影像拼接的准确性。

• 路径规则：建议采用网格飞行策略，通过间隔均匀的飞行路径覆盖整个目标区域。飞行路径可视化如下面的mermaid图所示：

在飞行过程中，还应考虑到实时监控和数据修正机制。当无人机在飞行中检测到异常情况（如恶劣天气、障碍物等），应立刻进行路径的动态调整，确保飞行安全。

为确保飞行路径的有效性，可以使用以下表格来总结路径规划的关键参数：

参数	推荐值
起飞高度	100米
前后重叠率	70%-80%
左右重叠率	60%-70%
飞行速度	10米/秒
任务运行时间	2小时

最后，路径规划完成后，应进行模拟飞行测试，以验证路径的合理性和操控的稳定性。在实际飞行前，确保操作人员接受足够的培训，掌握紧急情况处理及设备操作的一系列技能。通过科学合理的飞行路径规划，可以最大程度地提高灾后评估的效率和精确度，为后续的恢复工作提供坚实的数据基础。

4.2.1 直线飞行路径

在灾后快速三维建模与损毁评估的无人机作业中，飞行路径的规划至关重要，其中直线飞行路径是一种常见且有效的飞行方式。通过设置直线飞行路径，无人机可以高效、稳定地覆盖整个受灾区域，确保获取高质量的影像数据。

直线飞行路径的设计需要考虑多个关键因素，包括飞行高度、重叠度、航向角以及环境影响等。首先，无人机与地面目标的相对高度决策将直接影响拍摄的分辨率和效果。一般而言，较高的飞行高度适合大范围的概览，而较低的飞行高度则更适合对局部区域进行详细调查。建议在灾区内划分不同的航段，根据目标区域的规模和特征选择适宜的飞行高度。

重叠度是指相邻图像之间的重叠比例。为了保证影像拼接的完整性和三维重建的精度，水平重叠度应为70%-80%，垂直重叠度应为60%-70%。这一点在直线飞行路径中尤为重要，因此在规划路径时应根据拍摄轨迹进行合理字段设定，确保每张图像都有足够的参考数据。

航向角的选择亦不可忽视，通常情况下，航向应与目标区域的主方向保持一致，以减少因角度偏差导致的影像失真。同时，要留意周围环境对飞行路线的影响，尤其是在灾后环境下，可能会存在障碍物、建筑物倒塌或者电线等，这都会影响无人机的直线飞行。

在实际执行过程中，无人机的直线飞行路径可以用下列关键步骤进行规划：

1. 确定目标区域的边界以及重要的几何特征；
2. 根据区域特征与地形设定初步飞行高度；
3. 计算最优的航线间距，以保证重叠度的要求；
4. 设置无人机的起点与终点，计算航线距离并规划直线飞行轨迹；
5. 考虑到风向、气象条件等因素，调整航向角；
6. 对于复杂的区域，可设置多个直线航段，每个航段结束后由无人机自动调整位置进行下一段飞行。

在图示方面，可以使用如下的Mermaid图形来简化表示直线飞行路径的规划过程。该图展示了起点、路径节点及重叠区域的示意。

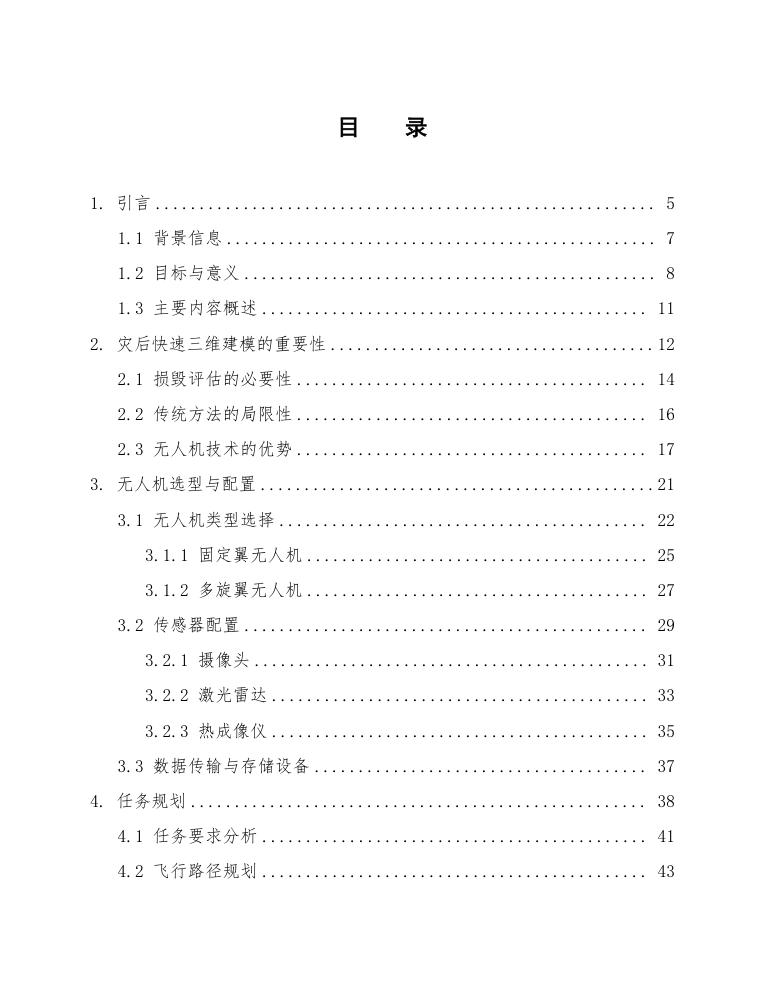

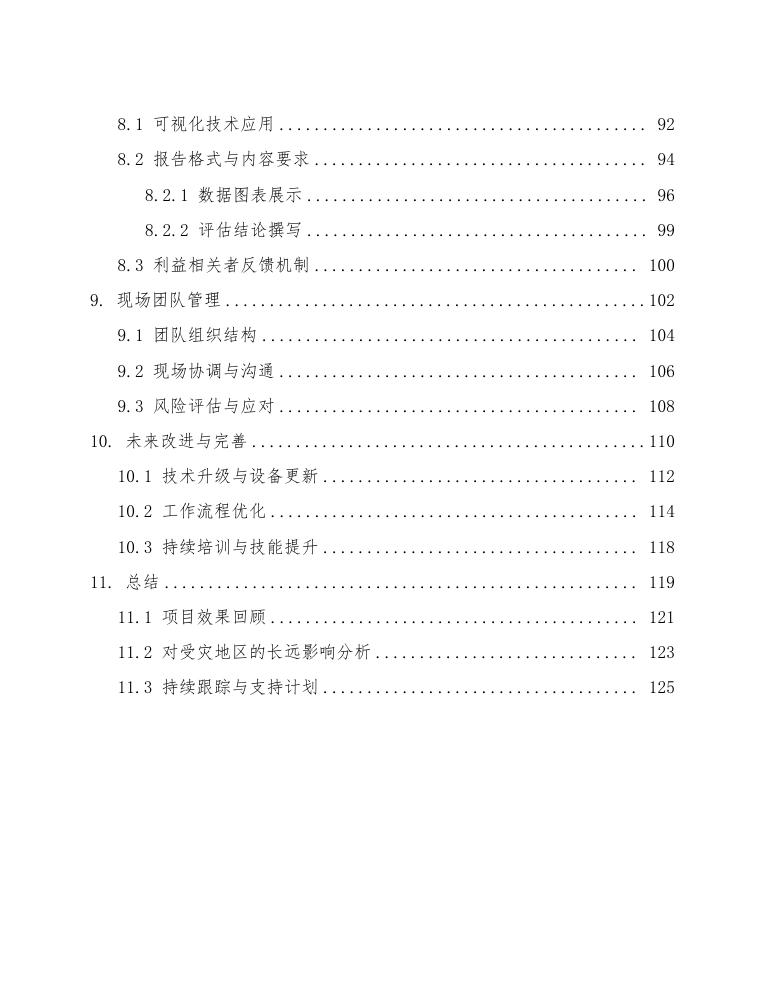

以下为方案原文截图，可加入知识星球获取完整文件

---

欢迎加入方案星知识星球，加入后可阅读下载星球所有方案。
