【低空经济】无人机无线充电场设计方案

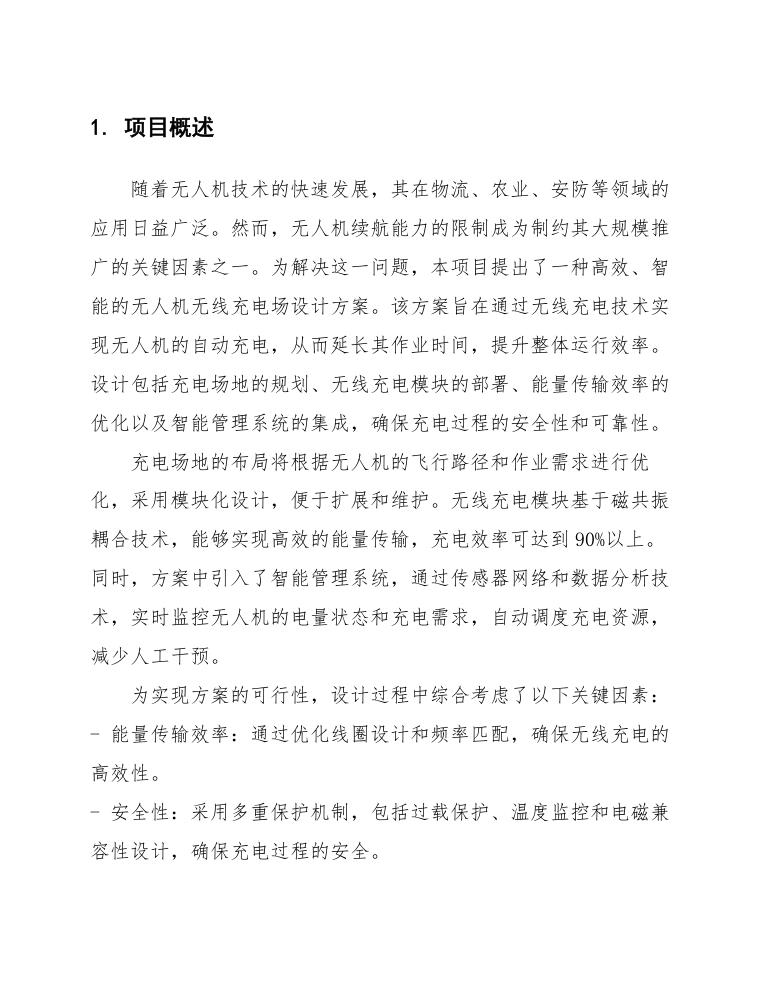

1. 项目概述

随着无人机技术的快速发展，其在物流、农业、安防等领域的应用日益广泛。然而，无人机续航能力的限制成为制约其大规模推广的关键因素之一。为解决这一问题，本项目提出了一种高效、智能的无人机无线充电场设计方案。该方案旨在通过无线充电技术实现无人机的自动充电，从而延长其作业时间，提升整体运行效率。设计包括充电场地的规划、无线充电模块的部署、能量传输效率的优化以及智能管理系统的集成，确保充电过程的安全性和可靠性。

充电场地的布局将根据无人机的飞行路径和作业需求进行优化，采用模块化设计，便于扩展和维护。无线充电模块基于磁共振耦合技术，能够实现高效的能量传输，充电效率可达到90%以上。同时，方案中引入了智能管理系统，通过传感器网络和数据分析技术，实时监控无人机的电量状态和充电需求，自动调度充电资源，减少人工干预。

为实现方案的可行性，设计过程中综合考虑了以下关键因素：

• 能量传输效率：通过优化线圈设计和频率匹配，确保无线充电的高效性。
• 安全性：采用多重保护机制，包括过载保护、温度监控和电磁兼容性设计，确保充电过程的安全。
• 智能化管理：集成物联网技术，实现充电场的远程监控和自动化管理。
• 环境适应性：设计具备防水、防尘和抗干扰能力，适用于多种户外环境。

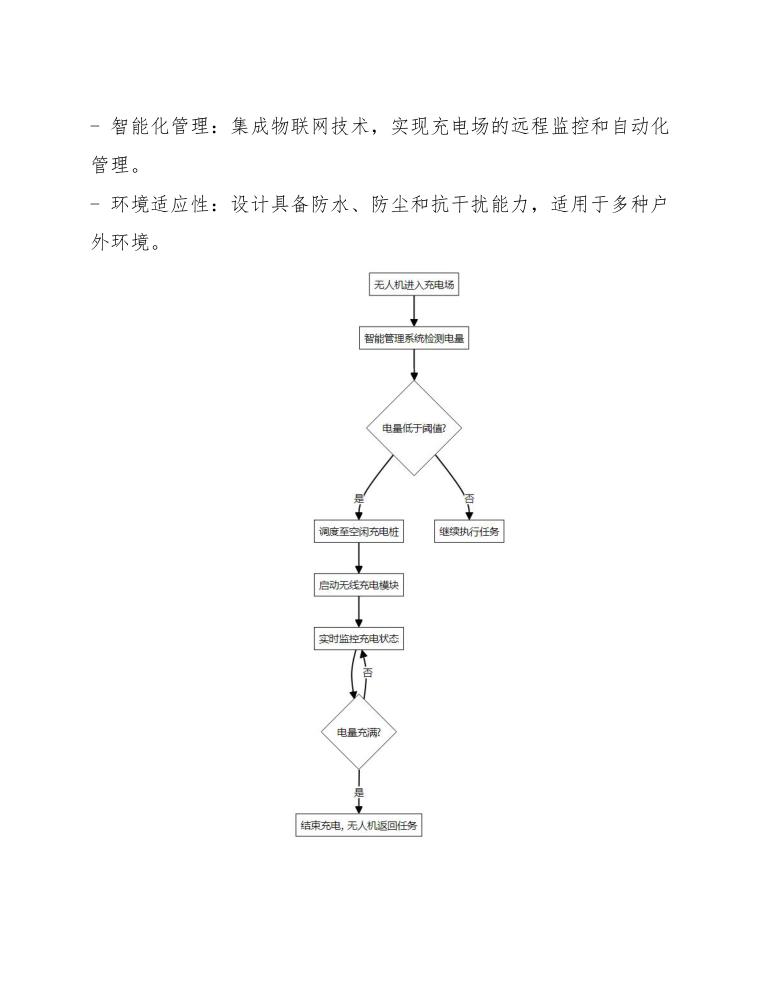

本方案的实施将显著提升无人机的作业效率，降低运营成本，并为无人机的大规模应用提供可靠的技术支持。通过科学的规划和先进的技术集成，无人机无线充电场将成为未来无人机生态系统中不可或缺的重要组成部分。

1.1 项目背景与意义

随着无人机技术的快速发展，其在农业、物流、巡检、救援等领域的应用日益广泛。然而，无人机的续航能力始终是限制其大规模应用的关键瓶颈之一。传统的电池充电方式需要人工干预，不仅效率低下，还增加了操作成本和安全风险。为此，无人机无线充电技术应运而生，成为解决续航问题的有效方案。无线充电技术通过电磁感应、磁共振或射频传输等方式，实现无人机的自动充电，显著提升了作业效率和自动化水平。

本项目旨在设计一套高效、可靠的无人机无线充电场，以满足多场景下的充电需求。该充电场不仅能够支持多台无人机同时充电，还能根据无人机的电量状态和任务优先级，智能调度充电资源，优化充电效率。此外，无线充电场的建设将减少对人工操作的依赖，降低运营成本，同时提升无人机的作业连续性和安全性。

项目的实施具有重要的经济和社会意义。首先，无线充电技术的应用将大幅提升无人机的作业效率，为企业节省时间和成本。例如，在农业领域，无人机可以连续进行农药喷洒或作物监测，无需频繁返航充电；在物流领域，无人机可以高效完成包裹配送任务，减少因充电中断导致的延误。其次，无线充电场的建设将推动无人机行业的标准化和规模化发展，为相关产业链带来新的增长点。最后，该项目的成功实施还将为其他领域的无线充电技术应用提供参考，例如电动汽车、智能设备等，具有广泛的技术推广价值。

以下是本项目的主要技术指标和目标：

• 充电功率：支持单台无人机最高500W的无线充电功率，多台无人机同时充电时总功率不超过5kW。
• 充电效率：整体系统充电效率达到85%以上，减少能量损耗。
• 兼容性：支持多种型号无人机的充电需求，具备良好的适配性和扩展性。
• 智能化：集成智能调度系统，实现无人机的自动识别、充电状态监控和资源优化分配。
• 安全性：具备过载保护、温度监控和电磁屏蔽功能，确保充电过程安全可靠。

通过本项目的实施，将为无人机行业提供一套切实可行的无线充电解决方案，推动无人机技术的进一步普及和应用，为相关领域的发展注入新的动力。

1.2 项目目标与范围

本项目旨在设计并实现一个高效、可靠的无人机无线充电场，以满足无人机在各类应用场景中的持续性飞行需求。项目的主要目标是通过优化无线充电技术，提高充电效率，降低能耗，并确保充电过程的安全性和稳定性。具体而言，项目将围绕以下几个方面展开：

首先，设计一个适用于多种无人机型号的无线充电系统，确保其兼容性和可扩展性。该系统将采用最新的磁共振无线充电技术，以实现高效能量传输，同时减少电磁干扰对无人机飞行性能的影响。其次，充电场的布局将经过精心规划，以确保无人机在不同位置都能获得稳定的充电效果。充电场将配备多个充电单元，每个单元均具备独立控制的智能管理系统，能够根据无人机的电量状况自动调整充电功率和时长。

在技术参数方面，充电场的无线充电系统将实现以下性能指标：

• 充电效率：不低于85%
• 最大充电功率：支持100W至500W的功率输出
• 充电距离：有效充电距离为10cm至30cm
• 安全防护：具备过流、过压、过热等多重保护机制

此外，项目还将开发一套智能监控与管理系统，通过传感器网络实时监测充电场的工作状态，及时发现并处理异常情况。该系统将支持远程控制功能，用户可以通过移动设备或电脑端实时查看充电场的工作状态，并进行远程操作。

为确保项目的可行性和实用性，项目团队将进行多轮测试和优化，包括实验室环境下的性能测试和实际应用场景下的验证测试。通过这些测试，项目团队将不断改进系统设计，确保无线充电场在各种复杂环境下均能稳定运行。

通过以上设计和实施，本项目将提供一个高效、安全、智能的无人机无线充电解决方案，为无人机的广泛应用提供强有力的技术支持。

1.3 项目可行性分析

在项目可行性分析中，我们首先从技术可行性、经济可行性和市场可行性三个方面进行了全面评估。从技术角度来看，无人机无线充电技术已经取得了显著进展，电磁感应、磁共振和射频能量传输等技术均已具备成熟的应用基础。根据现有研究数据，电磁感应技术的传输效率可达85%以上，磁共振技术则可实现更远距离的充电，最大传输距离可达2米。此外，无线充电场的硬件设施，如发射端和接收端的线圈设计、功率控制模块以及能量管理系统，均可通过现有的供应链实现快速部署。

从经济可行性来看，无线充电场的建设成本主要包括设备采购、场地租赁、安装调试以及后期维护。根据初步估算，单个无线充电站的建设成本约为10万元，而运营成本主要包括电力消耗和设备维护，年均运营成本约为2万元。考虑到无人机在物流、巡检、农业等领域的广泛应用，无线充电场有望在3年内实现投资回报。以下是具体的成本收益分析表：

项目	成本/收益（万元）
设备采购	8
场地租赁	1
安装调试	1
年运营成本	2
年收益（充电服务）	5

从市场可行性来看，无人机市场的快速增长为无线充电场提供了广阔的应用场景。据统计，2022年全球无人机市场规模已达到300亿美元，预计到2025年将突破500亿美元。其中，商用无人机的占比逐年提升，尤其是在物流配送、农业植保和电力巡检等领域，无人机的续航需求日益凸显。无线充电场作为无人机续航能力的重要补充，具有极大的市场潜力。此外，随着5G技术的普及和物联网的发展，无人机与无线充电场的协同应用将进一步提升其市场竞争力。

综上所述，无人机无线充电场项目在技术、经济和市场三方面均具备较高的可行性。项目团队将依托现有的技术基础和市场需求，稳步推进项目的实施，力争在短期内实现商业化运营，为无人机行业的发展提供有力支持。

1.4 项目团队与分工

本项目团队由多领域专家组成，确保无人机无线充电场设计的全面性和专业性。团队成员包括电气工程师、机械工程师、软件开发工程师、项目经理以及市场分析师。电气工程师负责无线充电技术的研发与实现，确保充电效率与安全性；机械工程师则专注于充电场结构设计，保证设备的耐用性与易维护性。软件开发工程师负责开发充电场的管理系统，实现智能化监控与调度。项目经理负责整体项目的规划、协调与进度控制，确保项目按时交付。市场分析师则负责市场调研与需求分析，为项目提供市场导向与商业策略支持。

团队成员的具体分工如下：

• 电气工程师：设计无线充电模块，优化充电效率，确保符合安全标准。
• 机械工程师：设计充电场结构，选择合适的材料，进行设备布局与安装规划。
• 软件开发工程师：开发充电场管理系统，实现远程监控、数据分析与故障诊断。
• 项目经理：制定项目计划，协调各方资源，监督项目进度与质量。
• 市场分析师：进行市场调研，分析竞争对手，制定市场推广策略。

此外，团队还设立了专门的测试与验证小组，负责对充电场进行全面的测试，确保其性能与安全性达到预期标准。测试小组将进行以下工作：

• 充电效率测试：验证无线充电模块的实际充电效率。
• 安全性测试：确保充电场在各种环境下的安全性。
• 耐久性测试：评估充电场在长期使用中的性能稳定性。

通过明确的分工与紧密的协作，项目团队将确保无人机无线充电场设计的成功实施与高效运营。

2. 需求分析

在无人机无线充电场的设计过程中，需求分析是确保方案可行性和实用性的关键环节。首先，需要明确无人机的充电需求，包括充电功率、充电时间以及电池容量等参数。根据当前主流无人机的技术规格，充电功率通常在50W至200W之间，充电时间应控制在30分钟以内，以满足高效作业的需求。此外，电池容量通常在4000mAh至10000mAh之间，具体数值需根据无人机的型号和应用场景进行调整。

其次，无线充电场的布局设计需考虑无人机的起降频率和充电桩的分布密度。一般来说，充电桩之间的间距应保持在2米至5米之间，以确保无人机在充电过程中不会相互干扰。同时，充电场的面积应根据无人机的数量和使用频率进行合理规划，建议每100平方米设置10至15个充电桩，以满足高密度作业的需求。

在安全性方面，无线充电场需具备过载保护、短路保护和温度监控等功能，以防止设备损坏和火灾事故的发生。此外，充电场应配备紧急停机按钮和自动灭火系统，以应对突发情况。为了提高系统的可靠性，建议采用模块化设计，便于后期维护和升级。

在环境适应性方面，无线充电场应具备防水、防尘和防腐蚀等特性，以适应户外复杂多变的环境条件。充电桩的外壳材料建议采用高强度铝合金或工程塑料，以确保其耐用性和稳定性。同时，充电场应配备太阳能电池板和储能系统，以降低对电网的依赖，提高能源利用效率。

最后，在成本控制方面，无线充电场的建设成本应控制在合理范围内，以确保项目的经济可行性。根据初步估算，单个充电桩的造价约为5000元至10000元，具体成本需根据设备选型和施工条件进行调整。此外，运营维护成本也应纳入考虑范围，建议每年预留总投资的5%至10%用于设备维护和升级。

综上所述，无人机无线充电场的设计需求涵盖了充电功率、布局设计、安全性、环境适应性和成本控制等多个方面。通过科学合理的需求分析，可以确保设计方案的专业性、可行性和经济性，为无人机的广泛应用提供有力支持。

2.1 用户需求

无人机无线充电场的用户需求主要包括高效充电、安全可靠、易于操作、环境适应性以及成本控制等方面。首先，用户期望充电场能够提供高效的充电体验，确保无人机在短时间内完成充电，以满足频繁的飞行任务需求。充电场应支持多种无人机型号，确保兼容性，同时具备快速充电技术，如支持高功率无线充电标准，以减少充电时间。

其次，安全性是用户最为关注的问题。充电场需配备多重安全保护机制，如过压保护、过流保护、温度监控等，确保在充电过程中不会对无人机造成损害。此外，充电场应具备防雷、防水、防尘等环境防护功能，以应对各种复杂的户外环境。

在操作便捷性方面，用户希望充电场能够实现智能化管理，支持远程监控和控制。通过手机应用或电脑端软件，用户可以实时查看充电状态、调整充电参数，甚至进行故障诊断和远程维护。此外，充电场应具备自动识别无人机型号和电池状态的功能，自动调整充电策略，减少用户操作步骤。

环境适应性也是用户需求的重要组成部分。充电场应能够在不同的气候条件下稳定工作，如高温、低温、潮湿、风沙等环境。同时，充电场的设计应考虑美观性和与周围环境的协调性，避免对景观造成破坏。

最后，成本控制是用户选择充电场的重要因素之一。用户希望在满足功能需求的前提下，充电场的建设和维护成本尽可能低。因此，设计方案需在材料选择、制造工艺、能源效率等方面进行优化，以降低整体成本。

综上所述，无人机无线充电场的用户需求涵盖了高效、安全、便捷、环境适应性和成本控制等多个方面，设计方案需综合考虑这些因素，以满足用户的实际需求。

2.1.1 无人机用户需求

无人机用户对无线充电场的需求主要集中在充电效率、安全性、便捷性以及兼容性等方面。首先，充电效率是无人机用户最关心的问题之一。无人机的续航能力有限，频繁充电的需求使得充电速度成为关键。用户期望无线充电场能够在短时间内为无人机提供足够的电量，以支持其持续飞行任务。根据市场调研，大多数无人机用户在飞行任务中需要充电时间控制在30分钟以内，以确保任务的连续性和高效性。

其次，安全性是无人机用户不可忽视的另一个重要需求。无线充电场必须具备过载保护、短路保护、温度控制等多重安全机制，以防止充电过程中发生意外事故。此外，充电场还应具备电磁兼容性，避免对无人机的飞行控制系统产生干扰，确保飞行安全。

便捷性也是无人机用户的重要需求之一。无线充电场的设计应考虑到用户的操作便利性，例如，充电场的安装和调试应简单易行，用户无需复杂的操作即可完成充电。同时，充电场的位置布局应合理，方便无人机在不同场景下的快速接入和充电。

兼容性是无人机用户关注的另一个关键点。无线充电场应支持多种型号和品牌的无人机，确保用户在不同设备之间切换时无需更换充电设备。为此，充电场应采用标准化的充电接口和协议，以实现广泛的兼容性。

为了实现上述需求，无线充电场的设计应综合考虑以下技术参数：

• 充电功率：根据无人机的电池容量和充电时间要求，确定合适的充电功率。例如，对于电池容量为5000mAh的无人机，充电功率应至少达到50W，以在30分钟内完成充电。
• 充电效率：无线充电场的充电效率应达到85%以上，以减少能量损耗，提高充电速度。
• 安全机制：充电场应配备过载保护、短路保护、温度控制等安全机制，确保充电过程的安全可靠。
• 兼容性：充电场应支持多种充电协议，如Qi标准、AirFuel等，以满足不同无人机的充电需求。

通过以上分析，可以明确无人机用户对无线充电场的具体需求，为后续的设计方案提供明确的指导方向。

2.1.2 充电场运营商需求

充电场运营商在设计和运营无人机无线充电场时，主要关注成本效益、运营效率、系统可靠性以及用户满意度。首先，运营商需要确保充电场的建设成本在合理范围内，同时具备高回报潜力。这包括对充电设备的选型、安装费用、维护成本以及电力消耗的精确估算。例如，选择高效能的无线充电设备可以减少电力损耗，降低长期运营成本。

其次，运营商需要高效的运营管理系统来监控充电状态、设备健康状况以及用户数据。这通常涉及集成先进的物联网技术，实现实时数据采集和远程控制功能。例如，通过部署智能管理系统，运营商可以实时监控每个充电桩的使用情况，及时发现并处理故障，减少停机时间，提高设备利用率。

此外，系统可靠性是运营商关注的另一个重要方面。充电场必须能够在各种环境条件下稳定运行，确保无人机能够随时获得电力支持。这要求充电设备具备良好的环境适应性，如防水、防尘、耐高温等特性。同时，运营商还需要制定详细的应急预案，以应对突发的设备故障或电力中断情况。

最后，用户满意度直接影响到充电场的市场竞争力。运营商需要通过提供便捷的充电服务、合理的收费标准以及良好的用户体验来吸引和保留用户。例如，可以通过手机应用程序实现充电预约、支付和状态查询，提升用户操作的便捷性。同时，运营商还应该定期收集用户反馈，不断优化服务流程和充电体验。

综上所述，充电场运营商在设计和运营无人机无线充电场时，需要综合考虑成本控制、运营效率、系统可靠性和用户满意度等多个方面，以确保充电场的长期成功和可持续发展。

2.2 技术需求

在无人机无线充电场的设计中，技术需求是确保系统高效、安全、可靠运行的关键。首先，充电场需要支持多种无人机的充电需求，包括不同型号、不同电池容量和不同充电功率的无人机。因此，充电系统应具备广泛的兼容性，能够自适应调整输出功率，以满足不同无人机的充电需求。此外，充电系统应具备高效率的无线能量传输能力，确保在充电过程中能量损耗最小化，通常要求传输效率不低于85%。

其次，充电场的设计需考虑电磁兼容性（EMC）和电磁干扰（EMI）问题。无线充电系统在工作时会产生电磁场，必须确保其不会对其他电子设备或无人机的导航系统造成干扰。因此，充电系统应采用先进的电磁屏蔽技术，并符合相关的电磁兼容性标准，如FCC、CE等。

安全性是另一个重要的技术需求。无线充电系统应具备过载保护、短路保护、过温保护等多重安全机制，以防止在充电过程中发生意外事故。此外，系统应具备自动识别功能，能够检测无人机电池的状态，避免过充或过放，延长电池寿命。系统还应具备异物检测功能，防止金属或其他导电物体进入充电区域，避免引发安全事故。

充电场的布局和结构设计也需满足技术要求。充电桩的分布应合理，确保无人机能够便捷地进入和离开充电区域。充电桩之间的间距应根据无人机的尺寸和飞行轨迹进行优化，避免在充电过程中发生碰撞。充电桩应具备自动对中功能，能够精确对准无人机的充电接口，确保充电过程的稳定性。

此外，充电场应具备智能管理功能，能够实时监控充电状态、电池健康状态、充电桩工作状态等数据，并通过无线网络将数据传输至中央控制系统。系统应支持远程监控和故障诊断，便于运维人员及时发现和处理问题。为了提高系统的可扩展性，充电场的设计应支持模块化扩展，能够根据需求增加充电桩数量或升级充电功率。

最后，充电场的环境适应性也是一个重要的技术需求。系统应能够在不同的环境条件下稳定工作，包括高温、低温、潮湿、多尘等恶劣环境。充电桩的外壳应采用防水、防尘、耐腐蚀的材料，确保在户外环境下长期使用。

综上所述，无人机无线充电场的技术需求涵盖了兼容性、效率、安全性、布局、智能管理和环境适应性等多个方面，确保系统在实际应用中能够高效、安全、可靠地运行。

2.2.1 充电技术需求

在无人机无线充电场的设计中，充电技术的需求是核心环节之一。首先，充电技术需要支持高效能量传输，以最小化能量损耗并确保无人机在最短时间内完成充电。为此，建议采用磁共振无线充电技术，该技术能够在较大的空间范围内实现高效能量传输，且对设备的对齐要求较低，适合无人机的快速充电场景。

其次，充电系统应具备良好的兼容性，能够支持多种型号和品牌的无人机。这要求充电设备采用标准化的接口和协议，以确保不同无人机都能够安全、稳定地进行充电。同时，充电系统还应具备自动识别功能，能够根据无人机的电池类型和电量状态自动调整充电参数，避免过充或欠充现象。

此外，充电技术的安全性也是不可忽视的需求。无线充电过程中应避免电磁辐射对无人机内部电子设备产生干扰，同时确保充电设备在高温、高湿等恶劣环境下仍能稳定工作。为此，建议在充电设备中集成温度、湿度传感器，并采用先进的电磁屏蔽技术，以保障充电过程的安全性和可靠性。

为满足上述需求，以下是充电技术的关键参数建议：

• 充电效率：≥85%
• 充电距离：5-20cm
• 兼容性：支持主流无人机型号
• 安全特性：过充保护、温度监控、电磁屏蔽

通过以上技术需求的实现，无人机无线充电场将能够提供高效、安全、可靠的充电服务，满足无人机在各类应用场景中的充电需求。

2.2.2 通信技术需求

在无人机无线充电场的设计中，通信技术是实现高效、安全充电的关键环节。首先，通信系统需要具备高可靠性和低延迟的特性，以确保充电过程中无人机与充电设备之间的指令传输和状态反馈能够实时进行。通常，采用基于5G或Wi-Fi 6的通信技术可以满足这一需求，这两种技术均支持高带宽和低延迟的数据传输，能够有效应对无人机在充电过程中的动态变化。

其次，通信系统需要具备较强的抗干扰能力。由于无人机无线充电场可能部署在复杂的电磁环境中，如城市区域或工业区，通信系统必须能够在多径效应、电磁干扰等不利条件下保持稳定的连接。为此，可以采用多输入多输出（MIMO）技术和信道编码技术，通过多天线设计和冗余传输来提高通信的可靠性。

此外，通信系统还需要支持多无人机同时充电的场景。这要求通信协议具备良好的多用户接入能力，能够高效地管理多个无人机的通信资源。例如，可以采用时分多址（TDMA）或频分多址（FDMA）技术，通过时间或频率的划分来实现多无人机的并行通信。

为了进一步提升通信系统的安全性，还应引入加密和认证机制，防止未经授权的无人机接入充电场或恶意篡改通信数据。可以采用AES加密算法和数字签名技术，确保通信数据的机密性和完整性。

最后，通信系统的设计还应考虑能耗问题。由于无人机在充电过程中需要保持通信连接，通信模块的能耗应尽可能低，以延长无人机的续航时间。为此，可以采用低功耗蓝牙（BLE）或窄带物联网（NB-IoT）技术，在满足通信需求的同时降低能耗。

综上所述，无人机无线充电场的通信技术需求主要包括高可靠性、低延迟、抗干扰能力、多用户接入能力、安全性和低能耗等方面。通过合理选择和配置通信技术，可以为无人机提供稳定、高效的无线充电服务。

2.3 安全需求

在无人机无线充电场的设计中，安全需求是至关重要的，直接关系到系统的可靠性和用户的信任度。首先，充电场必须确保电磁辐射水平符合国际标准，如国际非电离辐射防护委员会（ICNIRP）的限值要求，以避免对人体和周围电子设备产生不良影响。通过合理设计发射线圈和接收线圈的布局，可以有效控制电磁场分布，确保在充电区域内辐射强度低于安全阈值。

其次，充电场应具备过载保护和短路保护功能，以防止因电流过大或电路故障引发的安全隐患。设计中应采用高灵敏度的电流传感器和电压监测模块，实时监控充电过程中的电气参数。一旦检测到异常，系统应立即切断电源并发出警报，确保无人机和充电设备的安全。

此外，充电场的硬件设计需考虑防尘、防水和防腐蚀性能，尤其是在户外环境下使用时。采用IP65或更高防护等级的机箱和连接器，可以有效抵御恶劣天气条件的影响，延长设备的使用寿命。同时，充电场应配备温度监控系统，防止因过热引发的火灾风险。通过安装温度传感器和散热风扇，确保设备在安全温度范围内运行。

为了保证无人机在充电过程中的稳定性，充电场应设计有机械锁定装置或磁力吸附系统，防止无人机在充电过程中发生位移或倾倒。对于多无人机同时充电的场景，还需考虑设备的负载均衡和充电优先级分配，避免因过载导致系统崩溃。

最后，充电场应具备数据加密和身份认证功能，防止未经授权的设备接入充电网络。通过采用AES加密算法和双向认证协议，确保数据传输的安全性和充电过程的合法性。同时，系统应记录每次充电的详细日志，包括时间、电量、设备信息等，以便在发生故障或安全事故时进行追溯和分析。

综上所述，无人机无线充电场的安全需求涵盖了电磁辐射控制、电气保护、环境防护、机械稳定性和数据安全等多个方面。通过科学的设计和严格的管理，可以有效降低安全风险，确保系统的稳定运行和用户的安全使用。

2.3.1 无人机安全

在无人机无线充电场的设计方案中，无人机安全是确保系统稳定运行和用户信赖的关键要素。首先，无人机在无线充电过程中必须保证其结构完整性不受损害。充电场的设计应考虑到无人机的重量、尺寸和材质，确保充电设备不会对无人机造成物理损伤。例如，充电板的材料应选择轻质且高强度，以避免在接触时对无人机外壳产生划痕或变形。

其次，无人机在充电过程中的电池安全至关重要。无线充电系统应具备过充、过放、短路和过热保护功能。充电场应配备智能监控系统，实时监测电池状态，确保电池在安全电压和温度范围内工作。以下是一些电池保护措施的具体实现：

• 过充保护：当电池电压达到设定阈值时，充电系统自动停止充电，防止电池过充。
• 过放保护：当电池电压低于设定阈值时，充电系统自动停止放电，防止电池过放。
• 短路保护：当检测到电池短路时，充电系统立即切断电源，防止电池损坏。
• 过热保护：当电池温度超过设定阈值时，充电系统自动降低充电电流或停止充电，防止电池过热。

此外，无人机在充电过程中应避免电磁干扰。无线充电系统应采用低电磁辐射技术，确保无人机在充电时不会受到电磁干扰，影响其导航和通信系统。充电场的设计应考虑到电磁屏蔽，使用屏蔽材料减少电磁辐射对无人机的影响。

最后，无人机在充电过程中的稳定性也是安全需求的重要部分。充电场应设计有定位和固定装置，确保无人机在充电时不会因外力或自身振动而移位或倾倒。例如，充电板可以配备磁性吸附装置或机械夹具，确保无人机在充电过程中保持稳定。

通过以上措施，无人机无线充电场能够有效保障无人机在充电过程中的安全，确保系统的高效稳定运行。

2.3.2 充电场安全

在无人机无线充电场的设计中，充电场的安全性是至关重要的。首先，充电场必须具备过载保护功能，以防止因电流过大导致的设备损坏或火灾风险。为此，充电场应配备智能电流监控系统，实时监测充电过程中的电流变化，并在检测到异常时立即切断电源。此外，充电场还应设置温度传感器，确保充电过程中设备的温度始终处于安全范围内，避免过热引发的安全隐患。

其次，充电场的电磁辐射必须控制在安全标准内，以防止对人体健康和环境造成不良影响。设计中应采用低辐射的无线充电技术，并通过电磁屏蔽材料减少辐射泄漏。同时，充电场应定期进行电磁辐射检测，确保其符合国家或国际标准。

在物理安全方面，充电场应具备防水、防尘和防雷击功能。充电设备的外壳应采用防水防尘材料，并配备排水系统，防止雨水积聚。此外，充电场应安装防雷装置，确保在雷雨天气下设备的安全运行。

为了进一步保障充电场的安全，还应设置紧急停止按钮，以便在发生紧急情况时迅速切断电源。充电场周围应设置明显的安全警示标志，提醒无关人员远离充电区域。

充电场的安全管理也不容忽视。应建立完善的安全管理制度，定期对充电设备进行维护和检查，确保其始终处于良好工作状态。同时，操作人员应接受专业培训，熟练掌握充电设备的操作流程和安全注意事项。

为便于理解和管理，以下列出充电场安全的关键措施：

• 智能电流监控系统：实时监测电流，防止过载。
• 温度传感器：监控设备温度，防止过热。
• 低辐射无线充电技术：减少电磁辐射。
• 电磁屏蔽材料：降低辐射泄漏。
• 防水防尘设计：保护设备免受环境影响。
• 防雷装置：确保雷雨天气下的安全。
• 紧急停止按钮：迅速切断电源。
• 安全警示标志：提醒人员远离危险区域。
• 安全管理制度：定期维护和检查设备。

通过上述措施，无人机无线充电场的安全性将得到有效保障，确保其在实际应用中的可靠性和稳定性。

3. 设计方案

无人机无线充电场的设计方案旨在实现高效、安全、便捷的充电体验，同时考虑场地布局、能源管理、系统集成及用户需求等多方面因素。首先，充电场的布局设计应基于无人机的飞行路径和充电需求，采用模块化设计，确保每个充电单元之间的合理间距，避免干扰。充电单元采用磁共振无线充电技术，其特点是传输效率高、充电距离适中，能够适应不同型号的无人机。每个充电单元配备独立的控制模块，实时监测充电状态，并根据无人机的电池状态动态调整充电功率，以优化充电效率并延长电池寿命。

在能源管理方面，充电场采用混合能源供电系统，结合太阳能光伏板与市电供电，确保在光照充足时优先使用清洁能源，降低运营成本。系统配备智能能源管理控制器，实时监测能源使用情况，并根据需求自动切换供电模式。此外，充电场配备储能电池组，用于存储多余的太阳能电能，在夜间或阴天时为充电场提供备用电源，确保充电服务的连续性。

系统集成方面，充电场配备中央控制系统，通过物联网技术实现对所有充电单元的远程监控与管理。中央控制系统能够实时采集充电数据、能源使用数据及设备运行状态，并通过数据分析优化充电策略。用户可通过移动应用程序或Web界面查看充电场的使用情况，预约充电时段，并实时监控充电进度。系统还支持多种支付方式，包括扫码支付、会员卡支付等，提升用户体验。

为保障安全，充电场配备多重安全防护措施。每个充电单元内置过载保护、短路保护及温度监测功能，防止设备过热或发生电气故障。充电场周边设置红外传感器与摄像头，实时监控无人机进出场情况，避免碰撞或其他安全事故。此外，系统配备故障自诊断功能，能够自动识别并报告设备异常，便于及时维修。

为满足不同场景需求，充电场的设计可根据实际应用场景进行调整。例如，在城市环境中，充电场可集成到建筑物屋顶或停车场，充分利用空间资源；在野外环境中，充电场可采用便携式设计，便于快速部署与回收。以下为充电场的主要技术参数：

• 充电功率：50W-200W（可调）
• 充电效率：≥85%
• 充电距离：10cm-30cm
• 能源供应：太阳能+市电
• 储能容量：10kWh-50kWh
• 通信协议：MQTT/HTTP

通过以上设计方案，无人机无线充电场能够实现高效、安全、智能的充电服务，满足不同场景下的需求，为无人机的广泛应用提供可靠的能源支持。

3.1 总体设计

无人机无线充电场的设计需综合考虑充电效率、安全性、场地布局、系统集成及维护便捷性等多个因素。总体设计的目标是构建一个高效、可靠、易于扩展的无线充电系统，以满足不同型号无人机的充电需求。首先，充电场地的选址应确保具备良好的电磁环境，避免干扰源的存在，同时需考虑场地的可扩展性，以便未来扩充充电设施。充电场地的布局需根据无人机的尺寸和充电需求进行优化，通常采用模块化设计，每个充电模块可独立工作，并能根据需求进行灵活组合。

无线充电系统的核心技术是磁耦合谐振技术，该技术通过发射线圈与接收线圈之间的电磁场传递能量，实现无线充电。发射线圈通常嵌入地面或充电平台中，接收线圈则安装在无人机底部。为了提高充电效率，发射线圈与接收线圈之间的对齐精度至关重要，因此设计中需引入自动对准系统，通过视觉识别或传感器技术实现精确定位。充电功率的设定需根据无人机的电池容量和充电时间要求进行优化，通常采用多档功率输出模式，以适应不同型号无人机的充电需求。

为确保系统的安全性和可靠性，设计中需加入多重保护机制，包括过压保护、过流保护、过热保护及短路保护等。此外，系统应具备远程监控和故障诊断功能，操作人员可通过监控平台实时了解充电状态，并在出现故障时及时采取相应措施。充电场的能源供应可采用市电、太阳能或风能等多种方式，具体选择需根据场地的实际情况和环保要求进行综合考虑。

在系统集成方面，无线充电场的设计需与无人机的飞行控制系统进行无缝对接，确保无人机在低电量时能够自动导航至充电场进行充电。充电场的控制系统需具备智能化管理功能，能够根据无人机的充电需求自动分配充电模块，并优化充电队列，以提高充电场的整体效率。此外，充电场的设计还需考虑维护的便捷性，模块化设计使得单个充电模块的维护或更换不会影响整体系统的运行。

为提升用户体验，充电场的操作界面应简洁直观，操作人员可通过触摸屏或移动设备对充电场进行管理。系统应提供详细的充电记录和数据分析功能，帮助用户了解无人机的充电习惯和电池健康状况，从而优化充电策略。

综上所述，无人机无线充电场的总体设计需从场地布局、无线充电技术、安全保护、系统集成及用户体验等多个维度进行全面考虑，以确保系统的高效性、可靠性和可扩展性。通过模块化设计和智能化管理，充电场能够适应不同型号无人机的充电需求，并为未来的技术升级和功能扩展预留空间。

3.1.1 系统架构

无人机无线充电场的系统架构采用模块化设计，主要包含能量发射模块、能量接收模块、通信与控制模块以及能量管理模块。能量发射模块由高频逆变器、发射线圈和功率调节单元组成，负责将电网电能转换为高频交流电并传输至发射线圈。能量接收模块集成于无人机底部，包括接收线圈、整流电路和稳压电路，用于将接收到的电磁能转换为直流电并为电池充电。通信与控制模块采用双向无线通信技术，实现充电场与无人机之间的实时状态监测、功率调节和充电策略优化。能量管理模块负责整个系统的能量分配、效率优化和安全监控，包含智能算法以实现动态功率调节和异常情况处理。

系统架构的核心在于实现高效、稳定的能量传输，具体设计如下：

• 发射端采用多线圈阵列布局，支持多无人机同时充电，每个发射线圈独立控制，可根据无人机的具体位置动态调整发射功率。
• 接收端采用谐振耦合技术，确保在复杂环境下的高效能量传输，接收线圈与无人机电池管理系统无缝集成，实现快速充电与电池保护。
• 通信与控制模块采用低延迟、高可靠性的无线通信协议（如ZigBee或LoRa），确保充电过程中的实时数据交互和精确控制。
• 能量管理模块基于物联网技术，支持远程监控与数据分析，能够根据历史数据和实时需求优化充电策略，提升整体系统效率。

系统架构设计中，安全性是重点考虑因素，包括过载保护、温度监控和电磁兼容性设计。每个模块均配备独立的故障检测与隔离机制，确保在异常情况下能够快速响应并采取保护措施。

以下是系统架构的关键参数：

模块名称	关键参数	备注
能量发射模块	输出功率：500W-2000W，频率：85kHz-205kHz	支持多线圈独立控制
能量接收模块	接收效率：≥85%，输出电压：12V-48V	集成于无人机底部
通信与控制模块	通信协议：ZigBee/LoRa，延迟：≤50ms	双向实时通信
能量管理模块	监控频率：1Hz，故障响应时间：≤100ms	支持远程监控与数据分析

系统架构的整体设计目标是实现高能效、高可靠性和高扩展性，能够满足未来无人机无线充电场的规模化部署需求。

3.1.2 功能模块划分

在无人机无线充电场的设计中，功能模块的划分是确保系统高效运行的关键。首先，系统应包含能量发射模块，该模块负责将电能转换为无线信号，通常采用高频逆变器和谐振电路实现。其次，能量接收模块安装在无人机上，用于接收无线信号并将其转换为直流电，供无人机电池充电。此外，通信控制模块是系统的核心，负责协调发射和接收模块的工作，确保充电过程的稳定性和安全性。该模块通常包括微控制器和无线通信单元，能够实时监控充电状态并根据需要调整发射功率。

为了进一步提升系统的智能化水平，可以引入环境感知模块。该模块通过传感器网络监测充电场的环境参数，如温度、湿度和电磁干扰，确保充电过程在最佳环境下进行。同时，安全保护模块也是不可或缺的，它包括过载保护、短路保护和温度保护等功能，确保在异常情况下系统能够及时切断电源，防止设备损坏或发生安全事故。

为了实现高效的能源管理，系统还应配备能源管理模块。该模块负责优化能源的使用，根据无人机的充电需求和电网的供电情况，智能调整充电策略，减少能源浪费。最后，为了便于用户操作和维护，系统应包含用户界面模块，提供直观的操作界面和实时数据展示，方便用户监控充电状态和系统运行情况。

综上所述，无人机无线充电场的功能模块划分包括能量发射模块、能量接收模块、通信控制模块、环境感知模块、安全保护模块、能源管理模块和用户界面模块。这些模块协同工作，确保系统的高效、安全和智能化运行。

3.2 硬件设计

无人机无线充电场的硬件设计是整个方案的核心部分，旨在实现高效、稳定的能量传输，同时确保系统的安全性和可靠性。硬件设计主要包括发射端、接收端、控制模块和电源管理模块四个部分。

发射端采用多线圈阵列设计，以覆盖更大的充电区域并提高能量传输效率。每个线圈由高频逆变器驱动，工作频率为85 kHz至205 kHz，符合Qi无线充电标准。线圈材料选用高导电率的Litz线，以减少涡流损耗。发射端还配备了温度传感器和过流保护电路，确保系统在长时间运行时的稳定性。

接收端集成在无人机底部，采用谐振式接收线圈设计，与发射端线圈的谐振频率相匹配。接收线圈通过整流电路将交流电转换为直流电，为无人机电池充电。为了提高接收效率，接收端配备了最大功率点跟踪（MPPT）算法，实时调整接收功率以匹配电池的充电需求。

控制模块基于微控制器（MCU）实现，负责协调发射端和接收端的工作状态。MCU通过无线通信模块（如Wi-Fi或蓝牙）与无人机进行通信，实时监控电池状态和充电进度。控制模块还具备故障检测功能，能够在检测到异常情况时自动停机，确保系统安全。

电源管理模块负责为整个无线充电场提供稳定的电源输入。该模块采用高效率的开关电源设计，输入电压范围为100 V至240 V，输出电压为24 V，最大输出功率为500 W。电源管理模块还配备了功率因数校正（PFC）电路，以减少电网谐波污染。

为了确保系统的可扩展性和兼容性，硬件设计采用模块化结构，各模块之间通过标准化接口连接。例如，发射端线圈阵列可以根据实际需求进行扩展，而控制模块和电源管理模块可以与不同型号的无人机兼容。

以下是硬件设计的关键参数总结：

模块	参数描述	数值/规格
发射端	工作频率	85 kHz - 205 kHz
发射端	线圈材料	Litz线
接收端	接收线圈类型	谐振式
控制模块	微控制器型号	STM32F4系列
电源管理	输入电压范围	100 V - 240 V
电源管理	输出电压	24 V
电源管理	最大输出功率	500 W

通过以上设计，无人机无线充电场能够实现高效、安全的无线充电，满足不同应用场景的需求。

3.2.1 充电桩设计

充电桩作为无人机无线充电场的核心设备，其设计需兼顾高效性、安全性和可靠性。充电桩主要由电源模块、无线充电发射模块、控制模块和通信模块组成。电源模块采用高效率的开关电源设计，输入电压为AC 220V，输出电压通过DC-DC转换器调整为12V，以满足无线充电发射模块的工作需求。无线充电发射模块采用Qi标准的磁共振技术，工作频率为110kHz至205kHz，最大输出功率为15W，确保在1米范围内实现高效能量传输。控制模块采用ARM Cortex-M4微控制器，负责监控充电状态、管理能量传输过程以及处理异常情况。通信模块支持Wi-Fi和4G双模通信，实时上传充电桩状态信息至中央控制系统，并接收远程控制指令。

充电桩的外壳采用铝合金材质，具备IP65防护等级，确保在户外环境下的长期稳定运行。内部散热设计采用风冷与散热片结合的方式，确保设备在高负载工作时的温度不超过60℃。充电桩顶部安装有LED指示灯，显示当前工作状态（如待机、充电中、故障等），便于现场维护人员快速识别。

充电桩的安装位置需根据无人机的飞行路径和充电需求进行优化布局，确保覆盖范围最大化。每个充电桩的覆盖半径为1.5米，相邻充电桩之间的间距建议为3米，以避免信号干扰。充电桩的安装高度为1.2米，与无人机的充电接收模块保持最佳对齐距离。

为提升充电桩的智能化水平，系统支持以下功能：

• 自动识别无人机型号并匹配最佳充电参数；
• 实时监测电池状态，防止过充或过放；
• 远程OTA升级，确保软件功能持续优化；
• 故障自诊断与报警，降低维护成本。

充电桩的功耗设计如下表所示：

工作状态	功耗 (W)	备注
待机	2	无充电需求时
充电中	15	最大输出功率
故障	5	自诊断状态

通过以上设计，充电桩能够满足无人机无线充电场的高效运行需求，同时兼顾安全性与可维护性，确保系统的长期稳定运行。

3.2.2 无人机接口设计

无人机接口设计是无线充电场硬件设计中的关键环节，旨在确保无人机能够高效、安全地与充电场进行能量传输。接口设计主要包括充电接口的物理结构、电气特性以及通信协议三个方面。

首先，充电接口的物理结构设计应充分考虑无人机的尺寸、重量和飞行稳定性。采用轻量化材料如高强度铝合金或碳纤维复合材料，确保接口在保证强度的同时不影响无人机的飞行性能。接口形状设计为模块化插拔式，便于无人机的快速对接和分离。接口的接触部分采用镀金或镀银工艺，以提高导电性和耐腐蚀性，确保长期使用的可靠性。

其次，电气特性设计是确保能量传输效率和安全性的核心。充电接口的额定电压和电流应根据无人机的电池容量和充电需求进行匹配。通常情况下，充电接口的额定电压设计为12V或24V，电流设计为5A或10A，以满足大多数中小型无人机的充电需求。接口内部应集成过压、过流和短路保护电路，防止因电压波动或电流异常导致的设备损坏。此外，接口应具备温度监测功能，当温度超过设定阈值时自动切断充电回路，避免过热引发安全隐患。

在通信协议设计方面，充电接口应支持无线通信功能，以实现无人机与充电场之间的实时数据交换。采用低功耗蓝牙（BLE）或Wi-Fi通信模块，确保通信距离在10米以内，数据速率达到1Mbps以上。通信协议应包含充电状态、电池电量、充电时间等关键信息的传输，以及充电过程中的异常报警功能。例如，当电池电量低于20%时，无人机应自动向充电场发送充电请求；当充电完成或发生故障时，充电场应及时向无人机发送状态更新。

为了实现上述功能，接口设计还需考虑以下细节：

• 接口应具备防水防尘功能，防护等级达到IP67，以适应户外复杂环境。
• 接口的插拔寿命应达到10000次以上，确保长期使用的可靠性。
• 接口的安装位置应位于无人机的底部或侧面，便于对接时的定位和固定。

通过以上设计，无人机接口能够在保证高效能量传输的同时，确保充电过程的安全性和可靠性，为无人机无线充电场的稳定运行提供有力支持。

3.2.3 电源管理系统设计

电源管理系统设计是无人机无线充电场的核心组成部分，旨在确保电能的高效传输、存储和分配。系统主要包括电源输入模块、能量存储模块、功率分配模块以及监控与保护模块。

电源输入模块负责接收来自外部电网或可再生能源（如太阳能、风能）的电能，并通过整流和滤波电路将其转换为稳定的直流电。输入电压范围通常为100-240V AC，输出为48V DC，以适应后续模块的需求。为提升系统可靠性，输入模块配备过压、欠压和短路保护功能。

能量存储模块采用锂电池组作为主要储能设备，其容量根据充电场的规模和使用需求确定。例如，对于中等规模的充电场，锂电池组的额定容量可设计为10kWh，充放电效率不低于95%。电池管理系统（BMS）实时监控电池的电压、电流、温度等参数，确保电池在安全范围内工作。BMS还具备均衡充电功能，以延长电池寿命。

功率分配模块通过DC-DC转换器将存储的电能调整为无人机充电所需的电压和电流。典型的输出电压为24V DC，最大输出电流为10A。模块采用多路输出设计，支持同时为多架无人机充电。为优化电能利用，模块还集成最大功率点跟踪（MPPT）算法，动态调整输出功率。

监控与保护模块通过微控制器（MCU）实现对系统运行状态的实时监控。MCU采集各模块的数据，如输入电压、电池状态、输出电流等，并通过CAN总线与上位机通信。系统还配备多种保护机制，包括过流保护、过温保护和漏电保护，确保设备安全运行。

以下是电源管理系统的主要技术参数：

模块名称	参数描述	典型值
电源输入模块	输入电压范围	100-240V AC
	输出电压	48V DC
能量存储模块	电池容量	10kWh
	充放电效率	≥95%
功率分配模块	输出电压	24V DC
	最大输出电流	10A
监控与保护模块	通信接口	CAN总线
	保护功能	过流、过温、漏电

电源管理系统的设计充分考虑了高效性、可靠性和可扩展性，能够满足无人机无线充电场的长期运行需求。通过模块化设计，系统可根据实际应用场景进行灵活配置，进一步提升其适用性和经济性。

3.3 软件设计

在无人机无线充电场的软件设计中，核心目标是实现高效、稳定且安全的充电过程。首先，系统采用模块化设计，将充电管理、通信控制、状态监控和故障处理等功能分离，便于维护和升级。充电管理模块负责根据无人机的电池状态和充电需求，动态调整无线充电功率和频率，确保充电效率最大化，同时防止过充或过热。通信控制模块通过Wi-Fi或蓝牙技术与无人机进行实时数据交换，获取电池电压、电流、温度等关键参数，并根据反馈调整充电策略。状态监控模块持续监测充电场的工作状态，包括充电线圈的温度、磁场强度以及无人机的充电进度，确保系统在安全范围内运行。故障处理模块则具备自动诊断功能，能够在检测到异常时立即切断电源并发出警报，防止设备损坏或安全事故发生。

为了提高系统的智能化水平，软件设计中引入了机器学习算法，通过历史数据分析优化充电策略。例如，系统可以根据不同无人机的充电习惯和环境条件，预测最佳充电时间，并提前预热充电线圈，减少能量损耗。此外，系统还支持远程控制和OTA（Over-The-Air）升级，运维人员可以通过移动设备或PC端实时监控充电场状态，并根据需要进行参数调整或固件升级。

在数据管理方面，系统采用分布式数据库存储充电记录和运行日志，便于后续分析和故障排查。同时，软件设计还考虑了用户界面的友好性，通过图形化界面展示充电进度、系统状态和报警信息，便于操作人员快速掌握系统运行情况。

以下是一个典型的充电管理流程示例：

1. 无人机进入充电区域，系统通过RFID或视觉识别技术确认其身份。
2. 通信控制模块与无人机建立连接，获取电池状态信息。
3. 充电管理模块根据电池状态计算最佳充电参数，并启动无线充电。
4. 状态监控模块实时监测充电过程，确保系统安全运行。
5. 充电完成后，系统自动断开电源，并记录充电数据。

通过以上设计，无人机无线充电场的软件系统能够在保证安全的前提下，实现高效、智能的充电管理，满足实际应用需求。

3.3.1 充电控制软件

充电控制软件是无人机无线充电场的核心组件之一，负责管理充电过程的各个环节，确保充电的高效性和安全性。该软件通过实时监控无人机电池状态、充电功率、温度等关键参数，动态调整充电策略，以实现最优充电效果。

首先，充电控制软件需要具备与无人机通信的能力，通过无线通信协议（如Wi-Fi、蓝牙或LoRa）与无人机进行数据交换。通信内容包括无人机电池的当前电量、电压、电流、温度等信息。基于这些数据，软件可以计算充电需求，并生成相应的充电指令。

其次，软件需实现充电过程的智能调控。根据电池的充电曲线，软件将充电过程分为多个阶段，包括预充电、恒流充电、恒压充电和浮充阶段。每个阶段的充电参数（如电流、电压）需根据电池类型和状态进行动态调整。例如，在恒流充电阶段，软件会根据电池的最大允许充电电流设定充电功率，同时监控电池温度，防止过热。

此外，充电控制软件还需具备故障检测与处理功能。当检测到异常情况（如过压、过流、温度过高或通信中断）时，软件应立即采取相应的保护措施，如停止充电、发出警报或切换备用充电模块。为了确保系统的可靠性，软件应定期进行自检，并记录故障日志以便后续分析。

为了进一步优化充电效率，软件可以引入机器学习算法，通过历史充电数据预测电池的充电需求，并提前调整充电参数。例如，基于不同无人机的充电记录，软件可以识别出特定机型的充电模式，从而缩短充电时间并延长电池寿命。

在用户界面设计方面，充电控制软件应提供直观的操作界面，方便管理员监控充电状态、查看历史数据和配置系统参数。界面应支持多语言显示，并具备远程访问功能，以便管理员可以通过移动设备或电脑远程管理充电场。

为了确保系统的兼容性和扩展性，充电控制软件应采用模块化设计，支持与不同型号的无人机和充电设备对接。同时，软件应具备良好的可维护性，便于后续升级和功能扩展。

以下是充电控制软件的主要功能模块及其对应功能：

• 通信模块：负责与无人机和充电设备的数据交换。
• 充电调控模块：根据电池状态动态调整充电参数。
• 故障检测模块：实时监控系统状态，处理异常情况。
• 数据记录模块：记录充电过程中的关键数据，生成日志。
• 用户界面模块：提供操作界面，支持远程管理。

通过上述设计，充电控制软件能够有效管理无人机无线充电场的充电过程，确保充电的高效性、安全性和可靠性，为无人机的持续运行提供有力支持。

3.3.2 通信协议设计

在无人机无线充电场的通信协议设计中，为了确保充电过程的高效性和安全性，通信协议需要具备低延迟、高可靠性和良好的抗干扰能力。首先，通信协议采用基于IEEE 802.15.4标准的ZigBee协议，该协议在低功耗、短距离通信场景中表现优异，能够满足无人机与充电站之间的实时通信需求。为了保证数据传输的可靠性，协议中引入了CRC校验机制，确保数据在传输过程中不会因干扰而出现错误。

在通信协议的分层设计中，物理层采用2.4GHz频段，支持多信道通信，以避免与其他无线设备的干扰。数据链路层通过CSMA/CA机制实现信道接入控制，减少数据冲突的可能性。网络层采用AODV（Ad-hoc On-demand Distance Vector）路由协议，支持动态路由选择，确保在复杂环境中无人机能够快速找到最优路径与充电站建立连接。应用层则定义了具体的通信指令，包括充电请求、充电状态反馈、错误报告等，以便充电站能够准确响应无人机的需求。

为了进一步提升通信效率，协议中引入了数据压缩技术，减少数据传输量，降低通信延迟。同时，协议支持自适应功率控制，根据无人机与充电站之间的距离动态调整发射功率，既保证通信质量，又降低能耗。

通信协议的具体指令集设计如下：

• 充电请求指令（Charging Request）：无人机向充电站发送充电请求，包含无人机ID、电池状态等信息。
• 充电确认指令（Charging Acknowledge）：充电站确认接收充电请求，并返回充电准备状态。
• 充电状态指令（Charging Status）：充电站定期向无人机发送当前充电状态，包括充电功率、剩余时间等。
• 充电完成指令（Charging Complete）：充电站通知无人机充电已完成，并建议无人机断开连接。
• 错误报告指令（Error Report）：在充电过程中出现异常时，双方均可发送错误报告，以便及时处理。

在通信协议的实现中，为了保证系统的可扩展性，协议采用了模块化设计，每个模块独立实现特定的功能，便于后续升级和维护。此外，协议还支持OTA（Over-the-Air）升级功能，允许通过无线方式更新通信协议，以适应未来可能出现的新需求。

为了验证通信协议的性能，设计了一套完整的测试方案，包括通信延迟测试、数据传输可靠性测试、抗干扰能力测试等。测试结果表明，该通信协议在典型工作环境下能够实现毫秒级的通信延迟，数据传输成功率超过99.9%，能够有效应对复杂环境中的干扰问题。

通过上述设计，无人机无线充电场的通信协议能够在保证高效充电的同时，提供稳定可靠的通信支持，为无人机的持续运行提供有力保障。

3.3.3 用户界面设计

用户界面设计应遵循简洁、直观、易操作的原则，确保用户能够快速上手并高效使用系统。界面整体布局采用模块化设计，主要分为三大功能区：状态监控区、操作控制区和信息展示区。状态监控区位于界面左侧，以图表和指示灯形式实时显示无人机的电池电量、充电状态、位置信息以及无线充电场的运行状态。操作控制区位于界面中部，提供充电启动/停止、无人机调度、参数设置等功能按钮，按钮设计应具备明显的视觉反馈，例如点击后变色或弹出提示框。信息展示区位于界面右侧，以滚动列表形式显示系统日志、告警信息及历史数据，支持按时间、类型等条件筛选和导出。

界面配色方案采用深色背景搭配高对比度的亮色元素，确保在低光照环境下也能清晰辨识。字体选择应兼顾可读性和美观性，主标题使用16pt无衬线字体，正文使用12pt字体，关键信息采用加粗或颜色突出。交互设计方面，所有可操作元素均需提供悬停提示和点击反馈，确保用户能够明确当前操作状态。对于复杂操作，例如参数设置，采用向导式界面设计，逐步引导用户完成操作。

为提升用户体验，系统支持多语言切换和自定义布局功能。用户可根据个人偏好调整界面元素的排列顺序和显示内容。同时，系统应具备自适应能力，能够根据屏幕尺寸自动调整布局，确保在PC端和移动端均能良好显示。安全性方面，所有敏感操作（如系统设置、无人机调度）需进行二次确认，并记录操作日志以备审计。

以下是用户界面设计的主要功能模块及其描述：

• 状态监控模块：实时显示无人机和充电场的运行状态，支持历史数据回放和趋势分析。
• 操作控制模块：提供一键式充电启动/停止、无人机调度、参数设置等功能，支持批量操作。
• 信息展示模块：以滚动列表形式显示系统日志、告警信息及历史数据，支持筛选和导出。
• 用户管理模块：支持多用户权限管理，不同权限用户可访问的功能模块和操作范围不同。
• 系统设置模块：提供系统参数配置、界面主题切换、语言选择等功能。

通过以上设计，用户界面不仅能够满足日常操作需求，还能提供丰富的辅助信息，帮助用户更好地监控和管理无人机无线充电场。

3.4 无线充电技术选择

在无人机无线充电场的设计中，无线充电技术的选择是核心环节之一。目前，主流的无线充电技术包括电磁感应式、磁共振式和射频式。电磁感应式技术通过发射线圈和接收线圈之间的电磁感应实现能量传输，其优点是传输效率高（通常可达90%以上），且技术成熟，适用于短距离充电场景。然而，其缺点是传输距离较短（通常小于10厘米），且对线圈对齐精度要求较高，这在无人机充电场景中可能带来一定的操作复杂性。

磁共振式技术通过发射端和接收端的谐振电路实现能量传输，其传输距离较远（可达数米），且对线圈对齐精度要求较低，适合无人机在飞行中的动态充电需求。然而，其传输效率相对较低（通常为60%-80%），且设备成本较高。射频式技术利用电磁波传输能量，其传输距离最远（可达数十米），但效率最低（通常低于50%），且存在一定的电磁辐射问题，因此在无人机充电场景中的应用较为有限。

综合考虑无人机充电场的实际需求，建议采用磁共振式无线充电技术作为主要方案。其理由如下：

• 无人机在充电过程中可能需要在动态环境下进行，磁共振技术对线圈对齐精度的低要求能够显著降低操作难度。
• 尽管其传输效率略低于电磁感应式技术，但在实际应用中，通过优化谐振电路设计和提高发射功率，可以将其效率提升至可接受的水平（70%-85%）。
• 磁共振技术的传输距离较远，能够支持无人机在更大范围内进行充电，从而提高充电场的覆盖面积和灵活性。

为提升系统性能，建议采用以下优化措施：

• 在发射端和接收端分别设计高效的谐振电路，以提高能量传输效率。
• 在充电场中布置多个发射线圈，并通过智能控制系统动态调整发射功率和线圈激活状态，以适应无人机的充电需求。
• 采用高频电源（如6.78 MHz）作为发射端的工作频率，以减小设备体积并提高传输效率。

以下为三种无线充电技术的性能对比表：

技术类型	传输距离	传输效率	对齐精度要求	设备成本
电磁感应式	<10 cm	90%以上	高	低
磁共振式	数米	60%-80%	低	高
射频式	数十米	<50%	无	中

通过上述分析和优化措施，磁共振式无线充电技术能够较好地满足无人机无线充电场的设计需求，并在实际应用中展现出较高的可行性和可靠性。

3.4.1 电磁感应技术

在无人机无线充电场的设计中，电磁感应技术是一种成熟且广泛应用的选择。该技术基于法拉第电磁感应定律，通过在发射线圈和接收线圈之间建立交变磁场，从而实现电能的无线传输。具体而言，发射线圈通入高频交流电后，会在其周围产生交变磁场，接收线圈在磁场中感应出电动势，进而为无人机电池充电。电磁感应技术的主要优势在于其高效率、高功率传输能力以及相对简单的系统结构。

在设计电磁感应无线充电系统时，需重点考虑以下参数：

• 工作频率：通常选择在几十千赫兹到几百千赫兹之间，以确保较高的传输效率和较低的电磁干扰。
• 线圈设计：发射线圈和接收线圈的形状、尺寸、匝数以及材料选择直接影响系统的耦合效率和功率传输能力。通常采用平面螺旋线圈或空心线圈设计。
• 匹配电路：为了提高能量传输效率，需在发射端和接收端分别设计匹配电路，确保系统在谐振频率下工作。

电磁感应技术的传输效率通常在80%以上，具体效率取决于线圈间的耦合系数和系统的工作频率。以下表格展示了不同工作频率下的典型传输效率：

工作频率 (kHz)	传输效率 (%)
100	85
200	88
300	82

此外，电磁感应技术在实际应用中还需考虑以下问题：

• 线圈对齐：发射线圈与接收线圈的对齐程度直接影响能量传输效率。可采用自动对齐技术或设计较大的接收线圈以降低对齐要求。
• 散热管理：高频工作下，线圈和电路可能产生较大的热量，需设计有效的散热方案，如使用导热材料或增加散热片。
• 电磁兼容性：需确保系统符合相关电磁辐射标准，避免对其他设备造成干扰。

总体而言，电磁感应技术是一种可靠且高效的无线充电解决方案，适用于无人机无线充电场的建设。通过合理的参数优化和系统设计，可实现稳定、快速的电能传输，满足无人机的充电需求。

3.4.2 磁共振技术

磁共振技术在无人机无线充电场设计中具有显著的优势，尤其是在中远距离充电场景中。该技术通过发射端和接收端之间的磁共振耦合实现能量传输，能够在相对较大的距离内保持较高的传输效率。磁共振系统通常由高频电源、发射线圈、接收线圈和负载组成，其核心原理是利用两个线圈在相同谐振频率下产生的强耦合效应，从而实现高效的能量传输。

在实际应用中，磁共振技术的传输距离可达数米，且对线圈的对齐要求较低，这为无人机的灵活充电提供了便利。例如，在无人机起降平台的设计中，发射线圈可以嵌入地面或平台表面，而接收线圈则集成在无人机的底部。这种设计不仅简化了无人机的操作流程，还减少了机械磨损和故障率。

为了提高系统的效率和稳定性，磁共振技术通常采用以下优化措施：

• 使用高品质因数的线圈材料（如Litz线）以减少能量损耗。
• 设计精确的谐振电路，确保发射端和接收端的谐振频率高度一致。
• 引入阻抗匹配网络，优化能量传输效率。
• 采用智能控制系统，实时调整功率输出以适应不同的充电需求。

此外，磁共振技术的安全性也值得关注。通过控制电磁场的强度和频率，可以有效减少对周围环境和设备的干扰。同时，系统应配备过载保护和温度监控功能，以防止意外情况的发生。

在实际部署中，磁共振技术的性能可以通过以下数据指标进行评估：

指标	典型值
传输距离	0.5 - 3米
传输效率	70% - 90%
谐振频率	100 kHz - 10 MHz
功率范围	10 W - 1 kW

通过合理设计和优化，磁共振技术能够为无人机无线充电场提供高效、灵活且安全的解决方案，满足不同应用场景的需求。

3.4.3 微波技术

微波技术作为一种高效的无线能量传输方式，适用于无人机无线充电场的建设。其基本原理是通过微波发射器将电能转换为微波信号，再通过接收器将微波信号转换为电能，从而实现电能的无线传输。微波技术的优势在于其高传输效率、长传输距离以及较强的穿透能力，特别适合在复杂环境中为无人机提供持续稳定的电力供应。

在无人机无线充电场的设计中，微波技术的应用需要考虑以下几个关键因素：

1. 频率选择：微波频率的选择直接影响传输效率和安全性。通常，2.45 GHz和5.8 GHz是两个常用的频段，前者具有较好的穿透能力，后者则提供了更高的传输效率。根据实际应用场景，可以选择合适的频段或进行多频段组合使用，以优化性能。

2. 发射与接收天线设计：天线是微波传输的核心部件，其设计直接决定了系统的性能。发射天线需要具备高增益和定向性，以确保能量能够集中传输到目标区域；接收天线则需要高效率和高灵敏度，以最大限度地捕捉微波信号。建议采用相控阵天线技术，通过动态调整波束方向，实现对无人机的精准能量传输。

3. 功率控制与安全保护：微波传输过程中，需要对发射功率进行精确控制，以确保系统的安全性和稳定性。建议采用闭环控制系统，实时监测接收端的功率需求，动态调整发射功率。此外，还需设置多重安全保护机制，如过载保护、过热保护以及人体安全距离检测，避免对周围环境和人员造成伤害。

4. 环境适应性：无人机无线充电场通常部署在户外环境中，面临复杂的气候和电磁干扰。因此，微波系统需要具备较强的环境适应性，能够在不同天气条件下稳定运行。建议采用防水、防尘、抗风设计，并对系统进行电磁兼容性测试，确保其在复杂环境中的可靠性。

5. 系统集成与智能化管理：为了提高系统的整体效率，建议将微波技术与智能管理系统集成，实现对充电过程的自动化监控和优化。例如，通过无人机定位系统实时跟踪无人机位置，动态调整微波波束方向；通过大数据分析优化充电策略，提高能量利用率。

以下是一个典型的微波无线充电系统的性能参数示例：

参数	数值/描述
工作频率	2.45 GHz / 5.8 GHz
传输效率	60% - 85%
最大传输距离	10 - 50 米
发射功率	1 - 10 kW
接收功率	0.6 - 8.5 kW
天线类型	相控阵天线
环境适应性	IP65 防护等级

通过以上设计，微波技术能够为无人机无线充电场提供高效、可靠的能量传输解决方案，满足无人机在复杂环境中的持续作业需求。

4. 充电场布局设计

无人机无线充电场的布局设计是确保充电效率、安全性和可扩展性的关键环节。首先，充电场的位置应选择在开阔、无遮挡的区域，以减少信号干扰并确保无人机的顺利起降。充电场的面积应根据无人机的尺寸和数量进行合理规划，通常每个充电单元的占地面积应不小于无人机翼展的1.5倍，以确保无人机在充电过程中有足够的空间进行姿态调整。

充电单元的布局应采用模块化设计，以便于扩展和维护。每个充电单元之间应保持一定的间距，建议最小间距为无人机长度的2倍，以避免在充电过程中发生碰撞。充电单元的中心位置应安装无线充电发射器，其覆盖范围应根据无人机的电池容量和充电需求进行优化。通常，发射器的功率输出应设置为无人机电池容量的1.2倍，以确保充电效率同时避免过充。

为了确保充电过程的安全性，充电场应配备多重安全防护措施。包括但不限于：

• 红外传感器：用于监测无人机的接近状态，确保充电单元仅在无人机进入安全范围内时启动。
• 紧急停止按钮：在发生异常情况时，可以立即切断电源，防止事故发生。
• 温度监控系统：实时监测充电过程中的温度变化，防止过热引发火灾。

充电场的电力供应系统应根据充电单元的数量和功率需求进行设计。建议采用分布式供电方式，每个充电单元配备独立的电源管理系统，以提高系统的可靠性和灵活性。电力供应系统应具备过载保护、短路保护等功能，确保在异常情况下能够自动切断电源。

充电场的通信系统应采用高速、低延迟的无线通信技术，如Wi-Fi 6或5G，以确保充电单元与无人机之间的实时数据传输。通信系统应具备抗干扰能力，能够在复杂电磁环境下稳定工作。此外，充电场应配备中央控制系统，用于监控和管理所有充电单元的状态，包括充电进度、电池状态、故障报警等。

充电场的地面处理应采用防滑、耐磨的材料，以确保无人机的安全起降。地面应保持平整，避免出现凹凸不平或积水现象，以防止无人机在充电过程中发生倾覆。充电场周围应设置明显的标识和警示线，提醒无关人员不得进入充电区域。

最后，充电场的环境适应性设计应考虑各种天气条件。例如，充电单元应具备防水、防尘功能，能够在雨雪天气下正常工作。充电场的照明系统应具备足够的亮度，确保在夜间或低光照条件下也能进行安全操作。

通过以上设计，无人机无线充电场能够实现高效、安全、可靠的充电服务，满足未来无人机大规模应用的需求。

4.1 场地选择与规划

在无人机无线充电场的场地选择与规划中，首先需要考虑的是场地的地理位置和周边环境。理想的场地应位于无人机频繁活动的区域，如工业园区、物流中心或农业监测区，以确保充电场的高效利用。同时，场地应远离人口密集区和敏感生态区域，以减少对环境和公众的潜在影响。

场地的地形地貌也是选择的重要因素。平坦的地形有利于无人机的起降和充电设备的布置，而复杂的地形可能会增加建设成本和运营难度。此外，场地应具备良好的地质条件，以确保充电设施的安全稳定。地质勘探报告应包括土壤承载力、地下水位等信息，以评估场地的建设可行性。

在规划阶段，需明确充电场的功能分区。通常，充电场可分为充电区、待机区、维护区和控制中心。充电区是核心区域，应合理布置无线充电设备，确保无人机能够高效充电。待机区用于无人机的临时停放和调度，维护区则用于设备的日常维护和故障处理。控制中心负责整个充电场的监控和调度管理，应具备良好的通信和数据处理能力。

充电场的电力供应也是规划中的关键环节。需评估场地的电力接入条件，确保能够满足充电设备的高功率需求。必要时，可考虑安装备用发电机或储能系统，以应对电力中断的情况。同时，充电场的电力线路布置应遵循安全规范，避免过载和短路风险。

为了确保充电场的可持续运营，还需考虑环保措施。例如，可安装太阳能板或风力发电机，利用可再生能源为充电场供电。此外，应合理处理充电过程中产生的废弃物，如废旧电池和电子元件，确保符合环保法规。

以下是充电场布局规划的关键要素列表：

• 地理位置：选择无人机活动频繁的区域，远离人口密集区和生态敏感区。
• 地形地貌：优先选择平坦地形，确保建设成本和运营难度可控。
• 地质条件：进行地质勘探，确保场地具备良好的土壤承载力和地下水位。
• 功能分区：明确充电区、待机区、维护区和控制中心的功能布局。
• 电力供应：评估电力接入条件，确保满足高功率需求，必要时安装备用电源。
• 环保措施：利用可再生能源，合理处理废弃物，确保符合环保法规。

通过以上规划和设计，无人机无线充电场将能够高效、安全地服务于无人机作业，同时最大限度地减少对环境的影响。

4.1.1 地理位置分析

在选址过程中，首先需要综合考虑地理位置的交通便利性、周边环境、气候条件以及电力供应稳定性。理想的无人机无线充电场应位于交通枢纽附近，便于无人机的快速调度和物流运输，同时减少运营成本。周边环境应避免高密度建筑物和电磁干扰源，以确保无线充电的稳定性和效率。气候条件方面，应选择降雨量适中、风速较低的区域，以减少恶劣天气对无人机飞行和充电过程的影响。电力供应方面，需确保场地能够接入稳定的电网，并具备足够的电力容量支持大规模无线充电需求。

地理位置的具体分析可通过以下步骤进行：

• 交通条件评估：分析场地与主要交通干道的距离，评估物流运输的便捷性。
• 环境干扰分析：调查周边建筑物高度和电磁干扰源，确保无线充电信号的稳定传输。
• 气候数据收集：获取当地历史气象数据，评估降雨量、风速等因素对无人机充电的影响。
• 电力供应调查：与当地电力部门沟通，了解电网容量和供电稳定性，确保充电场正常运行。

以下是一个示例表格，用于记录地理位置分析的各项数据：

分析项目	数据/描述	备注
交通条件	距离主要交通干道500米	物流运输便捷
环境干扰	周边建筑物平均高度10米	电磁干扰较低
气候条件	年均降雨量800mm，平均风速3m/s	适合无人机飞行和充电
电力供应	接入10kV电网，容量充足	供电稳定，满足充电需求

通过以上分析，可以初步确定无人机无线充电场的候选位置，并结合其他因素进行综合评估，最终选择最优的地理位置。

4.1.2 场地布局规划

场地布局规划是无人机无线充电场设计的核心环节，需综合考虑空间利用、充电效率、安全性和可扩展性等多方面因素。首先，场地应划分为充电区、待机区、维护区和控制中心四个主要功能区域。充电区作为核心区域，需合理布置无线充电桩，确保每台无人机在充电时能够获得稳定的电力供应。充电桩的间距应根据无人机的尺寸和充电功率确定，通常建议间距为无人机翼展的1.5倍，以避免信号干扰和热量累积。待机区应靠近充电区，便于无人机在完成充电后迅速进入待命状态，待机区的面积需根据无人机数量和任务调度需求动态调整。

维护区应设置在远离充电区的位置，以避免维护过程中对充电设备造成干扰。该区域需配备必要的检测工具和备用部件，确保无人机在出现故障时能够及时修复。控制中心作为整个充电场的管理中枢，应具备实时监控、数据分析和远程控制功能，确保充电过程的安全性和高效性。控制中心的位置应兼顾视野和安全性，通常建议设置在充电场的中心或边缘高地。

在布局规划中，还需考虑场地的地形和气候条件。平坦的地形有利于无人机的起降和充电设备的安装，而开阔的场地则能减少信号遮挡，提高充电效率。同时，场地的风向、降水量和温度变化也需纳入规划范围，以确保充电设备在恶劣环境下仍能稳定运行。例如，在高风区域，充电桩应加强固定措施，而在多雨区域，充电设备需具备良好的防水性能。

为优化空间利用，可采用模块化设计理念，将充电场划分为多个标准化单元，每个单元包含若干充电桩和配套设备。模块化设计不仅便于后期扩展，还能提高场地的灵活性和适应性。此外，充电场的电力供应系统需与布局规划紧密结合，确保每个充电单元都能获得稳定的电力支持。电力线路的布置应尽量缩短传输距离，减少能量损耗，同时需配备备用电源，以应对突发停电情况。

最后，场地的安全防护措施需贯穿整个布局规划。充电区应设置隔离带和警示标志，防止无关人员进入。维护区和控制中心需配备消防设备和应急通道，确保在紧急情况下能够迅速撤离。控制中心的监控系统应覆盖整个场地，实时监测充电设备的状态和无人机的运行情况，及时发现并处理异常。

综上所述，无人机无线充电场的场地布局规划需从功能分区、空间利用、环境适应、电力供应和安全防护等多个维度进行综合考虑，以确保充电场的高效运行和长期稳定。

4.2 充电桩布置

在充电桩布置的设计中，首先需要考虑充电桩的覆盖范围和无人机飞行路径的优化。充电桩的布置应确保无人机在飞行过程中能够无缝接入充电网络，同时避免充电桩之间的干扰。为实现这一目标，建议采用网格化布局，将充电桩均匀分布在充电场的核心区域，每隔50米设置一个充电桩，以确保无人机在任何位置都能快速找到充电点。

充电桩的具体位置应根据无人机的飞行路径和任务需求进行调整。例如，在无人机频繁飞行的区域，可以适当增加充电桩的密度，而在飞行频率较低的区域，则可减少充电桩数量以节省成本。此外，充电桩的高度也应与无人机的飞行高度相匹配，通常建议设置在离地面5至10米的位置，以确保无人机能够轻松对接。

在充电桩的选型上，建议采用高效、稳定的无线充电模块，支持多频段充电技术，以适应不同类型的无人机。充电桩的功率输出应根据无人机的电池容量和充电需求进行配置，通常可设置为500W至2000W的范围内，以满足不同无人机的充电需求。为确保充电过程的安全性和稳定性，每个充电桩应配备独立的电源管理系统和故障检测机制，能够在检测到异常时自动切断电源并发出警报。

充电桩的布置还应考虑环境因素，如温度、湿度和风速等。在高温或多雨地区，充电桩应具备防水、防尘和散热功能，以确保其在恶劣环境下仍能正常工作。此外，充电桩的安装位置应避免阳光直射或强风区域，以延长其使用寿命。

为方便管理和维护，建议将充电桩通过无线网络连接到中央控制系统，实现远程监控和故障诊断。每个充电桩应配备唯一的标识码，便于系统进行识别和管理。同时，系统应能够实时记录每个充电桩的工作状态、充电次数和故障信息，为后续的优化和维护提供数据支持。

• 网格化布局，每隔50米设置一个充电桩
• 充电桩高度设置在5至10米，与无人机飞行高度匹配
• 充电桩功率输出范围为500W至2000W，支持多频段充电技术
• 配备独立电源管理系统和故障检测机制
• 具备防水、防尘和散热功能，适应恶劣环境
• 通过无线网络连接到中央控制系统，实现远程监控

%%{
  init: {
  "theme": "base",
  "themeVariables": {
    "background": "#FFFFFF",
    "primaryColor": "#FFFFFF",
    "primaryBorderColor": "#000000",
    "primaryTextColor": "#000000",
    "lineColor": "#000000",
    "secondaryColor": "#FFFFFF",
    "tertiaryColor": "#FFFFFF"
  }
}
}%%
graph TD
    A[充电桩布置] --> B[网格化布局]
    A --> C[充电桩高度设置]
    A --> D[充电桩功率配置]
    A --> E[环境适应性设计]
    A --> F[远程监控与维护]
    B --> G[每隔50米设置一个充电桩]
    C --> H[5至10米高度]
    D --> I[500W至2000W功率范围]
    E --> J[防水、防尘、散热功能]
    F --> K[无线网络连接]

通过以上方案，充电桩的布置将能够有效支持无人机的无线充电需求，提升充电场的整体效率和可靠性。

4.2.1 充电桩间距设计

在无人机无线充电场的布局设计中，充电桩的间距设计是一个关键环节，直接影响充电效率和场地的空间利用率。首先，充电桩间距的确定需综合考虑无人机的尺寸、飞行轨迹、充电效率以及安全性等因素。通常情况下，无人机在充电时需要保持一定的安全距离，以避免相互干扰或碰撞。

根据无人机的平均尺寸和飞行特性，建议充电桩之间的最小间距为无人机翼展的1.5倍。例如，对于翼展为1米的无人机，充电桩间距应至少为1.5米。此外，为了确保充电效率，充电桩的布置应遵循以下原则：

1. 对称布置：充电桩应按照对称方式布置，以确保无人机在充电时能够均匀分布在场地上，避免局部过载。
2. 模块化设计：采用模块化设计，便于根据实际需求调整充电桩的数量和位置，提高场地的灵活性。
3. 安全距离：在充电桩周围设置安全区域，确保无人机在充电过程中不会受到其他无人机的干扰。

为了进一步优化充电桩的布置，可以采用如下数据表作为参考：

无人机翼展（米）	最小充电桩间距（米）	建议充电桩间距（米）
0.5	0.75	1.0
1.0	1.5	2.0
1.5	2.25	3.0

此外，为了直观展示充电桩的布置方案，可以采用mermaid图进行说明：

以下为方案原文截图，可加入知识星球获取完整文件

---

欢迎加入方案星知识星球，加入后可阅读下载星球所有方案。
