街机模拟游戏逆向工程(HACKROM)教程:[5]中断

在上一章中，我们搜索到了"恐龙新世纪"模拟游戏中1号机台玩家血量的地址，那么，这个地址在对该游戏的逆向工程中可以起到什么作用呢？我们可以考虑，玩家血量的变动有多少种情况：

1、被敌人攻击

        - 得到敌人某个技能的攻击力，自身的防御力。

2、被队友攻击

        - 得到队友的攻击力。

3、被道具击中

        - 得到道具的攻击力。

4、使用扣血技能

        - 得到使用技能扣除的血量值。

5、拾取回血道具

        - 得到某个回血道具回复的血量值。

也许有更多的情况，这里只列出常见的几种情况。

那么，我们需要MAME的中断功能来得到这些我们想要得到的数据。

一、中断是什么

中断的意思是在某个条件下，中断程序的运行，这个条件可以是多种多样的，比如说最基本的。程序运行到某行时中断。但我们并不知道程序在哪一行改变玩家血量的值，所以，我们利用另一种中断来找到程序在哪一行对玩家血量的值进行改变。

二、MAME的中断指令

MAME的中断指令有两种：

1、断点指令

bpset

bp[set] <address>[:<CPU>][,<condition>[,<action>]]

在指定的<address>处设置新的执行断点。  <address> 后面可以选择跟随一个冒号和一个标记或调试器 CPU 编号，以便为特定 CPU 设置断点。  如果未指定 CPU，则将为调试器中当前可见的 CPU 设置断点。

可选的 <condition> 参数允许您指定每次命中断点地址时将计算的表达式。  如果表达式的结果为真（非零），断点将停止执行；  否则，执行将继续而不通知。  可选的 <action> 参数提供每当遇到断点并且 <condition> 为 true 时要执行的命令。  请注意，需要用大括号 { } 将操作括起来，以确保命令中的逗号和分号不会在 bpset 命令本身的上下文中进行解释。

设置的每个断点都分配有一个数字索引，可用于在其他断点命令中引用它。  断点索引在整个会话中是唯一的。

bpclear

bpclear [<bpnum>[,…]]

清除断点。  如果指定<bpnum>，则引用的断点将被清除。  如果未指定<bpnum>，则所有断点将被清除。

bpdisable

bpdisable [<bpnum>[,…]]

禁用断点。  如果指定了<bpnum>，则引用的断点将被禁用。  如果未指定<bpnum>，则所有断点将被禁用。

请注意，禁用断点并不会删除它，它只是暂时将断点标记为非活动状态。  禁用的断点不会导致执行停止，不会评估其关联的条件表达式，也不会执行其关联的命令。

bpenable

bpenable [<bpnum>[,…]]

启用断点。  如果指定了 <bpnum>，则将启用所引用的断点。  如果未指定<bpnum>，则将启用所有断点。

bplist

bplist [<CPU>]

列出当前断点及其索引以及任何相关条件或操作。  如果没有指定<CPU>，则会列出系统中所有CPU的断点；  如果指定了 <CPU>，则仅列出该 CPU 的断点。  <CPU> 可以通过标记或调试器 CPU 编号指定。

2、内存访问监视点

wpset

wp[{d|i|o}][set] <address>[:<space>],<length>,<type>[,<condition>[,<action>]]

设置从指定的<address>开始至<length>的新监视点。  观察点的范围是 <address> 到 <address>+<length>-1（含）。  <address> 后面可以选择跟随 CPU 和/或地址空间。  如果未指定地址空间，则命令后缀设置地址空间：
wpset 默认为当前的第一个地址空间，
wpdset 默认为索引 1 的空间（数据），
wpiset 默认为索引 2 的空间（I /O），
wposet 默认为索引为 3（操作码）的空间。
<type> 参数指定要捕获的访问类型 - 它可以是三个值之一：r 表示读访问，w 表示写访问，或 rw 表示读和写访问。

可选的 <condition> 参数允许您指定每次触发监视点时将计算的表达式。  如果表达式的结果为真（非零），监视点将停止执行；  否则，执行将继续而不通知。  可选的 <action> 参数提供每当触发监视点并且 <condition> 为 true 时要执行的命令。  请注意，您可能需要用大括号 { } 将操作括起来，以确保命令中的逗号和分号不会在 wpset 命令本身的上下文中解释。

设置的每个监视点都分配有一个数字索引，可用于在其他监视点命令中引用它。  监视点指数在整个会话中是唯一的。

为了使 <condition> 表达式更有用，可以使用两个变量：对于所有监视点，变量 wpaddr 设置为触发监视点的访问地址；  对于写入监视点，变量 wpdata 设置为正在写入的数据。

wpclear

wpclear [<wpnum>[,…]]

清除监视点。  如果指定了<wpnum>，则引用的监视点将被清除。  如果未指定<wpnum>，则所有监视点将被清除。

wpdisable

wpdisable [<wpnum>[,…]]

禁用监视点。  如果指定了<wpnum>，则引用的监视点将被禁用。  如果未指定<wpnum>，则所有监视点将被禁用。

请注意，禁用监视点并不会删除它，它只是暂时将监视点标记为非活动状态。  禁用的监视点不会导致执行停止，不会评估其关联的条件表达式，也不会执行其关联的命令。

wpenable

wpenable [<wpnum>[,…]]

启用监视点。  如果指定了<wpnum>，则将启用所引用的监视点。  如果未指定<wpnum>，则将启用所有监视点。

wplist

wplist [<CPU>]

列出当前监视点及其索引以及任何相关条件或操作。  如果没有指定<CPU>，则会列出系统中所有CPU的监视点；  如果指定了 <CPU>，则仅列出该 CPU 的监视点。  <CPU> 可以通过标记或调试器 CPU 编号指定

三、内存访问监视点指令的使用

我们运行游戏，回到上一章所保存的存档，在调试器的指令框输入:

wp ffb2e1,1,w

该命令的详细介绍：

wp         - wpset的指令缩写

ffb2e1   - 监视以ffb2e1内存地址为开始的内存访问

1           - 监视的内存长度，也就是只监视(ffb2e1+1)-1长度，这里只监视1个字节的长度。

w          -写监视，只监视当被监视内存有数据被写入时中断

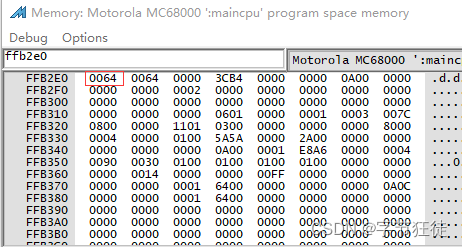

设置好中断后，我们先观察到当前血量的值为0064：

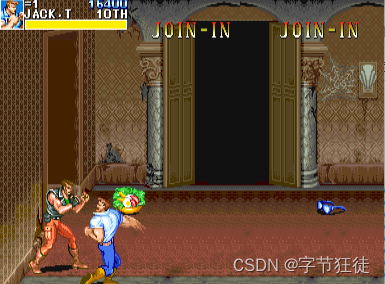

我们先测试比较简单的一个测试，找到使用扣血技能扣血的程序，我们回到游戏，使用扣血技能，并击中敌人：

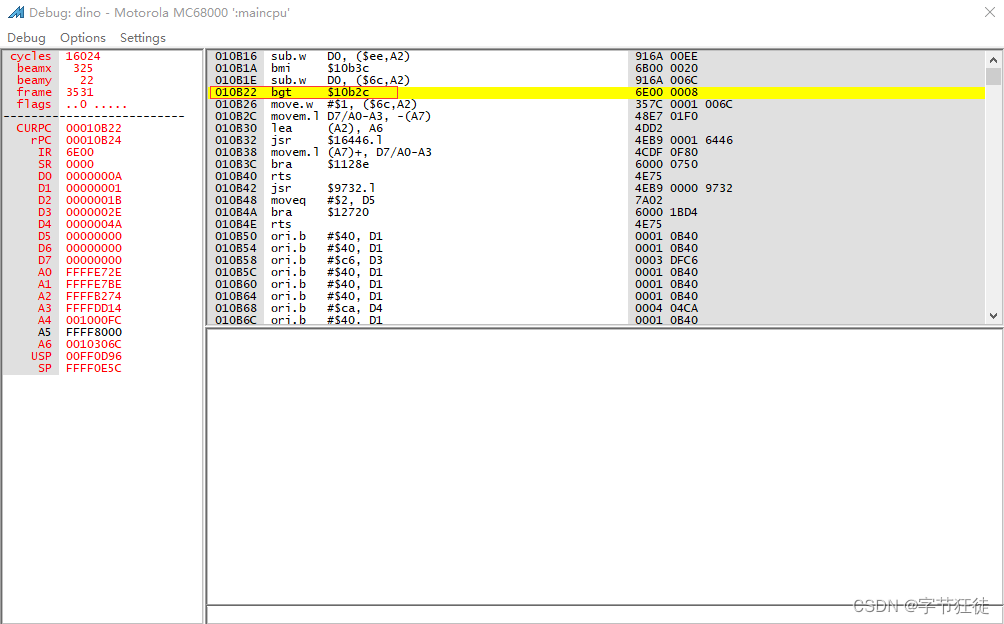

人们看到程序中断在地址:10b22处，我们观察中断位置的上一行代码，就是血量减少的代码：

sub.w  D0,($6c,A2)

//sub        - 减法指令
//.w         - 指令作用域为双字节
//D0         - D0寄存器的值
//($6c,A2)   - $6c + A2寄存器的值 所指向的内存地址

这句指令的作用为：把（$6c + A2寄存器的值 所指向的内存地址的值) 以(双字节大小)与 (D0寄存器的值)相减。

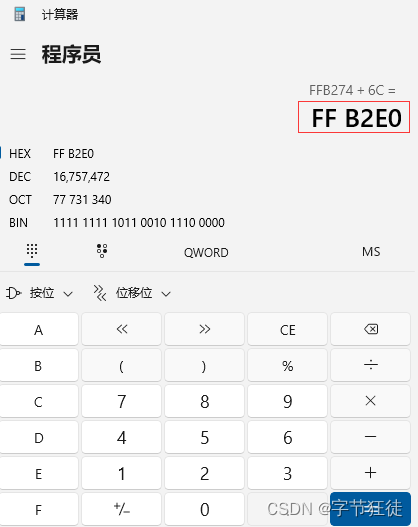

我们可以计算出($6c + A2)所指向的地址，A2寄存器的值为:ffb274，可以用计算器计算出:

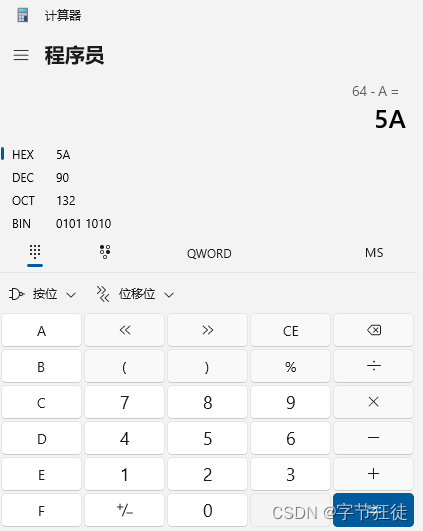

FFB2E0，正好是玩家血量对应的地址，我们可以查看到D0寄存器的值为0000000A，这句代码的作用是把血量值与D0寄存器的值相减，我们可以计算出：

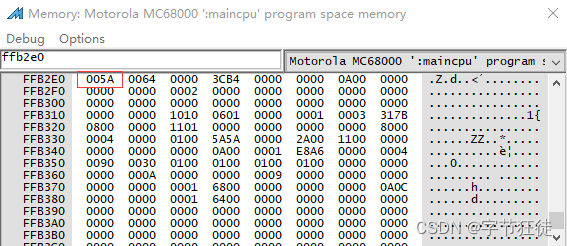

我们查看内存，血量的值是否已改变为5A

那么，如果这句代码失去作用，当再次使用扣血技能时，应该就不会再扣除应扣的血量。我们把这句代码修改为68000的空指令nop，空指令没有任何作用，可以把他当做一个占位符。

我们观察这句代码：

这句代码的地址在:10b1e

源数据为:916A 006C ，占用四个字节

而nop指令占用两个字节，所以，我们需要两个nop指令来替换这句代码。

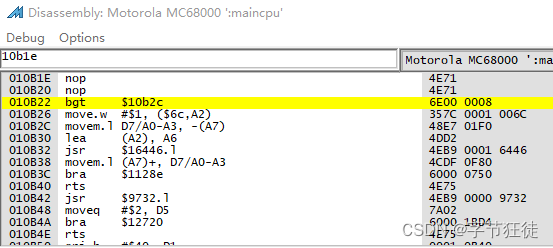

我们在指令框输入以下指令:

rw@10b1e=4e71
rw@10b20=4e71

 该指令在版本较低的MAME中可能没有效果，如果你的MAME版本过低 ，可以考虑下载更高版本的MAME来进行测试。

我们再读取存档进行测试，当使用扣血技能时，可以观察到，不再扣除本应扣除的血量。
