串口传输速率的计算(评论区修正版)

串口分类:

串口有多种不同类型,包括但不限于以下几种:

  1. RS-232:一种常见的串口类型,使用DB9或DB25接口连接设备。通常用于计算机和外部设备之间的通信。
  2. RS-485:一种多点通信串口,可以连接多个设备。适用于远距离通信和多设备通信。
  3. USB串口:通过USB接口连接设备的串口,通常用于连接计算机和外部设备。
  4. TTL串口:用于与微控制器和嵌入式设备进行通信,通常使用3.3V或5V电平。
  5. Bluetooth串口:通过蓝牙无线技术实现的串口通信,用于无线连接设备。

这里仅列举了几种常见的串口类型,还有其他的串口类型也存在,如CAN、I2C等。不同的串口类型有不同的特点和应用场景,用于不同的设备之间的数据传输和通信。

串口参数:

串口传输速率和波特率是串行通信中的两个重要概念,它们之间有一定的关系,但并不完全相同。

波特率(Baud Rate):波特率是指每秒钟传输的波特数量,也就是单位时间内信号变化的次数。它通常用波特(baud)来表示,常见的波特率有9600、19200、115200等。波特率决定了数据在信道中传输的速率。

串口传输速率(Serial Data Rate):串口传输速率是指串行通信中实际传输的数据速率,通常以每秒钟传输的比特数量(bits per second,bps)来表示。串口传输速率取决于波特率以及其他因素,如数据位数、校验位和停止位等。

关系:
在理想情况下,串口传输速率通常等于波特率乘以每个字符传输的比特数。例如,如果波特率为9600,每个字符传输的比特数为8(包括数据位、校验位和停止位),那么串口传输速率就是9600 * 8 = 76800 bps。

但是,在实际情况下,串口传输速率可能会受到各种因素的影响而略有偏差,包括硬件限制、通信协议的开销、数据压缩等。因此,串口传输速率不总是严格等于波特率乘以每个字符传输的比特数,但它们之间有一定的相关性。

在串口通信中,通常使用标准的波特率来设置通信速率。以下是一些常见的串口传输速率和对应的波特率:

9600 bps 的串口传输速率对应 9600 波特
19200 bps 的串口传输速率对应 19200 波特
38400 bps 的串口传输速率对应 38400 波特
57600 bps 的串口传输速率对应 57600 波特
115200 bps 的串口传输速率对应 115200 波特
这些速率是常见的,但在实际应用中,还可以使用其他不同的波特率,具体取决于通信设备的支持和通信需求。

要计算每种波特率的串口每秒可以传输多少字节,我们需要考虑每个字符所占的比特数以及每秒钟的传输速率。通常,每个字符包括数据位、校验位和停止位。

例如,对于常见的波特率 9600 波特:

每个字符包含 8 个数据位 + 1 个校验位(通常是奇偶校验,所以一个比特)+ 1 个停止位,总共占用 10 个比特。
9600 波特表示每秒钟传输 9600 个比特。
因此,每秒钟可以传输的字符数可以计算为:每秒传输的字符数=波特率/每个字符的比特数
对于 9600 波特的情况:每秒传输的字符数=9600/10=960 字符/秒

串口的波特率是指每秒钟传输的比特数。而一个字节是8个比特,所以可以根据波特率计算出每秒可以传输的字节数。
计算公式为:每秒传输字节数 = 波特率 / 8
例如,如果串口的波特率是9600,那么每秒传输的字节数为9600 / 8 = 1200 字节。

如何计算一个文件通过串口传输需要多长时间?
我们可以使用以下公式来计算传输时间:
传输时间 = 文件大小 / 传输速率
示例:
若波特率为115200的串口的每个字符包含 8 个数据位 + 1 个校验位(通常是奇偶校验,所以一个比特)+ 1 个停止位,传输1MB的文件需要多长时间?

文件大小:1MB = 1 * 1024 * 1024 Bytes = 1,048,576 Bytes
传输速率:115200 bps(bits per second)
每个字符包含 8 个数据位 + 1 个校验位 + 1 个停止位,总共占用 10 个比特。
需要进行单位转换,将文件大小从字节转换为位:
1,048,576 Bytes * 8 bits/Byte = 8,388,608 bits(此处计算有误,请继续⬇️观看)

将这两个值代入计算公式:
传输时间 = 8,388,608 bits / 115200 / 10 bps = 72.812 秒(此处计算有误,请继续⬇️观看)

所以,1MB的文件通过波特率为115200的串口传输需要72.812 秒。(此处计算有误,请继续⬇️观看)

若有错误,请各位大佬评论区指点,感谢指导与观看。


以下为本人根据评论区大佬对博客进行修正。

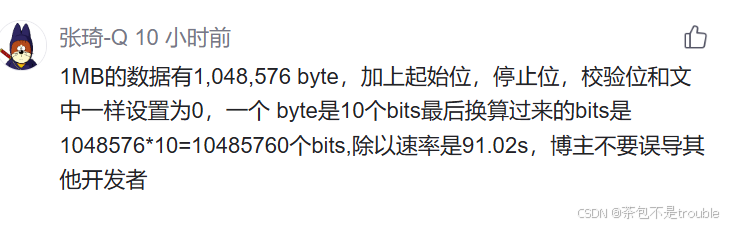

根据博主张琦-Q的评论,我再次反思了我的计算是否存在错误。对此进行纠正。
在这里插入图片描述
波特率 = 115200 bps
每个字符 = 8 个数据位 + 1 个校验位 + 1 个停止位 = 10 比特
文件大小 = 1 MB = 1024 KB = 1024 * 1024 字节
每个字节对应一个字符(数据位部分)
传输1 MB的文件所需时间 = 传输每个字符的时间 * 总字符数
1_byte_time = 10bit/115200bps
1_MB_time = 1_byte_time×1024 ×1024 = 10×024×1024/115200≈91.02s
再次感谢细心的张琦Q的纠正~🙏🙏
