Petalinux工具编译生成boot和kernel等流程

Petalinux工具编译生成boot和kernel等流程

简述：使用petalinux工具生成系统文件UBOOT.BIN和image.ub等。
1.进入/zynq/目录设置petalinux环境（petalinux已经安装好）
$source /opt/pkg/petalinux/settings.sh
$petalinux-util --webtalk off
2.设置ubuntu环境变量
2.1当前用户临时起作用
$exportPATH=$PATH:/opt/pkg/petalinux/tools/common/petalinux/bin/
2.2对所有用户生效且永久
sudo vi /etc/profile
在最后一行增加语句：
export PATH=$PATH:/opt/pkg/petalinux/tools/common/petalinux/bin/
保存退出
马上生效：source /etc/profile
2.3对当前用户永久生效
修改~/.bashrc文件，操作如上
2.4对当前用户永久生效
修改~/.bash_profile，操作如上
3.创建工程文件
$petalinux-create --type project --template zynq --name project_name
进入工程文件夹
cd project_name

4.导入硬件hdf文件进行配置
.hdf文件由vivado和sdk软件导出

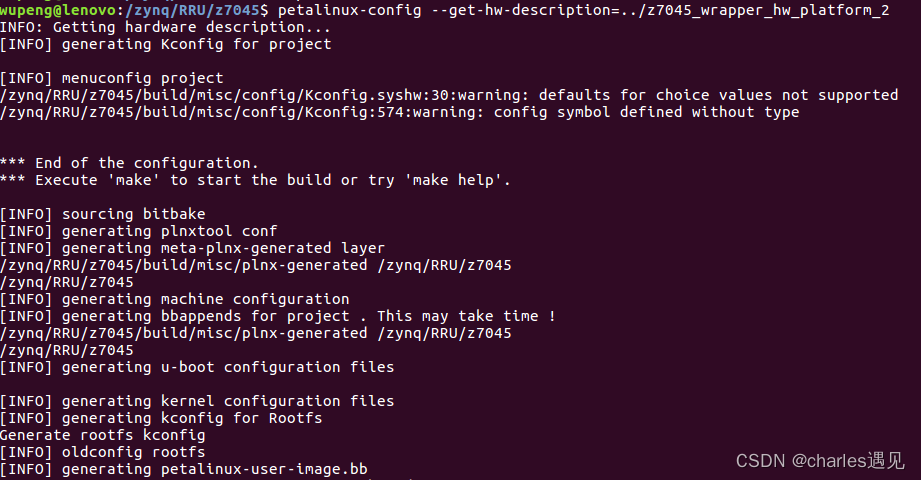

$petalinux-config --get-hw-description=.hdf文件所在目录

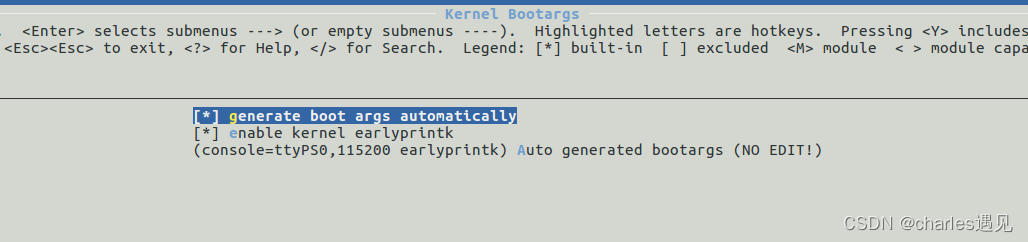

进行以下配置（u-boot、kernel、serial一定要去查看）

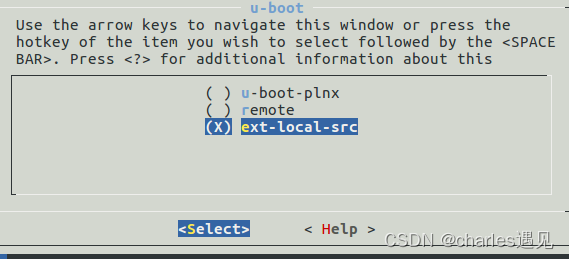

uboot本地路径:
/petalinux-v2017.2-open_components/components/u-boot-plnx
此目录下的./drivers/mtd/spi/spi_flash_ids.c文件修改过，为了适应SPI_ID
uboot启动参数设置：可以在里面配置部分参数

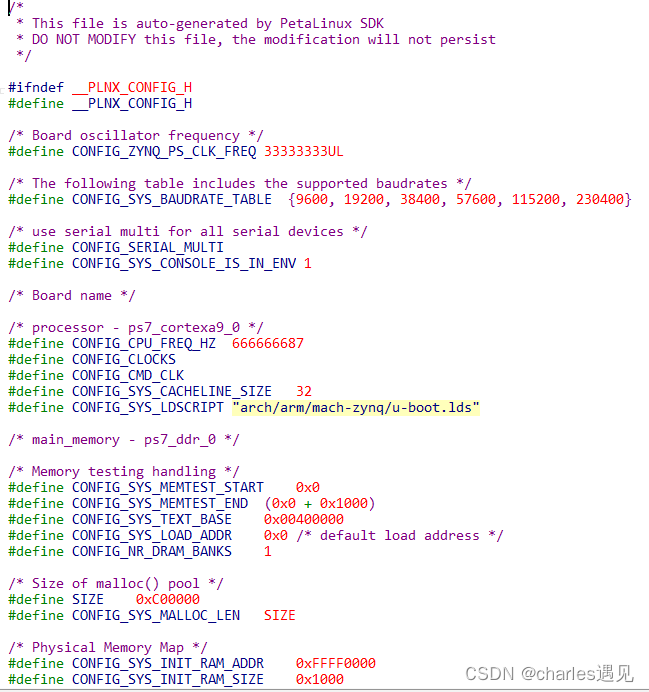

u-boot-plnx/include/configs/ platform-auto.h:
/工程名/project-spec/meta-plnx-generated/recipes-bsp/u-boot/configs/platform-auto.h

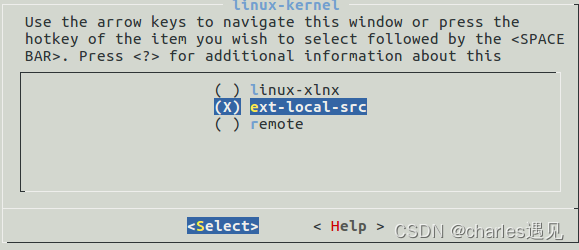

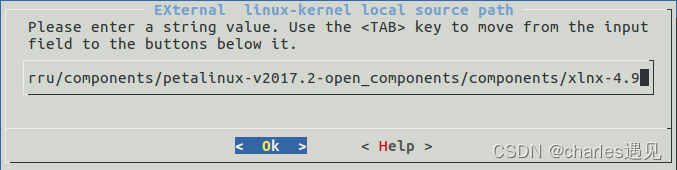

kernel本地路径:
petalinux-v2017.2-open_components/components/xlnx-4.9
此路径下的./drivers/mtd/spi-nor/spi-nor.c文件修改过，为了适配SPI_ID

串口配置（必须看）

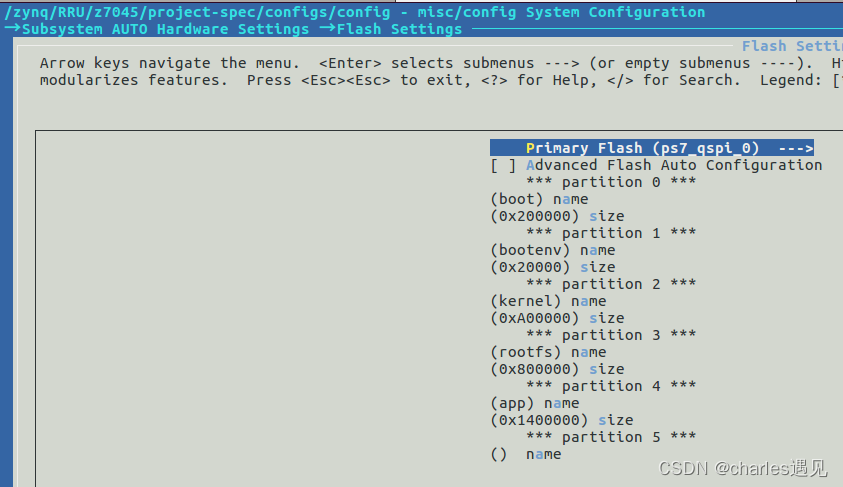

Flash分区(默认)

0x0-0x500000 : “boot”
0x500000-0x520000 : “bootenv”
0x520000-0xfa0000 : “kernel”
tftp配置

Save后退出，出现以下打印则为正确。

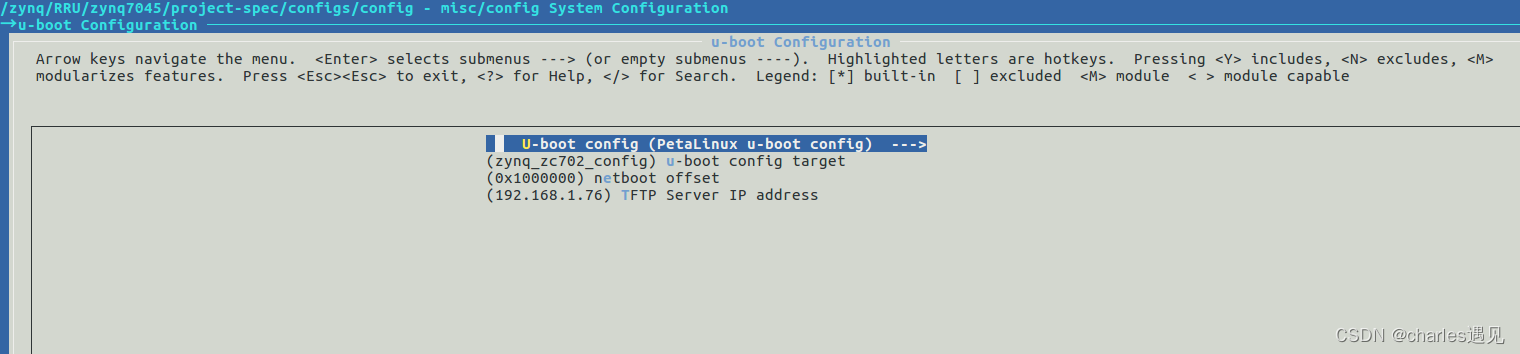

5.配置uboot（一般保持默认配置）
petalinux-config -c u-boot
6.配置kernel（一般保持默认配置）
petalinux-config -c kernel
支持一些MTD、使能ubi、ubifs等
7.配置文件系统（一般保持默认配置）
petalinux-config -c rootfs
配置一些基础库和工具链（部分需要联网）
8.修改设备树文件(根据原理图、驱动需求修改)
设备树简称DT，是用来描述硬件的数据结构。它可以由操作系统如linux读取，这样可以将操作系统与机器硬件分离，而不必对机器对机器硬件的细节进行硬编码。
linux使用DT的基本功能包括：平台识别、运行时配置（如boottargs）和设备节点填充。
/zynq/xc7z045/project-spec/meta-user/recipes-bsp/device-tree/files/system-user.dtsi

9.编译全部亦可单独编译

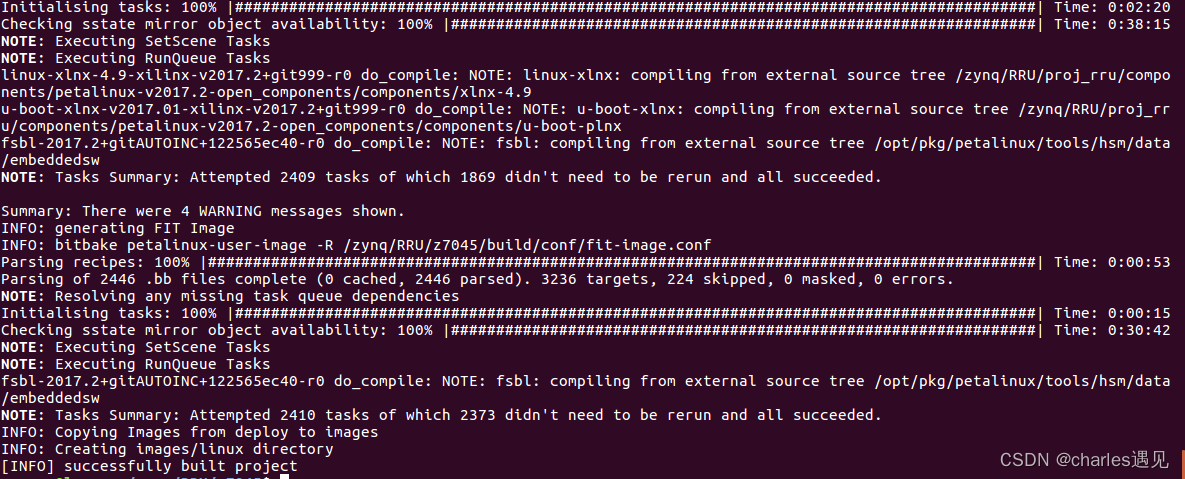

petalinux-build
petalinux-build -c u-boot/kernel/rootfs

10.打包成BOOT.BIN文件

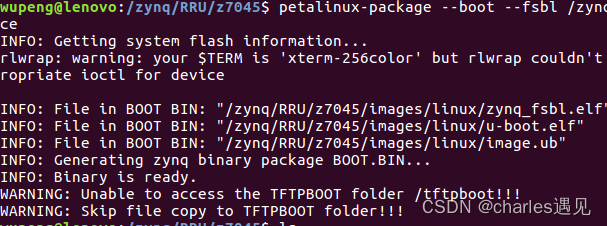

petalinux-package --boot --fsbl /zynq/xc7z045/images/linux/zynq_fsbl.elf --u-boot --fpga /zynq/xc7z045/images/linux/z7045_wrapper.bit --kernel --force
此处不需要–fpga /zynq/xc7z045/images/linux/z7045_wrapper.bit（文件过大，打包失败）
使用命令：
petalinux-package --boot --fsbl /zynq/xc7z045/images/linux/zynq_fsbl.elf --u-boot --kernel --force

11.测试
petalinux模拟器运行u-boot\kernel

petalinux-boot --qemu --prebuilt 2

petalinux-boot --qemu --prebuilt 3 (上一版本运行成功) ctrl +A 放开后再按X退出
12.通过SDK工具烧录
先将打包的BOOT.BIN文件拷贝到共享文件夹中，然后进行烧录。

压缩bitstream文件Vivado操作
1.点击IMPLEMENTATION->Open Implemented Design

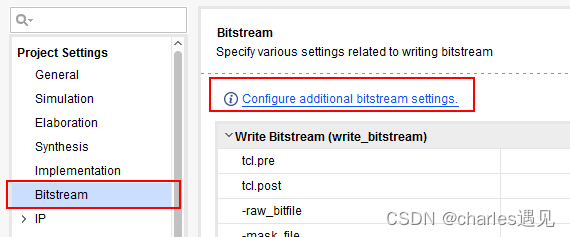

2.Tools->Setting->Bitstream
Configure additional bitstream settings.

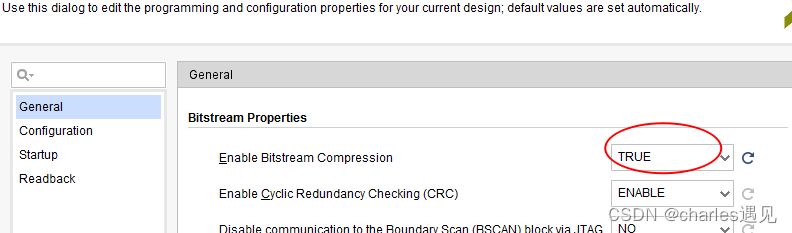

3.修改Enable Bitstream Compression为TRUE,保存到约束文件.xdc中
