采用LM1875组成的各种功放电路

LM1875是美国国半公司研发的一款功放集成块，它具有外围电路少、不失真功率大、单双电源均能工作，并且电路内自备过载、过热及抑制反向电势的安全工作区保护(感性负载)，是高中档音响中理想的电路。合应用在音频放大，伺服放大，桥路放大，测试系统中的功率放大。本文将介绍LM1875组成的各种功放电路。

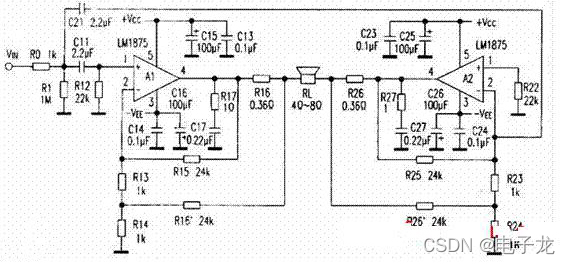

1.直流负反馈BTL功放电路
LM1875功率放大器电路简单，音色优美，具有胆机音色。用其制作的功率放大器，在正负25V电压下输出功率可达25W，为了输出更大的功率，可以接成BTL电路。以下电路输出功率超过60W(8欧喇叭)，是设计成的电流负反馈电路，音色更优美。另外，本板主推荐将图1中的C11和C21取消，而在输入端加电容(将C11改在此处).将电路改成直流放大器，效果会更好。

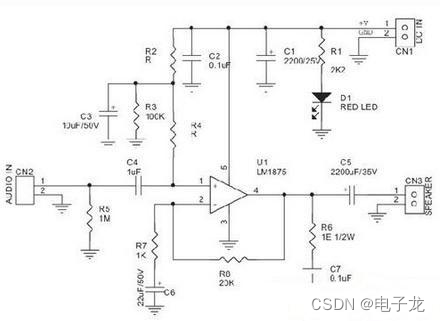

2.20W单电源功放电路

电路如图2所示，LM1875单电源供电与双电源供电的基本工作原理相同，不同之处在于：单电源供电时，采用R1、R2分压，取1/2VCC作为偏置电压经过R3加到1脚，使输出电压以1/2VCC为基准上下变化，因此可以获得最大的动态范围。

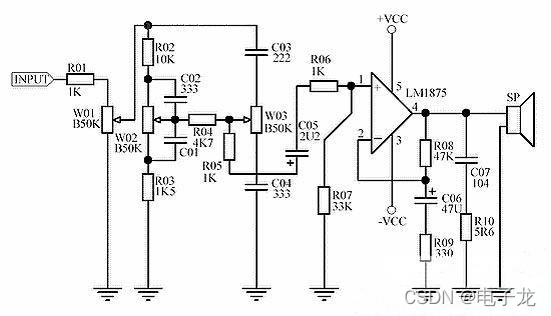

3.带高低音调节的LM1875功放电路

电路由一个高低音分别控制的衰减式音调控制电路和LM1875放大电路以及电源供电电路三大部分组成。

音调部分采用的是高低音分别控制的衰减式音调电路，其中的R02，R03，C02，C01，W02组成低音控制电路;C03，C04，W03组成高音控制电路;R04为隔离电阻，W01为音量控制器，调节放大器的音量大小，C05为隔直电容，防止后级的LM1875直流电位对前级音调电路的影响。放大电路主要采用LM1875，由 1875，R08，R09，C066等组成，电路的放大倍数由R08与R09的比值决定，C06用于稳定LM1875的第4脚直流零电位的漂移，但是对音质有一定的影响，C07，R10的作用是防止放大器产生低频自激。本放大器的负载阻抗为4→16Ω。

电源部分

为了保证放音质量，电源变压器的输出功率不得低于80W，输出电压为2*25V，滤波电容采用2个2200μF/25V电解电容并联，正负电源共用4个2200μF/25V的电容，两个104的独石电容是高频滤波电容，有利于放大器的音质。

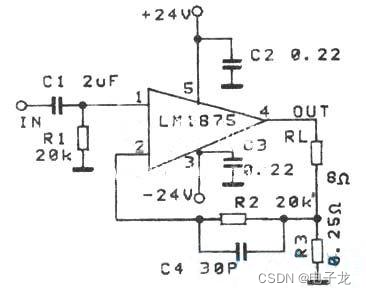

4.电流反馈型功放电路

电流型功放听感较好，采用功放集成电路LM1875的电流型功放电路如图5所示。图中，与扬声器RL串联的电阻R3阻值很小，流过扬声器的电流流过R3，在其两端产生的取样反馈电压与输出电流成正比。将R3上形成的电压经R2送到放大器的反馈输入端，组成电流负反馈，使放大器的输出阻抗升高，同时降低阻尼系数。电路中取消了所谓的茹贝尔网络，仅用C4作超前补偿。R2的设置虽然使输出反馈电流不能百分之百反馈到负向输入端，但却防止了大反馈量对输入端产生的有害影响;同时，也使正负输入端的偏置得到平衡，消除输出端的直流偏移。

先在③、⑤脚焊上两只小型0.22uF电容，把它们的另一端焊在一起作为接地端。有关接地的电阻，均弯折后焊在这一点上。±24V电源线和输出线直接焊在有关脚上。将输入端对地交流短路，在RL扬声器位置上焊一只10Ω电阻，通电测试输出端对地电压。如小于100毫伏且半小时后基本无偏移，即可断开输入短路线、接上扬声器。
