LED发光二极管选型

对于驱动电路,电流小的可以直接使用I/O口,大电流可以使用三极管驱动。

有两个参数选型我们常常会跟着感觉走,记录并提醒自己。

1.压降;

关于压降,数据手册总会给出这样的值。

我该选哪个?2.0V是电流20MA时的典型值,我需要10ma,压降是多少?

这张图或许对我们有帮助,但我以前好像没关注过。

2.LED 寿命曲线

询问LED厂商时,得到的回复是:我们LED在一般情况下能使用XXXXXh。

那我们的使用情况是不是一般情况呢,这个一般情况数值对我们有啥参考意义呢,光衰到多少算能使用呢。

所以我们需要LED 寿命曲线,这个数据手册上一般不会体现,需要找厂家要,有时厂家会给出我们对应电流和使用温度的寿命曲线,这样我们可以直接查找。

厂家有时会给出1000小时光衰,我们需要根据该数据估算LED使用寿命。

 假定1000小时光衰光衰率为n%,

50%光衰公式:t=1000*ln0.5/ln(1-n%)

30%光衰公式:t=1000*ln0.7/ln(1-n%)

举个例子:电源指示灯

假定电源是5V,LED是红灯,我需要导通电流在10MA,则压降为1.8V,计算出限流电阻为:(5-1.8)/10*10^(-3)=320Ω。

假定厂家给出LED在10MA,25℃时,1000h光衰为2%,则L70(光衰30%)使用时间为:t=1000*ln0.7/ln(1-2%)=17657h.

当然 LED灯的使用寿命不仅与电流还与使用温度有关,温度越高使用寿命越低,所以只能大致估算使用寿命。

最近由于工作了,疏于更新。由此也能看出,其实工作以后自己总结的内容和时间都会变少,所以希望大家珍惜在学校的时间和资源,将知识夯实,这样在工作中才能变得更主动。
前几天看到了记得诚关于二极管总结,觉得很受用,因此我将对比实际的datasheet,整理一些二极管的类型和特性。

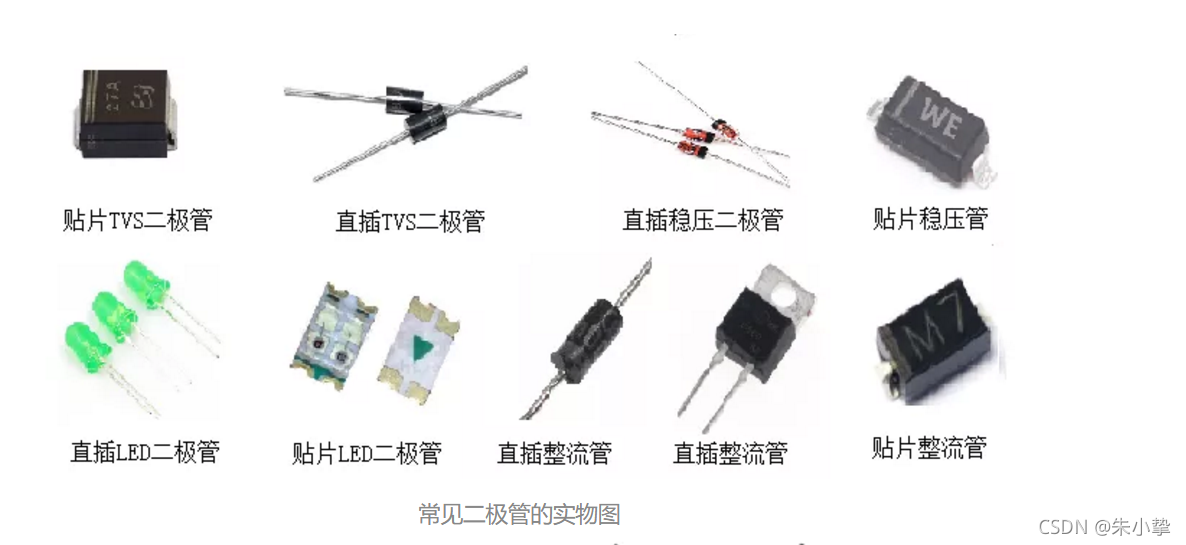

在这里插入图片描述

在这里插入图片描述

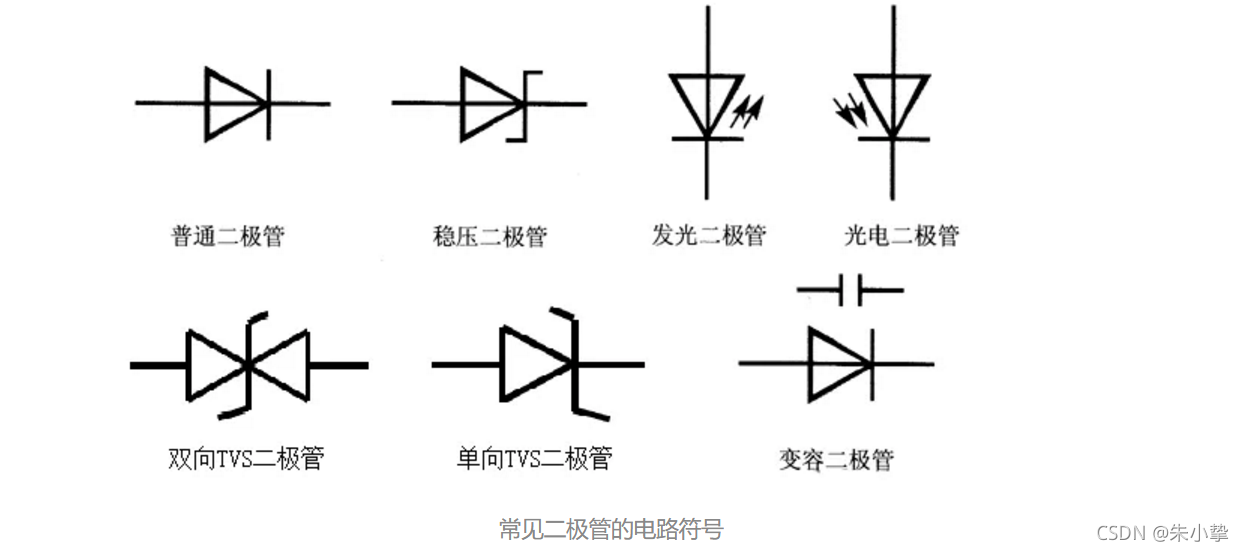

首先不同二极管的原理图的区别在于那个表示PN结的直线或者折线,而这根线往往与二极管本身的曲线特性相关

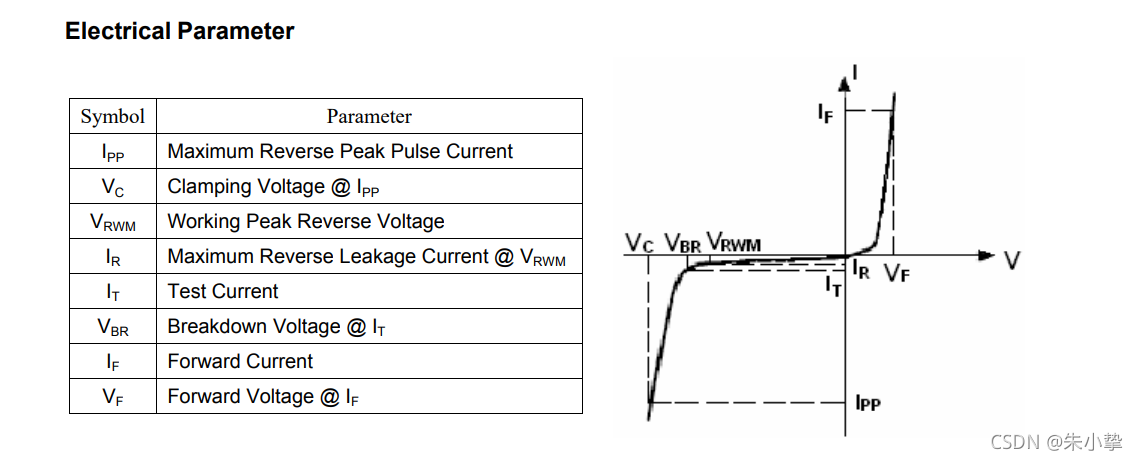

我可以举个简单的例子,比如TVS BV05C的伏安曲线特性如下图

在这里插入图片描述

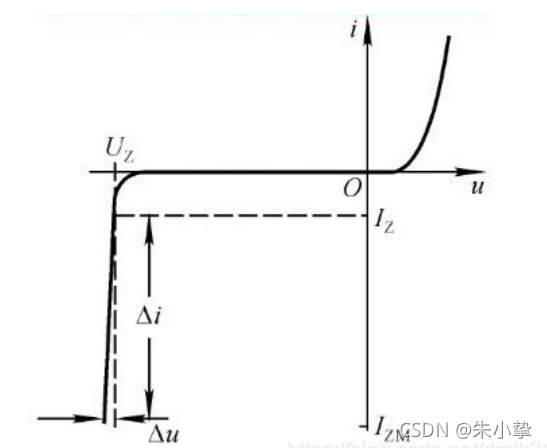

是不是觉得和TVS 的原理图示意图一样。下图是稳压二极管的伏安特性,看起来是不是比TVS的伏安特性曲线更抖,有了这一步以后,我们去记忆二极管的伏安特性曲线更好记忆,画原理图也更容易理解。

在这里插入图片描述

二极管可以根据电路中的作用和结构进行区分。

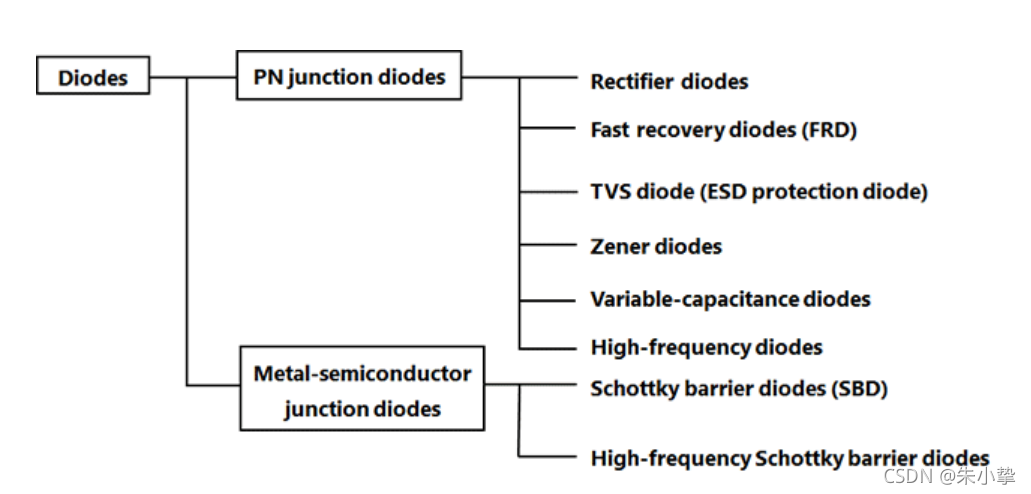

这是东芝官网对于二极管的区分

在这里插入图片描述
一、普通二极管
普通二极管主要是利用其正向导通,反向截止的特性,运用在电路中,对于大多数二极管的选型,都应该注意以下几点特性:
1、正向导通压降:管压降就其本质而言还是一个电阻,只是导通的时候电阻很小,不导通的时候接近无穷大,而导通时候的电阻会分担一定的电压,所以叫管压降。二极管低于该值不会导通,该值与二极管材料类型有关,比如 硅二极管(不发光类型)正向管压降0.7V,锗管正向管压降为0.3V,肖特基二极管为0.5v,发光二极管正向管压降会随不同发光颜色而不同。
2、额定电流最大正向电流IF:额定电流IF指二极管长期运行时,根据运行温升折算出来的平均电流值。二极管长期连续工作时,允许通过的最大正向平均电流值,其值与PN结面积及外部散热条件等有关。因为电流通过管子时会使管芯发热,温度上升,温度超过容许限度(硅管为141左右,锗管为90左右)时,就会使管芯过热而损坏。

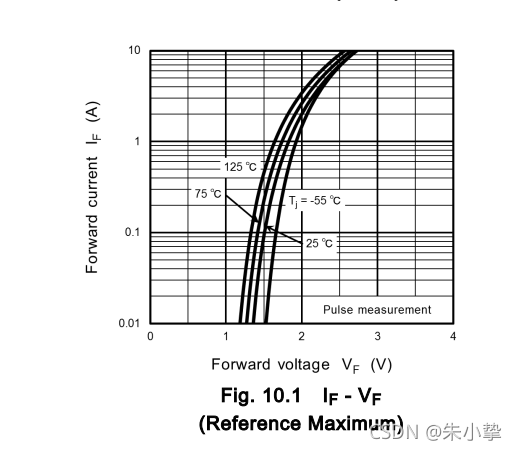

而正向电流IF往往与正向电压VF息息相关,我们可以通过东芝的CF101MA二极管看到这颗料伏安特性的变化,当然温度也会影响该伏安特性曲线。在这里插入图片描述
3、最大浪涌电流IFSM:运行流过的过量的正向电流。不是正常的电流,而是瞬间电流,这个值相当大。在这里插入图片描述
很明显可以看到二极管可以走过的最大浪涌电流,但是必须是短时间内,否则会被烧坏。
4、反向电流(漏电流)IR外加反向电压不超过一定范围时,通过二极管的电流是少数载流子漂移运动所形成反向电流。 由于反向电流很小,二极管处于截止状态。 这个反向电流又称为反向饱和电流或漏电流,二极管的反向饱和电流受温度影响很大。

在这里插入图片描述

三、整流二极管

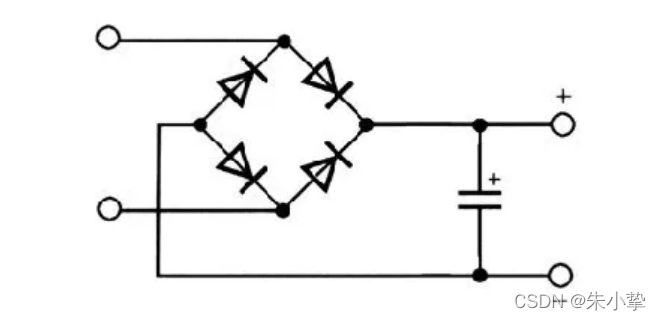

整流二极管一般正向电流比较大,1A以上。多为平面型硅二极管,用于各种电源整流电路中。在一些高压电流比较大的输入电源,如果需要防反二极管,也是用整流二极管。应用比较多的就是AC/DC如下图。

而整流二极管重要参数
1、最大平均整流电流IF上面已经提及,虽然叫法不一样但是原理都是一样的。指二极管长期工作时允许通过的最大正向平均电流。. 该电流由PN结的结面积和散热条件决定。使用时应注意通过二极管的平均电流不能大于此值,并要满足散热条件。例如1N4000系列二极管的IF为1A。
2、最高反向工作电压VR:指二极管两端允许施加的最大反向电压。. 若大于此值,则反向电流 (IR)剧增,二极管的单向导电性被破坏,从而 引起反向击穿。. 通常取反向击穿电压 (VB)的一半作为 (VR)。. 例如1N4001的VR为50V,1N4007的VR为1000V.
3、工作频率fm:它是二极管在正常情况下的工作频率。主要由PN结的结电容及扩散电容or反向恢复时间Trr决定,若工作频率超过fm,则二极管的单向导电性能将不能很好地体现。例如1N4000系列二极管的fm为3kHz。

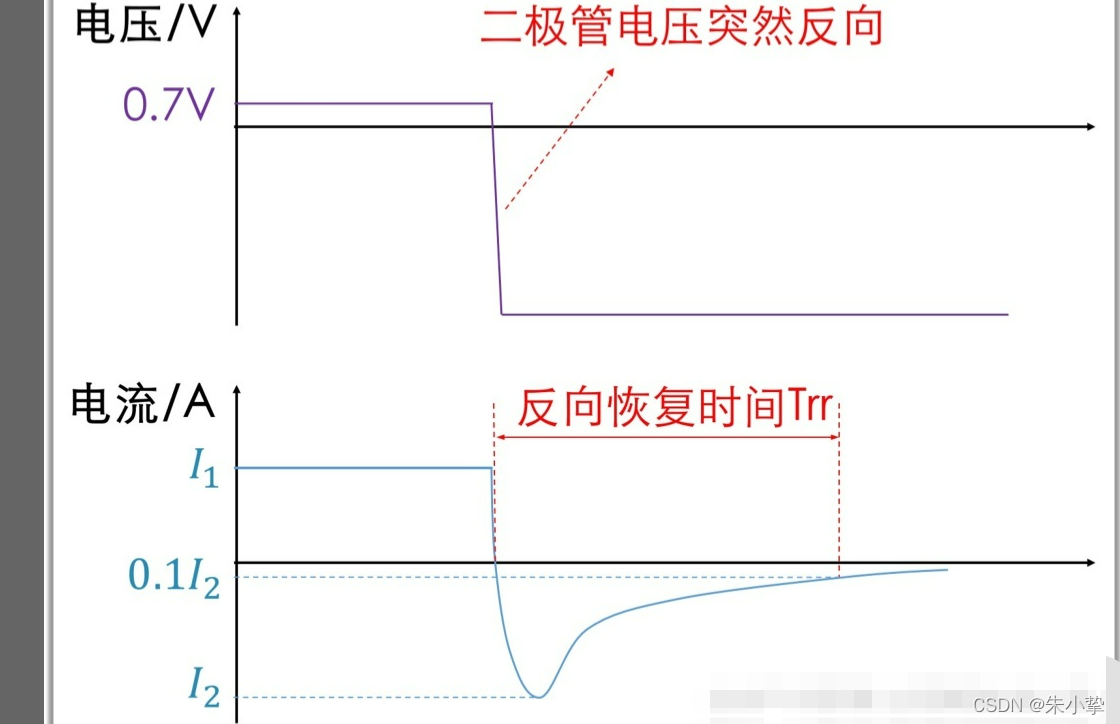

4、反向恢复时间Trr :实际应用中的二极管,在电压突然反向时,二极管电流并不是很快减小到0,而是会有比较大的反向电流存在,这个反向电流降低到最大值的0.1倍所需的时间,就是反向恢复时间。在这里插入图片描述

(如果结电容太大,工作频率高不了。因为频率越高,电容的阻抗越低,信号都从电容直接过去了,二极管失去了反向截止的作用。如果反向恢复时间太大,工作频率也高不了。因为频率越高,电压翻转越快,反偏之后反向电流还没恢复,电压又变了,二极管也失去了反向截止的作用。所以,总的来说,结电容和反向恢复时间,都会影响二极管的最高工作频率。具体由谁决定,那看谁的影响更大。)
肖特基二极管的反向恢复时间很短,所以其工作频率由结电容决定。PN结二极管,其反向恢复时间的影响远大于结电容的影响,结电容一般也就几十pF,因此其最高工作频率由反向恢复时间决定。而与此同时,我们知道,肖特基二极管与PN结二极管相比,肖特基速度是最快的,可以工作在更高的频率。

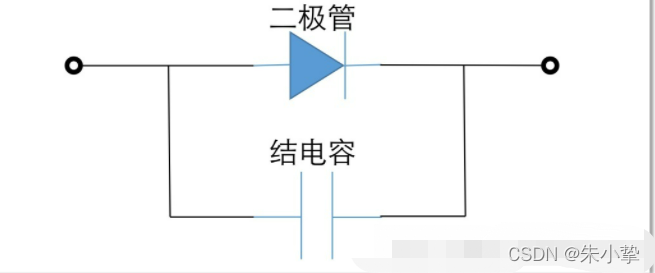

5、结电容CT:二极管会存在寄生电容,这个电容主要就是结电容,这是简单的二极管模型。在这里插入图片描述

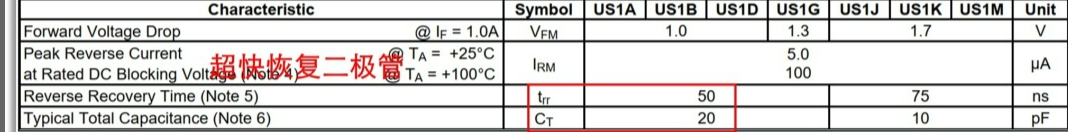

下图为datasheet中反向恢复时间和结电容大小:

在这里插入图片描述
四、稳压二极管
稳压二极管又叫齐纳二极管,利用pn结反向击穿状态,其电流在很大范围内变化,但是电压不变的特性,起到稳压作用的二极管。

 在这里插入图片描述


五、肖特基二极管
六 、快恢复二极管
Fast Recovery Diode FRD(快速恢复二极管)快速恢复二极管的结构和功能与整流二极管相同。整流二极管用于500Hz以下的低频应用,而FRD则用于从几千赫兹到100kHz的高频开关。因此,二极管具有反向恢复时间(trr)很短的特性,这对高速开关非常重要。
七、检波二极管
八、开关二极管
九、可变电容二极管

在这里插入图片描述

测量二极管的电压

测量结果(点亮就是包含限流电阻,没点亮就是没有包含限流电阻,都没按下开关

在这里插入图片描述

LED芯片的重要参数
1、正向工作电流If:
它是指发光二极体正常发光时的正向电流值。在实际使用中应根据需要选择IF在0.6·IFm以下。
2、正向工作电压VF:
参数表中给出的工作电压是在给定的正向电流下得到的。一般是在IF=20mA时测得的。发光二极体正向工作电压VF在1.4~3V。在外界温度升高时,VF将下降。
3、V-I特性:
发光二极体的电压与电流的关系,在正向电压正小于某一值(叫阈值)时,电流极小,不发光。当电压超过某一值后,正向电流随电压迅速增加,发光。
4、发光强度IV:
发光二极体的发光强度通常是指法线(对圆柱形发光管是指其轴线)方向上的发光强度。若在该方向上辐射强度为(1/683)W/sr时,则发光1坎德拉(符号为cd)。由于一般LED的发光二极管强度小,所以发光强度常用烛光(坎德拉,mcd)作单位。
5、LED的发光角度:-90°-+90°
6、光谱半宽度Δλ:
它表示发光管的光谱纯度。
7、半值角θ1/2和视角:
θ1/2是指发光强度值为轴向强度值一半的方向与发光轴向(法向)的夹角。
8、全形:
根据LED发光立体角换算出的角度,也叫平面角。
9、视角:
指LED发光的最大角度,根据视角不同,应用也不同,也叫光强角。
10、半形:
法向0°与最大发光强度值/2之间的夹角。严格上来说,是最大发光强度值与最大发光强度值/2所对应的夹角。LED的封装技术导致最大发光角度并不是法向0°的光强值,引入偏差角,指得是最大发光强度对应的角度与法向0°之间的夹角。
11、最大正向直流电流IFm:
允许加的最大的正向直流电流。超过此值可损坏二极体。
12、最大反向电压VRm:
所允许加的最大反向电压即击穿电压。超过此值,发光二极体可能被击穿损坏。
13、工作环境topm:
发光二极体可正常工作的环境温度范围。低于或高于此温度范围,发光二极体将不能正常工作,效率大大降低。
14、允许功耗Pm:
允许加于LED两端正向直流电压与流过它的电流之积的最大值。超过此值,LED发热、损坏。

电子设计小知识点汇总-发光二极管篇
发光二极管在电路中,常作为指示接在电路的电源上观察电路上电是否正确,接在单片机上观看程序是否正常工作等各项工作,选型常关注一下几个方面
1、颜色:

2、封装:有贴片的,插装的
3、正向电压:正向电流为规定值时,正负极产生的压降,用Vf表示,正常工作电压分担到二极管不得超过正向电压。
4、正向电流:正常工作时的电流
5、反向电压VR:LED两端所允许加的最大反向电压。
6、功耗:允许加于LED两端正向电流电压与流过它的电流之积的最大值
7、光强:坎德拉
8、工作温度
9、使用寿命
发光二极管在使用时需要串联一个电阻(根据供电电压和二极管的允许工作电流,加电阻后限制电路电流至二极管正常工作电流范围内(常见10k,4.7k),限制电流一般不超过其正向电流,电流大,亮度高,电流小,亮度低。
单片机上接指示二极管,一般如下图:
