51示波器输出方波

首先应该先初始化，打开定时器并确定其工作方式
void init()
{
TMOD = 0x01; //确定定时器的工作方式
TH0 = 0xff; //给累加器赋初值
TL0 = 0xf7; //给累加器赋初值
ET0 = 1; //允许定时器0中断
TR0 = 1; //打开定时器中断
EA = 1; //打开总中断
}
接下来就是确定，当发生中断的时候需要做什么，这里我用的是每溢出一次，让P0口的状态改变一次，从而输出方波
void timer0() interrupt 1
{
static uchar i=0; //定义静态变量i 对溢出次数进行累加
TH0 = 0xff;
TL0 = 0xf7;
i++;
if(i>100) //周期是溢出100次
i=0;
if(i>50) //i>50(半个周期)输出高电平
P0 = 1;
Else //i<50(半个周期)输出低电平
P0 = 0; }

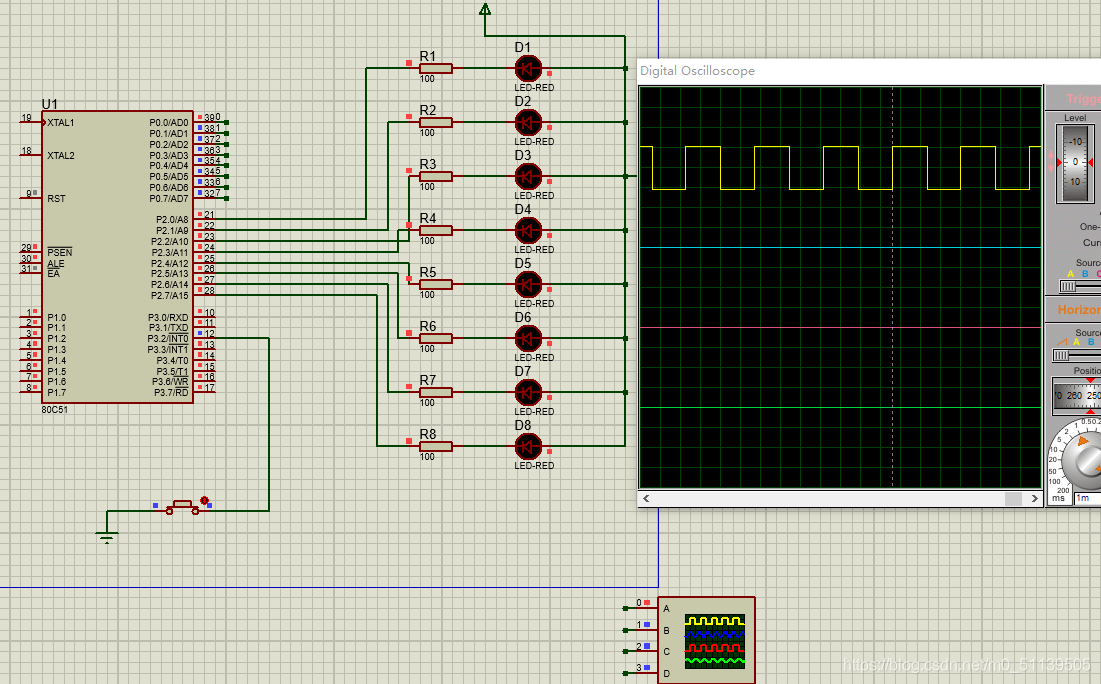

通过定时器定时把一段时间分成很多片段，一段时间位高电平，一段时间为低电平，最后再连接示波器就可以在示波器上显示出方波。也称PWM

#include <reg52.h>
#define uchar unsigned char
#define uint  unsigned int
sbit K1=P3^2;

void delay(int i)
{
 while(i--);

}
void init()
{
	TMOD = 0x01;
	TH0 = 0xff;
	TL0 = 0xf7;
	ET0 = 1;
	TR0 = 1;
	EA = 1;
}




void main()
{	 init();
	while(1);
}

void timer0() interrupt 1
{	 static uchar i=0;
     TH0 = 0xff;
     TL0 = 0xf7;
	  i++;
	  if(i>100)
	  i=0;
	  if(i>50)
     P0 = 1;
	 else
	 P0 = 0;
}
