STC单片机——PCA介绍及使用

一、介绍

• PCA是可编程计算器整列
  是STC单片机内部集成外设，很多时候以CCP/PCA放在一起描述，CCP：捕获，比较，脉冲调剂。
• 4种工作模式
  上升/下降沿捕获、软件定时器、高速脉冲输出（用于输出频率值比较高的脉冲信号场合）和可调脉冲输出（PWM）。
• STC8A8K64S4A12单片机有4路独立的PCA

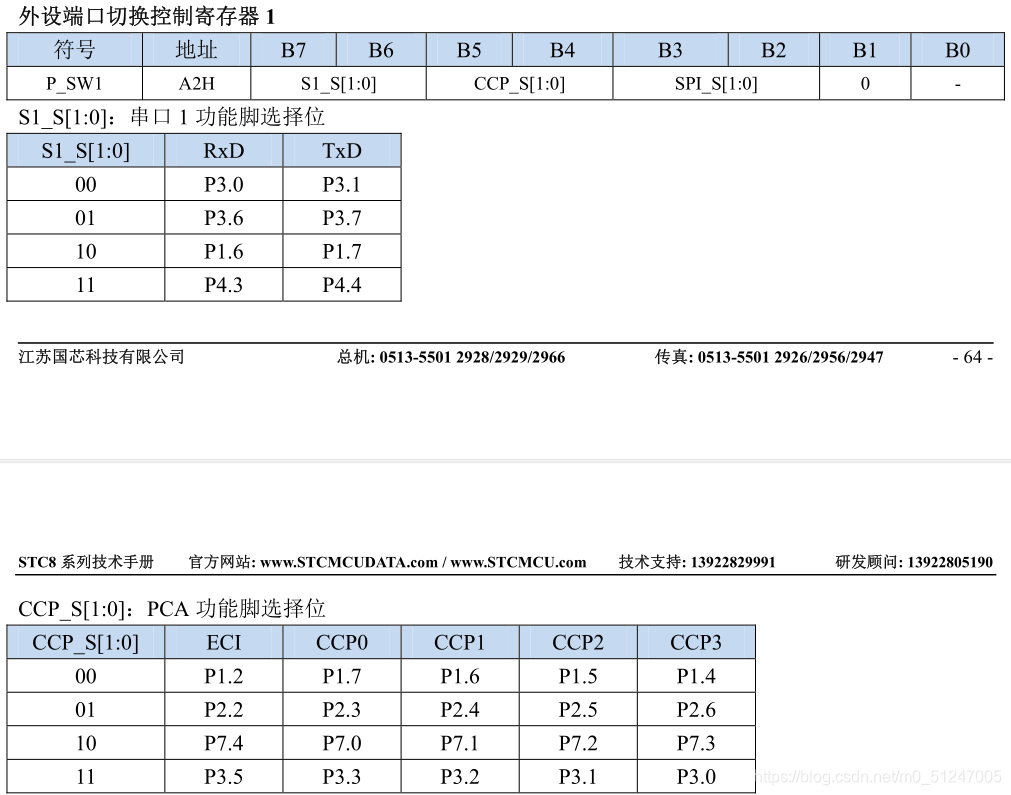

  每路有4个gpio供使用（4选1，只能生效一个）


二、4种模式

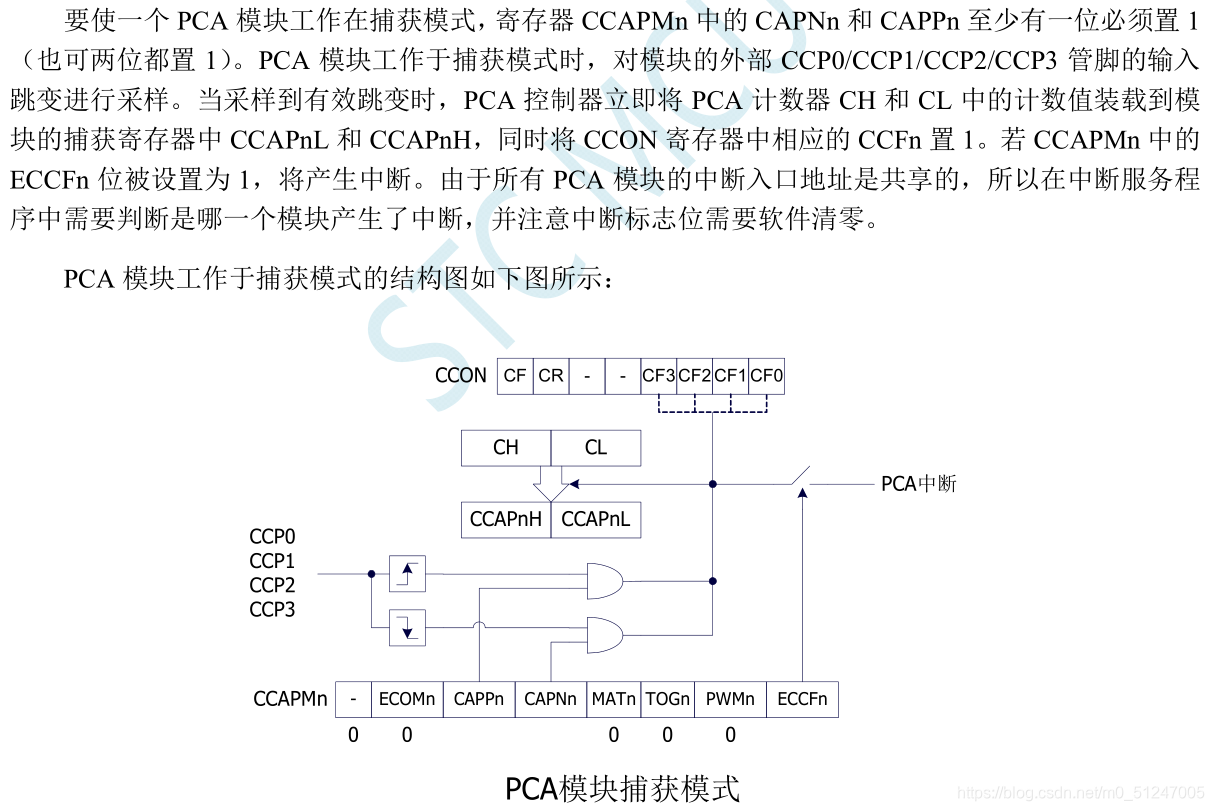

2.1、捕获模式

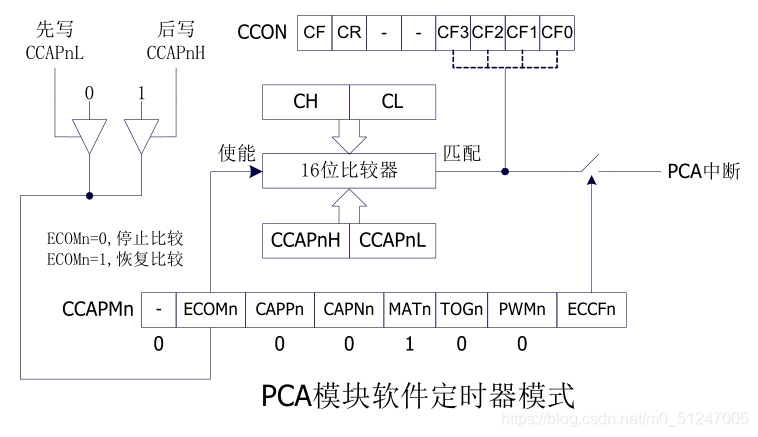

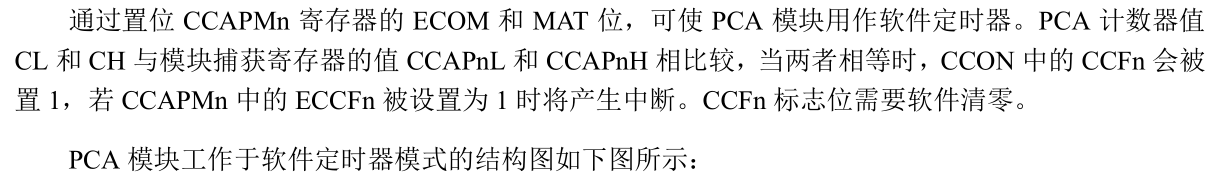

2.2、软件定时器模式

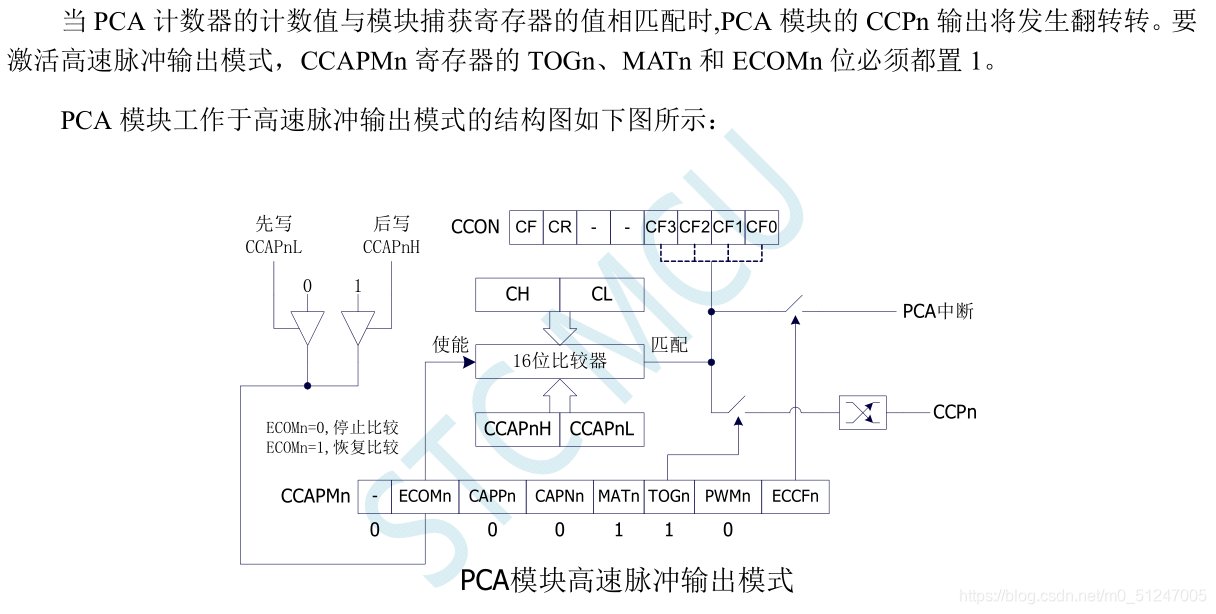

2.3、高速脉冲输出模式

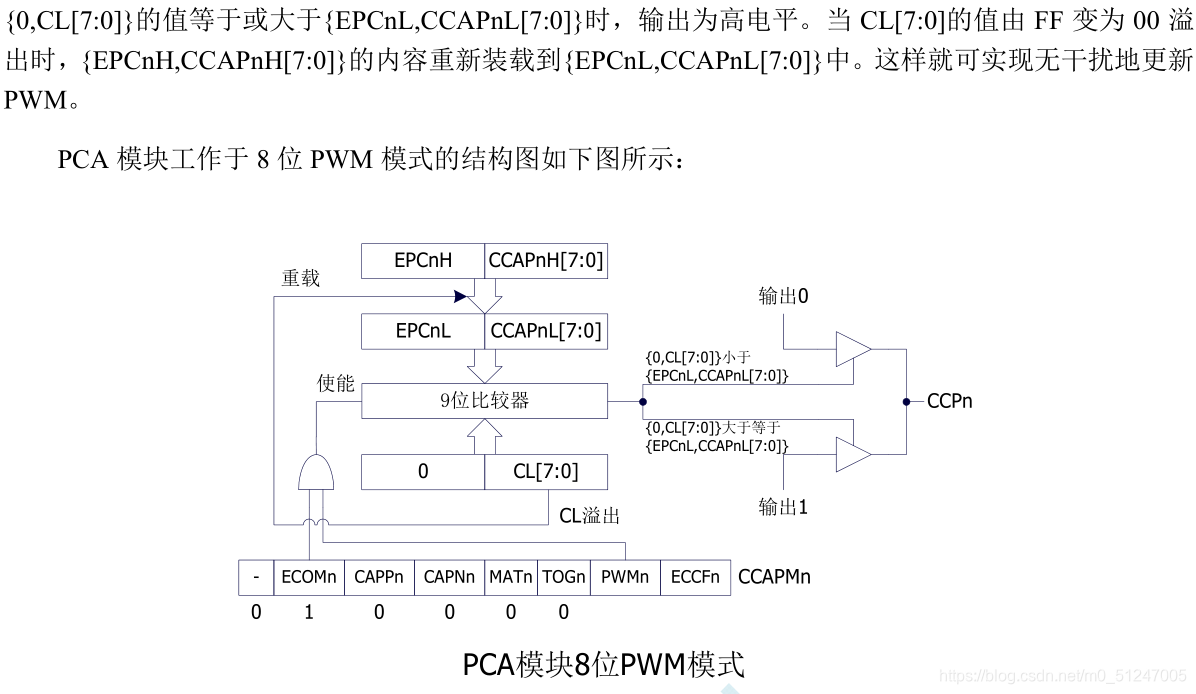

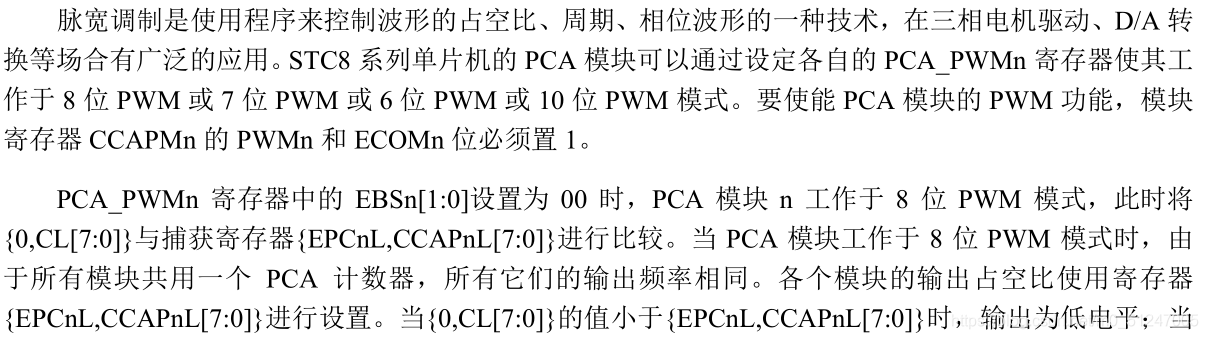

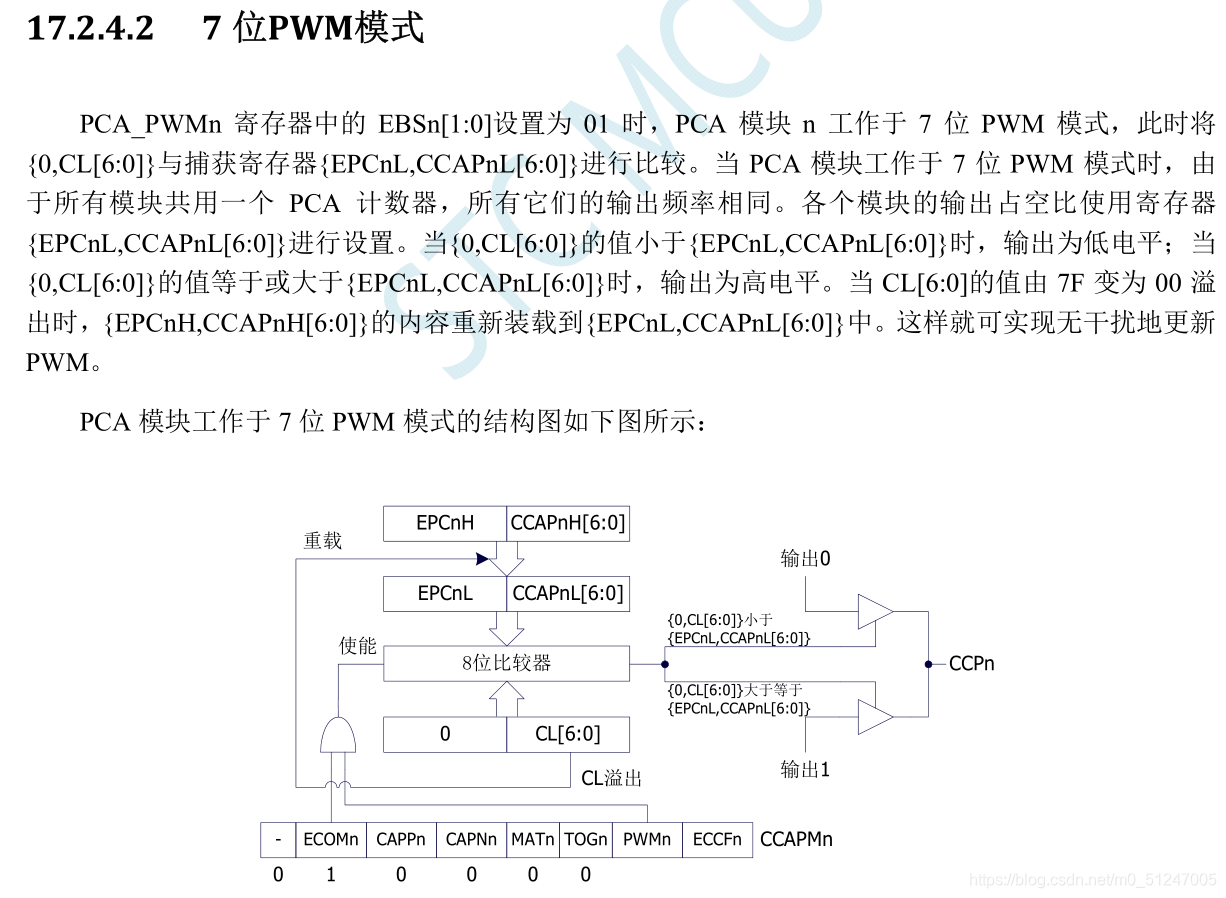

2.4、PWM

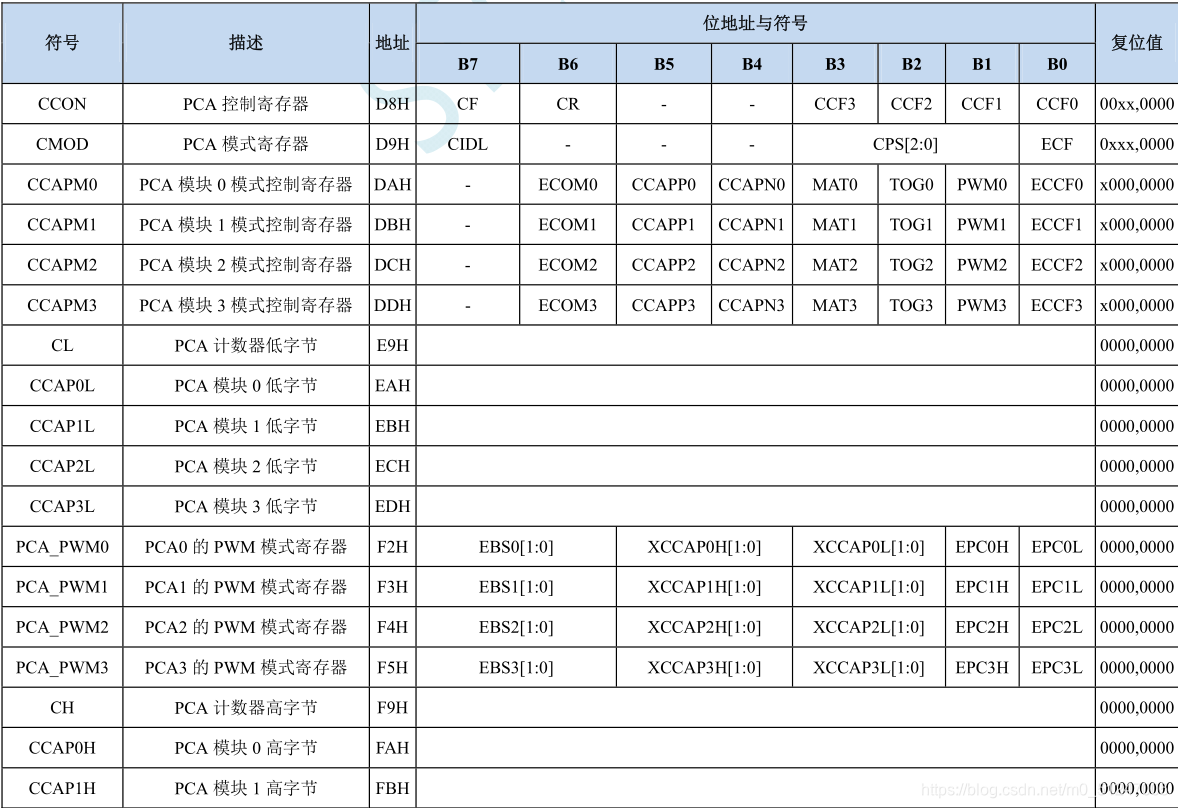

三、相关寄存器

• PCA 控制寄存器CF ： PCA 计数器溢出中断标志。当 PCA 的 16 位计数器计数发生溢出时，硬件自动将此位置 1 ，并向
  CPU 提出中断请求。此标志位需要软件清零。
  CR ： PCA 计数器允许控制位。
  0 ：停止 PCA 计数
  1 ：启动 PCA 计数
  CCFn （ n=0,1,2,3 ）： PCA 模块中断标志。当 PCA 模块发生匹配或者捕获时，硬件自动将此位置 1 ，并向 CPU 提出中断请求。此标志位需要软件清零。

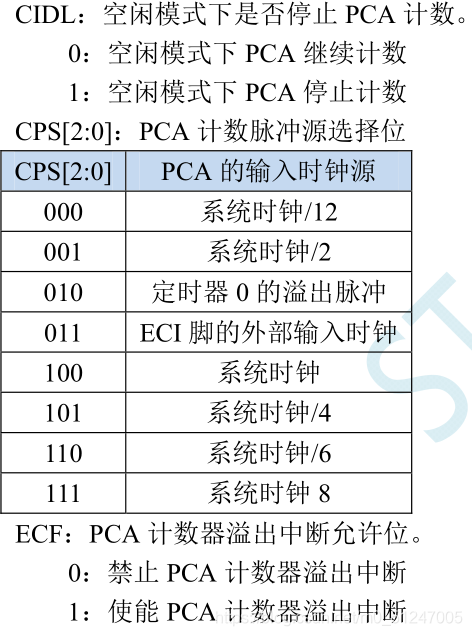

• PCA 模式寄存器


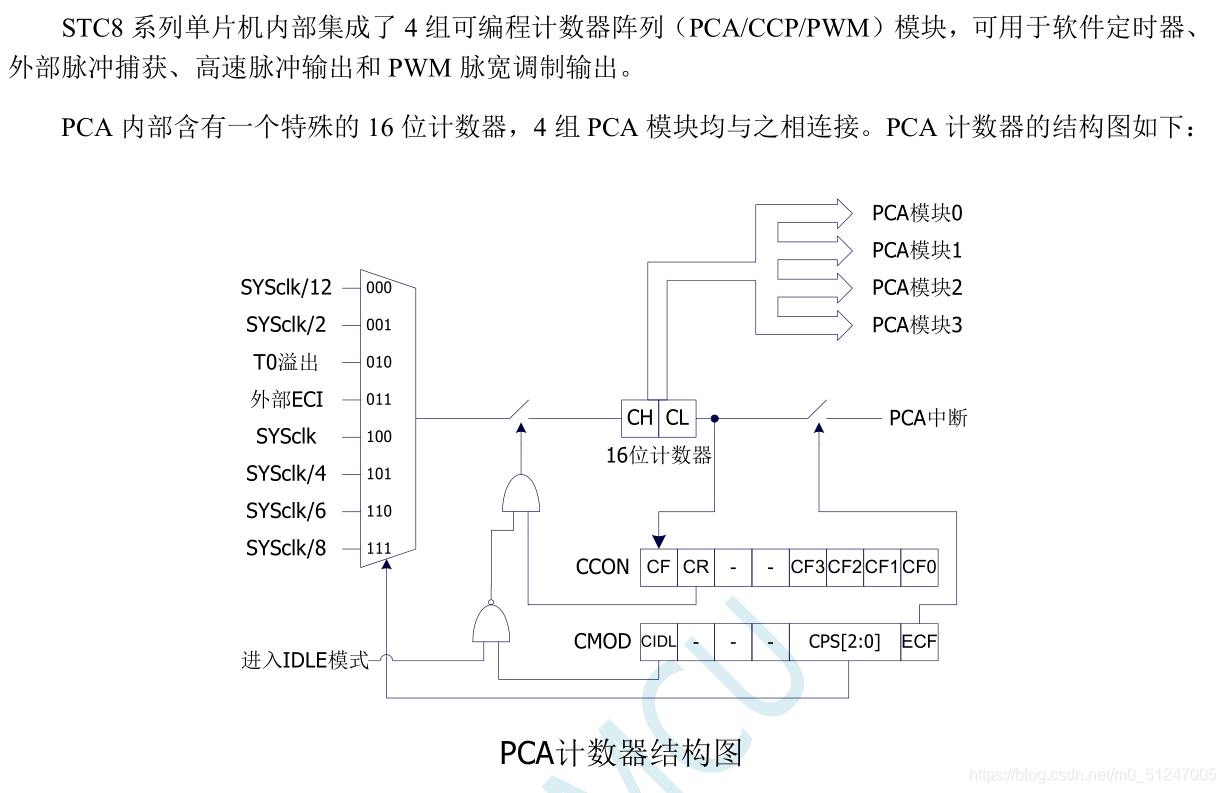

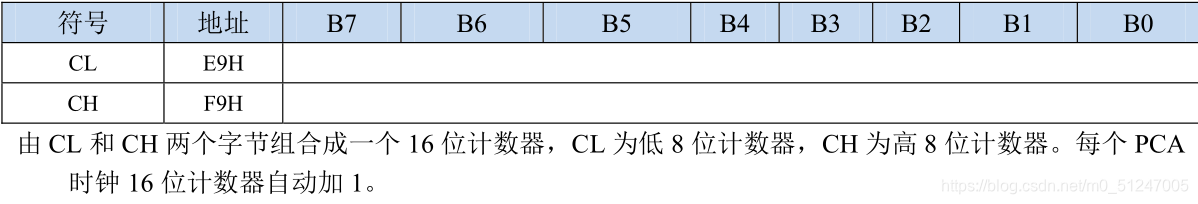

• PCA 计数器寄存器（4模块共用一个）

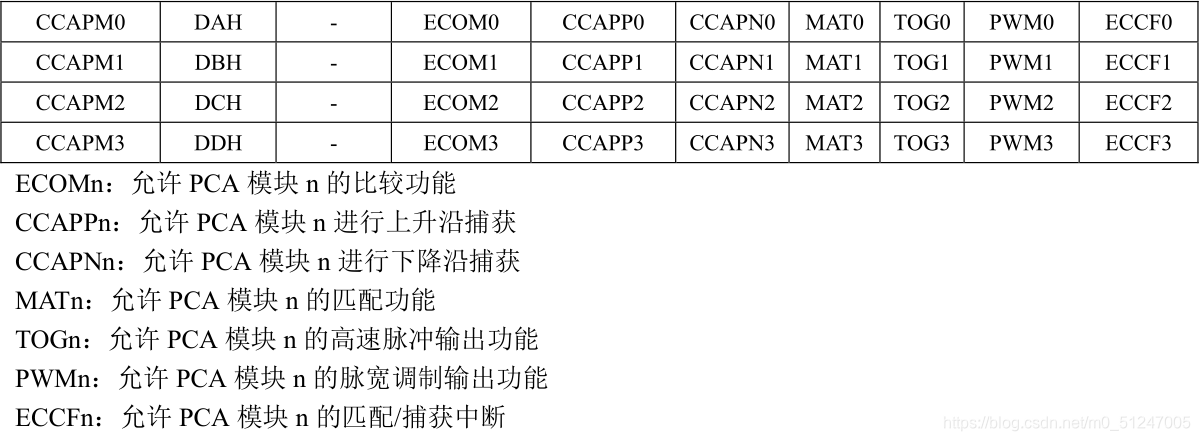

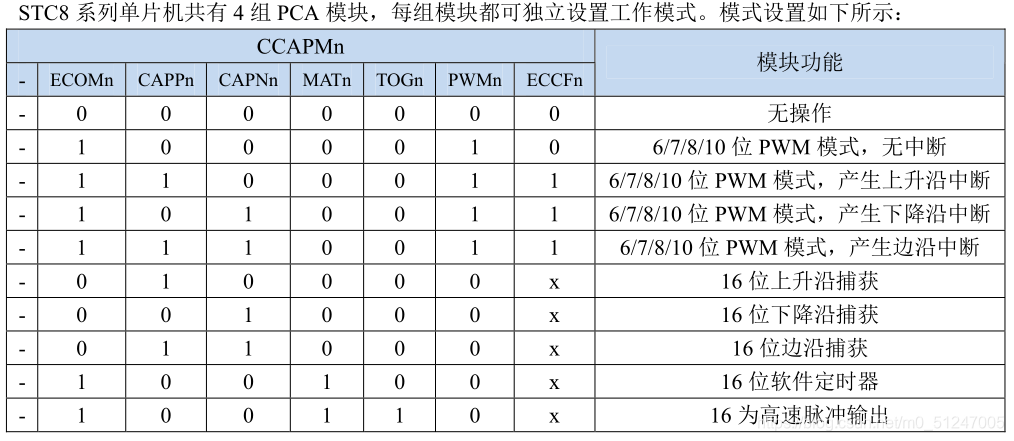

• PCA 模块模式控制寄存器

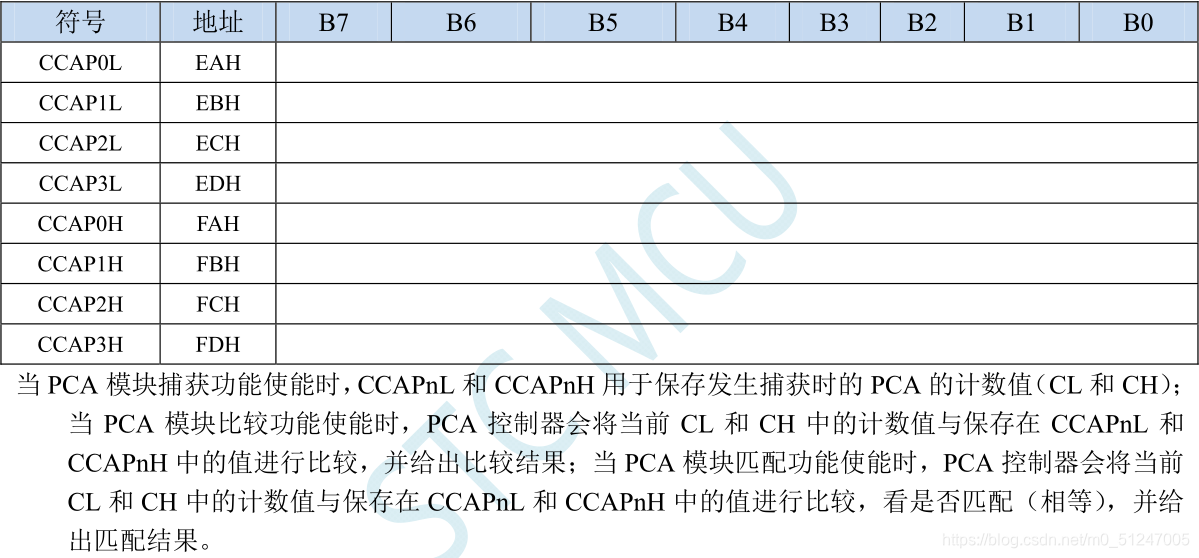

• PCA 模块模式捕获值 / 比较值寄存器


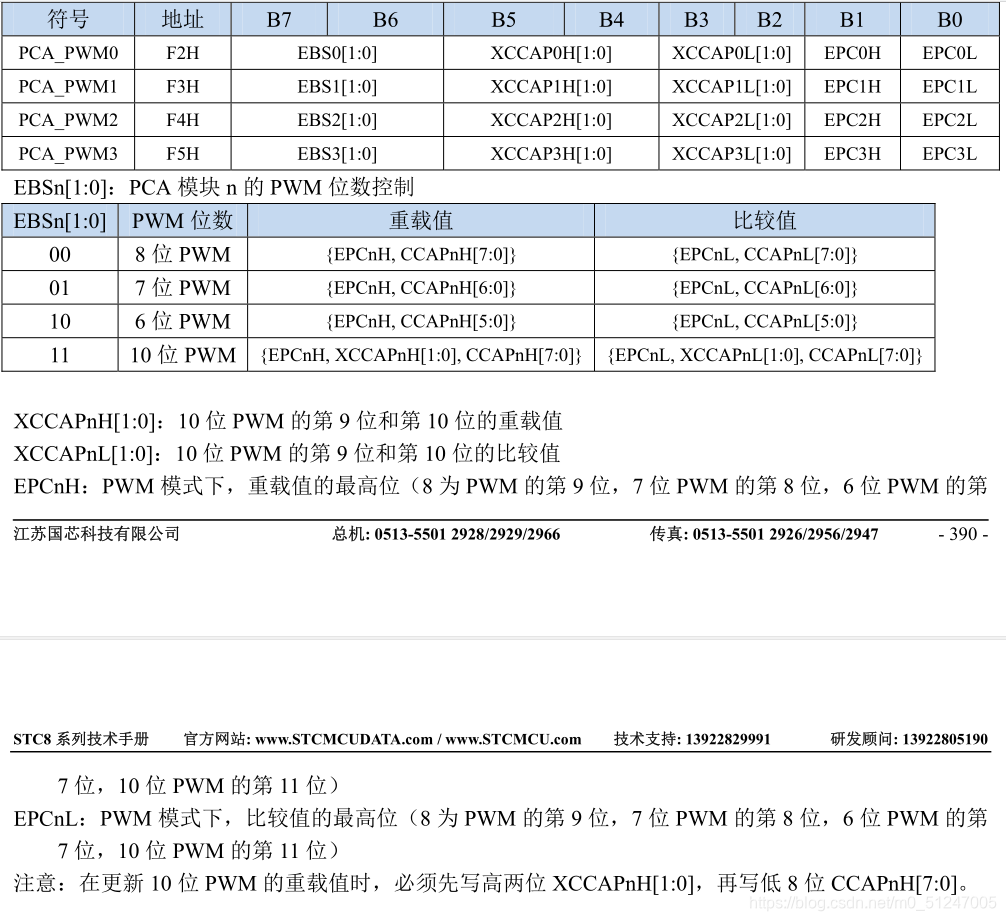

• PCA 模块 PWM 模式控制寄存器


四、其他寄存器
