STC15单片机编程——时钟设置

提示:文章写完后,目录可以自动生成,如何生成可参考右边的帮助文档

一、STC15单片机主时钟

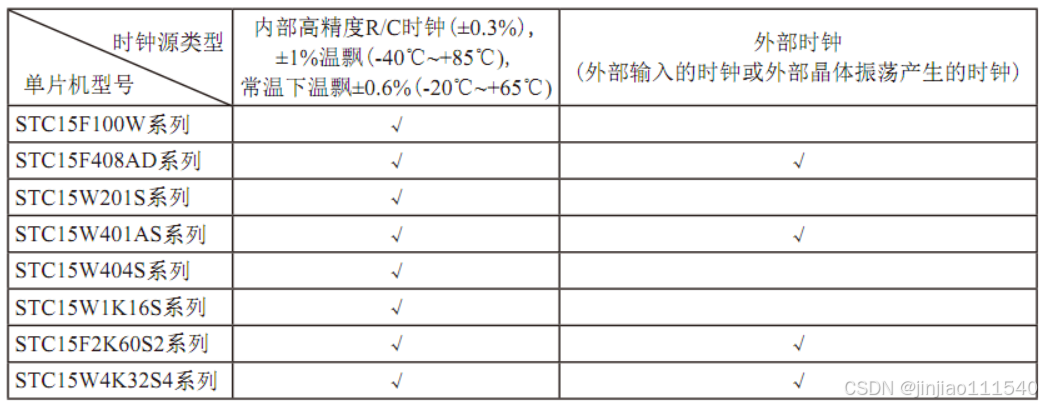

1、STC15系列单片机全部支持内部高精度R/C时钟,部分型号单片机支持外部时钟输入,时钟源如下表:

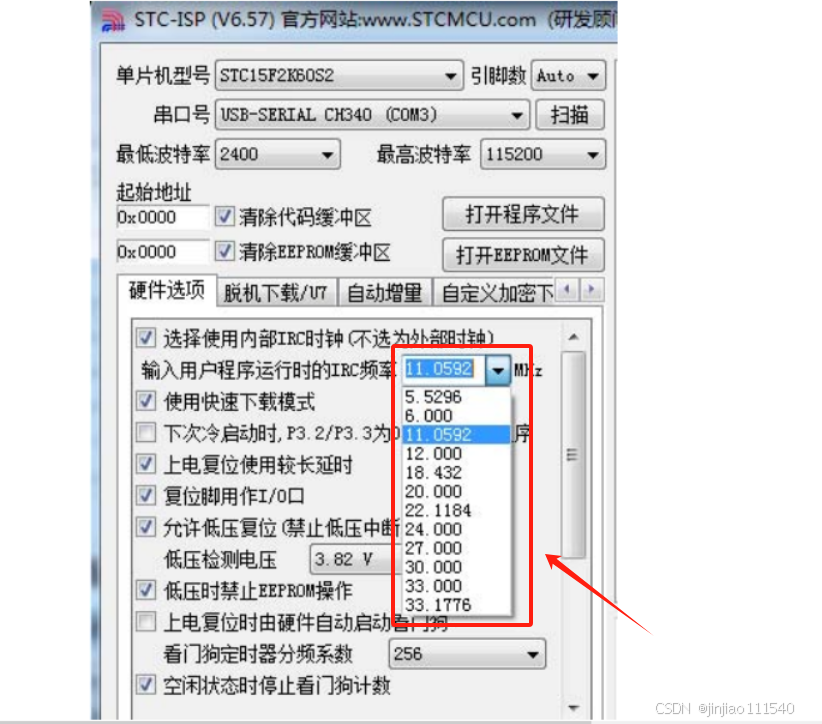

2、STC15单片机选择内部主时钟在STC-ISP中进行设置,用户可以直接输出指定时钟频率,也可选择预设的时钟频率

二、STC15单片机主时钟分频设置

1、STC15单片机主时钟分频的作用为在不影响功能的前提下,降低系统功耗,系统时钟是主时钟分频后供给CPU、定时器、串行口、SPI、CCP/PWM/PCA、A/D转换的实际工作时钟,时钟分频寄存器为CLK_DIV(PCON2),寄存器各位定义如下:

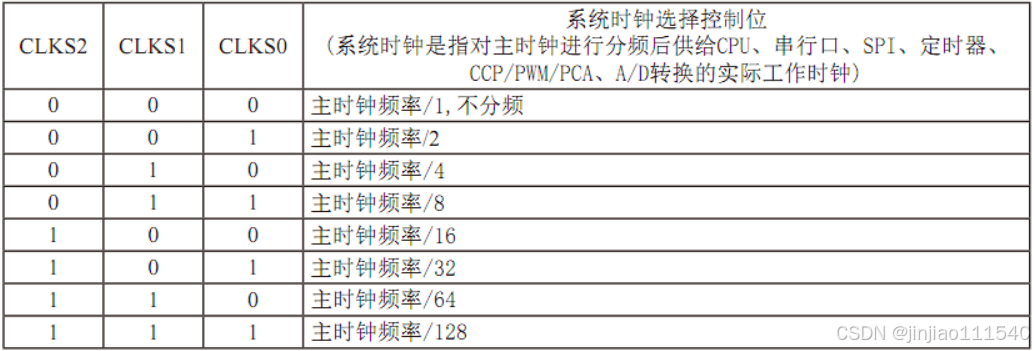

2、CLK_DIV(PCON2)寄存器中CLKS2、CLKS1、CLKS0为主时钟分频系数设置位,主时钟为内部R/C时钟,也可为外部输入时钟或外部晶体振荡产生的时钟,具体主时钟分频系数设置如下:

三、STC15单片机主时钟分频输出设置

1、STC15单片机主时钟分频后可以作为系统时钟供内部定时器、串口、SPI等内设使用,也可直接通过单片机引脚输出,时钟分频输出寄存器为CLK_DIV(PCON2),寄存器各位定义如下:2、CLK_DIV(PCON2)寄存器中MCKO_S1、MCKO_S0为主时钟分频输出设置位,主时钟为内部R/C时钟,也可为外部输入时钟或外部晶体振荡产生的时钟,具体主时钟分频输出设置如下:
