前言
![在这里插入图片描述](https://img-blog.csdnimg.cn/f0d626800d5b46cda2d872debbb73475.png)
提示:以下是本篇文章正文内容,下面案例可供参考
一、根据逻辑电路图确定功能
采用multisim的逻辑分析仪分析逻辑电路图准确又迅速

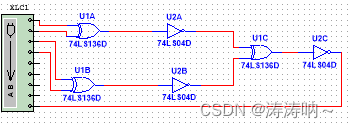

电路图如下:
![在这里插入图片描述](https://img-blog.csdnimg.cn/9f66be157dc04569868310836a041cec.png)

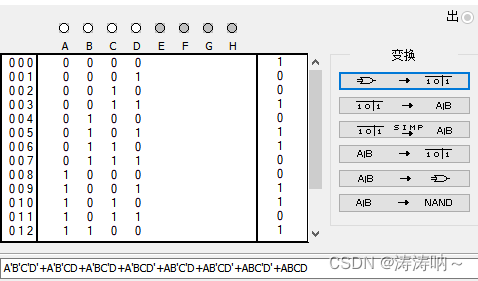

由逻辑分析仪得出真值表和最简表达式,如下所示:
![在这里插入图片描述](https://img-blog.csdnimg.cn/7a72519dac504849b9e4e414a7460d54.png)

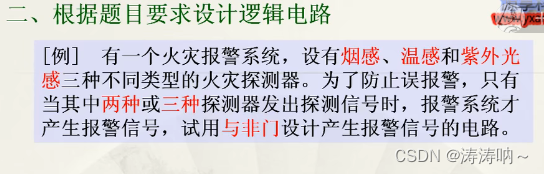

二、根据题目要求设计逻辑电路
![在这里插入图片描述](https://img-blog.csdnimg.cn/cba09f101bd04b4f97ca56f2c3581b8f.png)
可以之间采用MULTISIM的逻辑转换仪来完成设计,

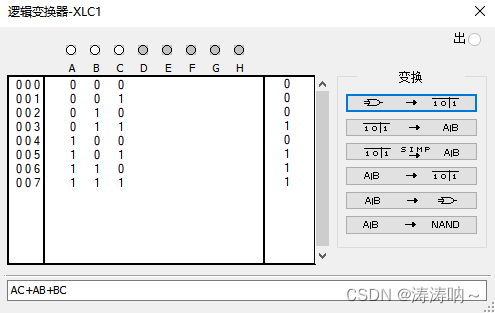

1、根据所需要的功能在逻辑转换器里面设置A\B\C三个输入信号,然后根据要求完善输出信号:
2、将输出信号转换为最简逻辑表达式,并用逻辑门实现;如下图所示:
![在这里插入图片描述](https://img-blog.csdnimg.cn/a61d3e234e534d559994a34ff0651235.png)

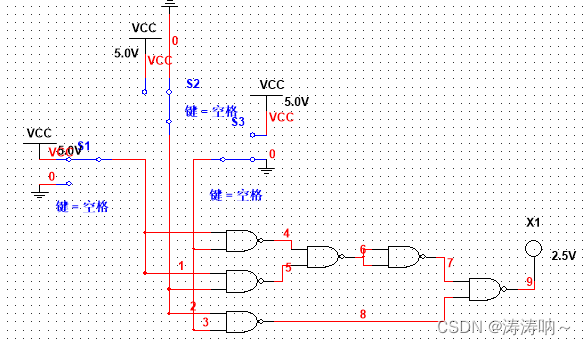

设计的电路图如下:
![在这里插入图片描述](https://img-blog.csdnimg.cn/7d5b23babe9748f59e4c270f758acd7c.png)

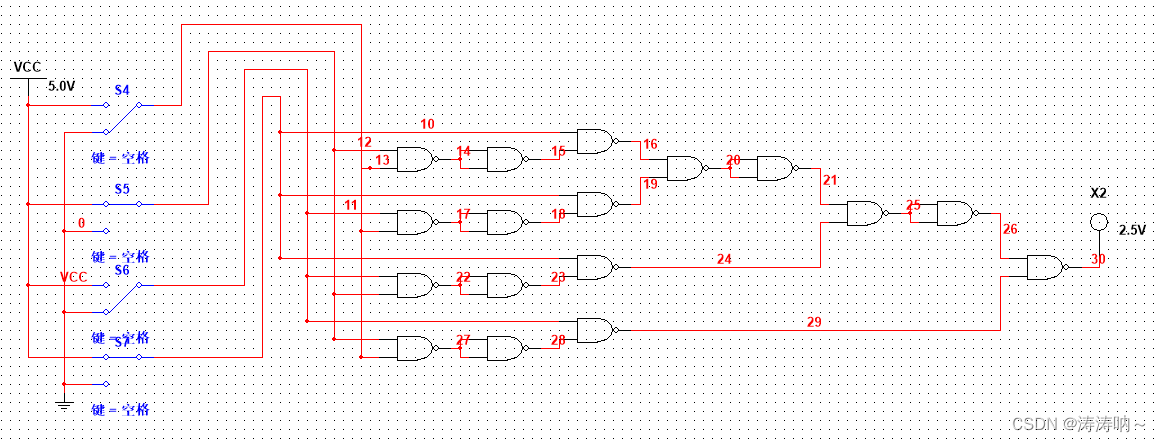

同理设计的四人表决器如下所示:
![在这里插入图片描述](https://img-blog.csdnimg.cn/05917cca435c4dd3afb1e68a65709640.png)
