Simulink学习笔记（一）

关于Simulink/Signal Routing库中的Bus Creator、Mux、Merge模块的辨识

（1）Bus（总线） Creator模块与Mux模块较为相似，可以形象的理解为将前面的多路信号线，“捆绑”成一条总线，通过总线连接各种输出设备，则在Scope等模块上的显示只是多个信号路线显示在同一个Scope中，与多信号线同时连接Scope类似。其中此两个模块还可以用于连接Display模块用于将多个数值在一个Display中输出。

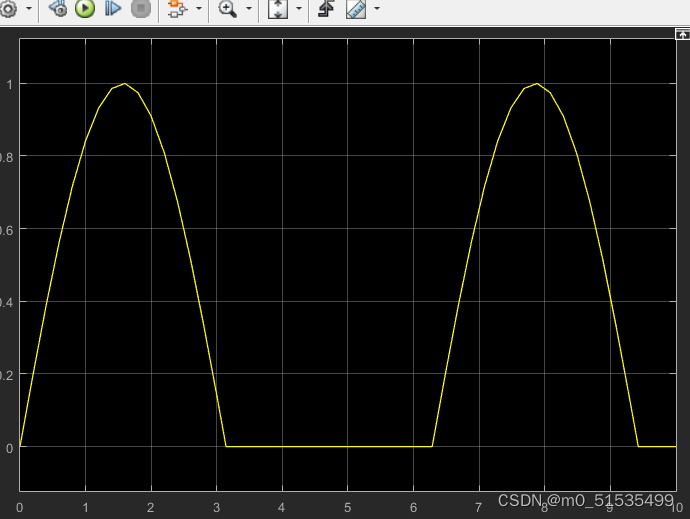

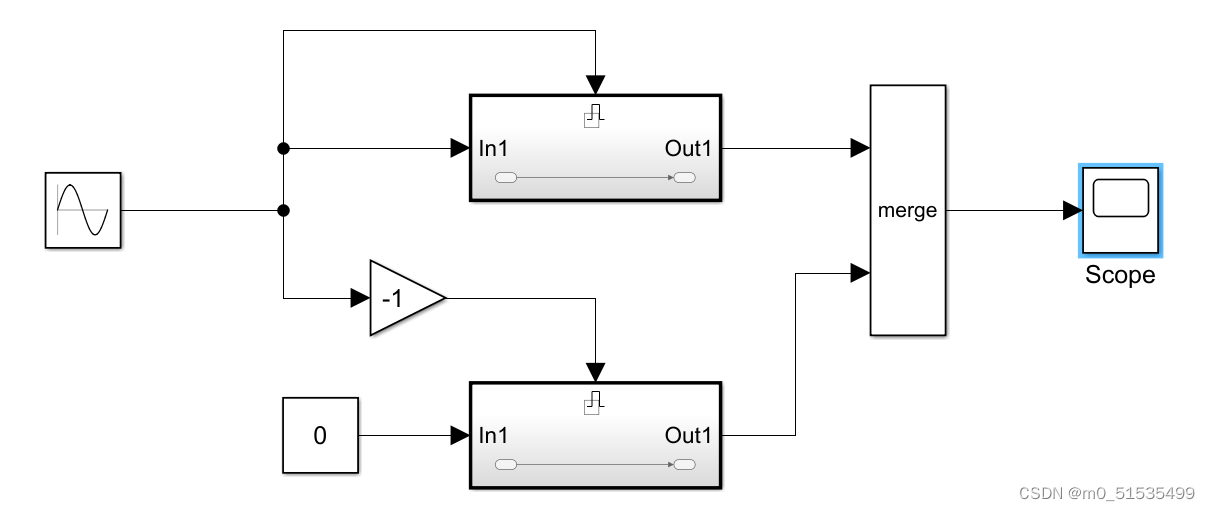

（2）Merge模块则类似于“三通”，多路信号一个时间步只能有一个通过Merge模块，多用于多个子系统用于切换的情况。例图及结果如下。

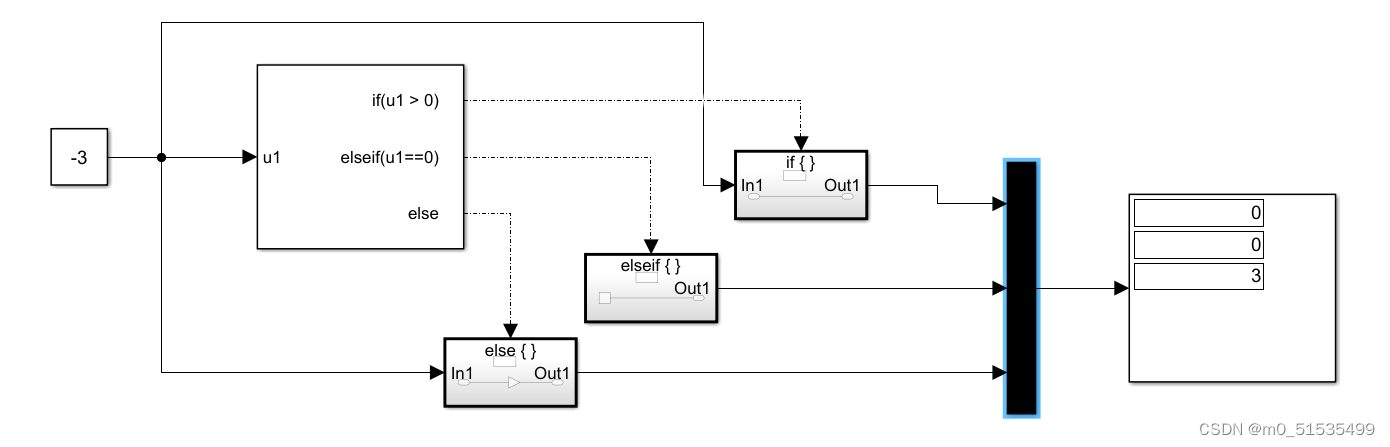

 （3）****刚刚实验又发现了一个Bus、Mux与Merge的不同之处，但也是基于上述说的基本原理的，详看下图。
