Abaqus薄壁梁后屈曲分析

本文详细介绍了如何使用Abaqus软件对薄壁梁进行后屈曲分析,包括概念解释、后屈曲分析的作用,以及具体步骤如创建部件、分配材料属性、划分网格和编辑关键字等。重点讨论了如何导入线性屈曲分析结果作为缺陷进行分析,以及可能出现的问题和解决方案。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >



目录

什么是后屈曲,后屈曲和屈曲有什么关系呢?

后屈曲分析的作用

Abaqus后屈曲分析步骤

Abaqus软件的使用

屈曲分析

创建部件

分配材料属性并装配

创建参考点并进行耦合

创建分析步

施加载荷确定边界条件

划分网格并编辑屈曲分析的关键字

创建屈曲分析作业

后屈曲分析

复制模型并修改分析步

编辑关键字并创建后屈曲分析作业

可能出现的问题


        由于在项目中需要对薄壁梁进行有限元分析,故自行查找资料学习了一下有限元分析软件Abaqus对薄壁梁进行后屈曲分析的方法和仿真步骤,下面我将会记录下我的学习成果,并于诸位进行学习探讨。

什么是后屈曲,后屈曲和屈曲有什么关系呢?

        想要较好的理解后屈曲的概念,首先需要知道什么是屈曲。屈曲简单来说就是结构在受到载荷失去原有稳定的现象,通常是一个突发的临界状态。结构在到达屈曲的临界载荷时会迅速形变,失去原来的承载的能力。而后屈曲则是在某一结构经历了屈曲之后,继续承受载荷并进一步发生形变的行为和过程。

后屈曲分析的作用

        后屈曲分析与一般的线性屈曲分析最大的不同点就是后屈曲分析考虑了结构在屈曲后的非线性行为,包括材料、几何等多种范围的非线性。如果结构的变形程度很小,通常使用线性屈曲分析可以近似预测结构的临界屈曲载荷,但是一旦结构受到远大于临界载荷的压迫,小形变的条件不再成立,结构趋向于非线性,这就需要后屈曲分析来完成了。

Abaqus后屈曲分析步骤

        这里需要注意的是第四步加入缺陷,一般说来后屈曲分析中需要导入前面线性屈曲的模态结果作为缺陷进行分析。我认为这样做主要有两个原因:

  1. 实际物体结构总存在着某种缺陷(如材料不均匀、几何有误差等),为了尽量避免缺陷对后屈曲分析造成较大的干扰,通过将线性屈曲的分析结果导入作为初始缺陷可以更准确的模拟实际工作条件。
  2. 线性屈曲可以输出结构的屈曲模态,可以将这些模态认为成导致结构失稳的潜在方式和路径,所以如果将模态作为缺陷可以更好模拟实际中结构的变形路径。

Abaqus软件的使用

        由于使用的是汉化版的Abaqus2021版,再后续描述中将会用翻译后软件上的名词进行描述。


屈曲分析

        在后屈曲分析中首先要进行屈曲分析得到模态输出文件作用于缺陷的引入。

创建部件

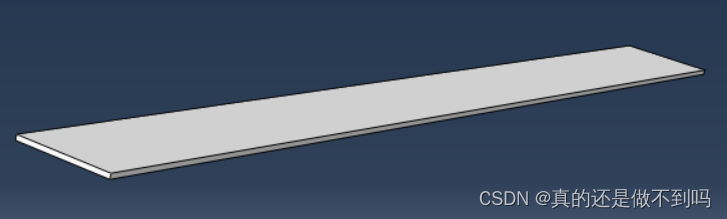

        在部件模块中进行模型的创建,指定类型为拉伸,形状为实体,自定义部件的长宽和拉伸高度等参数即可构建。

分配材料属性并装配

Abaqus中引入初始缺陷需要定义一个几何形状作为初始缺陷,然后将其转化为缺陷区域,最后将缺陷区域与材料分配区域进行组合。 以下是一个Python脚本的示例,用于在Abaqus中创建一个圆形缺陷: ```python from abaqus import * from abaqusConstants import * # 定义圆形缺陷的半径和位置 radius = 0.1 center = (0.0, 0.0) # 创建初始缺陷的几何形状 mySketch = mdb.models['Model-1'].ConstrainedSketch(name='__profile__', sheetSize=0.2) mySketch.CircleByCenterPerimeter(center=center, point1=(center[0]+radius, center[1])) # 将几何形状转化为缺陷区域 myPart = mdb.models['Model-1'].Part(name='Part-1', dimensionality=THREE_D, type=DEFORMABLE_BODY) myPart.BaseSolidExtrude(sketch=mySketch, depth=0.2) myPart.DatumAxisByPrincipalAxis(principalAxis=ZAXIS) myPart.WirePolyLine(points=((0.0, 0.0, 0.0), (0.0, 0.0, 0.2))) myPart.PartitionCellByPlaneThreePoints(cells=myPart.cells, point1=(0.0, 0.0, 0.0), point2=(0.0, 0.0, 0.2), point3=(0.0, 0.0, 0.0)) # 将缺陷区域与材料分配区域进行组合 myAssembly = mdb.models['Model-1'].rootAssembly myInstance = myAssembly.Instance(name='Part-1-1', part=myPart) myAssembly.Set(faces=myInstance.faces.getByBoundingBox(xMin=-0.2, xMax=0.2, yMin=-0.2, yMax=0.2, zMin=-0.2, zMax=0.2), name='Set-1') myPart.SectionAssignment(region=myAssembly.sets['Set-1'], sectionName='Section-1', offset=0.0, offsetType=MIDDLE_SURFACE, offsetField='', thicknessAssignment=FROM_SECTION) ``` 该脚本将创建一个半径为0.1的圆形缺陷,位置位于坐标系原点。然后将其转化为缺陷区域,并将其与材料分配区域进行组合。最后,将缺陷区域分配给名为“Section-1”的截面。
