ANSYS和ABAQUS非线性屈曲计算中如何查看施加的初始缺陷大小

最新推荐文章于 2024-03-24 16:43:54 发布

iiopa

最新推荐文章于 2024-03-24 16:43:54 发布

阅读量1.2k

点赞数 1

分类专栏： ANSYS 文章标签：学习

本文链接：https://blog.csdn.net/qq_43345149/article/details/134057603

版权

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

前言
- 在常用有限元软件中如何查看初始权限的大小呢？本文以Ansys和Abaqus为例，介绍如何查看初始缺陷的大小
一、ABAQUS中如何查看
- 屈曲模态 (位移值为1)
二、ANSYS中如何查看
- 屈曲模态（位移值0.089623m）
参考

前言

在常用有限元软件中如何查看初始权限的大小呢？本文以Ansys和Abaqus为例，介绍如何查看初始缺陷的大小

一、ABAQUS中如何查看

屈曲模态 (位移值为1)

在这里插入图片描述
查询帮助文档可知，关键字中给定的数值为放大系数
IMPERFECTION, FILE=xxxxx, STEP=1
1,5

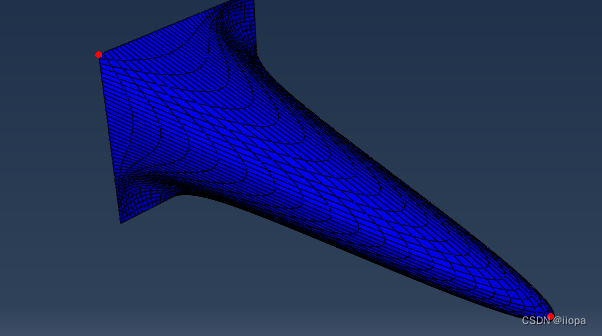

引入初始缺陷后，初始缺陷数值为5*1（下图中1）
在这里插入图片描述

二、ANSYS中如何查看

屈曲模态（位移值0.089623m）

注
