利用Wix打包安装包

背景
具体步骤
源码

背景

将指定WPF项目利用Wix打包为安装包！

具体步骤

以打包名为 MRISoftwareDeployPlatform 的WPF项目为例，说明如何利用WIX将WPF打包为安装包。

1、安装 WiX Toolset 工具集

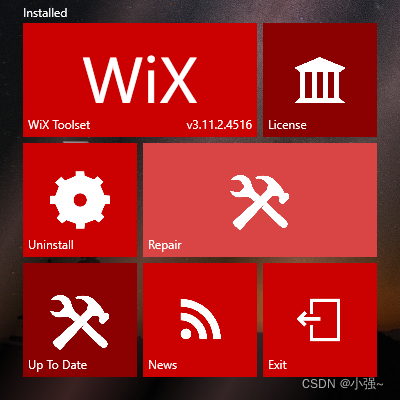

首先在GitHub发布页上下载并运行wix311.exe ，以部署 WiX Toolset 的构建环境。运行后点击中心的Install，安装成功后如下图

（注：此图）

2、安装 WiX Toolset 系列 Visual Studio 插件

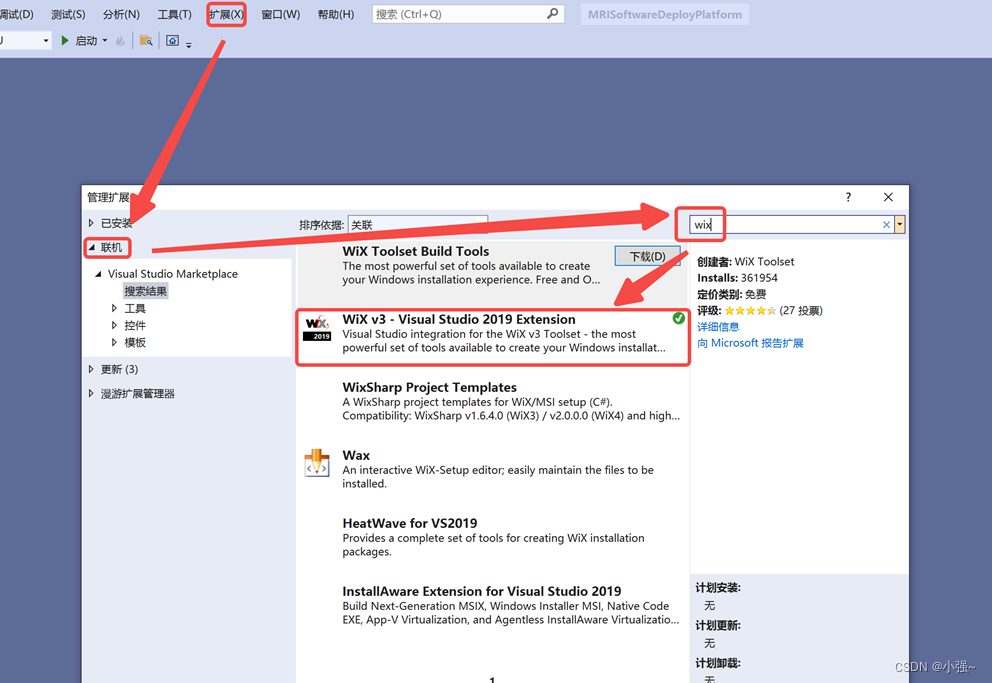

打开Visual Studio，点击扩展 -> 管理扩展 -> 搜索框输入 wix -> 点击 Wix Toolset Visual Studio Extension并进行下载，之后按照提示进行安装即可。
在这里插入图片描述

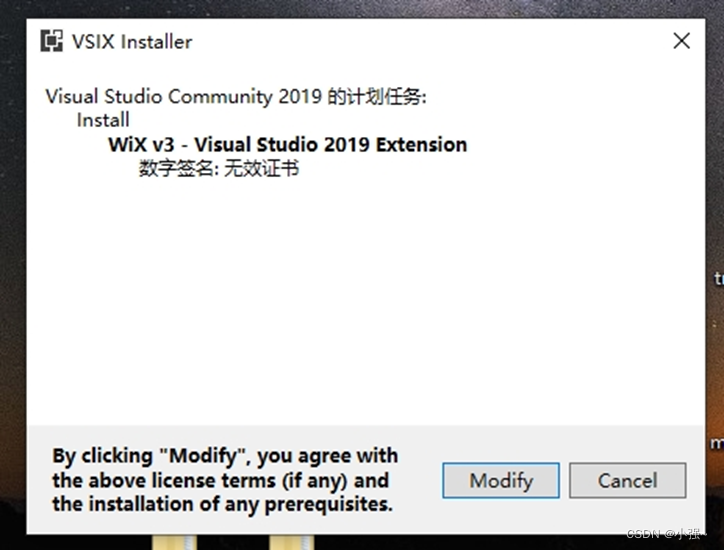

若安装时出现下图所示情况，个人建议利用Microsoft Visual Studio Installer Projects进行打包（具体操作可见博客），因为要解决这个问题可能涉及到CA许可证等文件，挺麻烦。
在这里插入图片描述

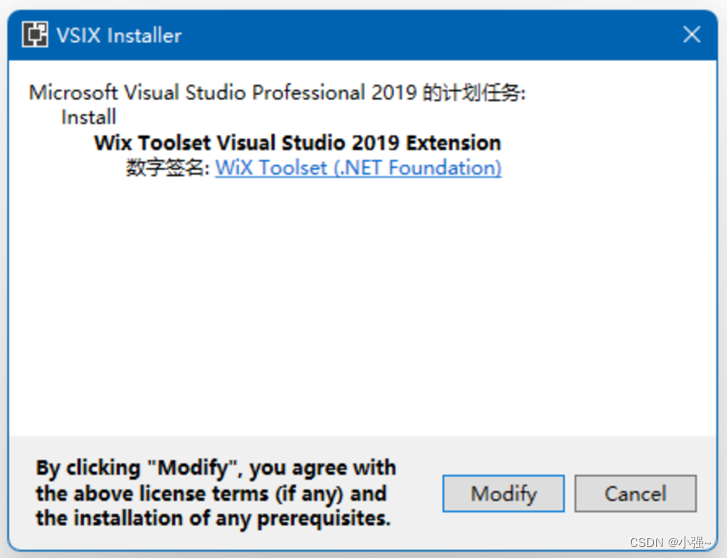

若是下图所示情况，直接点击Modify即可。
在这里插入图片描述

3、创建Wix工程

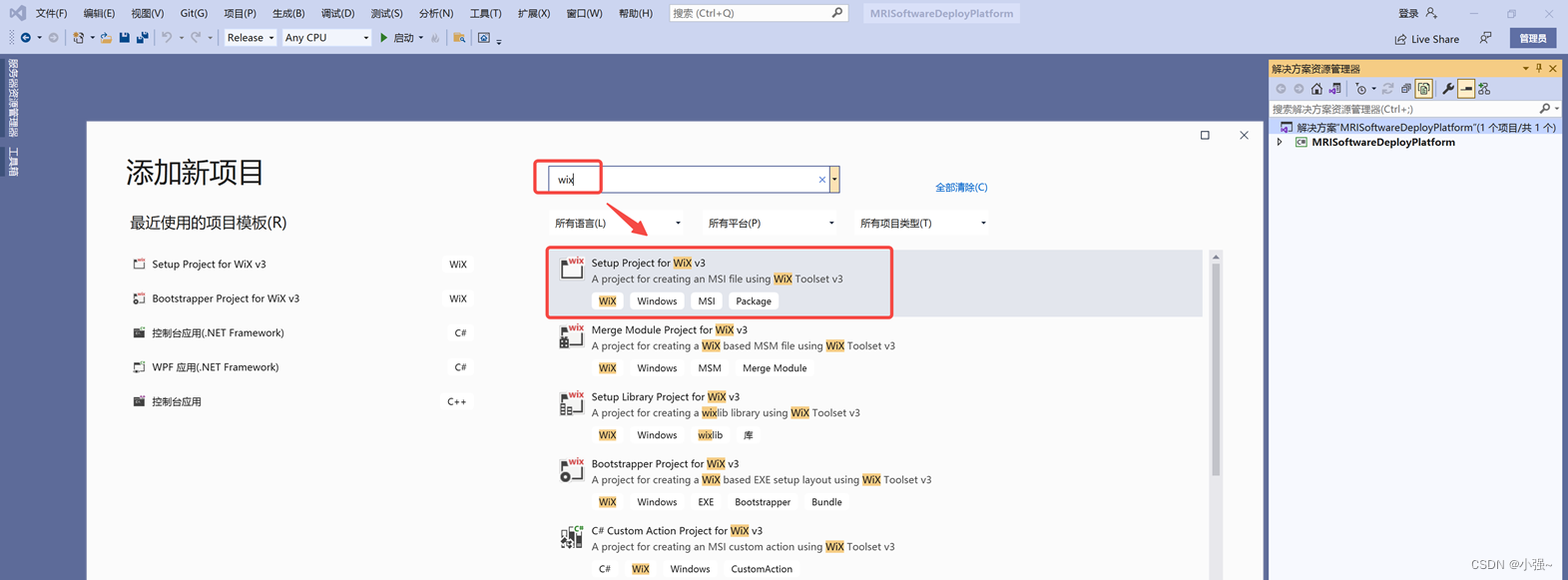

在目标项目下，右键点击解决方案 -> 添加 -> 新建项目 -> 输入wix -> 选择 Setup Project for Wix v3并创建。
[图片]

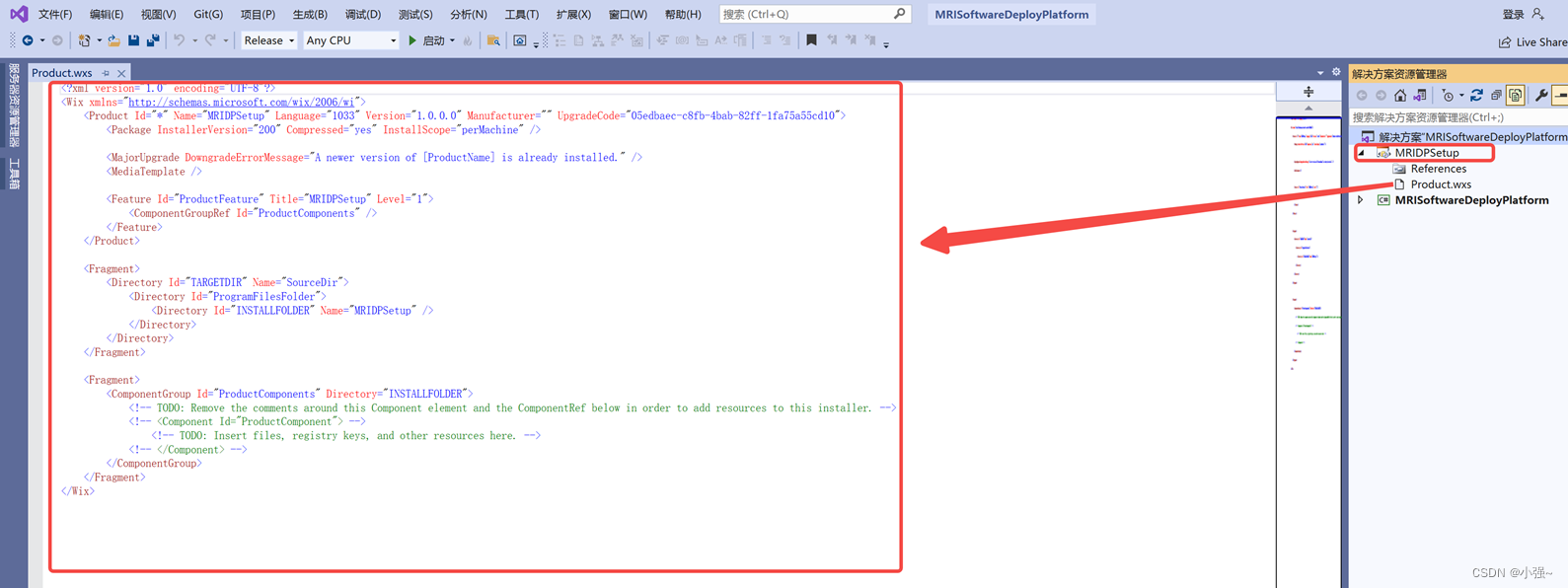

创建成功后，则如下图，此处创建的项目名为 MRIDPSetup，红框中内容为 Product.wxs 文件内容，而生成安装包则主要是在此文件上进行操作。
[图片]

4、添加工程文件

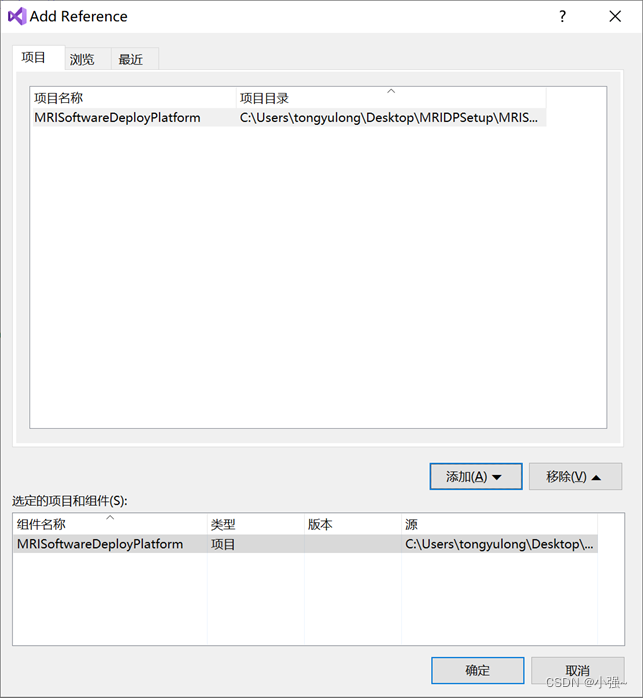

在 References 处添加相关文件。此处第一个需添加的是 MRISoftwareDeployPlatform 工程，因为其是项目，所以需在项目此页面进行选择，如图
[图片]

第二个则是WixUIExtension，此文件提供了安装时的UI引导页面，由于其是文件，因此需在上图的浏览项进行查找与选择，其路径大致为C:\Program Files (x86)\WiX Toolset v3.11\bin\WixUIExtension.dll ，可在相似路径下进行添加。

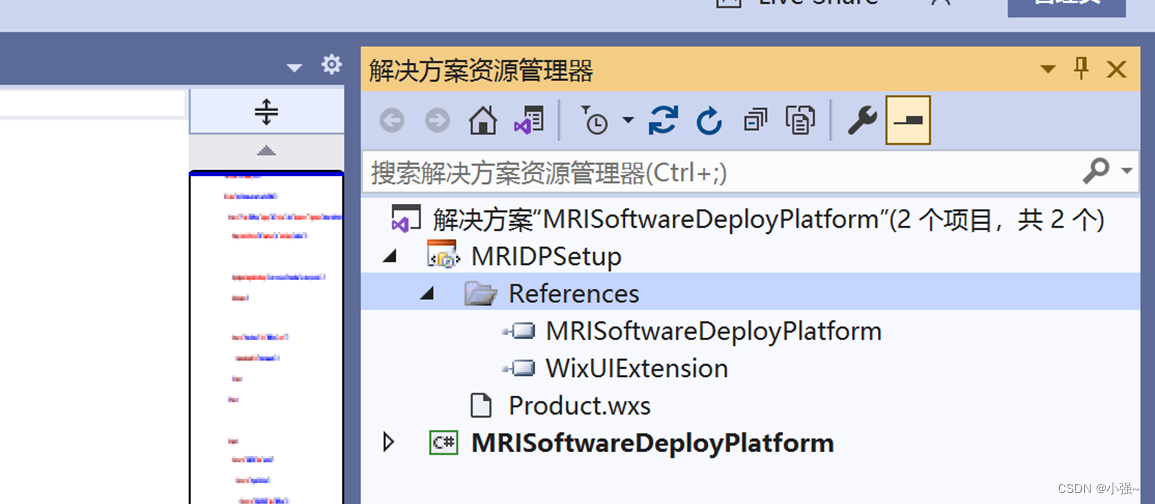

两个文件添加成功后如图：
[图片]

5、修改Product元素

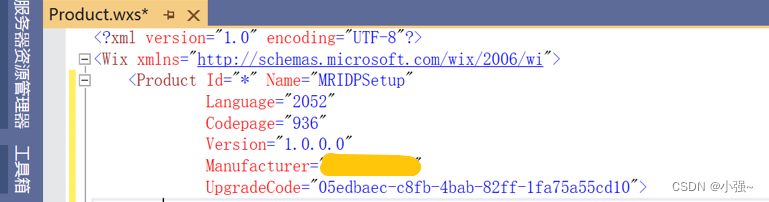

根据需求，设置Product处的属性，如图
在这里插入图片描述

属性说明：
1）Id: 用于指定安装程序的 ProductCode，”*”指在构建安装程序时由 WiX 工具自动生成一个新的 GUID；
2）Name：为安装包名称，注册表也是保存当前配置；
3）Language：为区域性标志符（LCID），常见参数 1033 表示英语（美国），2052表示简体中文.以下是两种语言对应的Language与Codepage
在这里插入图片描述
4）Version：为安装包版本号；
5）Manufacturer：为生产厂商；
6）UpgradeCode：为升级编码，其内容格式为GUID，与上述Id的内容格式相同，便于后续配置升级策略。

6、修改Package元素

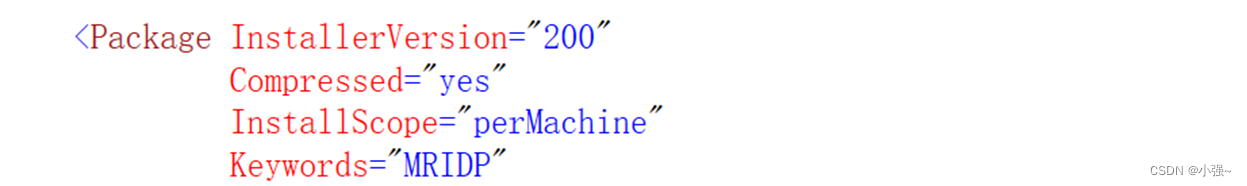

根据需求修改Package属性，修改后如下图：
[图片]

属性说明：
1） InstallerVersion：指定安装程序引擎的最低版本要求。”200”表示需要MSI 安装引擎Windows Installer 2.0 或更高版本;
2） Compressed: 指定是否要对安装包进行压缩,若为 yes，则安装包中的文件将被压缩;
3） InstallScope: 指定安装范围，值可选perMachine 或者 perUser，前者针对使用这个机器的所有用户，后者则针对安装包的运行用户；
4） Keywords: 指定与安装包相关的关键字，便于搜索和组织；
5） Comments: 提供对安装包的注释或说明。

7、修改MajorUpgrade元素

元素用于定义主要升级（Major Upgrade）的行为，常用于配置软件的升级策略。
因暂未涉及该需求，故而此处只需修改MajorUpgrade下的DowngradeErrorMessage属性。该属性用于指定在尝试安装较低版本的产品时显示的错误消息。可根据需求进行设计。此处修改内容如下

<MajorUpgrade DowngradeErrorMessage="A newer version of MRISoftwareDeployPlatform is already installed." />

8、修改Media属性

MediaTemplate 与 Media 元素的差别为： Media 元素用于定义实际的安装介质，而 MediaTemplate 元素则用于定义多媒体安装的模板，以便在构建过程中生成多个 Media 元素。

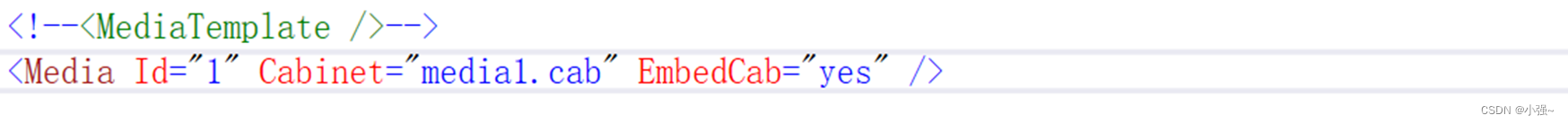

由于此处只需实现将存档文件(Cabinet 文件)嵌入到生成的安装包(MSI 文件)中，以保证安装文件的简洁，而该功能使用 Media即可实现，所以将注释掉原有的 MediaTemplate元素，并以 Media 进行替换。之后再将Media元素中的 EmbedCab 属性置为“yes”。修改结束后的代码如图，其中
在这里插入图片描述

9、设置安装引导界面

基础信息：
Wix提供了5种UI风格：WixUI_Advanced、WixUI_FeatureTree、WixUI_InstallDir (带有选择安装目录)、WixUI_Minimal (简洁安装) 和 WixUI_Mondo (自定义模块安装).可根据自己需求利用 UIRefe 进行声明使用.

Property 为安装配置特性，其中 Id：属性的名称，Value：属性的参数。

常用Id参数：
WIXUI_INSTALLDIR 安装默认路径；
WIXUI_EXITDIALOGOPTIONALTEXT 安装成功界面显示文字；
WIXUI_EXITDIALOGOPTIONALCHECKBOXTEXT 安装成功界面添加复选框（例如安装完成打开软件）；
WixShellExecTarget 执行事件的目标，需要和执行事件一起使用，若不需要执行事件可不用在意此参数。

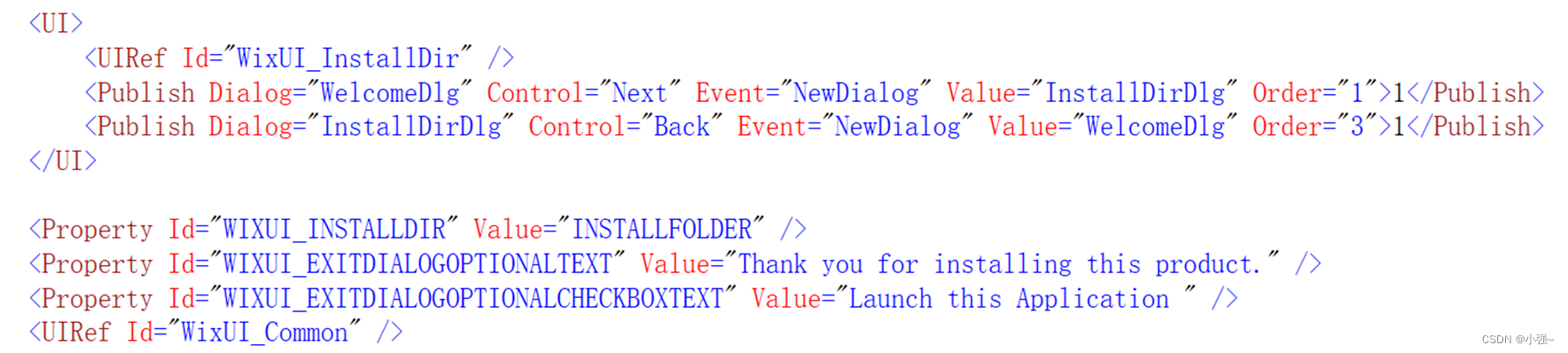

具体设置：在 Product 下添加上述信息，如图
[图片]

此处为了跳过许可协议这一引导界面，便采用了Publish（Publish 元素允许基于某些条件来触发或禁用特定的动作，从而实现根据用户的环境或选择进行动态控制的功能）进行操作，如上图，其中Order属性指定了页面的顺序，在WixUI_InstallDir 此风格下，许可协议这一页面处于第二顺序，所以此处手动设定以跳过此页面。

其实也可以通过这种方式去设置引导界面的先后顺序，只要知道目标UI风格下各页面的顺序便可进行相关操作。

10、添加WPF项目文件

wix打包时需要手动添加相关文件。此次的目标项目中，需要将一些脚本、python包安装包等文件进行打包，且需将其专门放置于一个文件夹（命名为“Scripts”）下，防止安装后文件过多影响使用。

一些元素说明：
（1）Feature 元素用于定义安装包中的功能，而功能是一组相关的组件，可选择性地安装或卸载。其中属性：
1）Id：指定功能的唯一标识符；
2）Title：指定用户界面中显示的标题；
3）Level：指定功能的初始安装级别，0 表示未安装，1 表示安装；
4）ComponentGroupRef : 引用一个组件组，将该组件组包含在当前功能中。组件组是一组相关的组件的集合，它们可以一起进行安装或卸载。其通常与 ComponentGroup对应，前者为引用，后者为本体；
5）ComponentRef : 引用一个单独的组件，将该组件包含在当前功能中。其与Component对应。

（2）Fragment 元素是 WiX 中用于组织代码、实现模块化和条件设置的关键元素之一。该元素内部可以包含对其他文件或外部模块定义的组件的引用，通过这种方式将不同的组件组织在一个逻辑单元内。

通过合理使用元素，可以使 WiX 项目更加清晰、可维护，并支持更灵活的构建和条件性添加组件的需求。

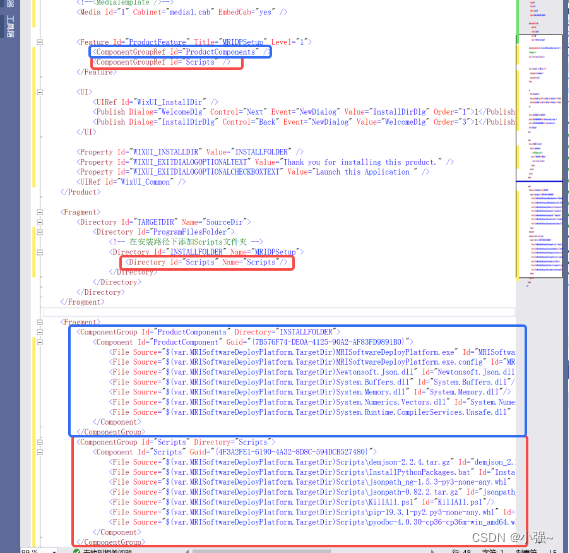

如下图，其中var.MRISoftwareDeployPlatform.TargetDir则指代了目标安装路径，此参数的值是需要在安装时手动选择后才可最终确定。图中ProductComponents在wix项目中默认存在，其保存的是WPF项目相关的exe和dll，而Scripts则保存的是脚本与python包安装文件。
如图所示：
在这里插入图片描述

11、添加桌面快捷方式

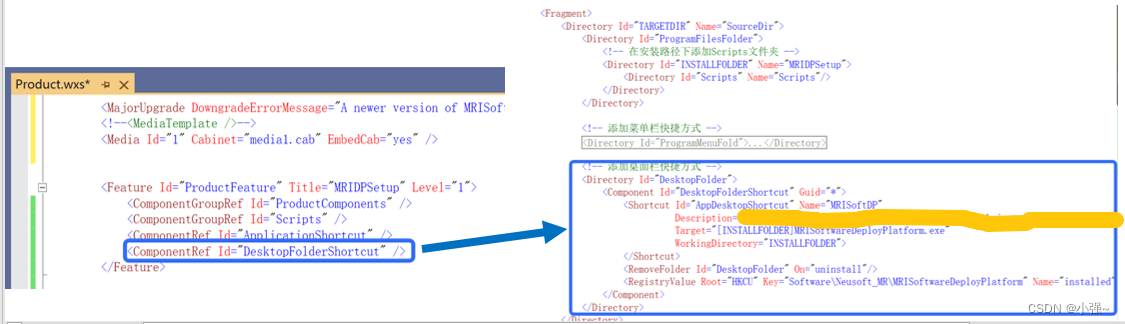

此处使用的是Directory进行快捷方式添加。先在Feature 中添加DesktopFolderShortcut，此为桌面快捷方式。
之后在Id为 TARGETDIR 的 Directory节点中设置具体内容。节点说明：
1）DesktopFolder 指桌面文件夹，Windows默认值
2）Shortcut 节点表示快捷方式

Id：唯一标识
Name: 快捷方式名称
Description: 快捷方式描述
Target: 快捷方式目标文件
WorkingDirectory：指工作区域
Arguments: “/x [ProductCode]”，是传递给目标文件的命令行参数。[ProductCode] 会在运行时被替换为当前安装的产品代码。

3）RemoveFolder 用于在卸载时删除指定的目录

Id：指定要删除的目录的标识符。
On: 指定在何时执行删除操作。在这个例子中，On=“uninstall” 意味着在执行卸载操作时执行删除操作。

4）RegistryValue 用于在注册表中设置一个值

Root: 指定注册表项的根键。
Key: 指定注册表项的路径。
Name: 指定注册表项的名称。
Type: 指定注册表项的数据类型。
Value: 指定注册表项的值。
KeyPath: 指定是否将该注册表项视为产品的关键路径，用于检测产品是否已安装。

具体代码设置如下
[图片]

12、添加菜单快捷方式

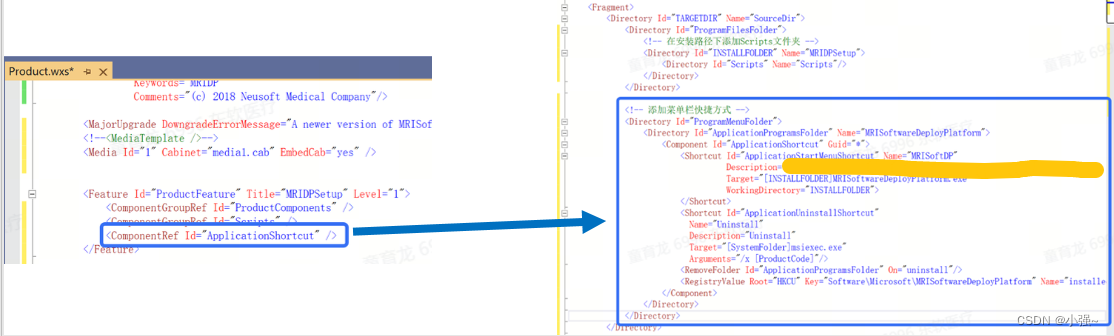

与桌面快捷方式不同，创建菜单快捷方式时需要在菜单目录下添加一个目录（可根据自己需求设置）。相较于桌面快捷方式，首先需更换目标路径，即ProgramMenuFolder表示菜单目录，而菜单快捷方式的其他设置类似于桌面快捷方式，具体可查看下图。但下图中还添加了一个卸载快捷方式，同存于所添加的目录下。

其中，msiexec.exe是Windows系统自带的卸载软件，而 [SystemFolder] 则指代Windows默认系统路径；Arguments属性的设置中，[ProductCode]指代了当前这个wix项目生成后的Code信息，msiexec.exe主要是通过此Code信息来指定卸载安装后的软件。
在这里插入图片描述

13、设置安装引导界面语言环境

wix项目生成的安装包默认是英文环境，为满足大众需求，通常需要将其转换为中文环境。
首先在wix项目下添加一个 Localization File，命名为WixUI_zh-cn. 此类文件，即Wxl文件相当于应用程序的资源文件。

之后设置WixLocalization节点属性，中文的Codepage 为 936， Culture为 zh-cn。

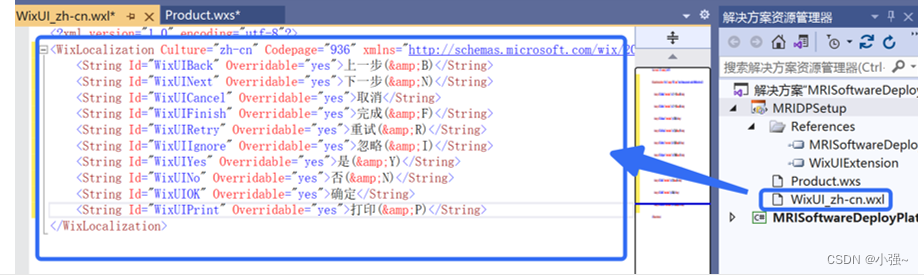

再如图进行设置，其中 Overridable 设为 yes，则表示可以重写。因为默认是英文，可以重写的意思就是最新的String会覆盖之前的同名Id。
[图片]

14、最后设置

若未进行第8步骤的操作，则整个wix项目生成后会输出三个文件，即
（1）MSI 文件 (.msi):
作用： MSI 文件是最终生成的安装包，包含了应用程序的安装信息、文件、注册表设置、服务等。它是 Windows Installer 技术的标准安装包格式。当用户运行 MSI 文件时，Windows Installer 服务会负责将应用程序正确地部署到计算机上，并执行必要的配置和安装步骤。MSI 文件是用于实际部署应用程序的主要文件。用户可以通过双击 MSI 文件来安装、修复、卸载应用程序。

（2）CAB 文件:
作用： CAB 文件是压缩文件，其中包含了在安装期间需要的文件。这些文件可能包括应用程序的二进制文件、资源文件等。CAB 文件通常用于减小 MSI 文件的大小，提高传输效率。当用户运行 MSI 文件时，其中的 CAB 文件会被提取，并包含的文件将被解压缩到计算机上。这有助于减少网络传输时间和占用磁盘空间。

（3）WiXPDB 文件 (.wixpdb):
作用： WiXPDB 文件是 WiX 项目的构建数据库文件，包含了 WiX 项目的构建信息、源文件列表、目标文件等。这个文件对于调试和了解 WiX 项目的结构和构建过程非常有用。WiXPDB 文件主要用于开发人员进行调试和分析构建过程。虽然不是必需的，但在需要深入了解项目的构建细节时，这个文件可以提供有用的信息。

而进行了第8步骤中所说的内容，则cab文件会被集成到msi文件中。此时项目生成后的文件则还有一个wixpdb文件。

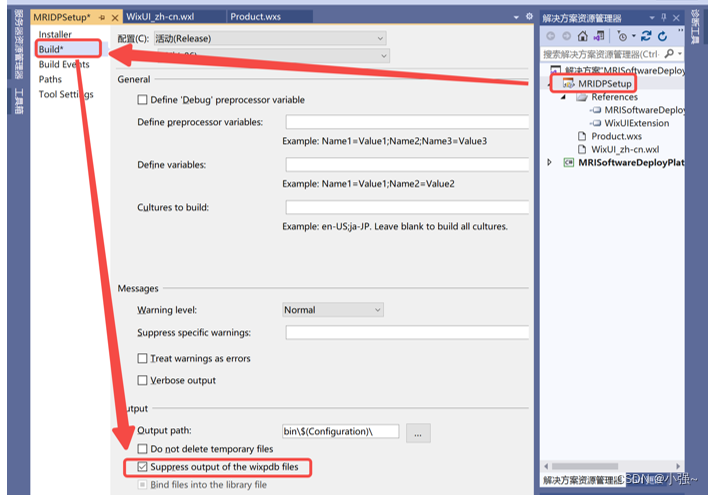

为了降低文件数量，还需在项目属性界面的Build下勾选Suppress output of the wixpdb files，如图，此操作会禁止输出wixpdb文件。如此，项目生成后则会只有一个msi文件。
[图片]

源码

<?xml version="1.0" encoding="UTF-8"?>
<Wix xmlns="http://schemas.microsoft.com/wix/2006/wi">
        <Product Id="*" Name="MRIDPSetup"
                         Language="2052"
                         Codepage="936"
                         Version="1.0.0.0"
                         Manufacturer="xxxxxx"
                         UpgradeCode="05edbaec-c8fb-4bab-82ff-1fa75a55cd10">

                <Package InstallerVersion="200"
                                 Compressed="yes"
                                 InstallScope="perMachine"
                                 Keywords="MRIDP"
                                 Comments="xxxxxxxxxx"/>

                <MajorUpgrade DowngradeErrorMessage="A newer version of MRISoftwareDeployPlatform is already installed." />
                <!--<MediaTemplate />-->
                <Media Id="1" Cabinet="media1.cab" EmbedCab="yes" />


                <Feature Id="ProductFeature" Title="MRIDPSetup" Level="1">
                        <ComponentGroupRef Id="ProductComponents" />
                        <ComponentGroupRef Id="Scripts" />
                        <ComponentRef Id="ApplicationShortcut" />
                        <ComponentRef Id="DesktopFolderShortcut" />
                </Feature>

                <UI>
                        <UIRef Id="WixUI_InstallDir" />
                        <Publish Dialog="WelcomeDlg" Control="Next"        Event="NewDialog" Value="InstallDirDlg" Order="1">1</Publish>
                        <Publish Dialog="InstallDirDlg" Control="Back" Event="NewDialog" Value="WelcomeDlg" Order="3">1</Publish>
                </UI>

                <Property Id="WIXUI_INSTALLDIR" Value="INSTALLFOLDER" />
                <Property Id="WIXUI_EXITDIALOGOPTIONALTEXT" Value="Thank you for installing this product." />
                <Property Id="WIXUI_EXITDIALOGOPTIONALCHECKBOXTEXT" Value="Launch this Application " />
                <UIRef Id="WixUI_Common" />
        </Product>

        <Fragment>
                <Directory Id="TARGETDIR" Name="SourceDir">
                        <Directory Id="ProgramFilesFolder">
                                <!-- 在安装路径下添加Scripts文件夹 -->
                                <Directory Id="INSTALLFOLDER" Name="MRIDPSetup">
                                        <Directory Id="Scripts" Name="Scripts"/>
                                </Directory>
                        </Directory>

                        <!-- 添加菜单栏快捷方式 -->
                        <Directory Id="ProgramMenuFolder">
                                <Directory Id="ApplicationProgramsFolder" Name="MRISoftwareDeployPlatform">
                                        <Component Id="ApplicationShortcut" Guid="*">
                                                <Shortcut Id="ApplicationStartMenuShortcut" Name="MRISoftDP"
                                                                  Description="xxxxxxxxx"
                                                                  Target="[INSTALLFOLDER]MRISoftwareDeployPlatform.exe"
                                                                  WorkingDirectory="INSTALLFOLDER">
                                                </Shortcut>
                                                <Shortcut Id="ApplicationUninstallShortcut"
                                                  Name="Uninstall"
                                                  Description="Uninstall"
                                                  Target="[SystemFolder]msiexec.exe"
                                                  Arguments="/x [ProductCode]"/>
                                                <RemoveFolder Id="ApplicationProgramsFolder" On="uninstall"/>
                                                <RegistryValue Root="HKCU" Key="Software\Microsoft\MRISoftwareDeployPlatform" Name="installed" Type="integer" Value="1" KeyPath="yes"/>
                                        </Component>
                                </Directory>
                        </Directory>

                        <!-- 添加桌面栏快捷方式 -->
                        <Directory Id="DesktopFolder">
                                <Component Id="DesktopFolderShortcut" Guid="*">
                                        <Shortcut Id="AppDesktopShortcut" Name="MRISoftDP"
                                                          Description="xxxxxxxx"
                                                          Target="[INSTALLFOLDER]MRISoftwareDeployPlatform.exe"
                                                          WorkingDirectory="INSTALLFOLDER">
                                        </Shortcut>
                                        <RemoveFolder Id="DesktopFolder" On="uninstall"/>
                                        <RegistryValue Root="HKCU" Key="Software\Neusoft_MR\MRISoftwareDeployPlatform" Name="installed" Type="integer" Value="1" KeyPath="yes" />
                                </Component>
                        </Directory>
                </Directory>

        </Fragment>

        <Fragment>
                <ComponentGroup Id="ProductComponents" Directory="INSTALLFOLDER">
                        <Component Id="ProductComponent" Guid="{7B576F74-DE0A-4125-90A2-AF83FD9891B0}">
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)MRISoftwareDeployPlatform.exe" Id="MRISoftwareDeployPlatform.exe"/>
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)MRISoftwareDeployPlatform.exe.config" Id="MRISoftwareDeployPlatform.exe.config"/>
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)Newtonsoft.Json.dll" Id="Newtonsoft.Json.dll"/>
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)System.Buffers.dll" Id="System.Buffers.dll"/>
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)System.Memory.dll" Id="System.Memory.dll"/>
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)System.Numerics.Vectors.dll" Id="System.Numerics.Vectors.dll"/>
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)System.Runtime.CompilerServices.Unsafe.dll" Id="System.Runtime.CompilerServices.Unsafe.dll"/>
                        </Component>
                </ComponentGroup>
                <ComponentGroup Id="Scripts" Directory="Scripts">
                        <Component Id="Scripts" Guid="{4F3A2FE1-6190-4A32-8D8C-594DCB527480}">
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)Scripts\demjson-2.2.4.tar.gz" Id="demjson_2.2.4.tar.gz"/>
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)Scripts\InstallPythonPackages.bat" Id="InstallPythonPackages.bat"/>
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)Scripts\jsonpath_ng-1.5.3-py3-none-any.whl" Id="jsonpath_ng_1.5.3_py3_none_any.whl"/>
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)Scripts\jsonpath-0.82.2.tar.gz" Id="jsonpath_0.82.2.tar.gz"/>
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)Scripts\KillAll.ps1" Id="KillAll.ps1"/>
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)Scripts\pip-19.3.1-py2.py3-none-any.whl" Id="pip_19.3.1_py2.py3_none_any.whl"/>
                                <File Source="$(var.MRISoftwareDeployPlatform.TargetDir)Scripts\pyodbc-4.0.30-cp36-cp36m-win_amd64.whl" Id="pyodbc_4.0.30_cp36_cp36m_win_amd64.whl"/>
                        </Component>
                </ComponentGroup>
        </Fragment>
</Wix>
