老万聊模电—uA741（1)

老万聊模电—μA741导论（1）

“模电”中最难的一部分是μA741，大部分老师认为没必要讲内部工作原理，老万认为，只有理解了内部的工作原理，才能更好的使用集成电路。同时μA741即是对前面讲的单元电路的一个综合利用，又是对前面内容的一个复习与总结。
为了能更好的理解uA741，老万从设计的角度，像搭积木式把单元电路逐渐组合成完整的uA741电路。为了能够让学生更好的理解uA741，首先把uA741用到的单元电路进行简单的复习总结，并提出uA741的性能指标（即导论篇），并根据性能指标把uA741分为三级，由于输入级的重要性与难度较大作为一节单独讲解，中间级与输出级作为一节，最后把保护电路与uA741的交流通路作为一节，把集成电路uA741分为四篇来进行讲解。首先复习下uA741中用到的单元电路。

一、 引言

为了能够更好的学习uA741，先对三种组态放大器进行对比，根据其优缺点引入三种组合态放大器，由于其存在零点漂移的现象，引入了差分放大器，又由于差分放大器需要改进，引入了电流镜，最后复习下电平移动电路与甲乙类互补对称放大电路。

1、三种组态放大器性能对比

三种组态放大器的电路图如图1所示：

图1 三种组态放大器
表1：三种组态放大器的性能对比

三种组态	Ri、Ro、Av、Ai	BW3dB、GBW	作用
CE	Ri大、Ro大、Av大、Ai大反相放大	由于存在密勒电容，所以BW3dB窄；由于Av大所以GBW较大	常用作放大电路
CC	Ri大、Ro小、Av≈1、Ai大同相放大	由于密勒电容很小，所以BW3dB宽；由于Av小所以GBW不大	常作为隔离缓冲放大器
CB	Ri小、Ro大、Av大、Ai≈1同相放大	由于不存在密勒电容所以BW3dB宽，由于Av大所以GBW最大	由于Ri小，不能作为输入级；所以常用在CC-CB组合态

（1）这个表非常重要，理解与熟记该表，考试及格基本没问题。（2）学生应该学会知识的总结，这是非常重要的能力。**

从表1中可以看出，三种组态放大器都有自己的优缺点，电路一旦确定，增益带宽积（GBW）是一个常数，那么怎样增加放大器的增益带宽积？土豪们的答案是买更好的晶体管，那么在工程上还有没有其他的方法呢？我们学过采用组合态放大器可以提高增益带宽积，三种组合态放大器的电路如图2所示：

图2 三种组合态放大器的电路图

工程的道理很简单，就是发现问题—解决问题—再发现问题—再解决问题的循环过程。

三种组态放大器与三种组合态的放大器已进行总结复习，那么它们在实际应用中主要存在什么问题呢？
（1）电路存在零点漂移的现象，怎样消除零点漂移？
（2）CB、CC、CE为大电容，大电容在集成电路中难于实现，怎样去大电容？
为了解决上述的两个问题，引入了差分放大器。

2、差分放大器

差分放大器的电路图如图3所示，它的工作原理不在详述（具体可参考老万聊模电—差分电路篇）。

图3 差分放大器
所需要的改进地方：
（1）双端输出的增益是单端输出的两倍，但双端输出不共地，容易引起干扰，怎样实现即具有双端输出的增益又具有共地特性的输出呢？
（2）电阻REE，对直流来说提供静态工作点，对交流来说具有很大的电阻，怎样实现呢？
为了解决上述问题，而引入了电流镜。

3、电流镜

   为了更好的理解uA741，主要给出基本电流镜、微电流镜与改进的电流镜，工作原理不在讲解。如图4所示：

图4 三种电流镜

| 电流镜的三大作用
1、提供静态工作点；
2、做有源负载；

3、差分电流输出。

4、电平移动电路与甲乙类互补对称放大电路

由于乙类电路存在交越失真，为了消除交越失真，利用电平移动电路（有的称做恒压源电路）来构成甲乙类互补对称放大电路。电平移动电路和甲乙类互补对称放大电路如图5所示：

图5 电平移动电路与甲乙类互补对称放大电路
在学习uA741之前一定要熟悉上面所述的单元电路，后面三篇的内容是根据上述的单元电路来组成复杂的uA741电路，在讲uA741之前先给出其性能指标。

二、 uA741的性能指标及分配

1、uA741的性能指标

（1）能放大准直流信号；
（2）输入电阻要求很大；
（3）输出电阻较小；
（4）电压增益高；
（5）共模抑制比高；
（6）输出功率大；
（7）增益带宽积大；
（8）效率高等。
我们可以把上述的电路逐个进行分析，没有一个能够满足上述要求的。怎样才能实现实现上述的性能指标呢？一级不行，多级是否能行，通过分析需要三级电路，即输入级、中间级与输出级，下一步把性能指标分配到各级电路中去。

2、uA741的性能指标分配

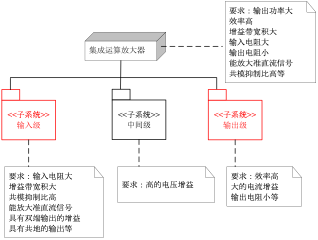

uA741的性能指标分配如图6所示：

图6 uA741的性能指标分配
