uA741运算放大器电路基本原理

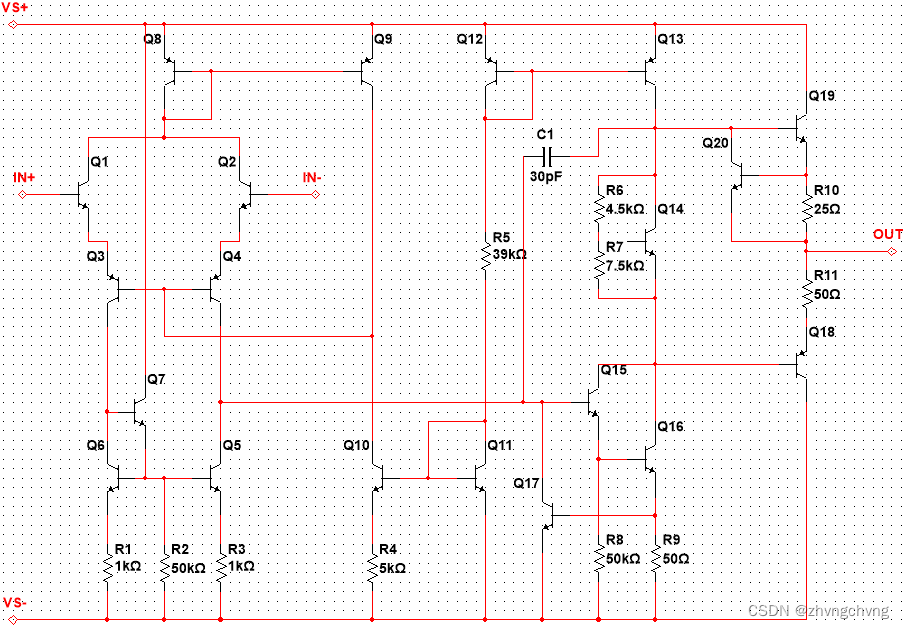

1.电路图

2.分析

2.1 输入级

差分信号输入，经过共射共基放大到达Q3、Q4集电极。在Q7的作用下，Q5和Q6组成电流镜，Q6的集电极电流被复制到Q5集电极，完成差分信号到单端的转换。如果采用普通的电流镜接法（即将Q6的集电极与基极相连），则Q5和Q6的基极将会从Q3集电极分走一部分电流，使得Q6集电极电流不严格等于Q3集电极电流，从而使复制的Q5集电极电流（也即Q4的集电极电流）不严格等于Q3的集电极电流。Q7的引入为Q5和Q6提供了所需的基极电流，而Q7自身基极只需从Q3集电极分走很少一部分电流即可正常工作（降低了Beta倍），这部分电流基本可以忽略，从而提高了Q3集电极到Q4集电极电流复制的精度。R2用来给Q5、Q6提供合适的静态偏置。尾电流源由Q8提供。

2.2 增益级

差分信号转换成单端信号从Q5集电极输出，经过Q15和Q16组成的达林顿组态进行放大。R8用来提供合适的偏置点。R9用来限流，通过通过采用Q17为输入信号提供反馈，当电流增大时，R9电压升高，Q17基极电压升高，则Q17对地释放电流增加，可以看出这是一个负反馈电路。由于输出级为推挽输出结构，因此Q19和Q18的输入端需要大约两个PN结的压差，才能尽可能避免交越失真。Q14、R6和R7主要作用便是提供一个固定的压差，这个压差大约为两个PN结的节点压。正常工作时，Q14的导通压降Vbe是个定值，则流过R7的电流也几乎不变。假设Q14不导通，则R6和R7的电流相等，可以计算出Q14发射极与集电极之间的压差。当Q14导通时，实际流过的基极电流很小，所以压差基本保持稳定。Q13是增益级的有源负载。

2.3 输出级

由Q19和Q18组成推挽输出电路，正信号由上管输出，负信号由下管输出，R10、R11用于限流 。当输出电流较小时，R10是上的压降不足以使Q20导通，此时输入电流信号全部经过Q19放大后输出。当输入电流增大至Q20导通后，Q20的基射压降Vbe基本维持稳定，则经Q19放大后流过R10的电流基本恒定，这说明输入端多余的电流由Q20直接释放到输出端，从而限制的输出电流的大小。

2.4 电流源与偏置

整个放大器的参考电流由Q12、R5和Q11确定。Q10与Q11组成镜像电流源，Q8与Q9组成镜像电流源，Q12与Q13组成镜像电流源。Q3与Q4的基极偏置由Q9、Q10、R4路径提供，且构成反馈通路从而起到稳定尾电流源Q8的作用。Q12为有源负载Q13提供偏置。

2.5 频率补偿

由电容C1在增益级输入输出之间进行密勒补偿，改善频率特性。
