关于中断频率、中断响应时间怎么求

1.1. 例题

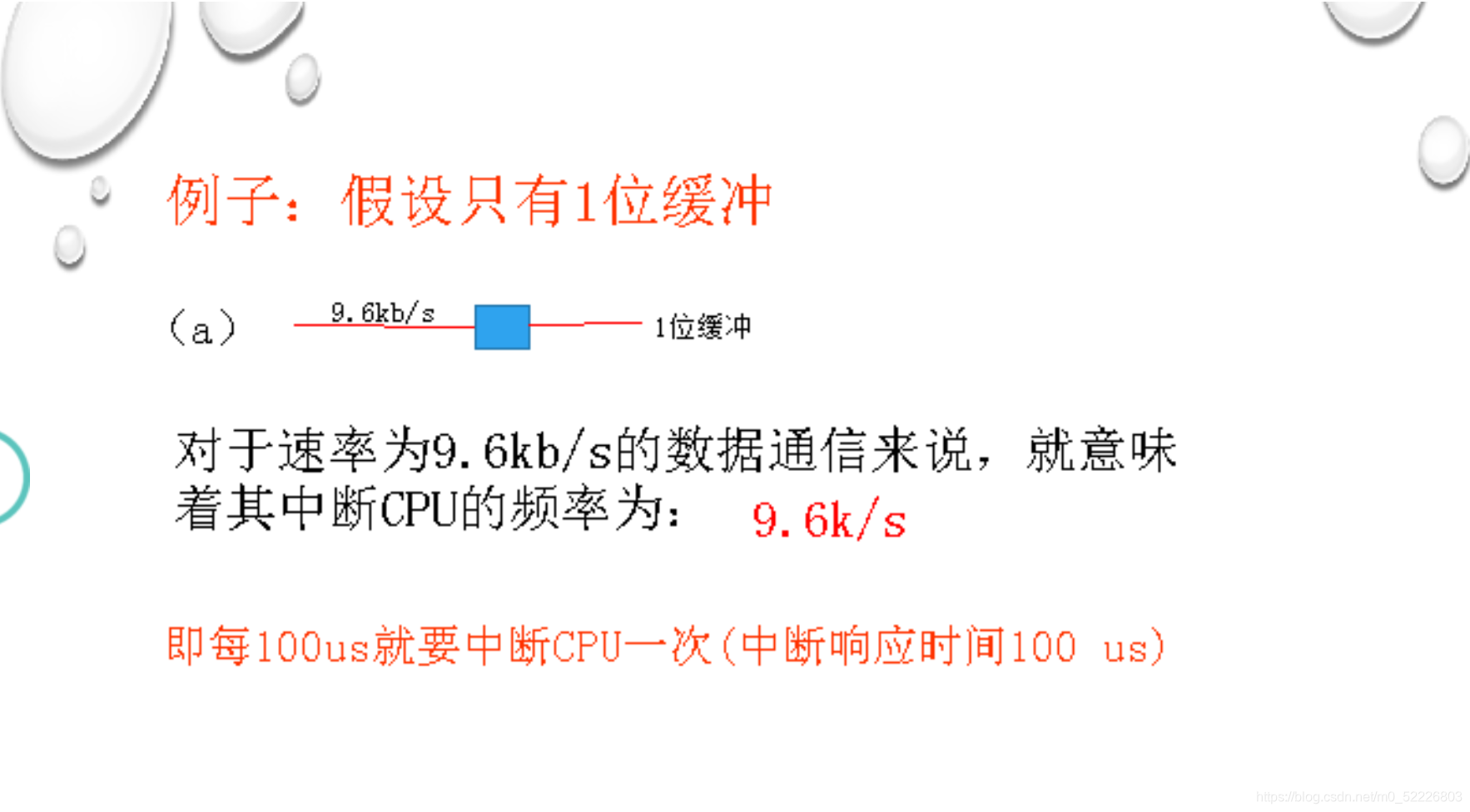

以下是(a)、(b)、(c)分别是引入不同缓冲区求解CPU中断频率和中断的响应时间问题。题中kb的b指的是位!装满时一次取走


中断响应频率求解

中断频率(每秒中断几次)=1s/(中断一次所需的时间)

解题顺序:
理解上
9.6kb/s所以一秒能装满9.6k次缓冲区,即中断9.6k次

公式上来理解
①中断一次需要的时间(缓冲区满所用的时间,即中断一次所需的时间):1bit ÷ 9.6k/s

②单位时间中断次数(中断频率):1s ÷ (1bit ÷ 9.6k/s)= 9.6(k/s)

——>每秒中断9.6k次 (9.6x1024次bit)

中断的响应时间求解:
基础:
什么是中断响应时间?
发出中断请求进入中断处理所用的时间

在这道题中就是装满了缓冲区,发出中断请求,到下次数据到来之前必须取走缓冲区数据的时间差,所以就是1÷9.6kb/s≈100ms

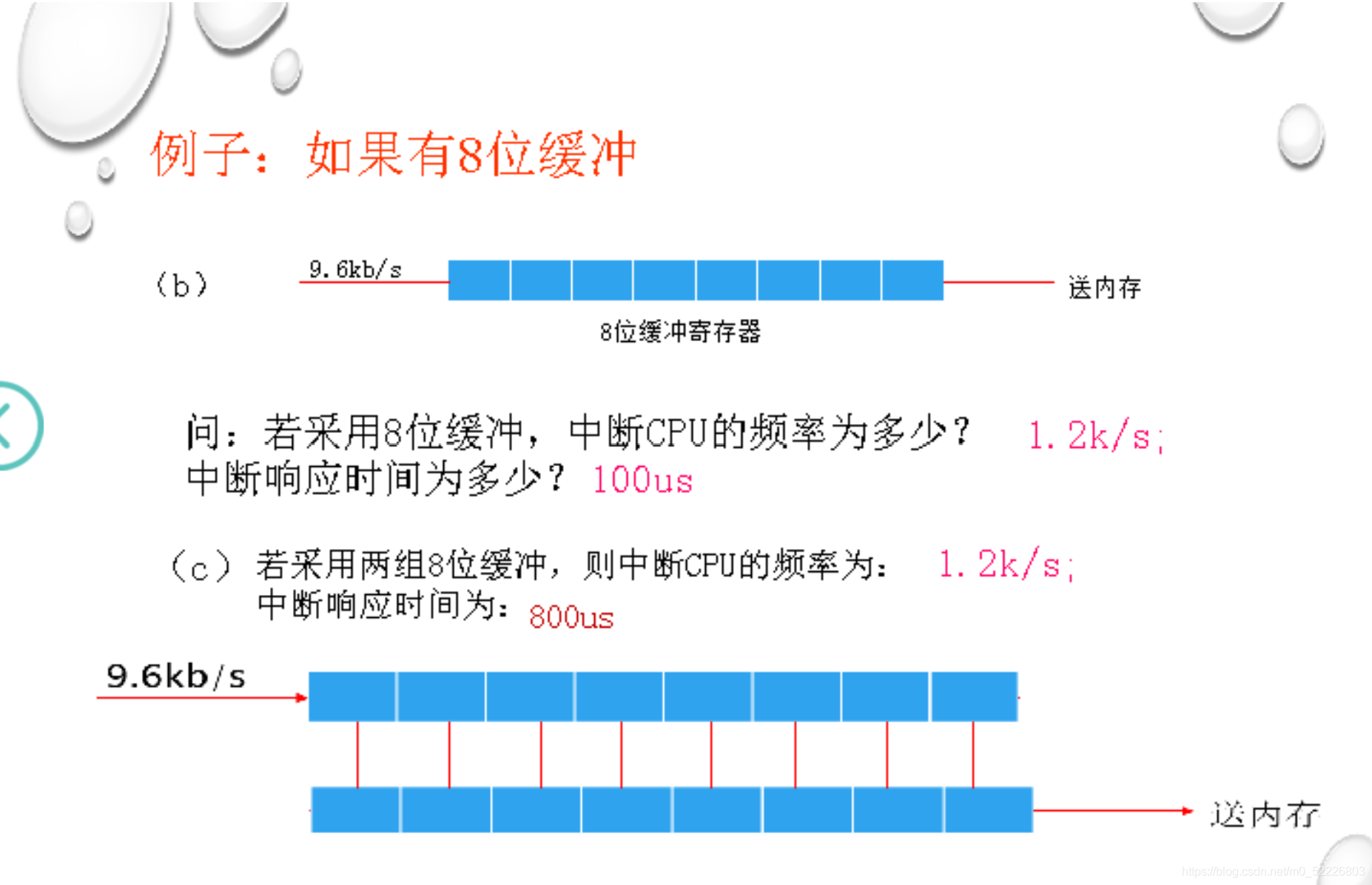

(b)的情况下

计算:
(b)的中断频率:
9.6k/s /8=1.2k/s

(b)的中断响应时间:

CPU必须在下一数据写入缓冲区之前,对当前缓冲区中数据进行响应处理,否则缓冲区中的数据将会被覆盖掉。

所以(b)中,要在下1bit数据输入缓冲区前,处理完数据、让出缓冲区。所以响应时间为100us以内(传输速率是9.7kb/s,所以每1bit数据到达时间需要100us)。所以从装满到取走最大时间间隔为100us.

(c)的中断响应时间:

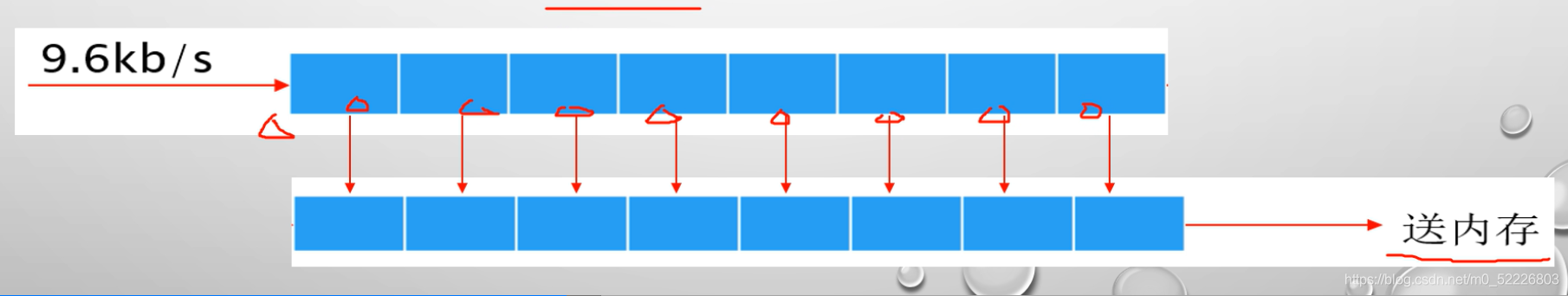

因为©中设置两个缓冲区,响应时间就是在第一行装满,发出中断请求,然后把第一行放入第二行,当再次装满第一行时,即又来了8位数据时,做出响应全部取走即可,所以只要在另一个缓冲区装满时,处理并让出当前缓冲区即可。如下图,放满8个缓冲区一起处理。

所以中断响应时间放宽为100*8 = 800us

结论:
增加缓冲区的位数只能降低CPU的中断频率, 不能放宽CPU的中断响应时间,采用多行缓冲区则可以放宽缓冲时间。

中断频率是在数据放满时提出中断的频率、满了就要提出中断。

中断响应时间是在数据放满时提出中断,一直到下一个数据来时的间隔。

1.2. 现实生活例子

就拿学生上课迟到,老师处理学生来举例子。其中会有以下几个角色:

老师——对应着CPU
学生——对应着1bit数据
教室外的椅子——对应着缓冲区

情景①:
题目:老师正在讲课,并且在外面放置了一把椅子,供迟到的学生坐着等待,当椅子坐满学生后老师再叫进迟到的学生进行处理。老师很贴心必须让每一个迟到的人都能坐上椅子,并且每20s就会有一个迟到的学生到来。

题解:
中断频率:

60 ÷ 20 = 3 s
老师1分钟要停下3次来处理学生,中断频率为3(次/分)。

中断响应时间:20
因为老师必须在这个座位被学生坐着,在下一个学生到达之前,处理完该学生,让出椅子。所以老师的中断响应时间为20s以内。

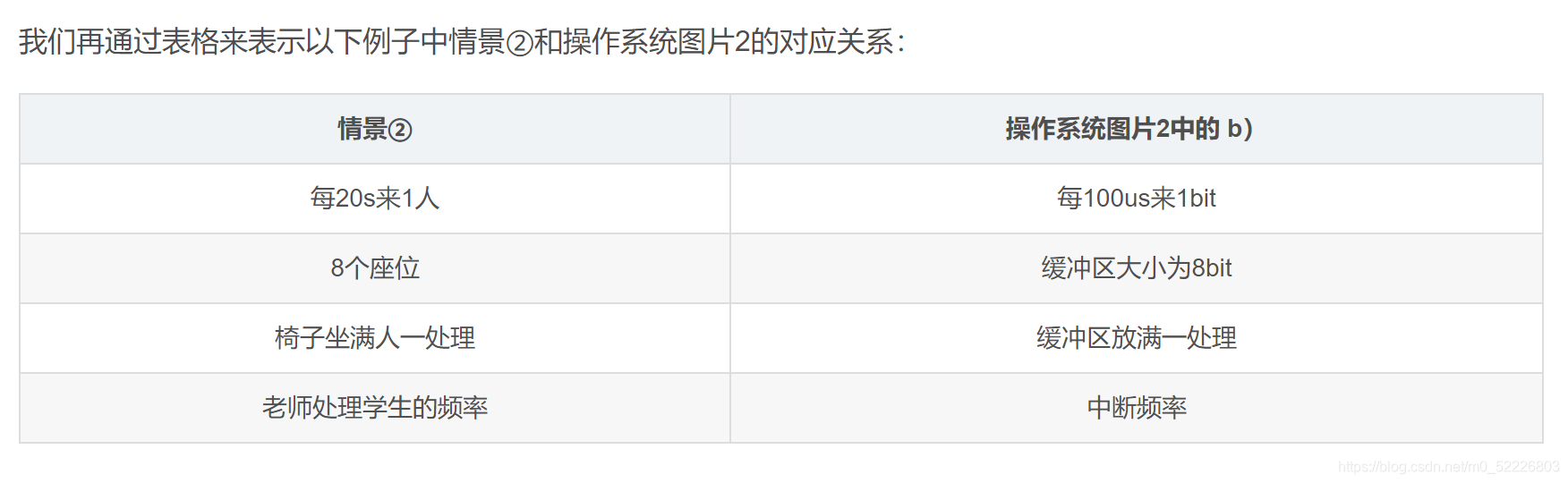

情景②:
题目:接下来,老师把椅子增加到了8把。

题解:
中断频率:

8 ∗ 20 = 160 s
160s坐满椅子

60 ÷160 = 0.375
所以老师每分钟中断0.375次。

中断响应时间:
然而从座位坐满,发出坐满信号,到下一学生到达,还是20s到达,所以中断响应时间还是20s.

情景③:

题目:接下来,老师讲椅子数改为2排, 每排有8把椅子。每当坐满一排之后,老师再处理学生。

题解:
中断频率:

8*20 = 160 (s)
还是每160秒坐满椅子

60÷160 = 0.375
所以老师每分钟中断0.375次。

中断响应时间:

因为椅子变成两排,一排坐满发出中断信号,但是被迁移到另一排,不需要老师立刻去处理,所以老师只需要在两排都做满之前处理就可以。
20*8 = 160(s)
所以中断响应时间放宽到了160s。
