DIY便携显示器

DIY便携显示器–求爱日记（bushi）

几个重要的参数：尺寸，分辨率，刷新率，色域

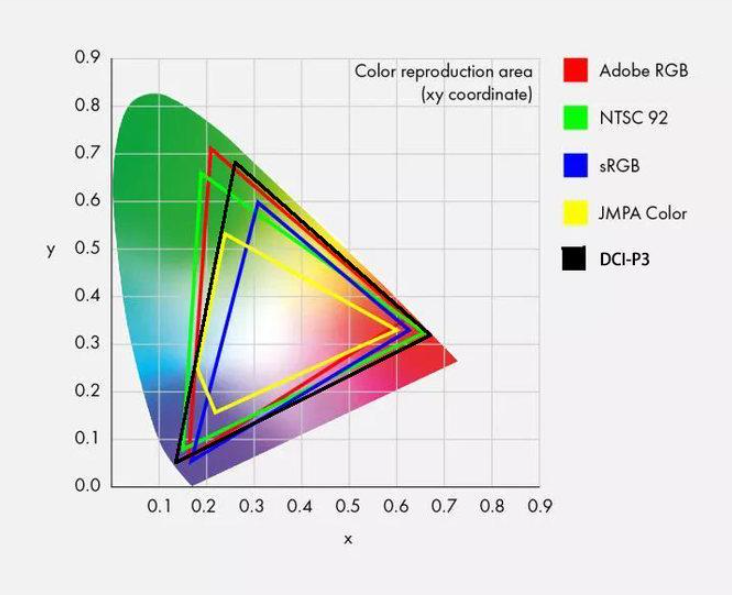

1.色域：显示器能显示的色彩范围，对于同等价位的IPS屏幕在色彩上会优于其他的款式。

因为老婆对色彩敏感，所以屏幕要选用广色域的显示器。

Adobe RGB是由Adobe公司推出的色域标准，针对修图的人，可以多关注Adobe RGB数值；

sRGB色域的标准是针对计算机外部设备提出的定义，那么对于普通工作、或者日常打印的话，买sRGB色域的设备就可以了；

NTSC作为电视标准，也是三者中色域最广的，那么显示器用户中的电影爱好者就可以主要参考它的数值

有说法说72% NTSC = 100% SRGB

作为小白，大概能明白这两种标准下的参数是相近的色彩显示效果。

2.分辨率：

​ 1920*1080 1K

​ 3840*2160 4K

​ 2560x1440 2K

​ 2K的显示器的像素点是1K的1.7倍。

a.选择方法A

看普通电影(≤1080P)、爱优腾等视频平台的非会员用户，普通1080P显示器就完全足够了，尺寸可以选择24寸或者27寸的即可，尺寸再大一点就不建议了，颗粒比较明显。

b.选择方法B

对于电影发烧友至少要4K分辨率的显示器，现在的4K片源还是相当丰富了，对于电影发烧友来说找点片源应该不是难事，而且视频平台4K画质的视频也越来越多，甚至支持HDR，当然，你需要开会员。

​

​ 本次DIY想采用1K的分辨率。

​ 用来看代码的话应该是绰绰有余的。

3.大小尺寸：初衷是做一个便携式的副屏，所以就找一块15.6寸的面板就可以了。

4.刷新率：显示器的刷新率60HZ足以，电影一般就24帧，视频一般是30帧或者60帧，所以仅对于看电影和看视频来说，144HZ以上刷新率没有任何意义，不太需要关注这项参数。

5.最终液晶面板的确定：

根据丫丫的需求选取了这款高色域的屏幕N156HCG-EN1

本人在挑选屏幕是在咸鱼上买的，咸鱼上的价格普遍比淘宝上的要好一些，前提是能找的到靠谱的老板。

6.驱动板的选择

由于是第一次DIY显示器，所以我的驱动板和显示器的外壳是直接在淘宝上找一个感觉还算靠谱的卖家直接配的，直接把显示器的型号发给卖家，卖家直接帮忙配

原则是按照自己的需求购买，看看自己的电脑使用的是什么样的接口。

关于一线通的问题：

一定要是支持全功能type-c的电脑才能使用。

首先USB type-c接口显示器主要是为了方便笔记本用户而存在的，而且是为那些带有全功能type-c接口的笔记本。

建议读者在自行DIY的时候最好查看自己的笔记本电脑的接口类型。

丫丫的电脑是HP ZHAN 66 Pro A 14 G3，搭载了全功能type-c。所以我在选择显示器驱动板的时候采用了TYPE-C型含一线通功能的驱动板。

由于购买驱动板的预算充足，所以给液晶板配上typec一线通以及外壳，一套下来淘宝上报价大概在250到300之间。

我买的是235块钱的套件，有条件的可以补个税点申请个发票报销，可以和商家协商。

属实不算特别贵。主要的成本都在那块液晶屏幕上，一线通最大的又点就是提供桌面的整洁，让主机和副屏只有一条线连接在一起。

但是我的面板就是1K面板，这个驱动板可以去驱动2K的面板，后期没准可以拆开来更换液晶面板，带来更高的使用体验。

​

​ 驱动板要注意供电的电流。一般都是5V 2~3A 就OK了。

7. 成品图展示：

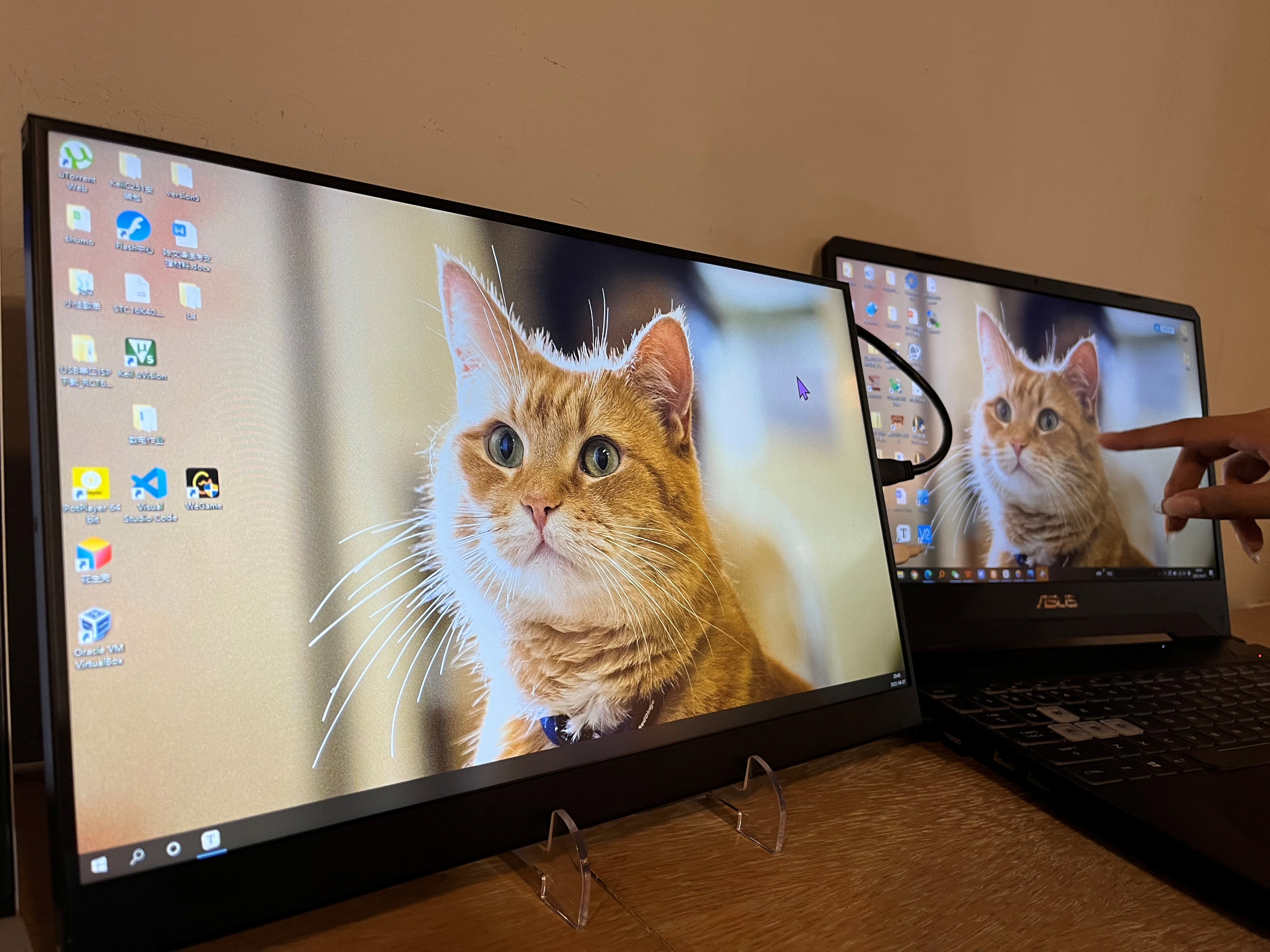

将驱动板和液晶面板全部组装在一起，成品的效果图如下：

色彩明显比我的飞行堡垒7的屏幕要饱和。

刷新率也不算太差，基本上只要不玩游戏都够用。

组装的过程：

感觉好像排线引的好难看，哈哈。可能没有啥艺术细胞。

值得一提的是，在拧上驱动板和屏幕的时候要先提前在电脑上连结试试看，看看能不能将屏幕点亮。

若不行的话，可以检查接线，看看接线有没有正反面接反。

8. 总结

本次DIY还是挺顺利的，在路途上基本上没有遇到什么特别大的问题，终于给我那个计算机专业的小笨蛋配了个副屏，以后看代码看视频都方便了，最近她还说想学树莓派来着，刚好也可以用作树莓派的显示器，可把女朋友给惊喜坏了，技术宅们都可以给自己老婆DIY一款属于她的显示器。冲，xdm！！
