一级减速器装配图和零件图——课程设计

于 2023-02-24 09:55:29 发布
阅读量1.8k 收藏 3
点赞数
分类专栏： 机械 模具 数控 夹具 车辆 PLC /设计 文章标签： 制造 文档资料 自动化
原文链接：https://blog.csdn.net/m0_52376787/article/details/129159561?spm=1001.2014.3001.5501
版权
该文档详述了一项机械设计课程的任务，涉及设计一用于带式运输机的同轴式二级圆柱齿轮减速器。设计内容涵盖电动机选择、传动参数计算、齿轮和轴的设计、轴承与键联接的选择与校核，以及装配图和零件图的绘制。设计遵循特定的工作条件，如载荷平稳、单向旋转，并需在限定的使用年限内满足性能要求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目   录

设计任务书……………………………………………………1

传动方案的拟定及说明………………………………………4

电动机的选择…………………………………………………4

计算传动装置的运动和动力参数……………………………5

传动件的设计计算……………………………………………5

轴的设计计算…………………………………………………8

滚动轴承的选择及计算………………………………………14

键联接的选择及校核计算……………………………………16

连轴器的选择…………………………………………………16

减速器附件的选择……………………………………………17

润滑与密封……………………………………………………18

设计小结………………………………………………………18

参考资料目录…………………………………………………18

机械设计课程设计任务书

题目：设计一用于带式运输机传动装置中的同轴式二级圆柱齿轮减速器

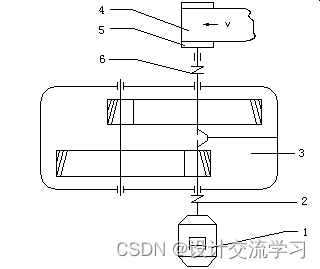

  • 总体布置简图

1—电动机；2—联轴器；3—齿轮减速器；4—带式运输机；5—鼓轮；6—联轴器

  • 工作情况：

载荷平稳、单向旋转

  • 原始数据

鼓轮的扭矩T（N·m）：850

鼓轮的直径D（mm）：350

运输带速度V（m/s）：0.7

带速允许偏差（％）：5

使用年限（年）：5

工作制度（班/日）：2

  • 设计内容
      1. 电动机的选择与运动参数计算；
      2. 斜齿轮传动设计计算
      3. 轴的设计
      4. 滚动轴承的选择
      5. 键和连轴器的选择与校核；
      6. 装配图、零件图的绘制
      7. 设计计算说明书的编写

  • 设计任务
    1. 减速器总装配图一张

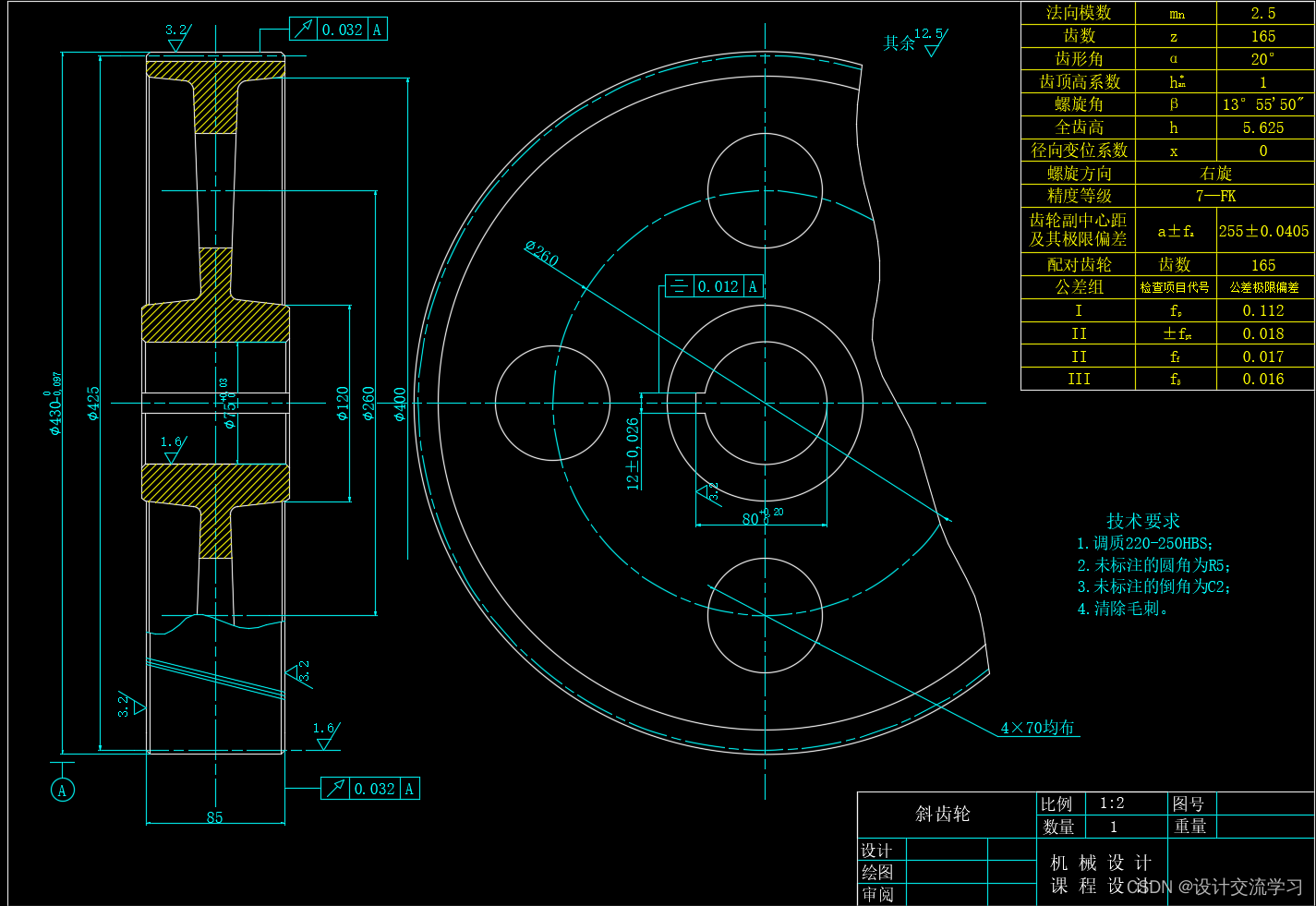

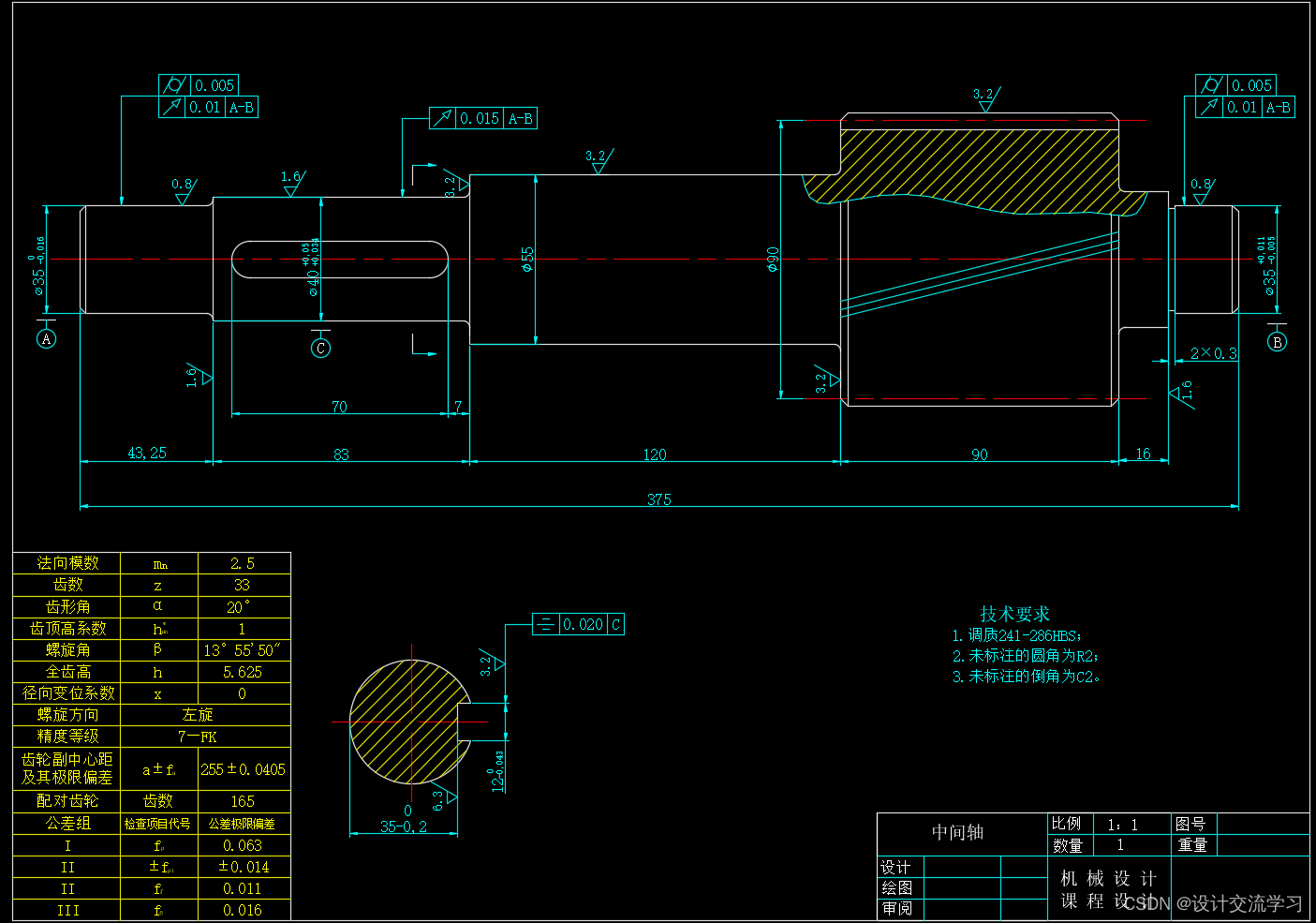

    2. 齿轮、轴零件图各一张
    3. 设计说明书一份

  • 设计进度
      1. 第一阶段：总体计算和传动件参数计算
      2. 第二阶段：轴与轴系零件的设计
      3. 第三阶段：轴、轴承、联轴器、键的校核及草图绘制
      4. 第四阶段：装配图、零件图的绘制及计算说明书的编写
