《8255并行I/O扩展实验》微机实验报告

• 实验要求

利用8255可编程并行口芯片，实现输入、输出实验，实验中用8255PA口作读取开关状态输入，8255PB口作控制发光二极管输出

• 实验目的
  1. 了解8255芯片结构及编程方法。
  2. 了解8255输入、输出实验方法。
• 实验电路及连线

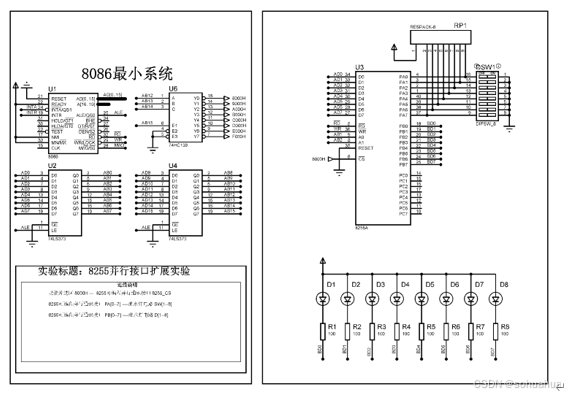

  1. Proteus实验电路



2、硬件验证实验

硬件连接表

接线孔1	接线孔2
8255 CS	8000H-8FFFH
PB0--PB7	D1--D8
PA0--PA7	SW1--SW8

• 实验说明

1、8255A芯片简介：8255A可编程外围接口芯片是INTEL公司生产的通用并行接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：

方式0：基本输入/ 输出方式

方式l：选通输入/ 输出方式

方式2：双向选通工作方式

2、使8255A端口A工作在方式0并作为输入口，读取SWl-SW8的开关量，PB口工作在方式0作为输出口。

• 实验程序流程图
•

• 实验步骤

1、Proteus仿真

a.在Proteus中打开设计文档  8255_STM.pdsprj；

b.建立实验程序并编译，仿真；

c.如不能正常工作，打开调试窗口进行调试。

汇编语言参考程序：



CODE    SEGMENT ;

        ASSUME CS:CODE

IOCON   EQU 8006H

IOA     EQU 8000H

IOB     EQU 8002H

IOC     EQU 8004H

START:

              MOV AL,90H

        MOV DX,IOCON

        OUT DX,AL

        NOP

START1: NOP

        NOP

        MOV AL,0

        MOV DX,IOA

        IN AL,DX

        NOP

        NOP

        MOV DX,IOB

        OUT DX,AL

       JMP START1

CODE ENDS

        END START

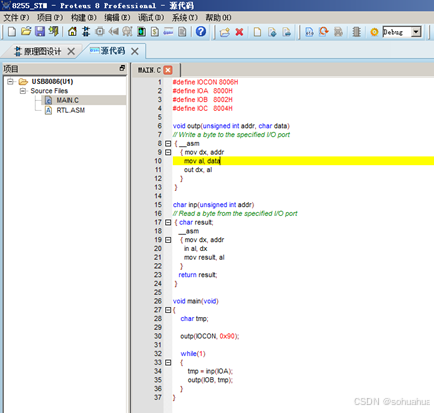

C语言参考程序：

#define IOCON 8006H

#define IOA   8000H

#define IOB   8002H

#define IOC   8004H

void outp(unsigned int addr, char data)

// Write a byte to the specified I/O port

 { __asm

    { mov dx, addr

      mov al, data

      out dx, al

    }

 }

char inp(unsigned int addr)

// Read a byte from the specified I/O port

 { char result;

   __asm

    { mov dx, addr

      in al, dx

      mov result, al

    }

   return result;

 }

void main(void)

{

    char tmp;

    outp(IOCON, 0x90);

    while(1)

    {

        tmp = inp(IOA);

        outp(IOB, tmp);

    }

}

2、实验板验证

a．通过USB线连接实验箱

b．按连接表连接电路

c．运行PROTEUS仿真，检查验证结果

• 实验结果和总结

实验结果：

实验心得:

本次实验利用8255可编程并行口芯片，实现输入、输出实验，实验中用8255PA口作读取开关状态输入，8255PB口作控制发光二极管输出

通过本次实验了解了8255芯片结构及编程方法。了解了8255输入、输出实验方法。对理论知识有了进一步的认识，在今后的学习生活中继续努力。
