本文旨在帮助读者理解UML中的顺序图和协作图。实验内容包括：1) 描述存款用例的交互场景并绘制顺序图及协作图；2) 设计自动车锁系统的类图，并绘制其‘锁车’用例的顺序图和协作图；3) 饮料销售机系统的功能分析，绘制前端、记录器和分配器的类图，以及不同场景的完整顺序图。通过这些实例，读者将掌握Rational Rose中绘制交互图的方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实验目的
(1) 理解时序图的基本概念； (2) 理解协作图的基本概念；
(3) 掌握在Rational Rose中绘制交互图的操作方法。
实验内容

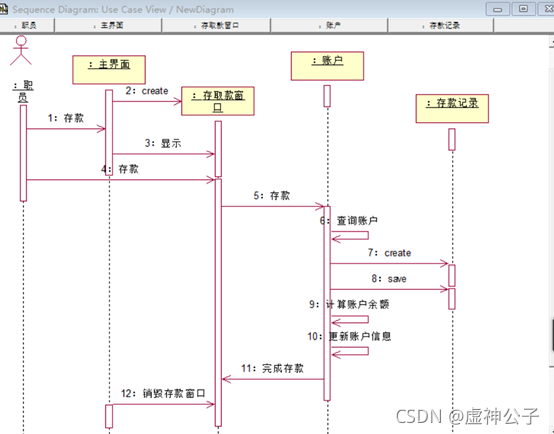

一、概要描述交互场景(存款用例)。(文件名命名为存取款交互概要.mdl)
在这里插入图片描述

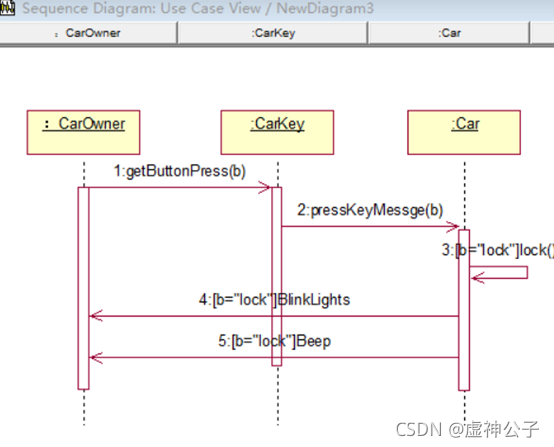

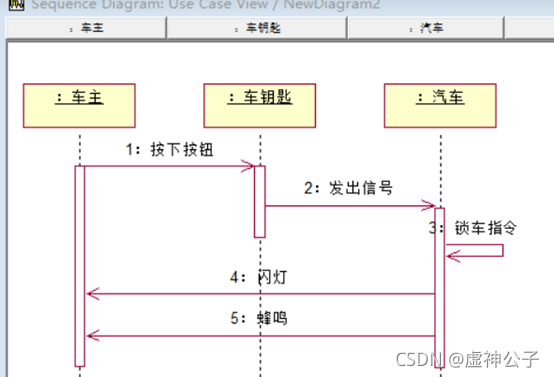

二、设计和绘制自动车锁系统类图；根据类图设计和绘制实现“锁车”用例的顺序图；在顺序图中按【F5】或选择【Browse】【Creat Collaboration Diagram】自动生成协作图(文件名命名为CarKey.mdl)

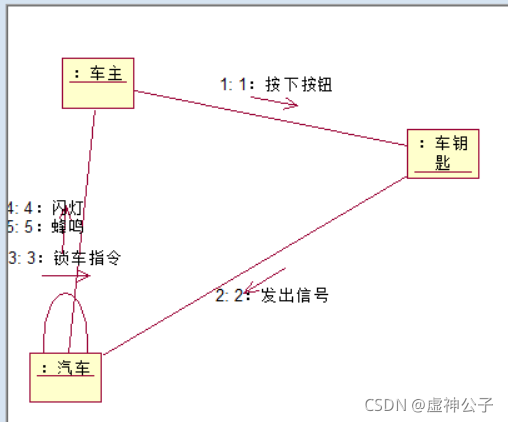

协作图如下：
在这里插入图片描述
