数字图像处理实验报告 实验五：形态学图像处理

实验五 形态学图像处理

一、实验目的 
1、了解形态学的基本理论和方法。
2、掌握对图像进行开、闭、膨胀、腐蚀的方法。
二、实验环境
Matlab R2022a
三、实验内容
3.1实验题目
1、任选一种结构算子实现对图像或目标的开、闭、腐蚀和膨胀运算。

2、采用形态学处理方法实现图像去噪。

3、对图像分割实验（实验四）得到的分割结果进行形态学处理，对肺部区域的空洞进行填充。

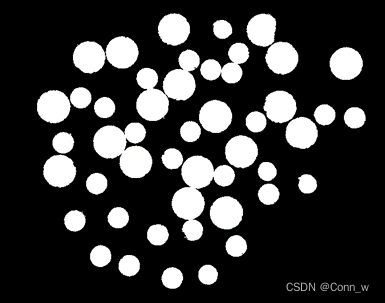

4、请用形态学算法生成只包含边界接触的圆形。（选做题）

3.2相关知识
1、相关知识

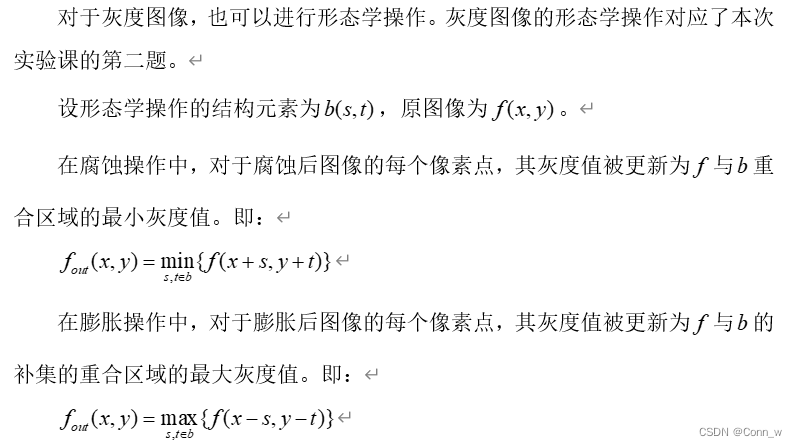

图像的形态学描述与处理都基于填放结构元素的概念。结构元素的选择与从图像中抽取何种信息有密切关系。图像的形态学基本操作有腐蚀（Erosion）、膨胀（Dilation）、开（Opening）、闭（Closing）四种。利用这几种形态学操作，可以完成图像分割、特征抽取、边缘检测、图像增强等工作。
腐蚀操作是形态学最基本的操作之一。宏观上看，腐蚀运算可以使被处理的图像缩小，消除图像的边界，消除图像中小于结构元素大小的部分。如果图像中两部分存在细小的连通“桥”，则腐蚀运算可以将这一连通消除。腐蚀运算的算法如下：用结构元素，扫描图像中的每一个像素。用结构元素与其覆盖的二值图像做与运算。若结构元素的与元素都为1，则图像的该像素值置为1，否则值置为0。
膨胀操作与腐蚀操作相反，是腐蚀操作的逆运算。膨胀操作可以使被处理的图像增大，扩充图像边界的凹陷部分，填充图像中比结构元素小的空洞。对于多个不同的连通域，若存在缝隙，则填满该缝隙。膨胀运算的算法如下：用结构元素扫描图像的每一个像素，用结构元素与其覆盖的二值图像做“与”运算。如果都为0，结果图像该像素为0，否则为1。
形态学的开操作是先用结构元素进行腐蚀操作，而后再用腐蚀的结果再次进行膨胀操作。开操作能使得对象的轮廓变得光滑，断开狭窄的间断、消除细的突出物。
形态学的闭操作就是用结构元素对原图像先进行膨胀操作，后进行腐蚀操作，使得轮廓变得光华，但与开操作相反，用于消除狭窄的间断和鸿沟，消除小的空洞，填补轮廓线中的断裂。

本次实验的第四题是利用形态学操作进行一些简单的应用。
为了识别出图像各个圆形的边界，需要进行边界提取。由结构元素对原图像先进行腐蚀，再用原图像减去腐蚀后的图像，就能得到图像的边界。根据图像的边界，可以根据图像边界的周长判断哪些圆是独立的，哪些圆是与另外的圆互相连通的。利用这一种办法，提取出了图像中所有的连通分量。
在提取完连通分量，分离出与其他圆互相连通的圆后，就需要进行区域填充。为了自动地区分出哪些黑色像素点是圆内部的空洞、哪些黑色像素点是圆外部的背景，可以迭代的利用膨胀操作进行填充，直到图像不再发生任何变化。
2、部分核心代码
（1）随意地选取了一个线性的结构元素，对图像进行腐蚀操作。

I=imread("lab5_1.tif");
se = strel('line',10,10);
subplot(1,2,1);imshow(I);
I=imerode(I,se);
subplot(1,2,2);imshow(I);

（2）随意选取了一个线性结构元素，对图像进行膨胀操作。

I=imread("lab5_1.tif");
se = strel('line',5,5);
subplot(1,2,1);imshow(I);
I=imdilate(I,se);
subplot(1,2,2);imshow(I);

（3）随意选取了一个线性结构元素，对图像进行开操作。

I=imread("lab5_1.tif");
se =
