偏置电路基础

有源器件正常工作时都需要一定的开启电压，偏置电路就是为其提供电压或电流的电路。

偏置电路的最高形式是基准电路，要求PVT稳定，能够抑制工艺漂移、电源电压变化和温度波动对电路性能退化带来的影响；通常的偏置电路只要求PV稳定。

偏置电路属于静态DC电路，依靠环路AC控制。

偏置电路设计的三个核心问题：
①.静态工作点的缺点：至少静态电流应与Vdd无关；
②.支路电路的电源抑制比：这是交流阻抗分压的交流小信号问题，使用cascode调解控制，降低电源噪声对偏置电路的影响；
③.最后就是各支路电路的线性匹配match问题，

基本的偏置电路

1.单支路偏置

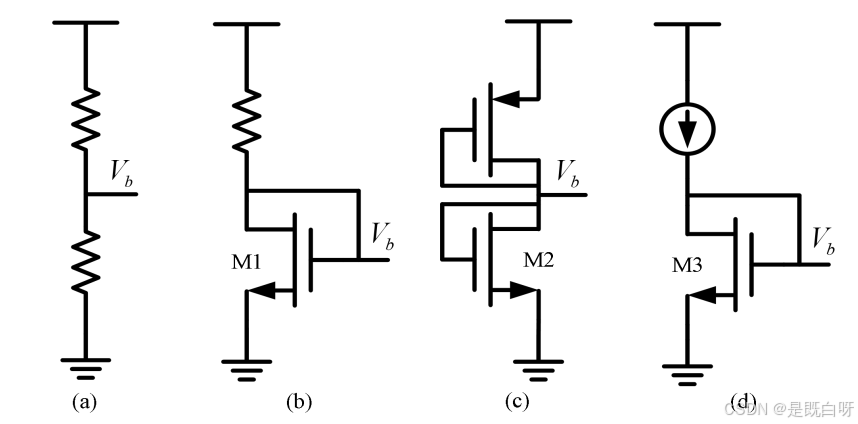

        如下图所示，单支路偏置电路。

        其中图 (a)通过两个线性电阻分压产生偏置电压 Vb，图 (b)通过线性电阻与 MOS 二极管串联分压产生偏置电压 Vb， 图 (c)通过两个 MOS 二极管串联分压产生偏置电压 Vb。 这 3 种结构的共同缺点是 Q 点不稳， 支路电流和偏置电压受电源电压影响大，电源抑制比较差。 图 (b)因有稳压源， 性能有所改善， 但功耗或面积偏大。

        那么如何才能提高偏置电路的稳定性，提高电路的PSRR呢？若假设上下串联的元件交流阻抗分别为 r1 和 r2，则：

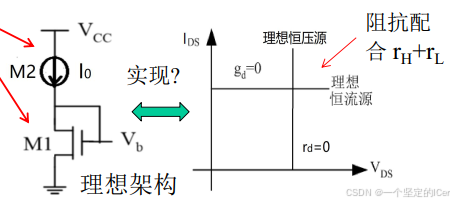

        由上两式可知， 要使 Q 点稳定， 需要 r2=0， r1趋于∞， 即电流源（内阻无穷大）与电压源（内阻为零）串联。图 (d)就是采用电流源与 MOS 二极管(电压源)分压来稳定 Q 点， 该结构能有效提高支路的PSR 噪声抑制能力。

        但图 (d)中的单支路恒流源无法实现， 需相互配合的两支路， 确保单支路假设的工作条件成立， 一支路恒压源偏置另一支路恒流源， 两支路的恒压源与恒流源在对角线位置， 构成 CM 互偏。

2.两路偏置电路

2.1 线性电流镜和非线性电流镜

        线性电流镜如下图所示：

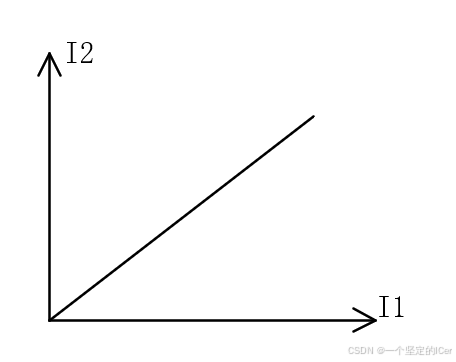

        两电流之间的传输比及电流传递曲线如下，是为线性传递；

        将两个线性电流镜互相偏置无法得到稳定的电路状态，没有确定的电流解，因此为构成偏置电路需引入非线性电流镜。

        下面介绍非线性电流镜：

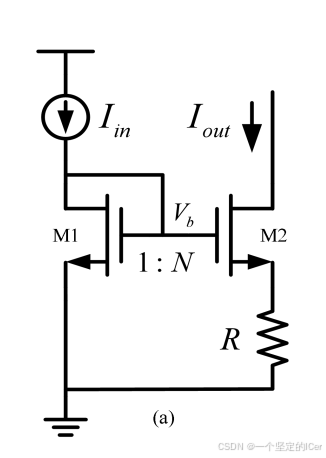

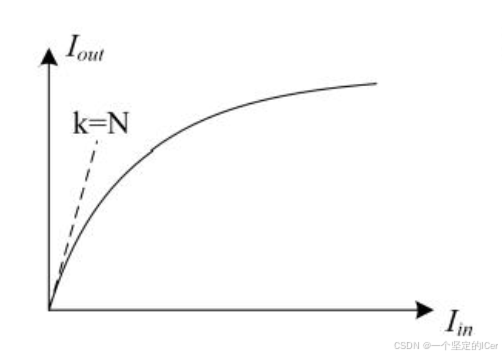

        图（a）所示为单调型非线性电流镜，电路启动时，电阻上的压降很小，可以忽略，此时Iout=NIin，电流传递函数曲线斜率为N；随着输入电流的增大，电阻R上的压降也会增大，输出电流会增大，但R上压降的增加会使得VGS2增大量降低，曲线得斜率会变小，产生非线性。非线性产生得根源就是电阻上有压差引起两管的VGS不同。

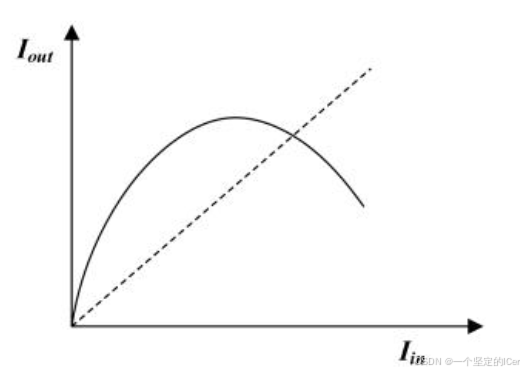

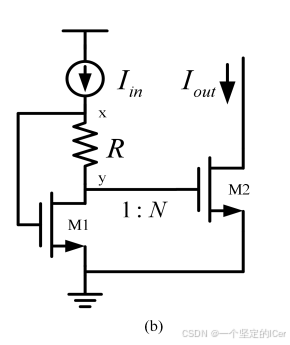

        图（a）所示为峰值型非线性电流镜，电路启动时， 电阻上压降可忽略， 此时 Iout = NIin 。 随着电流增大， VGS1 增大， 电阻 R 上的电压也增大， 但 VGS1 没有 R 上的电压增大的快， 故VGS2 会减小， Iout会减小。

由线性电流镜＋非线性电流镜即可得到稳定的工作点，唯一的电流解，可以设计偏置电路。

2.2 VGS/R两路自偏置电路

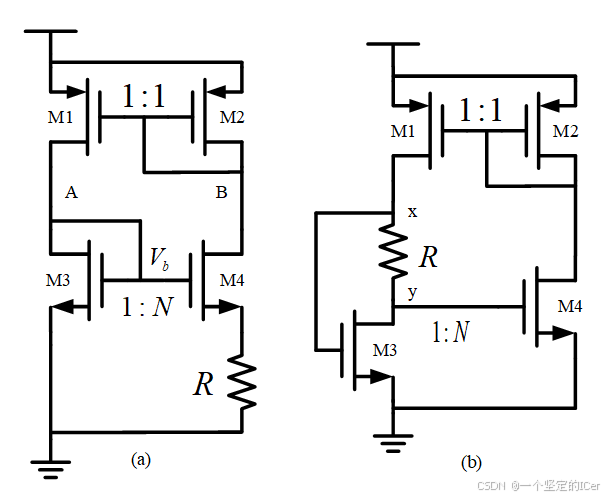

        图（a）为单调型两路自偏置电路，图（b）为峰值型两路自偏置电路。两者都是通过V-I I-V之间的相互转化构成循环自偏置，但电路能够稳定的前提是引入了电阻R构成NL CM，与L CM一同确定静态工作点。

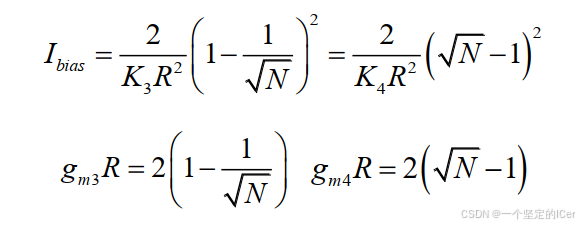

下面分析其环路稳定性，对于图（a），先求偏置电流：

环路增益：

环路正反馈增益小于1，环路稳定。

同理，对于图（b）有：

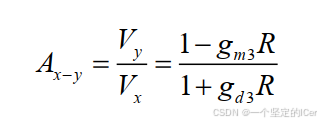

x-y点的增益为：

x点的等效阻抗为：

环路增益为：

环路正反馈增益小于1，环路稳定。

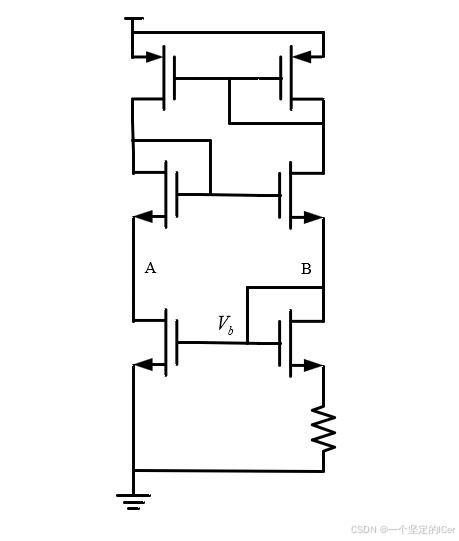

2.3 使用Cascode结构的偏置电路

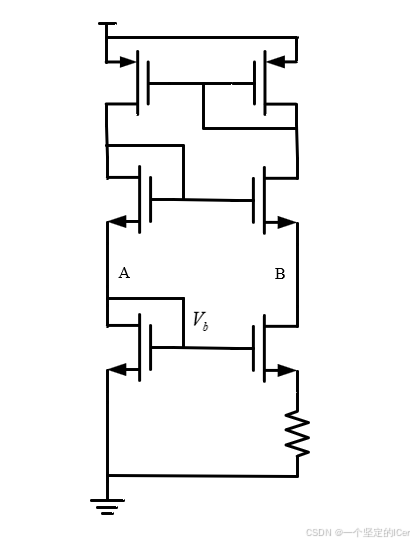

将线性电流镜改成Cascode，不改变电流的传输比，也不改变环路电压增益，但能够提高电路的PSRR以及电流匹配精度。

2.4 VBE/R偏置电路

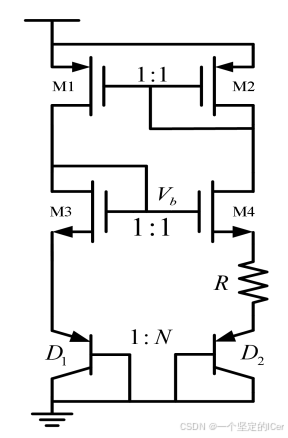

在 CMOS 的 N 阱工艺下， 利用寄生 pnp 管可以真正实现 VBE / R偏置电路，如下图所示：

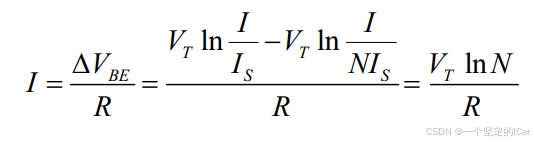

该电路结构M3和M4管的源极电位相同，电路的偏置电流为：

环路增益恒<1，电路能够稳定。

2.5 VGS/R型偏置电路

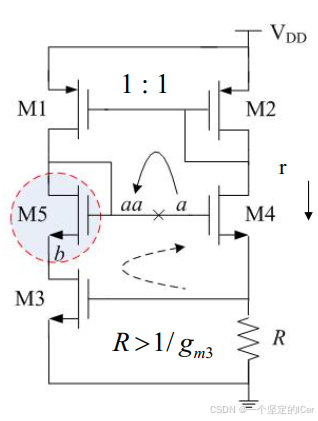

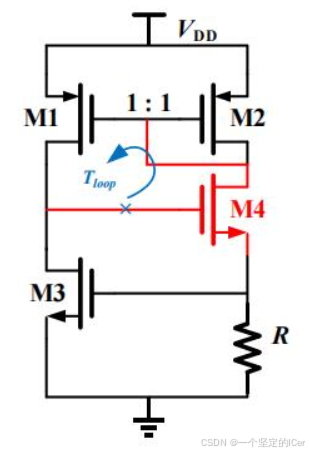

        如下图所示，其中 M4 必不可少， M4 的存在使得 M1 漏端向下看是个低阻， 同时 M4 漏端向下看是一个 Regulated Cascode 的高阻， 提高了自偏置电路的 PSR。VGS/R比VGS/R有更好的PSRR！


该结构环路增益<1，能够维持稳定。但还可以加以改进，可在M1漏端和M3漏端加一个电阻，目的是把M3的D端电压往下压一压，保持M3处于饱和区工作就行，同时也能提高电路的匹配性，这个电阻可以用MOS管来代替，如下图：

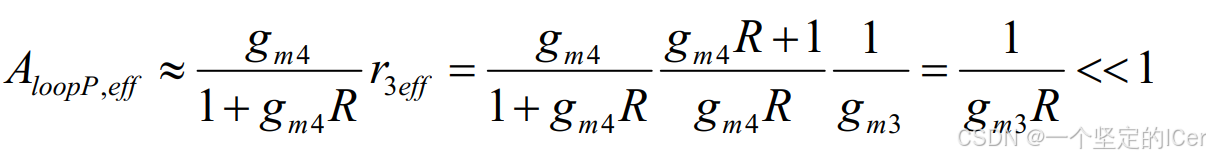

其环路增益为：

2.6 两种常见的偏置电路对比

Wilson与Cascode偏置电路：

两者DC性能相同，AC性能相当；但其均不适用于低压场合，为了得到适用于低压场合且其电源抑制能力较强的偏置电路，下面介绍一种三支路偏置电路。

3.三支路偏置电路

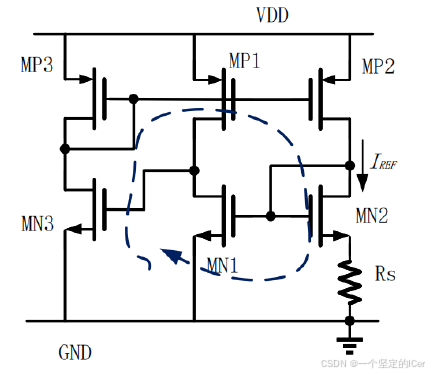

        在传统两支路电路的基础上额外增加一支路如图所示，该支路的增加使得电路的PSRR得到了显著提高，该电路中存在的负反馈环路（图中蓝色虚线所示）增益大于正反馈环路增益，因此该设计电路也稳定。

由MN3、MP3、MP1、MP2、MN2构成的负反馈电路的环路增益可以通过下式计算。假设电路中晶体管均工作在饱和区，MN1和MN3的尺寸相同，MN2管的尺寸是MN1的2倍或者K倍，MP1、MP2、MP3管的尺寸相同。

由gmn1、gmn2、gmn3相等，gmp2和gmp3相等，所以上式可以化为下式，从该式可以看出MN1晶体管的跨导与导通电阻对环路增益的影响情况。

由MN1、MN3、MP1、MP3构成的正反馈环路增益为：

显然， AV01 >AV02即负反馈大于正反馈，系统稳定。
