解锁ESP32-C3 精简版的 GPIO11

已于 2022-09-30 16:33:46 修改
阅读量1.9k 收藏 6
点赞数 1
分类专栏： Arduino AVR Atmega 文章标签： 嵌入式硬件 c语言 单片机
于 2022-09-29 16:03:20 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_52539320/article/details/127108681
版权

ESP32C3的GPIO11(VDD_SPI)默认功能是给flash供电，这个开发板（能不能烧看原理图）VDD直接接3.3，所以可以将此IO用作GPIO，以下是操作流程，注意以下的操作只能执行一次，更改后不能复原（因为是设置熔丝位，不是寄存器，一次性操作）。

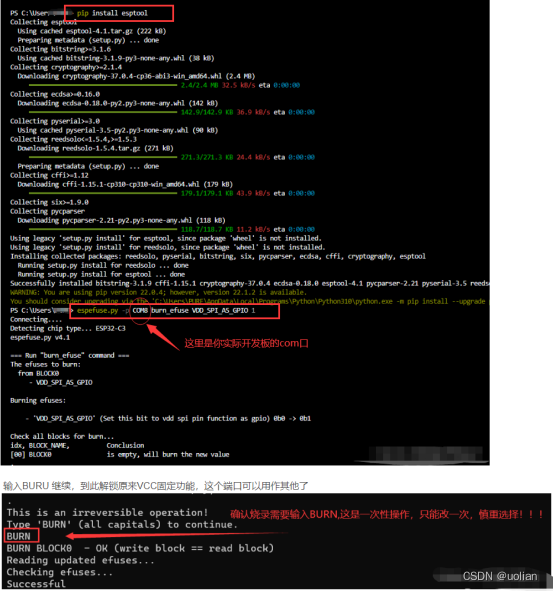

1、使用python的pip安装esptool。pip install esptool
在这里插入图片描述

2、将开发板插入电脑
3、打开命令行窗口输入espefuse.py -p COM* burn_efuse VDD_SPI_AS_GPIO 1 //COM*根据串口号实际情况填写
4、看提示，输入’BURN’

确认是否解锁
在这里插入图片描述
是只有这样操作后，才能当作gpio来用.
