在串联RLC电路中,当电感器的电感电抗与电容器的电容电抗值相等时,就会出现一个频率点。换句话说,XL=XC。发生这种情况的点称为电路的共振频率点(r),当我们分析串联RLC电路时,该共振频率产生串联共振。
串联谐振电路是电气和电子电路中最重要的电路之一。它们可以以各种形式存在,例如在交流电源滤波器、噪声滤波器中,也可以在无线电和电视调谐电路中找到,这些电路产生一个非常有选择性的调谐电路,用于接收不同的频道。考虑下面的简单串联RLC电路。

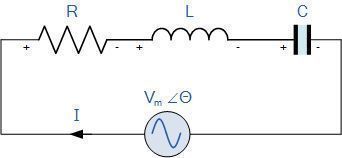

串联RLC电路
串联rlc谐振电路
首先,让我们定义一下我们已经知道的RLC串联电路。

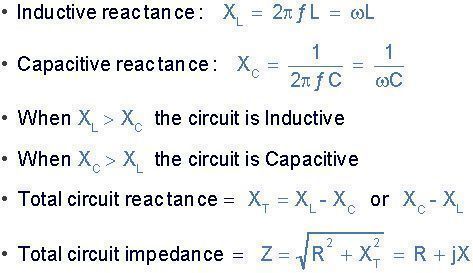

串联电路特性
根据上述感应电抗方程,如果频率或电感增加,则电感器的总感应电抗值也会增加。当频率接近无穷大时,电感器的电抗也会朝无穷大方向增加,电路元件的动作就像开路一样。
然而,当频率接近零或直流时,电感器的电抗将降至零,从而产生与短路相反的效果。这意味着感应电抗与频率“成比例”,在低频时小,在高频时高,这在以下曲线中得到了证明:
频率感应电抗
