simulink使用Universal Bridge平均模型的VSC

一、介绍

基本原理结构上,将基于IGBT的详细变流器模 型用受控电压源替代;忽略变流器输出电压中的所有高次谐波,仅仅保留基波成分。

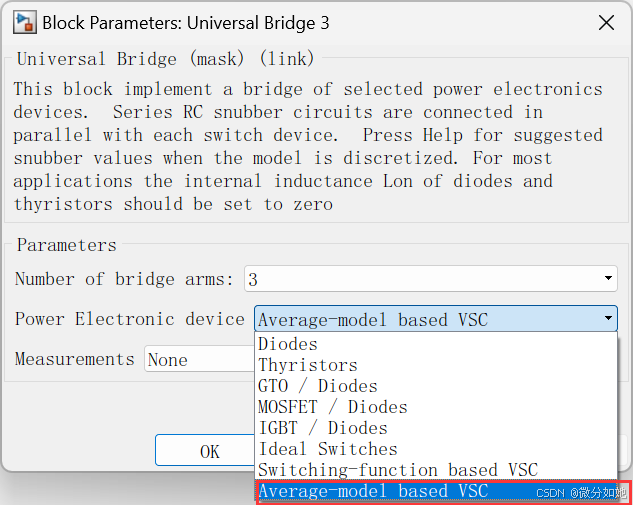

        位置:Simscape/Power Systems/Specialized Technology/Power Electronics

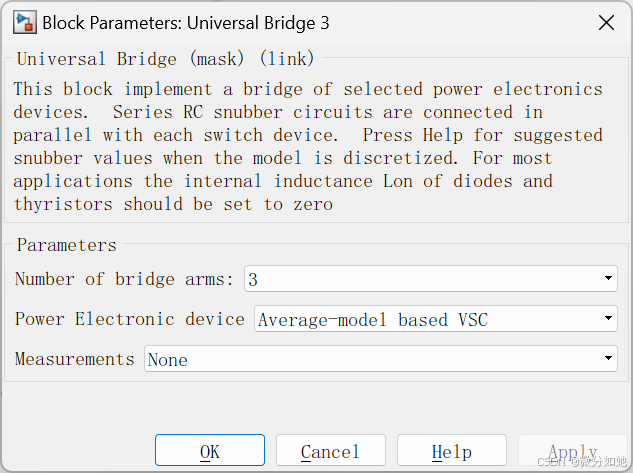

        选择基于平均模型的VSC(Voltage Source Converter,电压源型换流器),将使用平均模型类型的电压源换流器来表示电力电子开关。与开关功能电压源换流器等效模型的电子设备不同,该模型使用参考信号(uref)表示电桥ABC端产生的平均电压。此模型不表示谐波,它可以用于更大的采样时间,同时保持平均电压动态

二、与基于开关的VSC对比

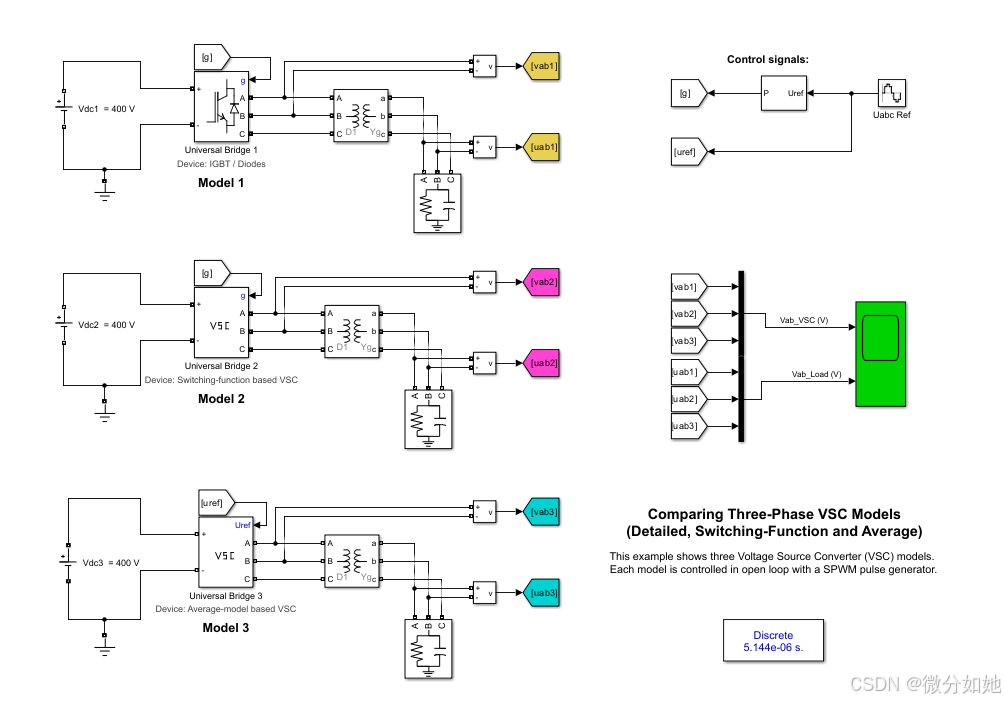

在模块help中官方给出对比仿真模型如下图所示

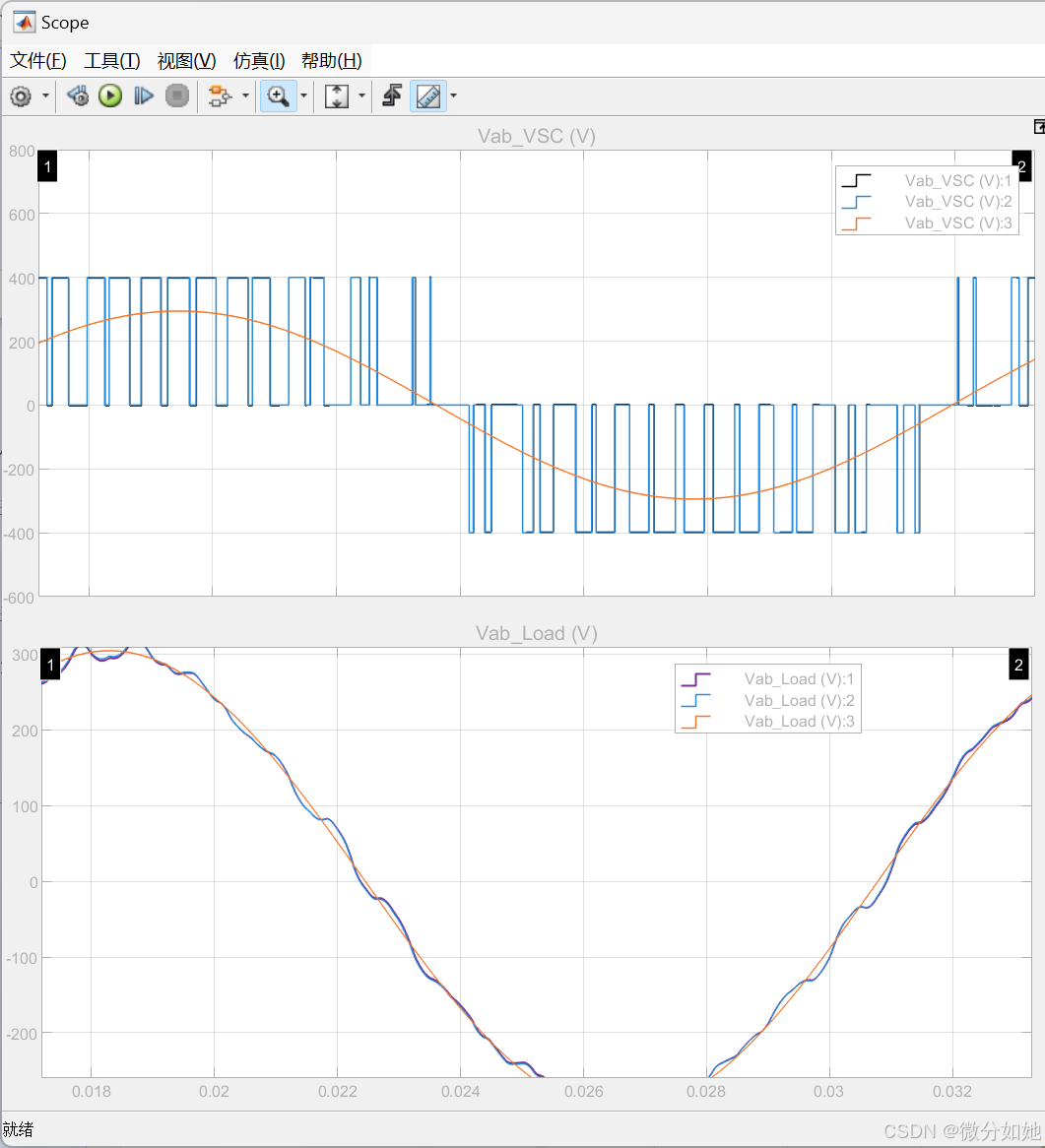

结果分析:经过对比发现model3的负载电压相较于model1的负载电压波形可以说是非常光滑。平均开关模型通过用电压源或电流源代替转换器中的开关波形,将原本的时变电路拓扑转换为时不变电路拓扑结构,极大地简化了电路的分析过程,使得原本复杂的开关行为得以忽略,从而便于对电路进行更深入的理解和分析并且极大提高仿真速度在某些场合非常适用。

缺陷:平均模型通过忽略高频开关动态和瞬时变化,以平滑的电压波形来表示VSC的行为。这种简化处理虽然提高了计算效率,但可能会导致模型在描述VSC瞬态响应和详细动态特性时精度下降。特别是对于需要精确分析谐波、电压波动、电流畸变等高频特性的应用场景,平均模型的精度可能无法满足要求。

三、应用

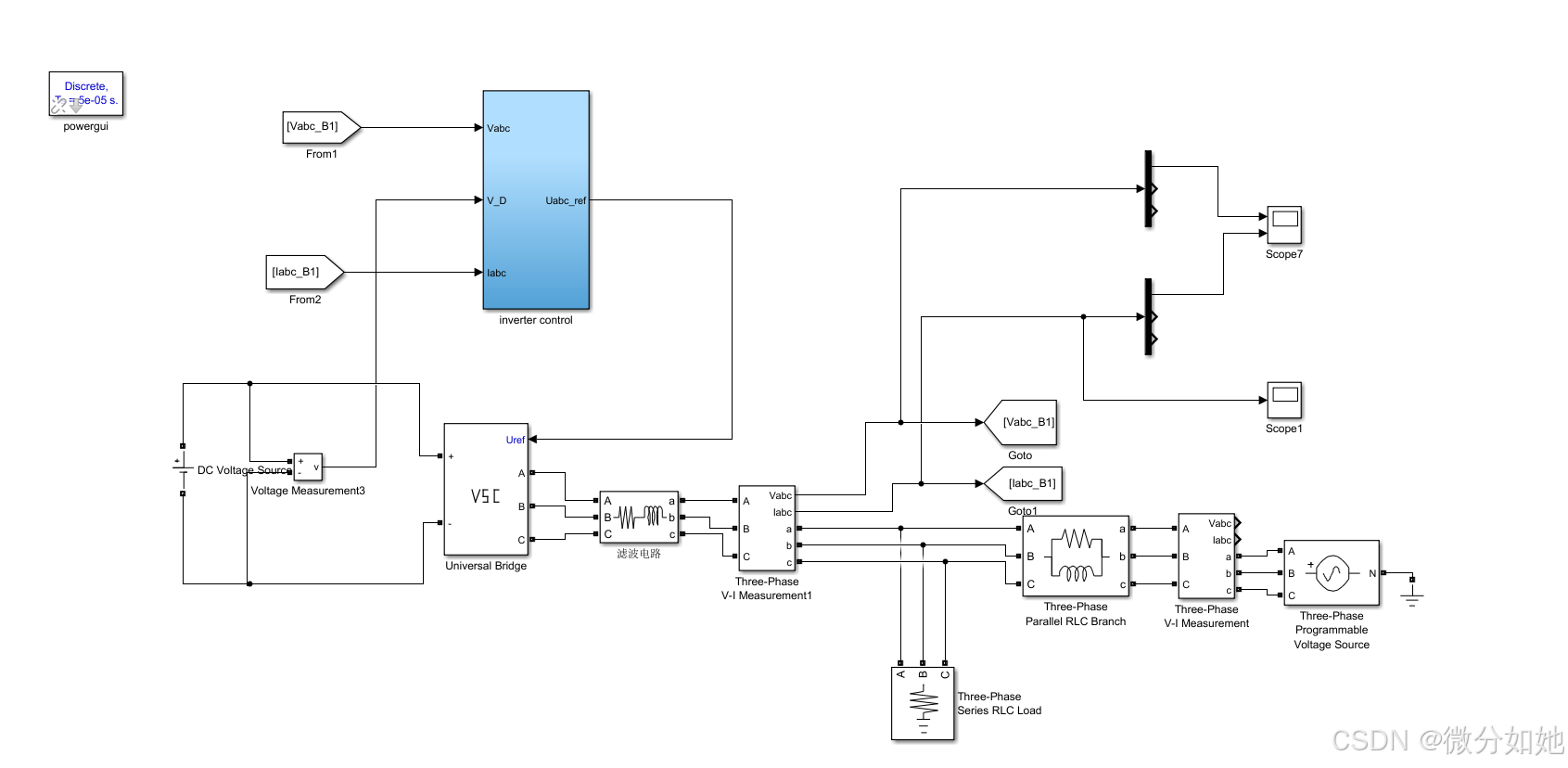

        使用平均模型类型的电压源换流器来表示电力电子开关,代替原先的开关功能电压源换流器等效模型可以在仿真过程中极大的提高仿真效率加快仿真速度,特别是VSC 均包含多个电力电子器件时可以简化仿真,针对一些特别场景也是比较适用的。下面以三相光伏并网逆变器控制为例使用电压外环电流内环的控制方式实现控制(使用直流电压源代替了光伏模块)。

仿真文件见资源绑定

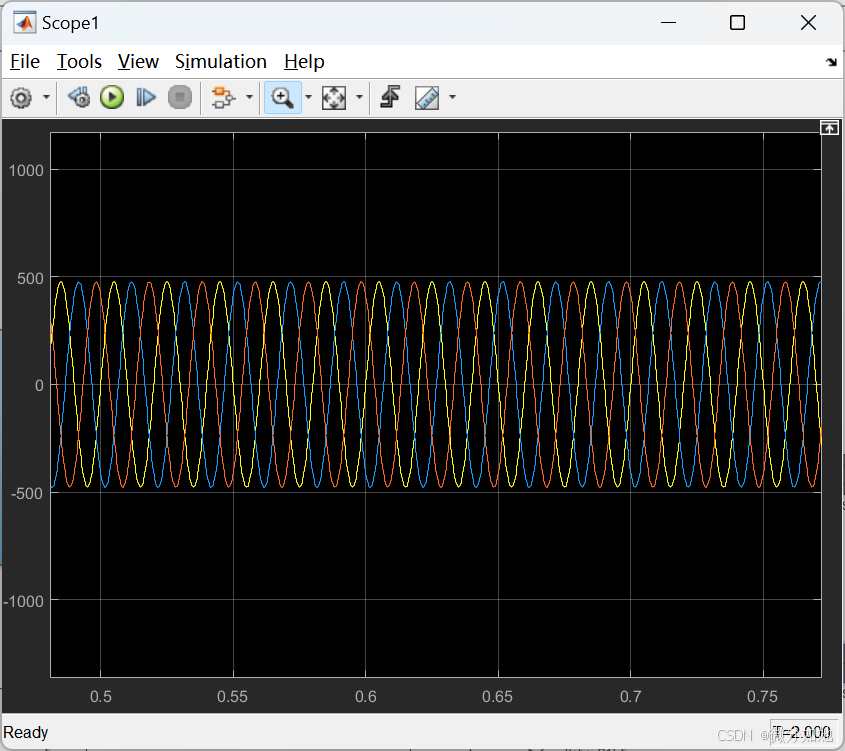

与之前的使用开关功能电压源换流器对电力电子开关建模仿真速度提高了几十倍不止。
