VL53L0X激光测距

相关介绍

原理图

参数

超小体积：4.4 x 2.4 x 1.0mm
最大测距：4m发射的激光对眼镜安全，且完全不可见。
工作电压：2.6 to 3.5 V

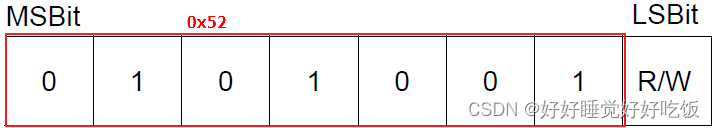

通信方式：IIC，400KHz，设备地址0x52，最低位是读写标志位。0表示写，1表示读。因此进行写的时候，此8位数据为：0101 0010，即0x52。进行读的时候，此8位数据为：0101 0011，即0x53。

引脚介绍

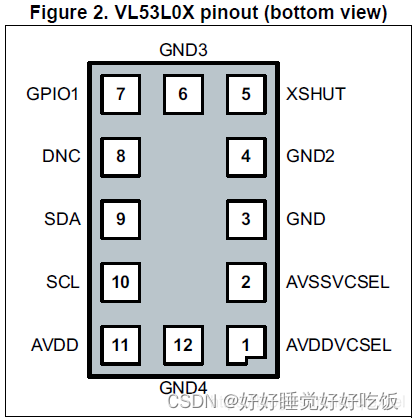

1脚：AVDDVCSEL：VCSEL电源正
2脚：AVSSVCSEL：VCSEL电源地
3脚、4脚、6脚、12脚GND/地
5脚：XSHUT：电源模式控制，如果不需要休眠功能，此脚可以直接接到AVDD上。
7脚：GPIO1：中断输出。开漏输出，因此必须要外部上拉。
8脚：DNC：悬空
9脚和10脚：IIC通信端口11脚AVDD：电源正。

XSHUT相当于是供电引脚。GPIO1是中断输出引脚，当一次测距完成可以输出个信号通知MCU去读取数据

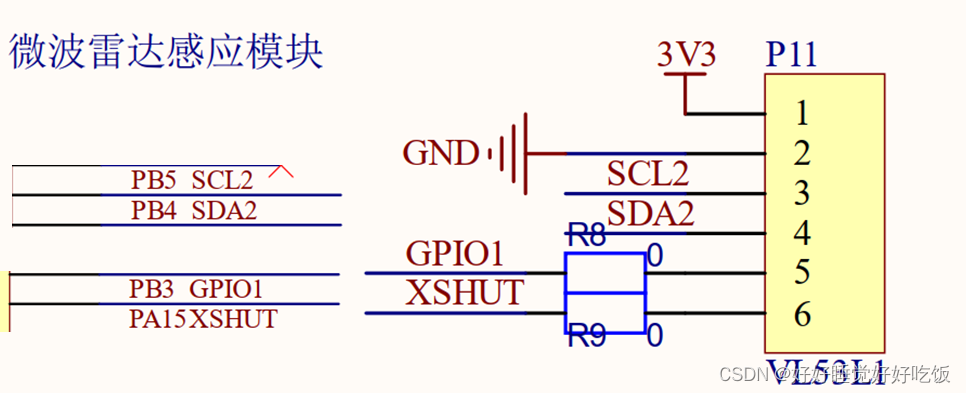

最后根据原理图，和引脚修改相应的GPIO口。主要是SCL、SDA、GPIO1、XSHUT引脚。

库介绍

测距流程

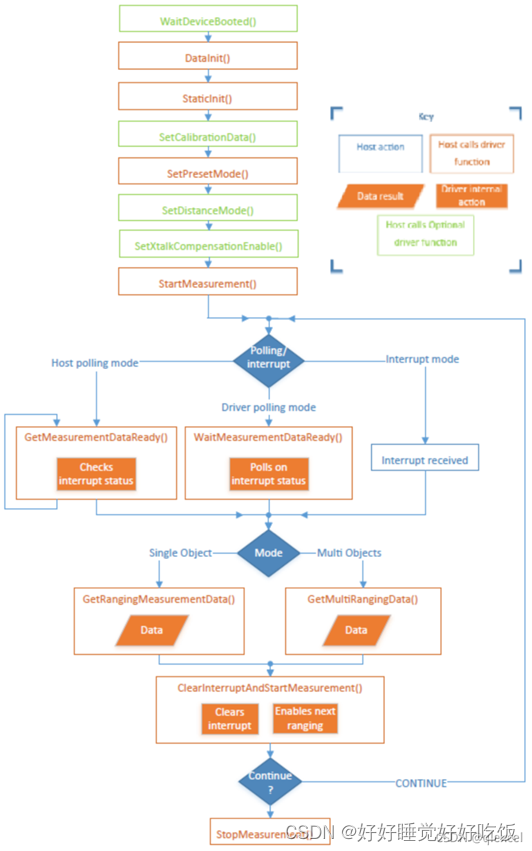

根据原理图中，下图的橙色部分，为必须执行的步骤。其他的为可以添加的选项。

强制测距（参考手册第8页）

以下部分显示在开始测量之前执行系统初始化所需的API函数。

• 2.4.1 数据初始化 VL53L1_DataInit（）函数被调用一次。 它执行设备初始化。 它在器件退出复位后 被调用一次且仅调用一次。

• 2.4.2 静态初始化 VL53L1_StaticInit（）函数允许加载特定用例的设备设置。

• 2.4.3 开始测量 必须调用VL53L1_StartMeasurement（）函数才能开始测量。

• 2.4.4 等待结果：轮询或中断

   有三种方法可以知道测距数据可用：
   1. 主机可以调用轮询功能，等待测距数据可用，
   函数VL53L1_WaitMeasurementDataReady（）查询设备中断状态，直到测距数据就绪。
   只要功能未完成，该功能就会阻止主机上的所有其他操作，因为执行了内部轮询。
   2. 主机可以轮询功能以询问测距数据是否可用，
   主机可以轮询功能VL53L1_GetMeasurementDataReady（）以了解新的测距数据是否准备就
   绪。
   该功能不会阻止其他操作。 如果传感器在轮询模式下使用，则是首选和推荐的方法。
   3. 主机可以等待物理中断
   获得测距状态的另一种首选方法是使用物理中断输出：默认情况下，当新的测距数据准备就
   绪时，GPIO1被拉低。
   该引脚只是输出引脚，该器件没有输入中断引脚。


• 2.4.5 获取测量 Vl53L1_GetRangingMeasurementData（）可用于获取测距数据。 当调用该函数获取设备 测距结果时，会调用一个结构 返回VL53L1_RangingMeasurementData_t。 这个结构描述在
  第2.6节：RangingMeasurementData结构.

• 2.4.6 清楚中断的来源 中断必须通过调用驱动程序功能来清除： 读取测距数据后的VL53L1_ClearInterruptAndStartMeasurement（）
  为了获得一致的结果，在进行测距测量后必须调用该函数。 如果此功能未被调用，则下一个测距将开始并且结果将被更新。 但是，数据就绪状态标志
  不会被更新，物理中断引脚也不会被清除。

• 2.4.7 停止测量 主持人可以决定通过拨打电话来停止测量 VL53L1_StopMeasurement（）函数。 如果在量程测量期间发生停止请求，则立即中止测量。

可选的驱动功能（参考手册第九页）

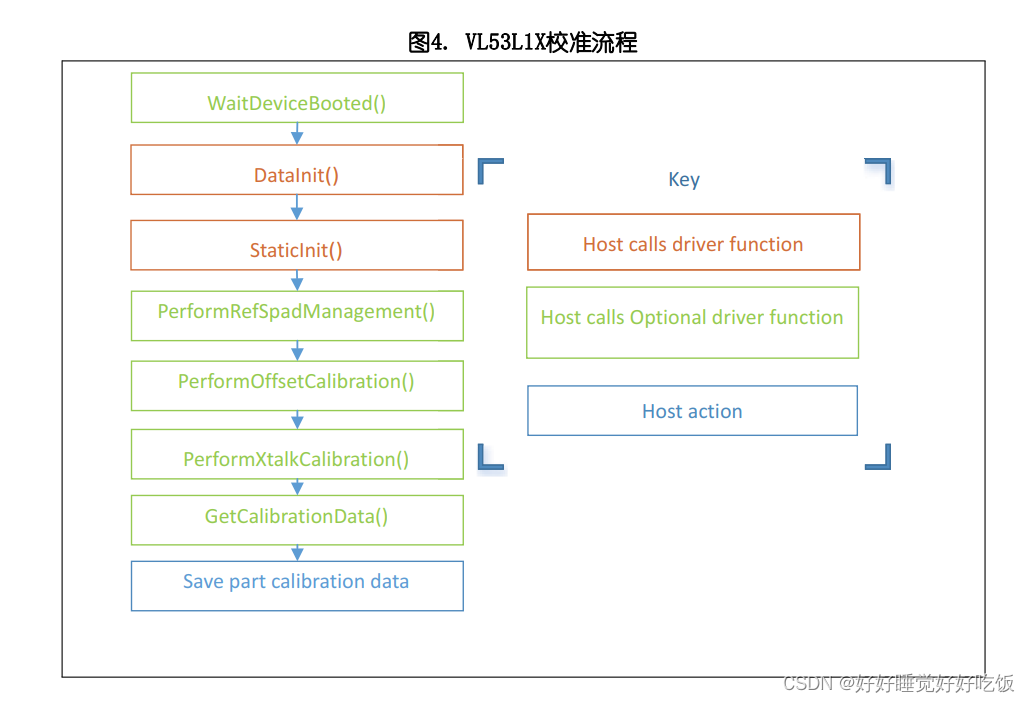

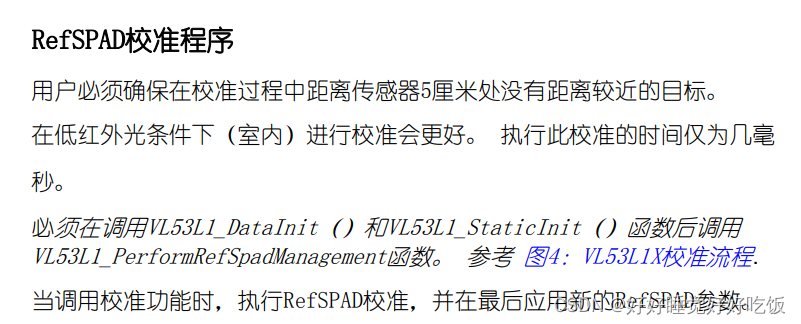

RefSPAD校准（具体参考手册）

库移植

将库文件夹放入工程文件夹。
添加模块、文件路径，三个子文件夹core、demo、platform全部包含，因为使用的是轮询模式，所以其中的demo文件夹中只添加第一个文件 vl53l1x，

函数讲解（轮询模式测量距离）

根据其上面的执行流程，主要封装于三个函数 （vl53l1x.c文件）

 VL53L1_Error VL53L1_init(VL53L1_Dev_t *pDev)
 VL53L1_Error VL53L1_set_mode(VL53L1_Dev_t *dev, uint8_t mode)
 VL53L1_Error VL53L1_single_test(VL53L1_Dev_t *dev,VL53L1_RangingMeasurementData_t *pdata)

其中分别包含了（强制测距、可选功能、校准、开始测距、获取数值）等。

main.c文件调用

/* Includes ------------------------------------------------------------------*/
#include "stm32f10x.h"
#include <stdio.h>
#include "delay.h"
#include "string.h"
#include "uart.h"
#include "usart2.h"
#include "dht11.h"
#include "tim3_ch4.h"
#include "pin.h"
#include "mq_2.h"
#include "bc25.h"
#include "oled.h"
#include "stdlib.h"
#include "bmp.h"
#include "vl53l1x.h"
/* Private functions ---------------------------------------------------------*/



VL53L1_Dev_t 		VL53;
VL53L1_RangingMeasurementData_t pdata;


int main(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);		//NVIN中断管理分组
//----------------
	delay_init();									//滴答定时器初始化（延时）
	uart_init();									//串口1初始化
	uart2_init();
	tim3_ch4_init();							//定时器初始化，实现时间片
//----------------
	DHT11_Init();									//DHT11温湿度传感器
	led_Init();
	mq_2_init();
//	bc25_init();
	VL53L1_init(&VL53);					//调用
	VL53L1_set_mode(&VL53,2);		//调用
//----------------
	OLED_Init();
	OLED_Clear();
	OLED_ShowString(2,0,(u8 *)"welcome",16);



	while (1)
	{
		VL53L1_single_test(&VL53,&pdata);				//调用

		OLED_ShowFloatNumber(32,2,Distance,16);			//显示屏显示
		printf("%d\n",Distance);												//串口显示

		delay_ms(1000);
		delay_ms(1000);
	}
}
