Buck电路原理分析及其参数计算

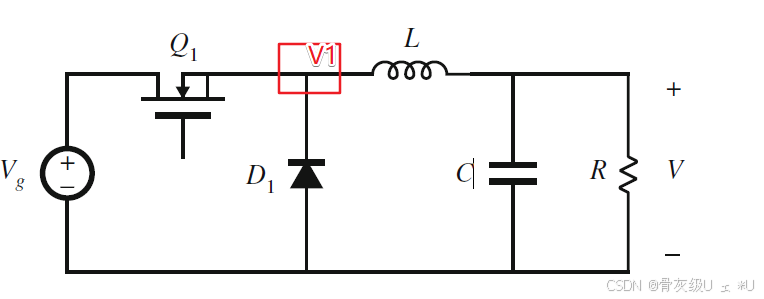

Buck电路的拓扑结构

上图是异步Buck,把二极管用Mos管代替就是同步Buck。在下面的分析中没有考虑二极管的管压降。

降压原理

通过方波施加到Mos管的栅极，使得Mos管左侧V1产生下面的波形。再通过LC滤波器得到V。

在方波作用在MOS管下电路，是由两个回路构成。

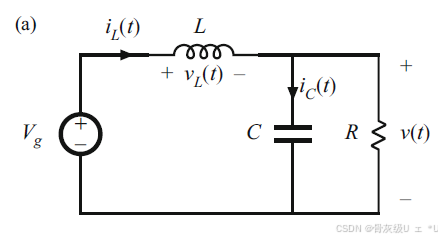

1、当MOS管导通时形成如下回路：

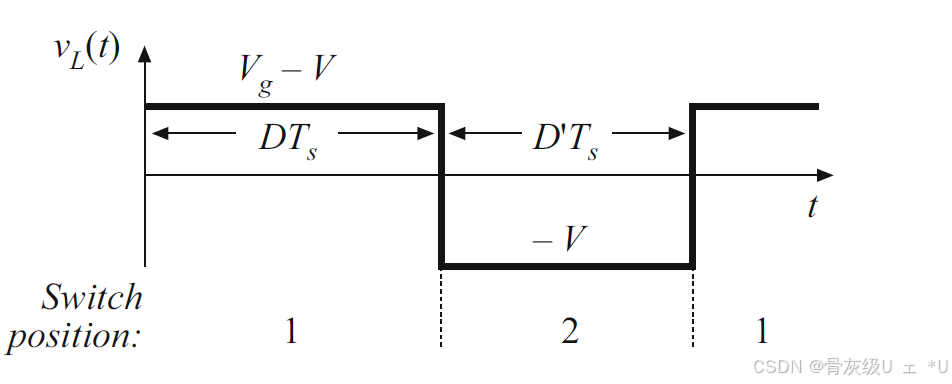

在Mos管导通时，电感两端的电压是。

根据电感电压电流关系式：电感上的感应电压与电感内的电流变化速度成正比。

（1）

得电感电
