eNSP的使用

一、eNSP软件是什么？

eNSP(Enterprise Network Simulation Platform)是一款由华为提供的、可扩展的、图形化操作的网络仿真工具平台，主要对企业网络路由器、交换机进行软件仿真，完美呈现真实设备实景，支持大型网络模拟，让广大用户有机会在没有真实设备的情况下能够模拟演练，学习网络技术。

以上解释来自于百度百科

二、eNSP软件安装

2.1 安装包

由于现在华为官网没有提供eNSP的安装包了，所以需要下载的同学应到网上寻找资源下载对应的版本，下载完之后进入安装界面，只需一直点击下一步即可，安装eNSP的时候会附带安装VirtualBox、Wireshark。

2.2 安装遇到的坑

由于个人找到的eNSP版本为1.2.00.510，其附带安装的VirtualBox（版本是5左右的）无法在Windows上运行，所以将其卸载后安装版本6的，但是eNSP不支持，最后看到一篇关于解决VirtualBox不兼容问题的博客，然后将其换为VirtualBox-5.2.44-139111-Win该版本后问题解决。

三、eNSP的使用

3.1 主页

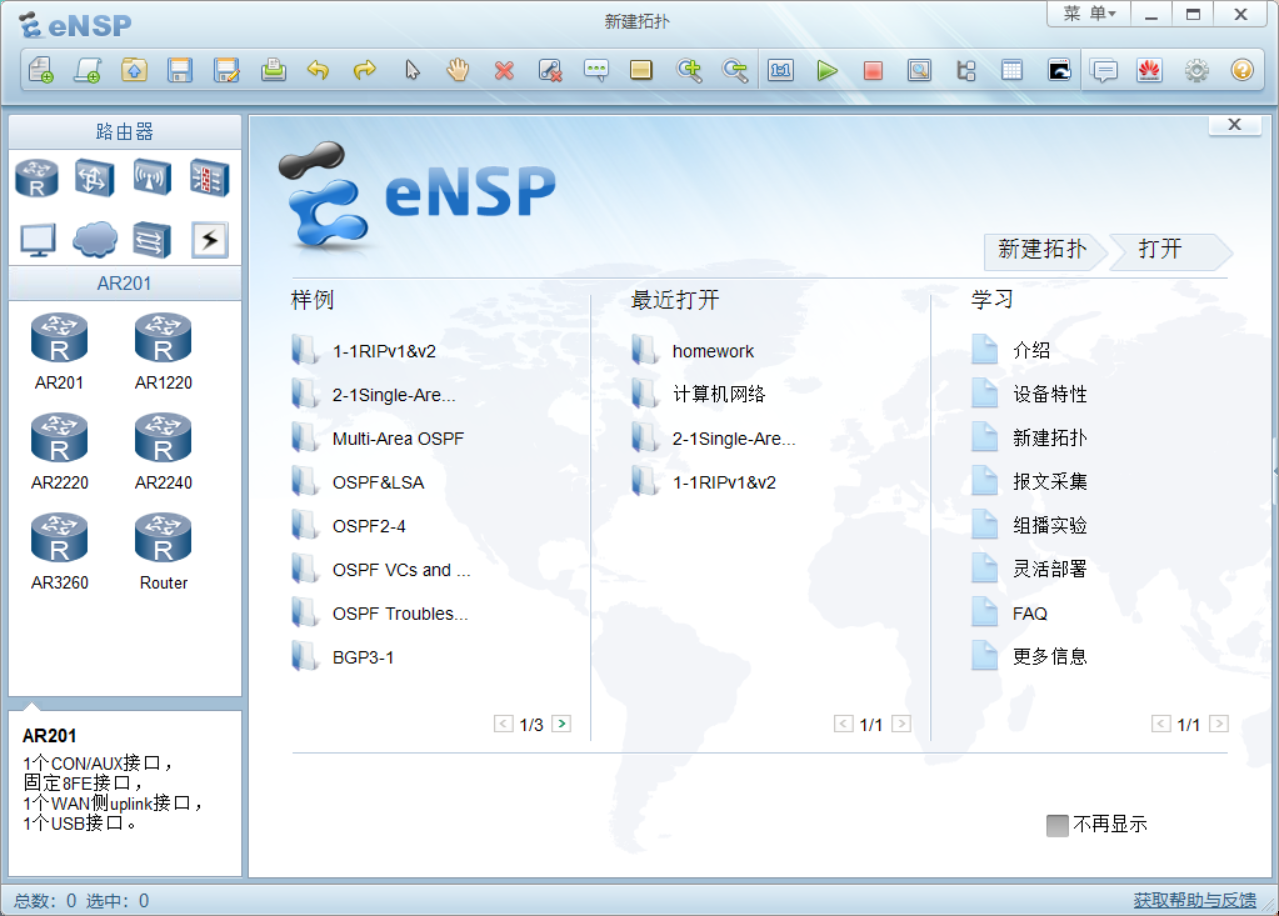

上图所示即为eNSP打开的界面，上面为功能栏，左侧为一些实验器材，中间的样例即为自带可运行的示例，学习提供了关于eNSP的一些使用文档和介绍。

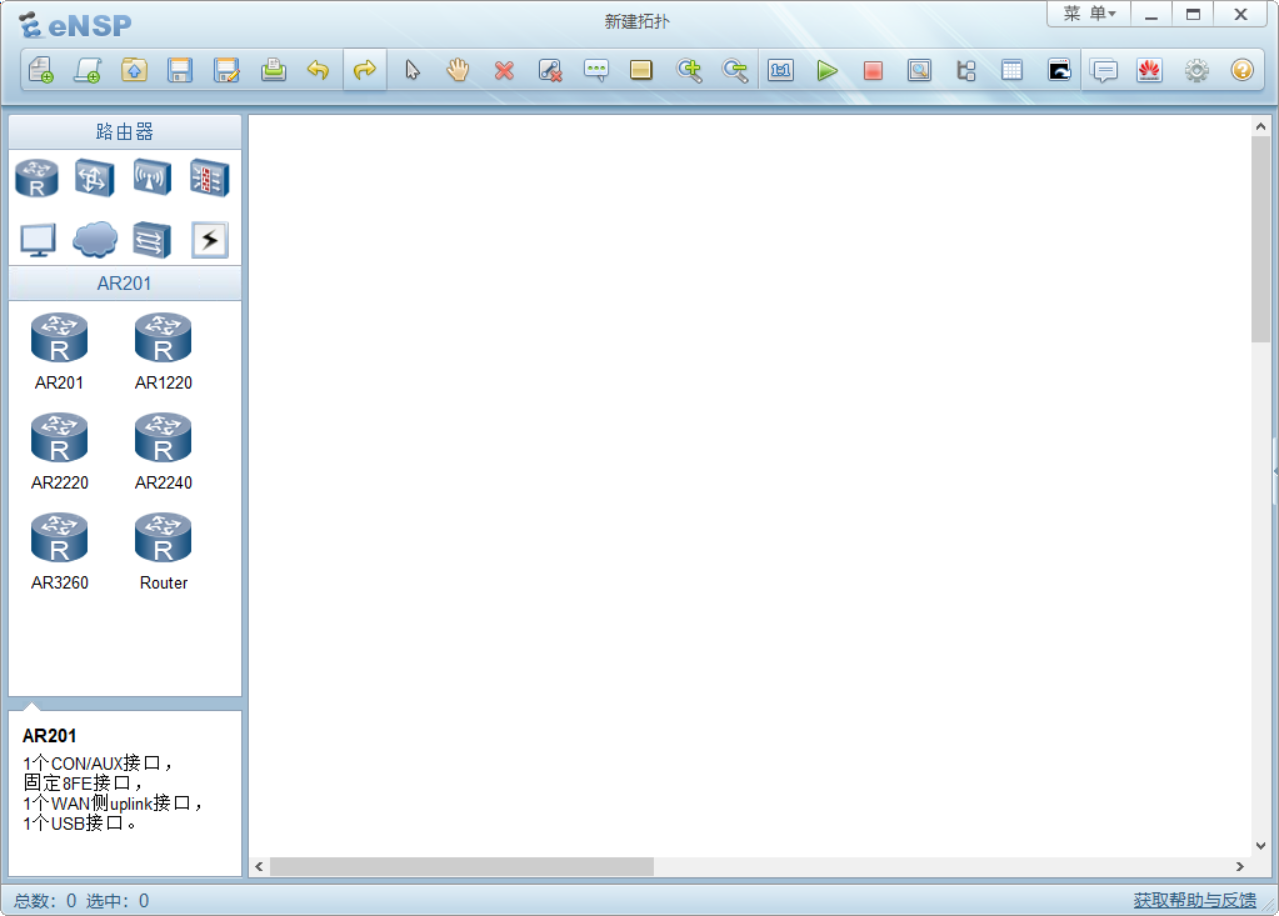

3.2 拓扑页

中间即为实验区域，左侧为实验的设备。

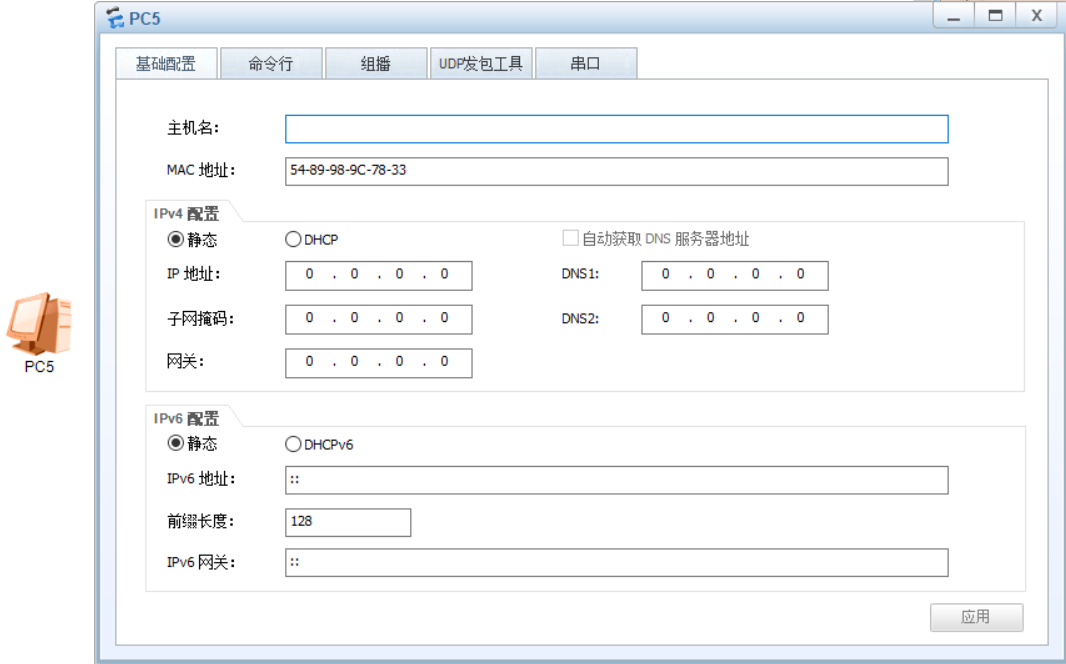

PC配置

通过PC的配置页面进行IP地址、子网掩码、网关的配置，网关即为该PC连接的路由的IP地址，可以通过对路由器进行DHCP配置，选择DHCP自动分配IP地址。

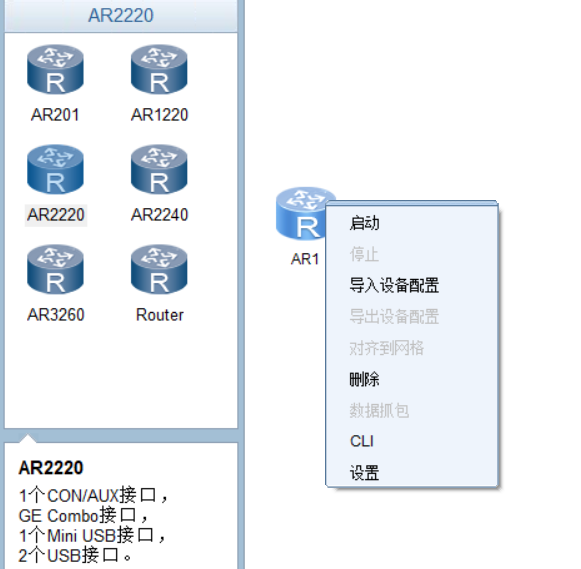

路由器

一般常用的路由器即为AR2220、Router路由器，可用通过选择CLI或者双击路由器图标进入类似于DOS黑窗口中进行配置。首先sys进入然后通过 int g0/0/0(端点号)选择对应端点，通过ip add ip地址 地址掩码设置该端点的ip地址。

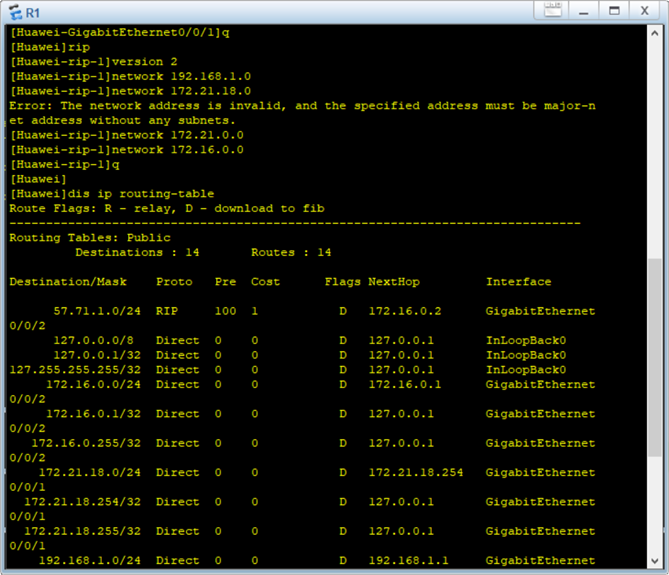

设置ripv2

1. 对路由器进行配置：rip （进入rip协议的配置）

2. Version 2（选择RIP的版本）

3. Network 网络地址（与该路由直连的网络地址）

4. 对相连的路由器都使用以上配置。

5. 配置完成后使用dis ip routing-table命令查看路由表，表中存在rip协议的路由对应数据，即为配置成功

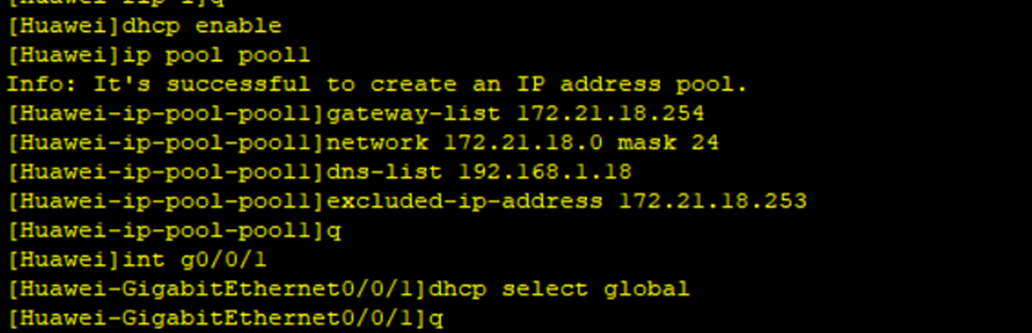

设置DHCP

1. Dhcp enable开启DHCP服务

2. Ip pool pool1创建全局地址池pool1

3. getway-list 网关地址 设置分配的网关地址

4. network ip地址 mask 子网掩码 设置全局地址池的范围

5. dns-list 主要DNS 备用DNS 设置DNS

6. excluded-ip-address ip地址 ip地址 设置不参与动态分配的地址，可以是一个范围

7. 再进入对应的接口，dhcp select global开启全局地址分配ip

3.3 交换机

ensp中S5700交换机为三层交换机，你可以为它设置ip地址，若无需要可直接使用。

四、总结

以上为本人完成计网作业的一些总结，希望可以帮助到大家。
